Спосіб якісного обрахунку спожитої води

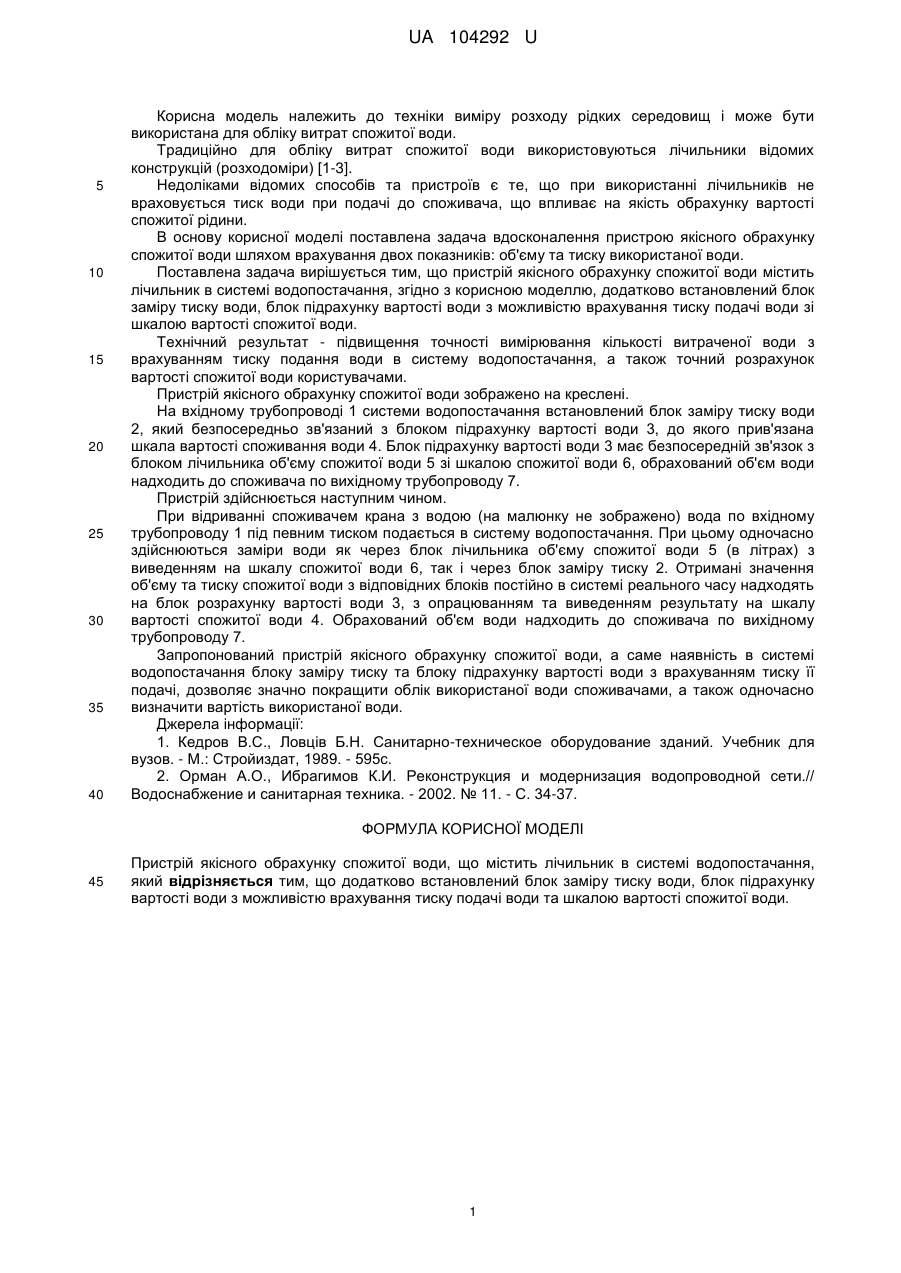

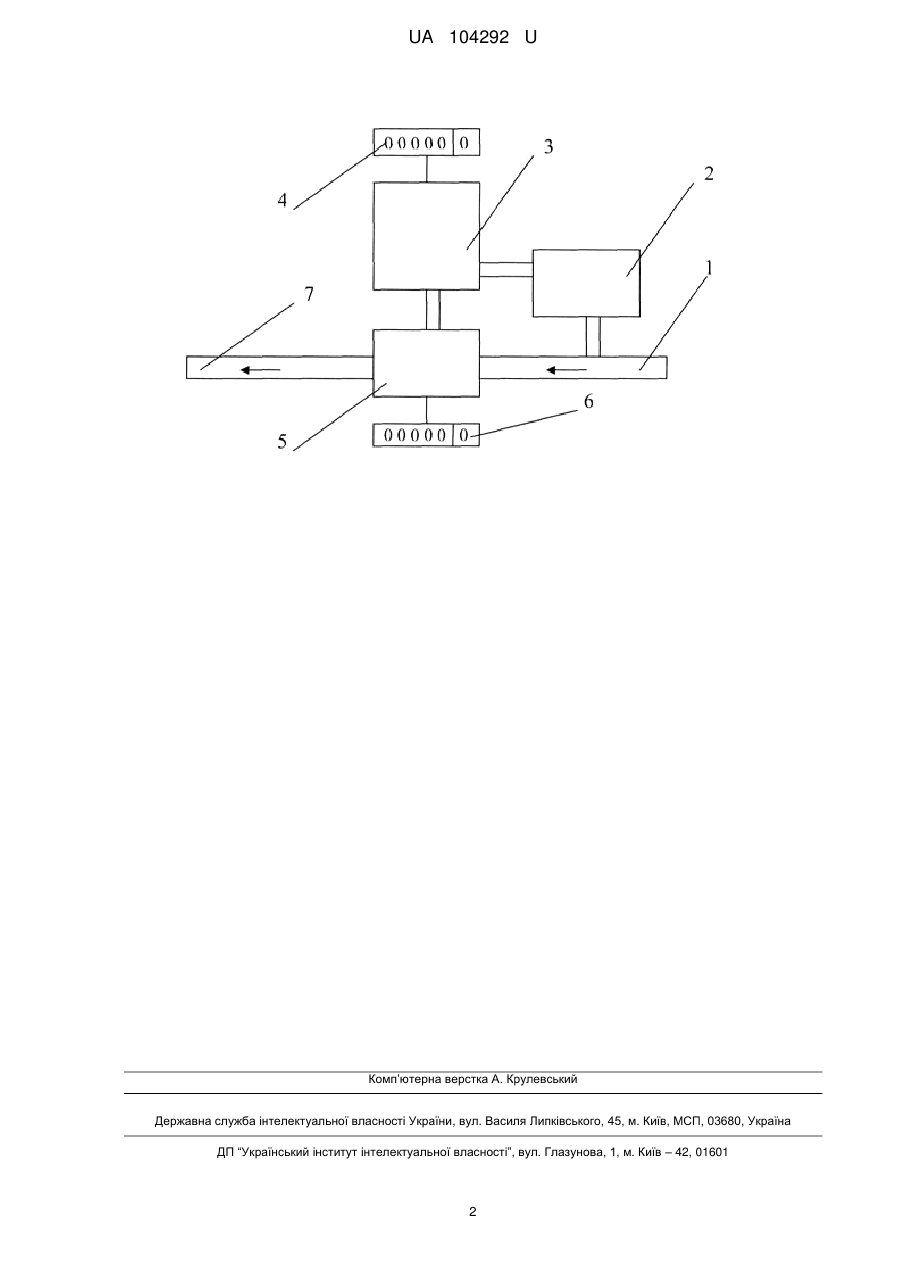

Реферат: Пристрій якісного обрахунку спожитої води містить лічильник в системі водопостачання. Додатково встановлений блок заміру тиску води, блок підрахунку вартості води з можливістю врахування тиску подачі води та шкалою вартості спожитої води. UA 104292 U (54) СПОСІБ ЯКІСНОГО ОБРАХУНКУ СПОЖИТОЇ ВОДИ UA 104292 U UA 104292 U 5 10 15 20 25 30 35 40 Корисна модель належить до техніки виміру розходу рідких середовищ і може бути використана для обліку витрат спожитої води. Традиційно для обліку витрат спожитої води використовуються лічильники відомих конструкцій (розходоміри) [1-3]. Недоліками відомих способів та пристроїв є те, що при використанні лічильників не враховується тиск води при подачі до споживача, що впливає на якість обрахунку вартості спожитої рідини. В основу корисної моделі поставлена задача вдосконалення пристрою якісного обрахунку спожитої води шляхом врахування двох показників: об'єму та тиску використаної води. Поставлена задача вирішується тим, що пристрій якісного обрахунку спожитої води містить лічильник в системі водопостачання, згідно з корисною моделлю, додатково встановлений блок заміру тиску води, блок підрахунку вартості води з можливістю врахування тиску подачі води зі шкалою вартості спожитої води. Технічний результат - підвищення точності вимірювання кількості витраченої води з врахуванням тиску подання води в систему водопостачання, а також точний розрахунок вартості спожитої води користувачами. Пристрій якісного обрахунку спожитої води зображено на креслені. На вхідному трубопроводі 1 системи водопостачання встановлений блок заміру тиску води 2, який безпосередньо зв'язаний з блоком підрахунку вартості води 3, до якого прив'язана шкала вартості споживання води 4. Блок підрахунку вартості води 3 має безпосередній зв'язок з блоком лічильника об'єму спожитої води 5 зі шкалою спожитої води 6, обрахований об'єм води надходить до споживача по вихідному трубопроводу 7. Пристрій здійснюється наступним чином. При відриванні споживачем крана з водою (на малюнку не зображено) вода по вхідному трубопроводу 1 під певним тиском подається в систему водопостачання. При цьому одночасно здійснюються заміри води як через блок лічильника об'єму спожитої води 5 (в літрах) з виведенням на шкалу спожитої води 6, так і через блок заміру тиску 2. Отримані значення об'єму та тиску спожитої води з відповідних блоків постійно в системі реального часу надходять на блок розрахунку вартості води 3, з опрацюванням та виведенням результату на шкалу вартості спожитої води 4. Обрахований об'єм води надходить до споживача по вихідному трубопроводу 7. Запропонований пристрій якісного обрахунку спожитої води, а саме наявність в системі водопостачання блоку заміру тиску та блоку підрахунку вартості води з врахуванням тиску її подачі, дозволяє значно покращити облік використаної води споживачами, а також одночасно визначити вартість використаної води. Джерела інформації: 1. Кедров В.С., Ловців Б.Н. Санитарно-техническое оборудование зданий. Учебник для вузов. - Μ.: Стройиздат, 1989. - 595с. 2. Орман А.О., Ибрагимов К.И. Реконструкция и модернизация водопроводной сети.// Водоснабжение и санитарная техника. - 2002. № 11. - С. 34-37. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій якісного обрахунку спожитої води, що містить лічильник в системі водопостачання, який відрізняється тим, що додатково встановлений блок заміру тиску води, блок підрахунку вартості води з можливістю врахування тиску подачі води та шкалою вартості спожитої води. 1 UA 104292 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
