Індивідуальний тепловий пункт

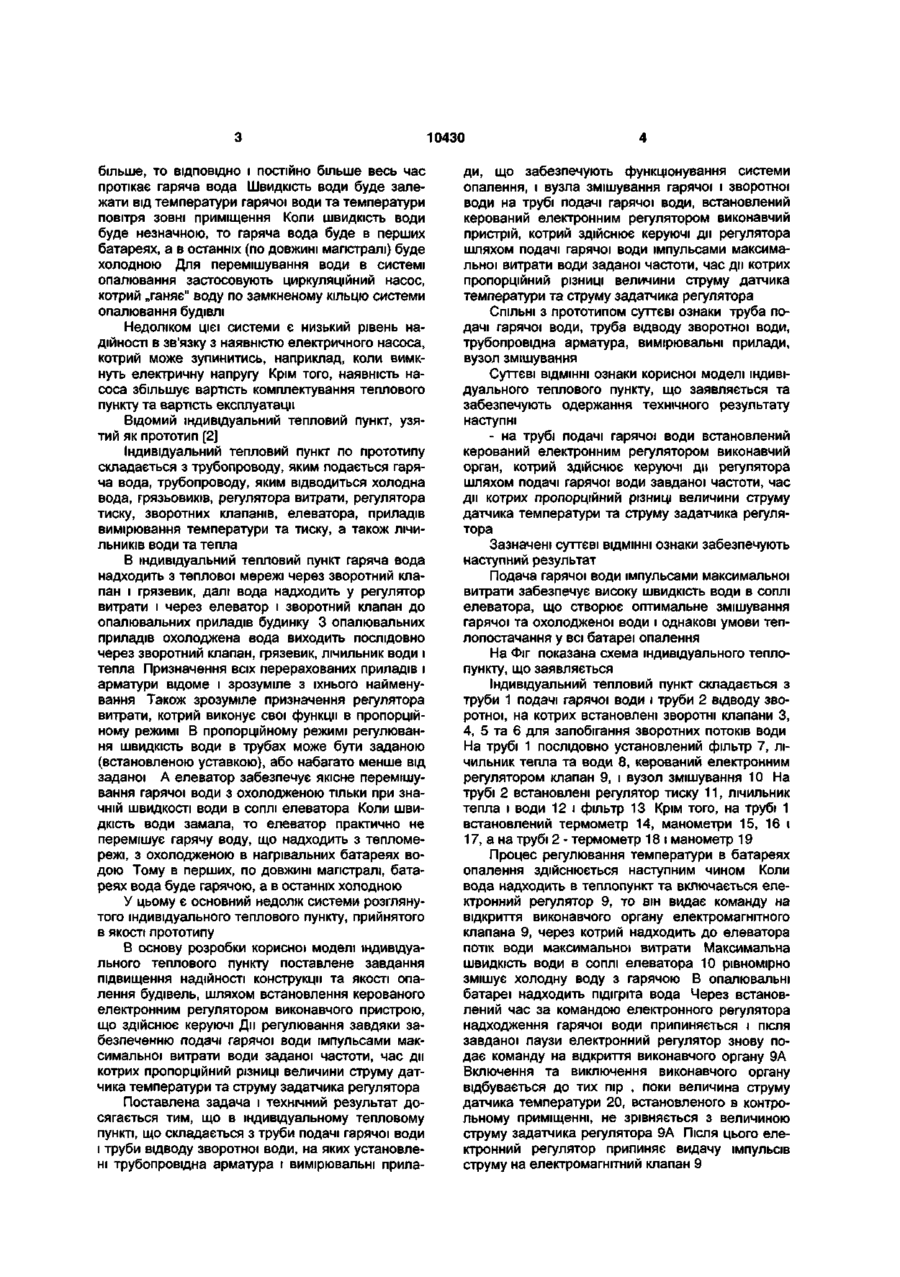

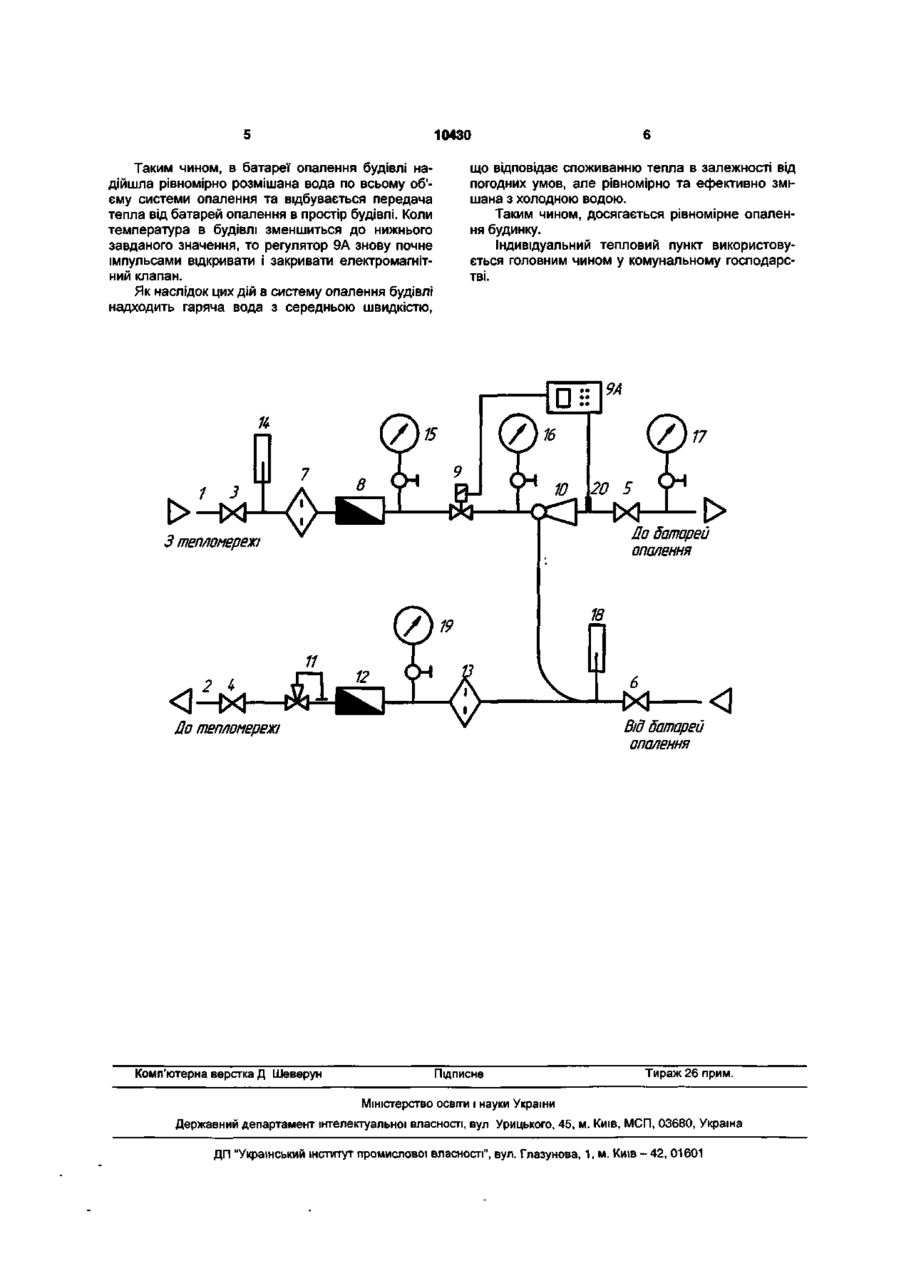

Індивідуальний тепловий пункт, що складається з труби подачі гарячої води і труби відводу зворотної води, на яких установлені трубопровідна арматура і вимірювальні прилади, що забезпечують функціонування системи опалення, і вузла змішування гарячої і зворотної води, який відрізняється тим, що на трубі подачі гарячої води встановлений керований електронним регулятором виконавчий пристрій, котрий здійснює керуючі ди регулятора шляхом подачі гарячої води імпульсами максимальної витрати води заданої частоти, час дії котрих пропорційний різниці величини струму датчика температури та струму задатчика регулятора Корисна модель відноситься до пристроїв, що встановлюються у будинках між тепловою мережею і споживачем теплової енергії, якими забезпечується теплопостачання будинків Індивідуальні теплові пункти застосовуються в комунальному господарстві Опалення будинків здійснюється від центральних котелень гарячою водою, що подається по тепловій мережі в індивідуальні теплові пункти Індивідуальні теплові пункти є з'єднувальною ланкою між тепловою мережею і споживачами тепла Індивідуальні теплові пункти забезпечують подачу в будинки гарячої води заданих температури і тиску, а також необхідної КІЛЬКОСТІ гарячої води, чим забезпечується заданий комфорт у будинку Необхідна КІЛЬКІСТЬ води для опалення будинку в індивідуальному тепловому пункті визначає регулятор витрати гарячої води, що по сигналу датчиків температури збільшує подачу гарячої води - коли в будинку температура нижче норми, або зменшує подачу гарячої води - коли в будинку температура вище норми Для цієї мети створюється система регулювання подачі води в будинок, що складається з трубопроводів, по яких гаряча вода транспортується в будинок, а холодна відводиться назад у теплову мережу для підігріву, регулятора витрат, допоміжних клапанів, змішувальних пристроїв циркуляції води в будинку, фільтрів, регулятора перепаду тиску, приладів виміру й обліку тепла Відома схема індивідуального теплового пункту, узятого як аналог [1] Тепловий пункт складається з трубопроводів, по яких подають гарячу воду і відводять холодну, установленого на трубопроводі подачі фільтра, регулятора перепаду тиску, регулювального клапана з електроприводом, керованим електронним регулятором, циркуляційного насоса, а між трубопроводом подачі гарячої води та трубопроводом відводу води встановлено зворотний клапан Робота індивідуального теплового пункту відбувається в такий спосіб Гаряча вода надходить по трубопроводу подачі через фільтр у регулятор перепаду тиску, який підтримує встановлений перепад тиску на вході теплопункту Послідовно з ним установлений регулювальний клапан, який пропускає стільки гарячої води, скільки необхідно для створення заданої температури в будинку Далі, через циркуляційний насос, вода подається в теплообмінники будинку 3 теплообмінників охолоджена вода надходить у теплову мережу для повторного підігріву Регулювальний клапан керується електронним регулятором, який коригує КІЛЬКІСТЬ гарячої води, що подається в теплообмінники, в залежності від температури зовнішнього повітря, температури води і температури повітря в будинку Регулювання в наведеній системі опалення відбувається в пропорційному режимі Тобто, коли батареї опалення та приміщення охолоджуються СО 10430 більше, то ВІДПОВІДНО і постійно більше весь час протікає гаряча вода Швидкість води буде залежати від температури гарячої води та температури повітря зовні приміщення Коли швидкість води буде незначною, то гаряча вода буде в перших батареях, а в останніх (по довжині магістралі) буде холодною Для перемішування води в системі опалювання застосовують циркуляційний насос, котрий „ганяє" воду по замкненому кільцю системи опалювання будівлі Недоліком цієї системи є низький рівень надійності в зв'язку з наявністю електричного насоса, котрий може зупинитись, наприклад, коли вимкнуть електричну напругу Крім того, наявність насоса збільшує вартість комплектування теплового пункту та вартість експлуатації Відомий індивідуальний тепловий пункт, узятий як прототип [2] Індивідуальний тепловий пункт по прототипу складається з трубопроводу, яким подається гаряча вода, трубопроводу, яким відводиться холодна вода, грязьовиків, регулятора витрати, регулятора тиску, зворотних клапанів, елеватора, приладів вимірювання температури та тиску, а також ЛІЧИЛЬНИКІВ води та тепла В індивідуальний тепловий пункт гаряча вода надходить з теплової мережі через зворотний клапан і грязевик, далі вода надходить у регулятор витрати і через елеватор і зворотний клапан до опалювальних приладів будинку 3 опалювальних приладів охолоджена вода виходить послідовно через зворотний клапан, грязевик, лічильник води і тепла Призначення всіх перерахованих приладів і арматури відоме і зрозуміле з їхнього найменування Також зрозуміле призначення регулятора витрати, котрий виконує свої функції в пропорційному режимі В пропорційному режимі регулювання швидкість води в трубах може бути заданою (встановленою уставкою), або набагато менше від заданої А елеватор забезпечує якісне перемішування гарячої води з охолодженою тільки при значній швидкості води в соплі елеватора Коли швидкість води замала, то елеватор практично не перемішує гарячу воду, що надходить з тепломережі, з охолодженою в нагрівальних батареях водою Тому в перших, по довжині магістралі, батареях вода буде гарячою, а в останніх холодною У цьому є основний недолік системи розглянутого індивідуального теплового пункту, прийнятого в якості прототипу В основу розробки корисної моделі індивідуального теплового пункту поставлене завдання підвищення надійності конструкції та якості опалення будівель, шляхом встановлення керованого електронним регулятором виконавчого пристрою, що здійснює керуючі Ди регулювання завдяки забезпеченню подачі гарячої води імпульсами максимальної витрати води заданої частоти, час дії котрих пропорційний різниці величини струму датчика температури та струму задатчика регулятора Поставлена задача і технічний результат досягається тим, що в індивідуальному тепловому пункті, що складається з труби подачі гарячої води і труби відводу зворотної води, на яких установлені трубопровідна арматура і вимірювальні прила ди, що забезпечують функціонування системи опалення, і вузла змішування гарячої і зворотної води на трубі подачі гарячої води, встановлений керований електронним регулятором виконавчий пристрій, котрий здійснює керуючі ди регулятора шляхом подачі гарячої води імпульсами максимальної витрати води заданої частоти, час дії котрих пропорційний різниці величини струму датчика температури та струму задатчика регулятора СПІЛЬНІ З прототипом суттєві ознаки труба подачі гарячої води, труба відводу зворотної води, трубопровідна арматура, вимірювальні прилади, вузол змішування Суттєві ВІДМІННІ ознаки корисної моделі індивідуального теплового пункту, що заявляється та забезпечують одержання технічного результату наступні - на трубі подачі гарячої води встановлений керований електронним регулятором виконавчий орган, котрий здійснює керуючі дії регулятора шляхом подачі гарячої води завданої частоти, час дії котрих пропорційний різниці величини струму датчика температури та струму задатчика регулятора Зазначені суттєві ВІДМІННІ ознаки забезпечують наступний результат Подача гарячої води імпульсами максимальної витрати забезпечує високу швидкість води в соплі елеватора, що створює оптимальне змішування гарячої та охолодженої води і однакові умови теплопостачання у всі батареї опалення На Фіг показана схема індивідуального теплопункту, що заявляється Індивідуальний тепловий пункт складається з труби 1 подачі гарячої води і труби 2 відводу зворотної, на котрих встановлені зворотні клапани З, 4, 5 та 6 для запобігання зворотних потоків води На трубі 1 послідовно установлений фільтр 7, лічильник тепла та води 8, керований електронним регулятором клапан 9, і вузол змішування 10 На трубі 2 встановлені регулятор тиску 11, лічильник тепла і води 12 і фільтр 13 Крім того, на трубі 1 встановлений термометр 14, манометри 15, 16 і 17, а на трубі 2 - термометр 18 і манометр 19 Процес регулювання температури в батареях опалення здійснюється наступним чином Коли вода надходить в теплопункт та включається електронний регулятор 9, то він видає команду на відкриття виконавчого органу електромагнітного клапана 9, через котрий надходить до елеватора потік води максимальної витрати Максимальна швидкість води в соплі елеватора 10 рівномірно змішує холодну воду з гарячою В опалювальні батареї надходить підігріта вода Через встановлений час за командою електронного регулятора надходження гарячої води припиняється і після завданої паузи електронний регулятор знову подає команду на відкриття виконавчого органу 9А Включення та виключення виконавчого органу відбувається до тих пір , поки величина струму датчика температури 20, встановленого в контрольному приміщенні, не зрівняється з величиною струму задатчика регулятора 9А Після цього електронний регулятор припиняє видачу імпульсів струму на електромагнітний клапан 9 10430 Таким чином, в батареї опалення будівлі надійшла рівномірно розмішана вода по всьому об'єму системи опалення та відбувається передача тепла від батарей опалення в простір будівлі. Коли температура в будівлі зменшиться до нижнього завданого значення, то регулятор 9А знову почне імпульсами відкривати і закривати електромагнітний клапан. Як наслідок цих дій в систему опалення будівлі надходить гаряча вода з середньою швидкістю, що відповідає споживанню тепла в залежності від погодних умов, але рівномірно та ефективно змішана з холодною водою. Таким чином, досягається рівномірне опалення будинку. Індивідуальний тепловий пункт використовується головним чином у комунальному господарстві. по батарей опалення З тепломережі 11 2 4 12 м—
