Елеватор

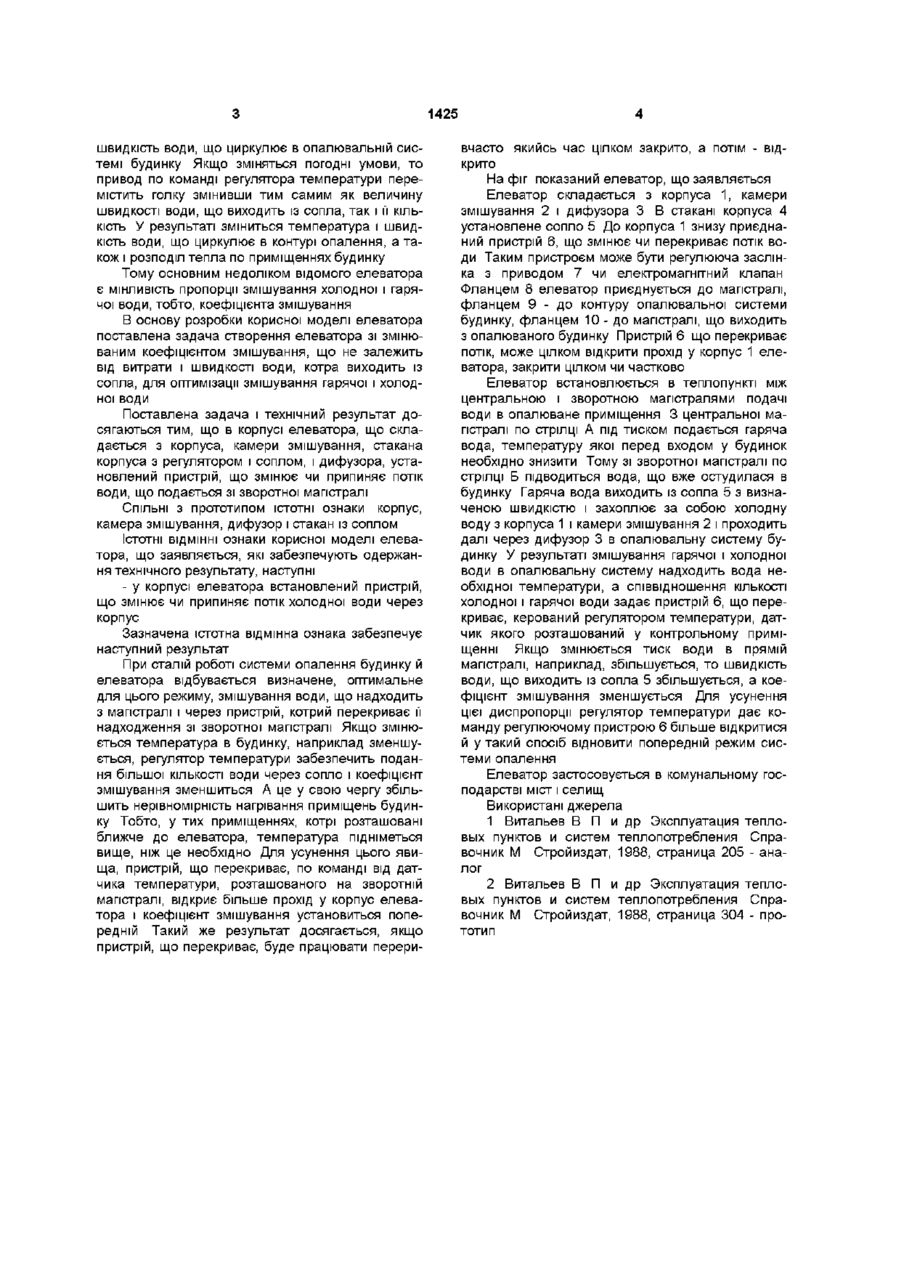

Елеватор, що складається з корпуса, камери змішування, стакана корпуса з регулятором і соплом і дифузора, який відрізняється тим, що в корпусі елеватора встановлений пристрій, котрий змінює чи перекриває потік води, що подається зі зворотної магістралі Корисна модель елеватора відноситься до пристроїв, котрі забезпечують теплопостачання будинків, зокрема до елеваторів, установлюваних на теплопунктах Опалення будинків здійснюється від центральної магістралі гарячою водою, температура якої може досягати 150°С Для системи опалення будинку потрібна вода, температура якої складає 50 -ь 60°С Тому температура води зменшується шляхом змішування гарячої води центральної магістралі з холодною водою, що виходить з опалюваного будинку Для змішування застосовують водоструминні насоси - елеватори Найбільше поширення як змішувальний пристрій одержав елеватор кість і рухається по контуру опалювальної системи будинку Температура змішаної води нижче температури води в магістралі, але вище, ніж температура води, що виходить з опалювальної системи будинку Недоліком приведеного елеватора є нерегульований коефіцієнт змішування, що залежить від швидкості води, котра виходить із сопла Це приводить до того, що порушується рівномірність обігріву приміщень будинку Відомий елеватор ЕРСА з регульованим соплом, прийнятий як прототип [2] Елеватор складається з корпуса, камери змішування, дифузора У стакан корпуса уставлене сопло До фланця стакана приєднаний привод, у якому розташований регулювальний орган - голка, а зовні-привод, котрий приводить у рух уздовж осі голку Один фланець служить для приєднання до магістралі гарячої води, другий фланець - для приєднання до контуру опалювальної системи, а третій фланець - для приєднання до магістралі, що виходить з опалюваного будинку Робота елеватора полягає в наступному Елеватор працює, коли всі його порожнини заповнені водою Якщо тиск води в соплі вище ніж у корпусі елеватора, то вода виходить із сопла у корпус і камеру змішування з визначеною швидкістю, і захоплює з корпуса холодну воду, що надходить знизу зі зворотної магістралі У камері змішування вода змішується і просувається в дифузор, де швидкість води зменшується і вона надходить в опалювальний контур будинку В такий спосіб установлюється визначена пропорція холодної і гарячої води в камері змішування, температура і Елеватор крім змішування гарячої води з холодною водою забезпечує також її циркуляцію по контуру опалювальної системи будинку Відомий елеватор типу ВТІ - Мосенерго [1] Елеватор складається з корпуса, камери змішування, дифузора, сопла і стакана корпуса Корпус являє собою трубу, на нижньому КІНЦІ якої приварений фланець, а на верхньому - стакан корпуса, ось котрого розташована під кутом 90° до осі корпуса Камера змішування розташована на одній осі зі стаканом корпуса і є продовженням стакана 3 протилежної сторони камери змішування встановлений дифузор із фланцем Сопло розташоване на одній осі зі стаканом корпуса, камерою змішування і дифузором Розширена частина сопла приварена до стакана і фланця, що приєднується до центральної магістралі гарячої води Гаряча вода, що виходить із сопла, захоплює холодну воду з корпуса і змішується в камері змішування У дифузорі змішана вода зменшує швид ю 1425 швидкість води, що циркулює в опалювальній системі будинку Якщо зміняться погодні умови, то привод по команді регулятора температури перемістить голку змінивши тим самим як величину швидкості води, що виходить із сопла, так і її КІЛЬКІСТЬ У результаті зміниться температура і швидкість води, що циркулює в контурі опалення, а також і розподіл тепла по приміщеннях будинку Тому основним недоліком відомого елеватора є МІНЛИВІСТЬ пропорції змішування холодної і гарячої води, тобто, коефіцієнта змішування В основу розробки корисної моделі елеватора поставлена задача створення елеватора зі змінюваним коефіцієнтом змішування, що не залежить від витрати і швидкості води, котра виходить із сопла, для оптимізацм змішування гарячої і холодної води Поставлена задача і технічний результат досягаються тим, що в корпусі елеватора, що складається з корпуса, камери змішування, стакана корпуса з регулятором і соплом, і дифузора, установлений пристрій, що змінює чи припиняє потік води, що подається зі зворотної магістралі СПІЛЬНІ З прототипом ІСТОТНІ ознаки корпус, камера змішування, дифузор і стакан із соплом Істотні ВІДМІННІ ознаки корисної моделі елеватора, що заявляється, які забезпечують одержання технічного результату, наступні - у корпусі елеватора встановлений пристрій, що змінює чи припиняє потік холодної води через корпус Зазначена істотна відмінна ознака забезпечує наступний результат При сталій роботі системи опалення будинку й елеватора відбувається визначене, оптимальне для цього режиму, змішування води, що надходить з магістралі і через пристрій, котрий перекриває її надходження зі зворотної магістралі Якщо змінюється температура в будинку, наприклад зменшується, регулятор температури забезпечить подання більшої КІЛЬКОСТІ води через сопло і коефіцієнт змішування зменшиться А це у свою чергу збільшить нерівномірність нагрівання приміщень будинку Тобто, у тих приміщеннях, котрі розташовані ближче до елеватора, температура підніметься вище, ніж це необхідно Для усунення цього явища, пристрій, що перекриває, по команді від датчика температури, розташованого на зворотній магістралі, відкриє більше прохід у корпус елеватора і коефіцієнт змішування установиться попередній Такий же результат досягається, якщо пристрій, що перекриває, буде працювати перери вчасто якийсь час цілком закрито, а потім - відкрито На фіг показаний елеватор, що заявляється Елеватор складається з корпуса 1, камери змішування 2 і дифузора З В стакані корпуса 4 установлене сопло 5 До корпуса 1 знизу приєднаний пристрій 6, що змінює чи перекриває потік води Таким пристроєм може бути регулююча заслінка з приводом 7 чи електромагнітний клапан Фланцем 8 елеватор приєднується до магістралі, фланцем 9 - до контуру опалювальної системи будинку, фланцем 10 - до магістралі, що виходить з опалюваного будинку Пристрій 6 що перекриває потік, може цілком відкрити прохід у корпус 1 елеватора, закрити цілком чи частково Елеватор встановлюється в теплопункті між центральною і зворотною магістралями подачі води в опалюване приміщення 3 центральної магістралі по стрілці А під тиском подається гаряча вода, температуру якої перед входом у будинок необхідно знизити Тому зі зворотної магістралі по стрілці Б підводиться вода, що вже остудилася в будинку Гаряча вода виходить із сопла 5 з визначеною швидкістю і захоплює за собою холодну воду з корпуса 1 і камери змішування 2 і проходить далі через дифузор 3 в опалювальну систему будинку У результаті змішування гарячої і холодної води в опалювальну систему надходить вода необхідної температури, а співвідношення КІЛЬКОСТІ холодної і гарячої води задає пристрій 6, що перекриває, керований регулятором температури, датчик якого розташований у контрольному приміщенні Якщо змінюється тиск води в прямій магістралі, наприклад, збільшується, то швидкість води, що виходить із сопла 5 збільшується, а коефіцієнт змішування зменшується Для усунення цієї диспропорції регулятор температури дає команду регулюючому пристрою 6 більше відкритися й у такий спосіб відновити попередній режим системи опалення Елеватор застосовується в комунальному господарстві міст і селищ Використані джерела 1 Витальев В П и др Эксплуатация тепловых пунктов и систем теплопотребления Справочник М Стройиздат, 1988, страница 205 - аналог 2 Витальев В П и др Эксплуатация тепловых пунктов и систем теплопотребления Справочник М Стройиздат, 1988, страница 304 - прототип 1425 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
