Спосіб зберігання та дозування бурякової меляси

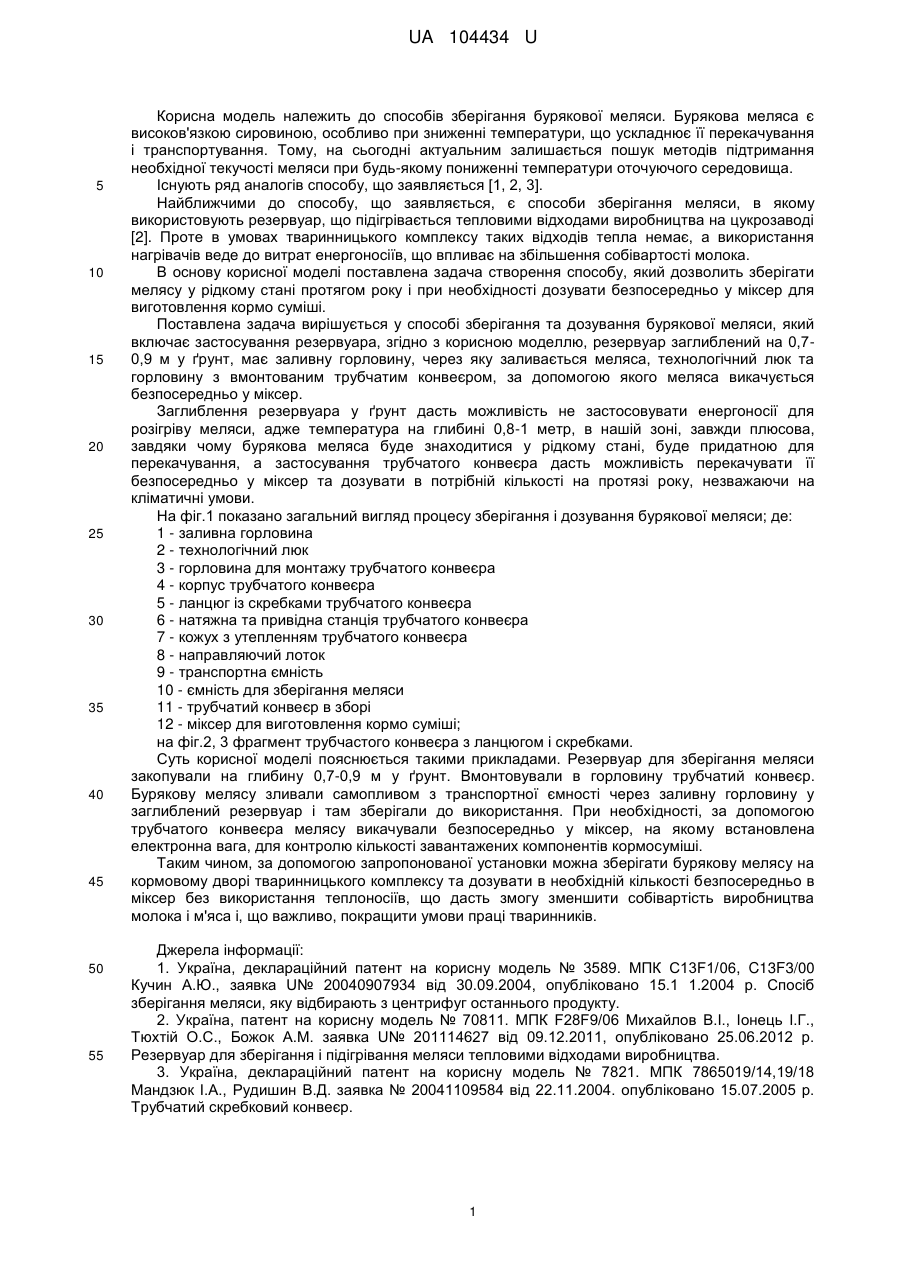

Реферат: UA 104434 U UA 104434 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів зберігання бурякової меляси. Бурякова меляса є високов'язкою сировиною, особливо при зниженні температури, що ускладнює її перекачування і транспортування. Тому, на сьогодні актуальним залишається пошук методів підтримання необхідної текучості меляси при будь-якому пониженні температури оточуючого середовища. Існують ряд аналогів способу, що заявляється [1, 2, 3]. Найближчими до способу, що заявляється, є способи зберігання меляси, в якому використовують резервуар, що підігрівається тепловими відходами виробництва на цукрозаводі [2]. Проте в умовах тваринницького комплексу таких відходів тепла немає, а використання нагрівачів веде до витрат енергоносіїв, що впливає на збільшення собівартості молока. В основу корисної моделі поставлена задача створення способу, який дозволить зберігати мелясу у рідкому стані протягом року і при необхідності дозувати безпосередньо у міксер для виготовлення кормо суміші. Поставлена задача вирішується у способі зберігання та дозування бурякової меляси, який включає застосування резервуара, згідно з корисною моделлю, резервуар заглиблений на 0,70,9 м у ґрунт, має заливну горловину, через яку заливається меляса, технологічний люк та горловину з вмонтованим трубчатим конвеєром, за допомогою якого меляса викачується безпосередньо у міксер. Заглиблення резервуара у ґрунт дасть можливість не застосовувати енергоносії для розігріву меляси, адже температура на глибині 0,8-1 метр, в нашій зоні, завжди плюсова, завдяки чому бурякова меляса буде знаходитися у рідкому стані, буде придатною для перекачування, а застосування трубчатого конвеєра дасть можливість перекачувати її безпосередньо у міксер та дозувати в потрібній кількості на протязі року, незважаючи на кліматичні умови. На фіг.1 показано загальний вигляд процесу зберігання і дозування бурякової меляси; де: 1 - заливна горловина 2 - технологічний люк 3 - горловина для монтажу трубчатого конвеєра 4 - корпус трубчатого конвеєра 5 - ланцюг із скребками трубчатого конвеєра 6 - натяжна та привідна станція трубчатого конвеєра 7 - кожух з утепленням трубчатого конвеєра 8 - направляючий лоток 9 - транспортна ємність 10 - ємність для зберігання меляси 11 - трубчатий конвеєр в зборі 12 - міксер для виготовлення кормо суміші; на фіг.2, 3 фрагмент трубчастого конвеєра з ланцюгом і скребками. Суть корисної моделі пояснюється такими прикладами. Резервуар для зберігання меляси закопували на глибину 0,7-0,9 м у ґрунт. Вмонтовували в горловину трубчатий конвеєр. Бурякову мелясу зливали самопливом з транспортної ємності через заливну горловину у заглиблений резервуар і там зберігали до використання. При необхідності, за допомогою трубчатого конвеєра мелясу викачували безпосередньо у міксер, на якому встановлена електронна вага, для контролю кількості завантажених компонентів кормосуміші. Таким чином, за допомогою запропонованої установки можна зберігати бурякову мелясу на кормовому дворі тваринницького комплексу та дозувати в необхідній кількості безпосередньо в міксер без використання теплоносіїв, що дасть змогу зменшити собівартість виробництва молока і м'яса і, що важливо, покращити умови праці тваринників. Джерела інформації: 1. Україна, деклараційний патент на корисну модель № 3589. МПК C13F1/06, C13F3/00 Кучин А.Ю., заявка U№ 20040907934 від 30.09.2004, опубліковано 15.1 1.2004 р. Спосіб зберігання меляси, яку відбирають з центрифуг останнього продукту. 2. Україна, патент на корисну модель № 70811. МПК F28F9/06 Михайлов В.І., Іонець І.Г., Тюхтій О.С., Божок A.M. заявка U№ 201114627 від 09.12.2011, опубліковано 25.06.2012 р. Резервуар для зберігання і підігрівання меляси тепловими відходами виробництва. 3. Україна, деклараційний патент на корисну модель № 7821. МПК 7865019/14,19/18 Мандзюк І.А., Рудишин В.Д. заявка № 20041109584 від 22.11.2004. опубліковано 15.07.2005 р. Трубчатий скребковий конвеєр. 1 UA 104434 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб зберігання та дозування бурякової меляси, що включає застосування резервуару, який відрізняється тим, що резервуар заглиблений на 0,7-0,9 м у ґрунт, має заливну горловину, через яку заливається меляса, технологічний люк та горловину з вмонтованим трубчатим конвеєром, за допомогою якого меляса викачується безпосередньо у міксер. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
