Теплообмінник

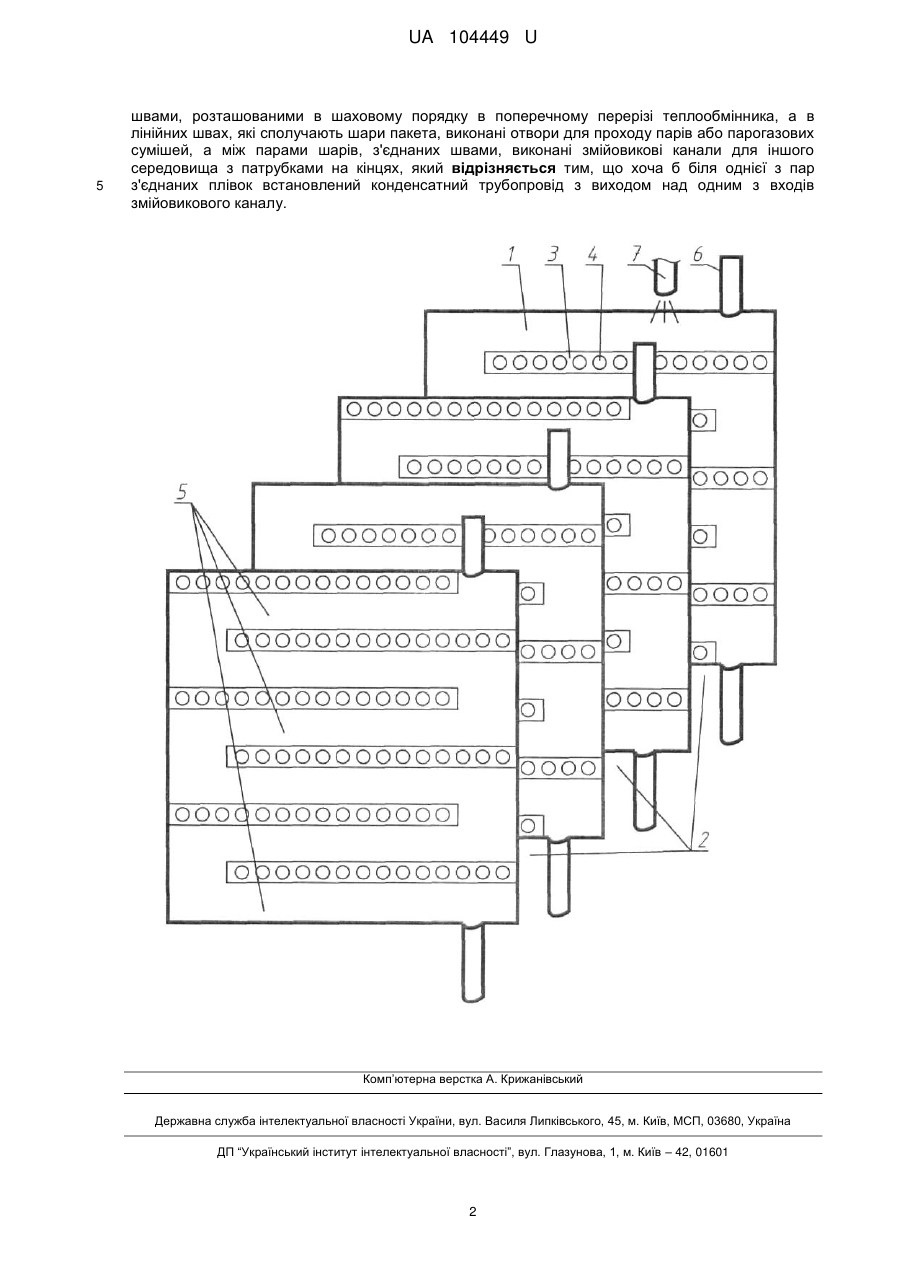

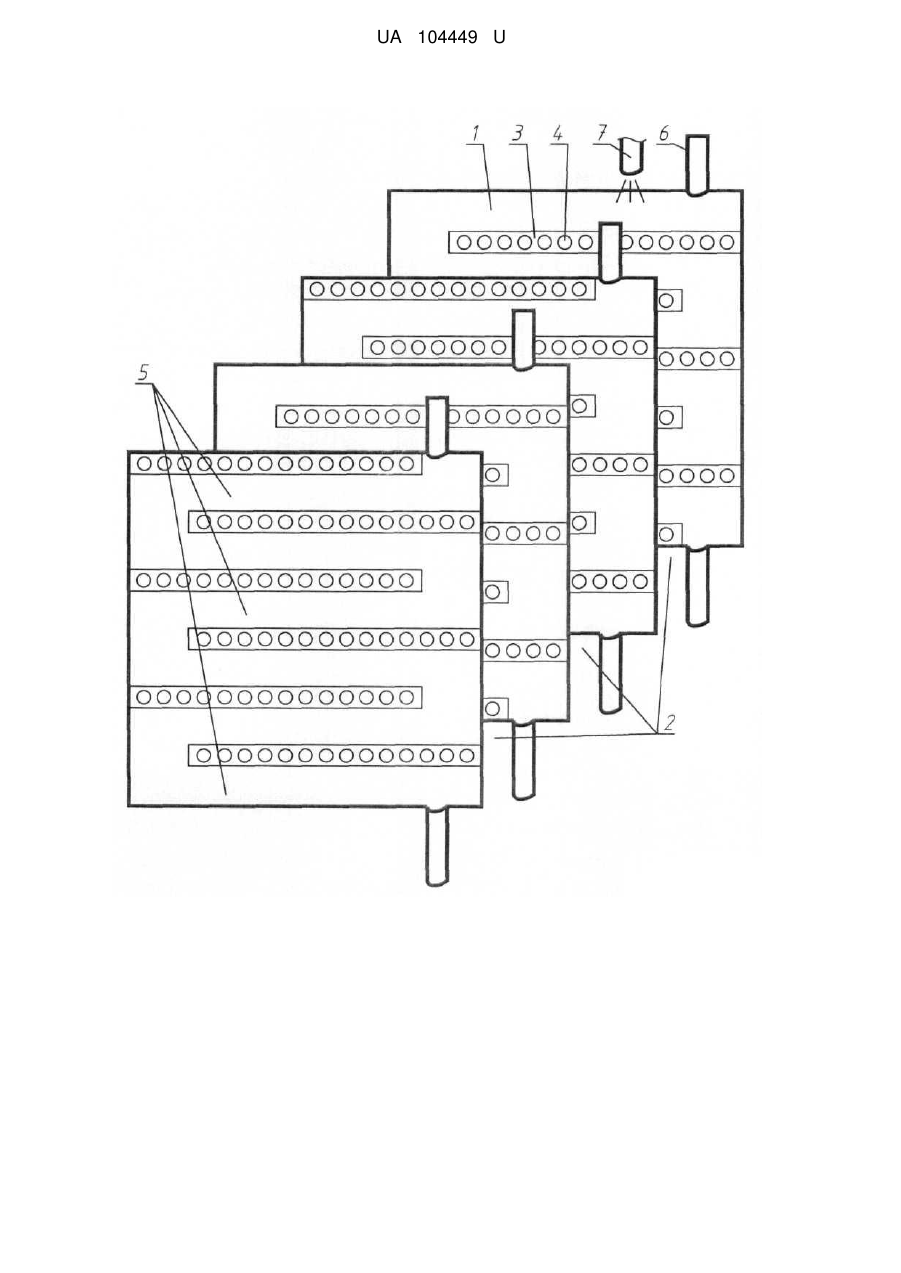

Реферат: Теплообмінник складається з багатошарового пакета з еластичного матеріалу з каналами для парів або парогазових сумішей, у якому шари пакета попарно з'єднані лінійними зварними швами, розташованими в шаховому порядку в поперечному перерізі теплообмінника, а в лінійних швах, які сполучають шари пакета, виконані отвори для проходу парів або парогазових сумішей, а між парами шарів, з'єднаних швами, виконані змійовикові канали для іншого середовища з патрубками на кінцях. Хоча б біля однієї з пар з'єднаних плівок встановлений конденсатний трубопровід з виходом над одним з входів змійовикового каналу. UA 104449 U (12) UA 104449 U UA 104449 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується приладів для обміну теплоти і призначена для охолодження з конденсацією пари або парогазової суміші в багатоступеневих системах теплоутилізації. Відома конструкція теплообмінника [1], який містить корпус з розташованою в ньому теплопередавальною стінкою з еластичною матеріалу та канали для руху теплоносіїв, причому корпус має з одного боку патрубки площею S для подачі та відведення тепловіддавального теплоносія, з протилежного боку патрубки площею s для подачі та відведення теплосприймаючого теплоносія, а теплопередавальна стінка є цільною і натягнута на стрижні діаметром d для утворення каналів руху теплосприймаючого теплоносія і на стрижні діаметром D для утворення каналів руху тепловіддавального теплоносія, причому діаметри стрижнів зв'язані між собою співвідношенням: d/D = (G1c1)/(G2c2), де G1 і c1- витрата і теплоємність тепловіддавального теплоносія, a G2 і с2 - витрата і теплоємність теплосприймаючого теплоносія. Недоліком даної конструкції є неможливість використання теплоти конденсату попередніх ступенів теплоутилізації в багатоступеневих конденсаційних системах утилізації теплоти парів або парогазових сумішей. Найбільш близьким аналогом за технічною суттю й одержаними результатами при використанні є теплообмінник [2, 3], що містить багатошаровий пакет з еластичного матеріалу з каналами для середовищ, які обмінюються теплотою, причому шари пакета попарно з'єднані лінійними зварними швами, розташованими в шаховому порядку в поперечному перерізі теплообмінника, а в лінійних швах, що сполучають шари пакета, виконані отвори для проходу одного з середовищ, які обмінюються теплотою, а між парами шарів, з'єднаних швами, виконані канали, сполучені з зазначеними отворами. Недоліком застосування цього теплообмінника є неможливість використання теплоти конденсату попередніх ступенів теплоутилізацїї в багатоступеневих конденсаційних системах утилізації теплоти парів або парогазових сумішей. В основу корисної моделі поставлено задачу в теплообміннику, шляхом виконання додаткового конденсатного трубопроводу, забезпечити можливість використання теплоти конденсату попередніх ступенів теплоутилізацїї в багатоступеневих конденсаційних системах утилізації теплоти парів або парогазових сумішей. На кресленні зображено теплообмінник, загальний вигляд. Теплообмінник складається з багатошарового пакета з еластичного матеріалу 1 з каналами для парів або парогазових сумішей 2, у якому шари пакета попарно з'єднані лінійними зварними швами 3, розташованими в шаховому порядку в поперечному перерізі теплообмінника, а в лінійних швах 3, які сполучають шари пакета 1, виконані отвори 4 для проходу парів або парогазових сумішей, а між парами шарів, з'єднаних швами 3, виконані змійовикові канали 5 для іншого середовища з патрубками 6 на кінцях, причому щонайменше біля однієї з пар з'єднаних плівок 1 встановлений конденсатний трубопровід 7 з виходом над одним з входів змійовикового каналу 5. Корисна модель працює таким чином. Теплообмінник приєднується до теплообмінних середовищ, щоб пара або парогазова суміш, яка охолоджується, проходила в каналах 2. Конденсатний трубопровід 7 приєднується до виходу конденсату попередніх ступенів теплоутилізацїї. Крім теплообміну між теплообмінними середовищами крізь плівку 1 відбувається теплообмін між більш гарячим конденсатом з попередніх ступенів теплоутилізацїї, що стікає на плівку 1 з конденсатного трубопроводу 7, та середовищем у змійовикових каналах 5. Виконання додаткового конденсатного трубопроводу дозволяє забезпечити можливість використання теплоти конденсату попередніх ступенів теплоутилізації в багатоступеневих конденсаційних системах утилізації теплоти парів або парогазових сумішей. Джерела інформації: 1. Деклараційний патент 65348 А України. МПК (2006) F28F 21/00 F28D 9/00 Теплообмінник / М.В. Степанов, В.Г. Дзюбенко, М.В. Шинкаренко. - опубл. 15.03.2004, бюл. № 3. 4 2. А.с. 1193424 СССР МКИ F28D 9/02. Теплообменник / Е.А. Кезля, А.Я. Ткачук, Ю.К. Росковшенко, Э.И. Хичия, - опубл. 23.11.1985 Бюл. № 43. 2 3. А.с. 577387 СССР МКл. F28F 21/06, F28D 9/00. Теплообменник / И.З. Середа, В.А. Кащеев, В.С. Зайченко. - опубл. 25.10.1977 Бюл. № 39. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Теплообмінник, що складається з багатошарового пакета з еластичного матеріалу з каналами для парів або парогазових сумішей, у якому шари пакета попарно з'єднані лінійними зварними 1 UA 104449 U 5 швами, розташованими в шаховому порядку в поперечному перерізі теплообмінника, а в лінійних швах, які сполучають шари пакета, виконані отвори для проходу парів або парогазових сумішей, а між парами шарів, з'єднаних швами, виконані змійовикові канали для іншого середовища з патрубками на кінцях, який відрізняється тим, що хоча б біля однієї з пар з'єднаних плівок встановлений конденсатний трубопровід з виходом над одним з входів змійовикового каналу. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
