Теплообмінник

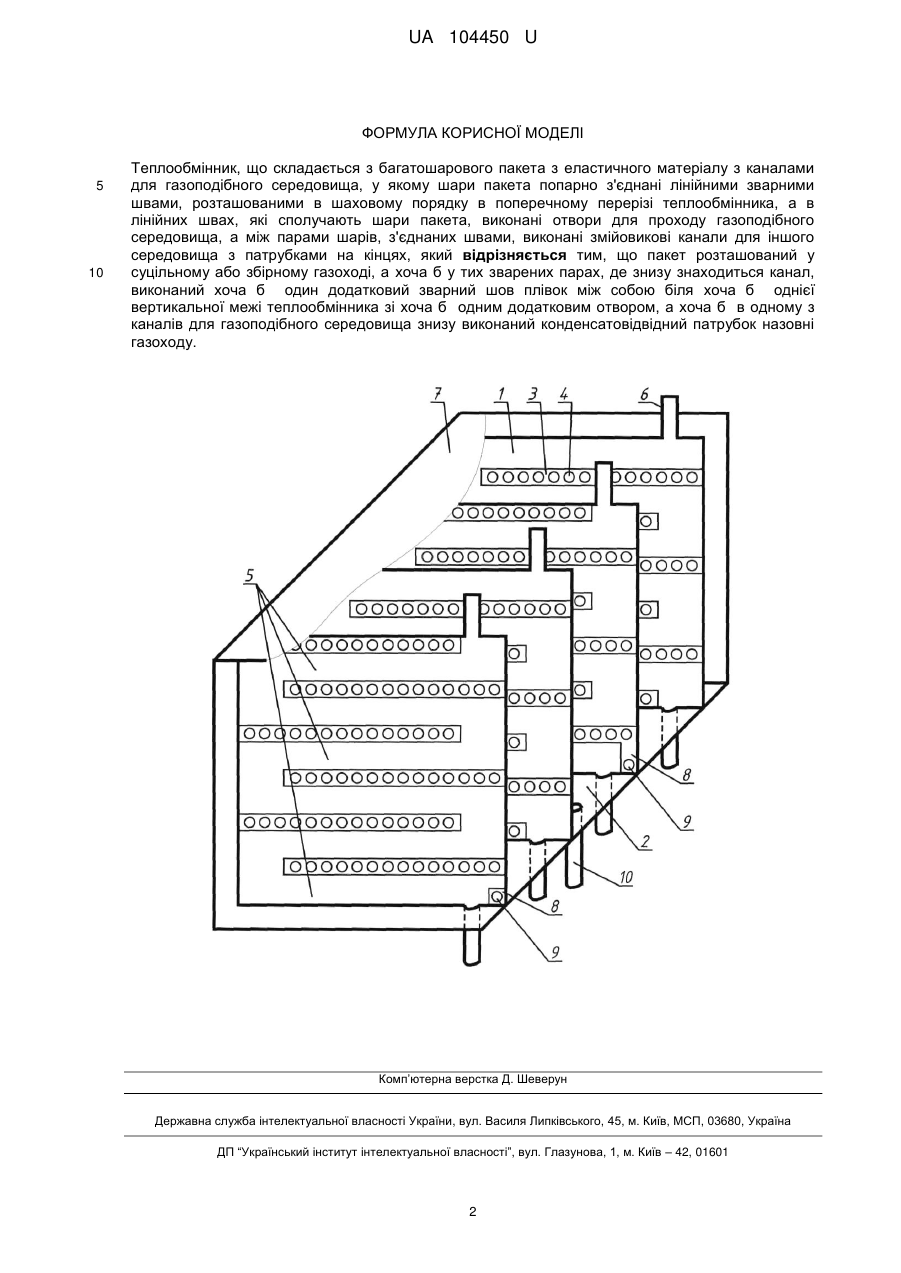

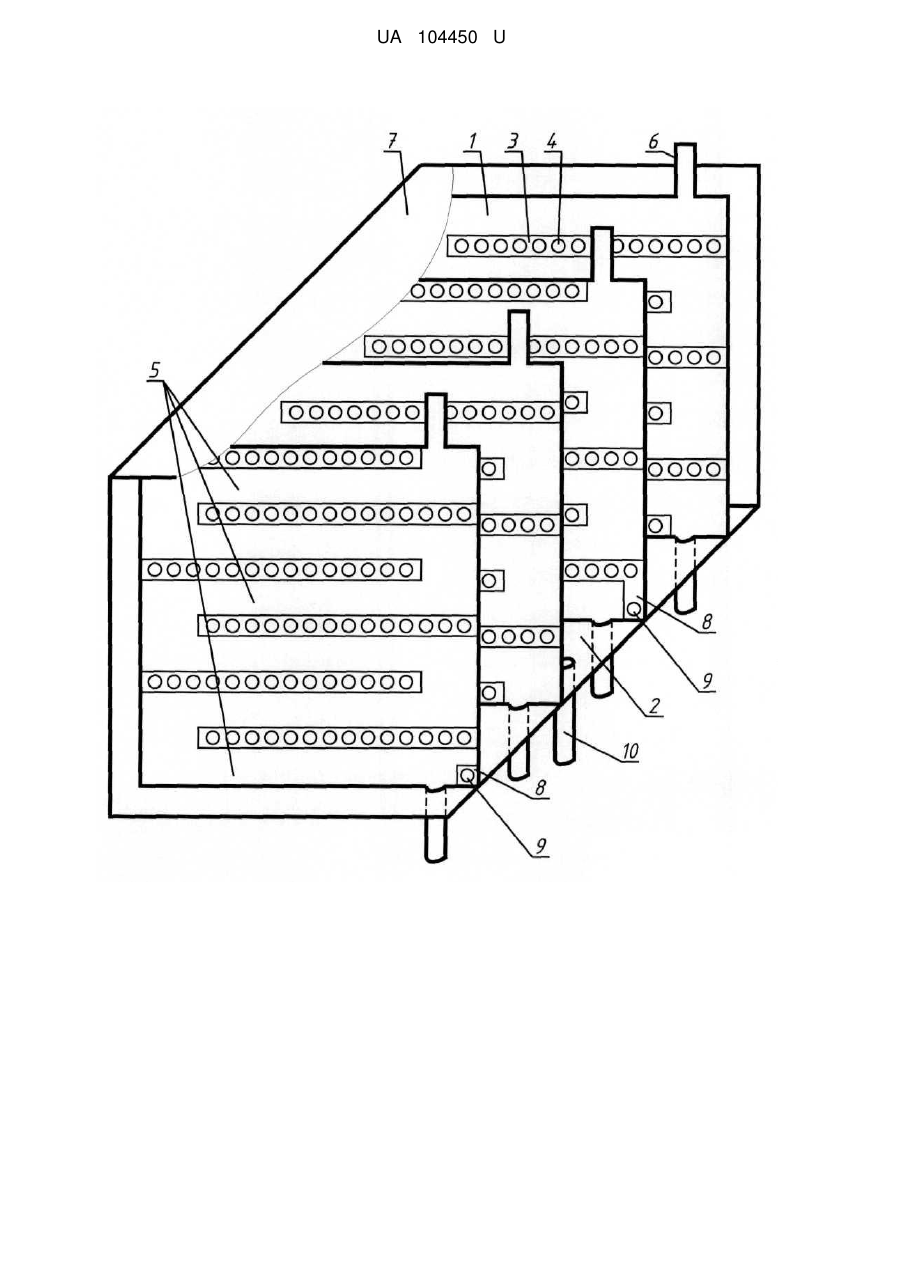

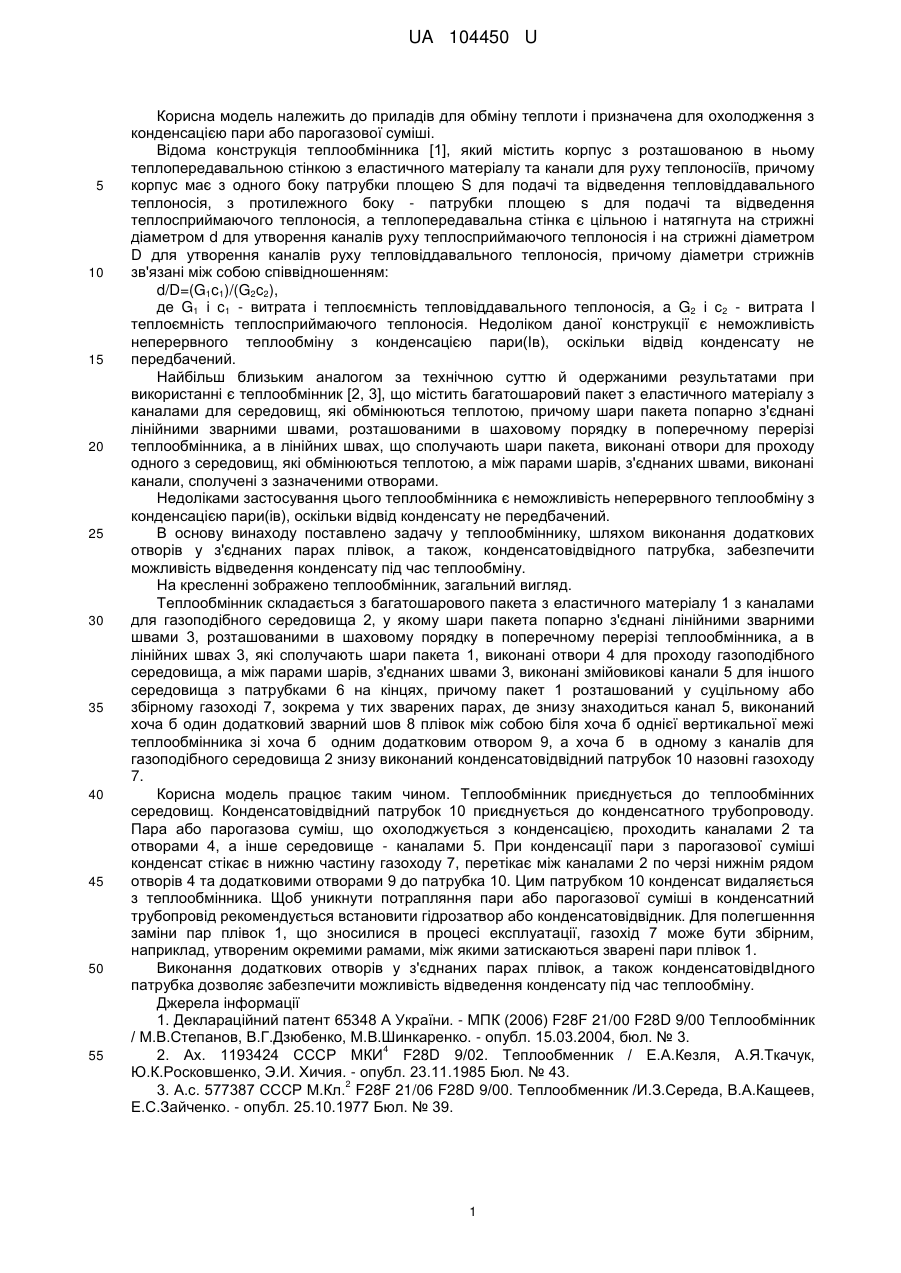

Реферат: Теплообмінник складається з багатошарового пакета з еластичного матеріалу з каналами для газоподібного середовища, у якому шари пакета попарно з'єднані лінійними зварними швами, розташованими в шаховому порядку в поперечному перерізі теплообмінника, а в лінійних швах, які сполучають шари пакета, виконані отвори для проходу газоподібного середовища, а між парами шарів, з'єднаних швами, виконані змійовикові канали для іншого середовища з патрубками на кінцях. Пакет розташований у суцільному або збірному газоході, а зокрема у тих зварених парах, де знизу знаходиться канал, виконаний хоча б один додатковий зварний шов плівок між собою біля хоча б однієї вертикальної межі теплообмінника зі хоча б одним додатковим отвором. А хоча б в одному з каналів для газоподібного середовища знизу виконаний конденсатовідвідний патрубок назовні газоходу. UA 104450 U (12) UA 104450 U UA 104450 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до приладів для обміну теплоти і призначена для охолодження з конденсацією пари або парогазової суміші. Відома конструкція теплообмінника [1], який містить корпус з розташованою в ньому теплопередавальною стінкою з еластичного матеріалу та канали для руху теплоносіїв, причому корпус має з одного боку патрубки площею S для подачі та відведення тепловіддавального теплоносія, з протилежного боку - патрубки площею s для подачі та відведення теплосприймаючого теплоносія, а теплопередавальна стінка є цільною і натягнута на стрижні діаметром d для утворення каналів руху теплосприймаючого теплоносія і на стрижні діаметром D для утворення каналів руху тепловіддавального теплоносія, причому діаметри стрижнів зв'язані між собою співвідношенням: d/D=(G1c1)/(G2c2), де G1 і c1 - витрата і теплоємність тепловіддавального теплоносія, a G2 і с2 - витрата І теплоємність теплосприймаючого теплоносія. Недоліком даної конструкції є неможливість неперервного теплообміну з конденсацією пари(Ів), оскільки відвід конденсату не передбачений. Найбільш близьким аналогом за технічною суттю й одержаними результатами при використанні є теплообмінник [2, 3], що містить багатошаровий пакет з еластичного матеріалу з каналами для середовищ, які обмінюються теплотою, причому шари пакета попарно з'єднані лінійними зварними швами, розташованими в шаховому порядку в поперечному перерізі теплообмінника, а в лінійних швах, що сполучають шари пакета, виконані отвори для проходу одного з середовищ, які обмінюються теплотою, а між парами шарів, з'єднаних швами, виконані канали, сполучені з зазначеними отворами. Недоліками застосування цього теплообмінника є неможливість неперервного теплообміну з конденсацією пари(ів), оскільки відвід конденсату не передбачений. В основу винаходу поставлено задачу у теплообміннику, шляхом виконання додаткових отворів у з'єднаних парах плівок, а також, конденсатовідвідного патрубка, забезпечити можливість відведення конденсату під час теплообміну. На кресленні зображено теплообмінник, загальний вигляд. Теплообмінник складається з багатошарового пакета з еластичного матеріалу 1 з каналами для газоподібного середовища 2, у якому шари пакета попарно з'єднані лінійними зварними швами 3, розташованими в шаховому порядку в поперечному перерізі теплообмінника, а в лінійних швах 3, які сполучають шари пакета 1, виконані отвори 4 для проходу газоподібного середовища, а між парами шарів, з'єднаних швами 3, виконані змійовикові канали 5 для іншого середовища з патрубками 6 на кінцях, причому пакет 1 розташований у суцільному або збірному газоході 7, зокрема у тих зварених парах, де знизу знаходиться канал 5, виконаний хоча б один додатковий зварний шов 8 плівок між собою біля хоча б однієї вертикальної межі теплообмінника зі хоча б одним додатковим отвором 9, а хоча б в одному з каналів для газоподібного середовища 2 знизу виконаний конденсатовідвідний патрубок 10 назовні газоходу 7. Корисна модель працює таким чином. Теплообмінник приєднується до теплообмінних середовищ. Конденсатовідвідний патрубок 10 приєднується до конденсатного трубопроводу. Пара або парогазова суміш, що охолоджується з конденсацією, проходить каналами 2 та отворами 4, а інше середовище - каналами 5. При конденсації пари з парогазової суміші конденсат стікає в нижню частину газоходу 7, перетікає між каналами 2 по черзі нижнім рядом отворів 4 та додатковими отворами 9 до патрубка 10. Цим патрубком 10 конденсат видаляється з теплообмінника. Щоб уникнути потрапляння пари або парогазової суміші в конденсатний трубопровід рекомендується встановити гідрозатвор або конденсатовідвідник. Для полегшенння заміни пар плівок 1, що зносилися в процесі експлуатації, газохід 7 може бути збірним, наприклад, утвореним окремими рамами, між якими затискаються зварені пари плівок 1. Виконання додаткових отворів у з'єднаних парах плівок, а також конденсатовідвІдного патрубка дозволяє забезпечити можливість відведення конденсату під час теплообміну. Джерела інформації 1. Деклараційний патент 65348 А України. - МПК (2006) F28F 21/00 F28D 9/00 Теплообмінник / М.В.Степанов, В.Г.Дзюбенко, М.В.Шинкаренко. - опубл. 15.03.2004, бюл. № 3. 4 2. Ах. 1193424 СССР МКИ F28D 9/02. Теплообменник / Ε.А.Кезля, А.Я.Ткачук, Ю.К.Росковшенко, Э.И. Хичия. - опубл. 23.11.1985 Бюл. № 43. 2 3. А.с. 577387 СССР М.Кл. F28F 21/06 F28D 9/00. Теплообменник /И.З.Середа, В.А.Кащеев, Е.С.Зайченко. - опубл. 25.10.1977 Бюл. № 39. 1 UA 104450 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Теплообмінник, що складається з багатошарового пакета з еластичного матеріалу з каналами для газоподібного середовища, у якому шари пакета попарно з'єднані лінійними зварними швами, розташованими в шаховому порядку в поперечному перерізі теплообмінника, а в лінійних швах, які сполучають шари пакета, виконані отвори для проходу газоподібного середовища, а між парами шарів, з'єднаних швами, виконані змійовикові канали для іншого середовища з патрубками на кінцях, який відрізняється тим, що пакет розташований у суцільному або збірному газоході, а хоча б у тих зварених парах, де знизу знаходиться канал, виконаний хоча б один додатковий зварний шов плівок між собою біля хоча б однієї вертикальної межі теплообмінника зі хоча б одним додатковим отвором, а хоча б в одному з каналів для газоподібного середовища знизу виконаний конденсатовідвідний патрубок назовні газоходу. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
