Лінія сортування полімерних відходів

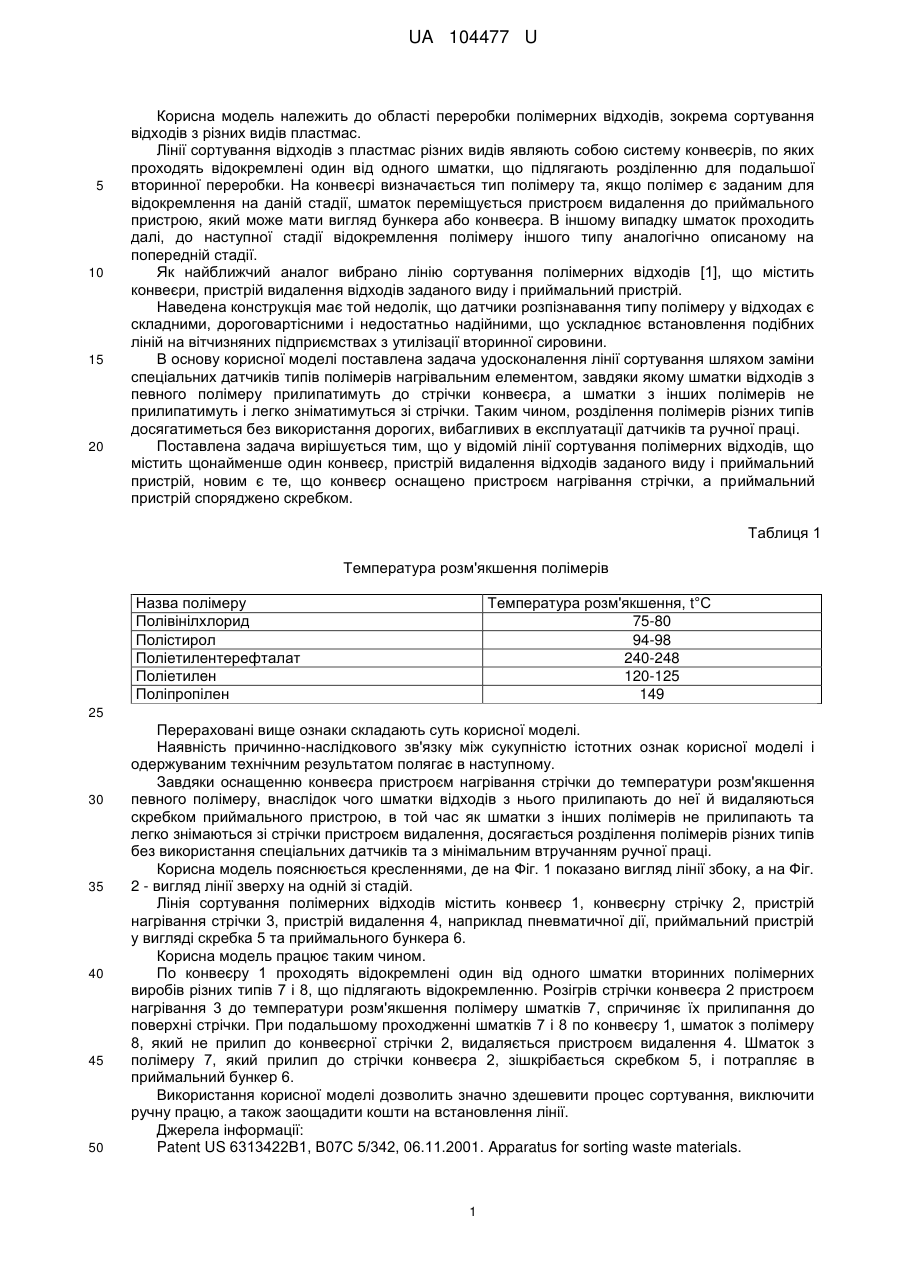

Реферат: Лінія сортування полімерних відходів містить щонайменше один конвеєр, пристрій видалення відходів заданого виду і приймальний пристрій. Конвеєр оснащено пристроєм нагрівання стрічки, а приймальний пристрій споряджено скребком. UA 104477 U (12) UA 104477 U UA 104477 U 5 10 15 20 Корисна модель належить до області переробки полімерних відходів, зокрема сортування відходів з різних видів пластмас. Лінії сортування відходів з пластмас різних видів являють собою систему конвеєрів, по яких проходять відокремлені один від одного шматки, що підлягають розділенню для подальшої вторинної переробки. На конвеєрі визначається тип полімеру та, якщо полімер є заданим для відокремлення на даній стадії, шматок переміщується пристроєм видалення до приймального пристрою, який може мати вигляд бункера або конвеєра. В іншому випадку шматок проходить далі, до наступної стадії відокремлення полімеру іншого типу аналогічно описаному на попередній стадії. Як найближчий аналог вибрано лінію сортування полімерних відходів [1], що містить конвеєри, пристрій видалення відходів заданого виду і приймальний пристрій. Наведена конструкція має той недолік, що датчики розпізнавання типу полімеру у відходах є складними, дороговартісними і недостатньо надійними, що ускладнює встановлення подібних ліній на вітчизняних підприємствах з утилізації вторинної сировини. В основу корисної моделі поставлена задача удосконалення лінії сортування шляхом заміни спеціальних датчиків типів полімерів нагрівальним елементом, завдяки якому шматки відходів з певного полімеру прилипатимуть до стрічки конвеєра, а шматки з інших полімерів не прилипатимуть і легко зніматимуться зі стрічки. Таким чином, розділення полімерів різних типів досягатиметься без використання дорогих, вибагливих в експлуатації датчиків та ручної праці. Поставлена задача вирішується тим, що у відомій лінії сортування полімерних відходів, що містить щонайменше один конвеєр, пристрій видалення відходів заданого виду і приймальний пристрій, новим є те, що конвеєр оснащено пристроєм нагрівання стрічки, а приймальний пристрій споряджено скребком. Таблиця 1 Температура розм'якшення полімерів Назва полімеру Полівінілхлорид Полістирол Поліетилентерефталат Поліетилен Поліпропілен Температура розм'якшення, t°С 75-80 94-98 240-248 120-125 149 25 30 35 40 45 50 Перераховані вище ознаки складають суть корисної моделі. Наявність причинно-наслідкового зв'язку між сукупністю істотних ознак корисної моделі і одержуваним технічним результатом полягає в наступному. Завдяки оснащенню конвеєра пристроєм нагрівання стрічки до температури розм'якшення певного полімеру, внаслідок чого шматки відходів з нього прилипають до неї й видаляються скребком приймального пристрою, в той час як шматки з інших полімерів не прилипають та легко знімаються зі стрічки пристроєм видалення, досягається розділення полімерів різних типів без використання спеціальних датчиків та з мінімальним втручанням ручної праці. Корисна модель пояснюється кресленнями, де на Фіг. 1 показано вигляд лінії збоку, а на Фіг. 2 - вигляд лінії зверху на одній зі стадій. Лінія сортування полімерних відходів містить конвеєр 1, конвеєрну стрічку 2, пристрій нагрівання стрічки 3, пристрій видалення 4, наприклад пневматичної дії, приймальний пристрій у вигляді скребка 5 та приймального бункера 6. Корисна модель працює таким чином. По конвеєру 1 проходять відокремлені один від одного шматки вторинних полімерних виробів різних типів 7 і 8, що підлягають відокремленню. Розігрів стрічки конвеєра 2 пристроєм нагрівання 3 до температури розм'якшення полімеру шматків 7, спричиняє їх прилипання до поверхні стрічки. При подальшому проходженні шматків 7 і 8 по конвеєру 1, шматок з полімеру 8, який не прилип до конвеєрної стрічки 2, видаляється пристроєм видалення 4. Шматок з полімеру 7, який прилип до стрічки конвеєра 2, зішкрібається скребком 5, і потрапляє в приймальний бункер 6. Використання корисної моделі дозволить значно здешевити процес сортування, виключити ручну працю, а також заощадити кошти на встановлення лінії. Джерела інформації: Patent US 6313422В1, В07С 5/342, 06.11.2001. Apparatus for sorting waste materials. 1 UA 104477 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Лінія сортування полімерних відходів, що містить щонайменше один конвеєр, пристрій видалення відходів заданого виду і приймальний пристрій, яка відрізняється тим, що конвеєр оснащено пристроєм нагрівання стрічки, а приймальний пристрій споряджено скребком. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
