Конвеєр для сортування твердих побутових відходів

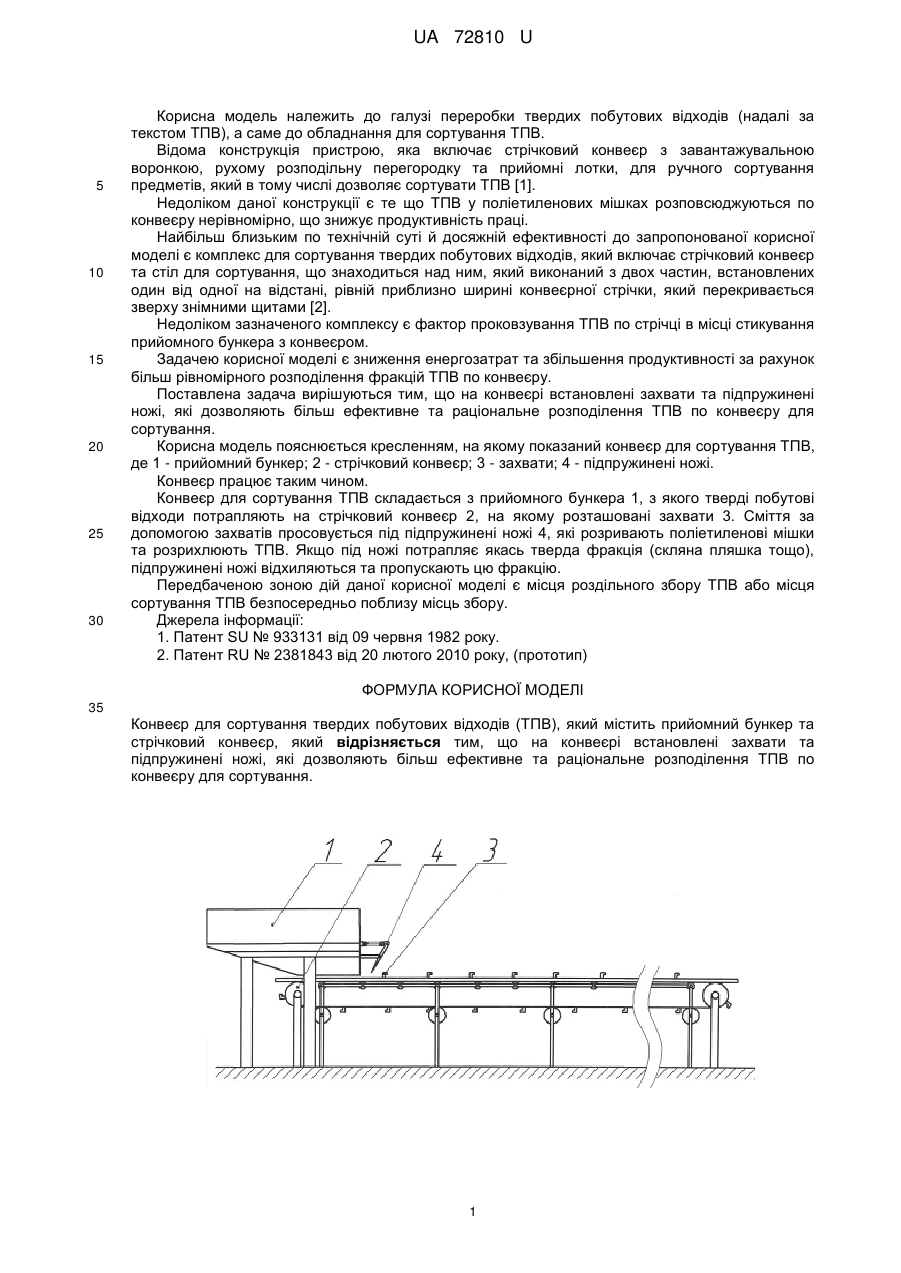

Реферат: UA 72810 U UA 72810 U 5 10 15 20 25 30 Корисна модель належить до галузі переробки твердих побутових відходів (надалі за текстом ТПВ), а саме до обладнання для сортування ТПВ. Відома конструкція пристрою, яка включає стрічковий конвеєр з завантажувальною воронкою, рухому розподільну перегородку та прийомні лотки, для ручного сортування предметів, який в тому числі дозволяє сортувати ТПВ [1]. Недоліком даної конструкції є те що ТПВ у поліетиленових мішках розповсюджуються по конвеєру нерівномірно, що знижує продуктивність праці. Найбільш близьким по технічній суті й досяжній ефективності до запропонованої корисної моделі є комплекс для сортування твердих побутових відходів, який включає стрічковий конвеєр та стіл для сортування, що знаходиться над ним, який виконаний з двох частин, встановлених один від одної на відстані, рівній приблизно ширині конвеєрної стрічки, який перекривається зверху знімними щитами [2]. Недоліком зазначеного комплексу є фактор проковзування ТПВ по стрічці в місці стикування прийомного бункера з конвеєром. Задачею корисної моделі є зниження енергозатрат та збільшення продуктивності за рахунок більш рівномірного розподілення фракцій ТПВ по конвеєру. Поставлена задача вирішуються тим, що на конвеєрі встановлені захвати та підпружинені ножі, які дозволяють більш ефективне та раціональне розподілення ТПВ по конвеєру для сортування. Корисна модель пояснюється кресленням, на якому показаний конвеєр для сортування ТПВ, де 1 - прийомний бункер; 2 - стрічковий конвеєр; 3 - захвати; 4 - підпружинені ножі. Конвеєр працює таким чином. Конвеєр для сортування ТПВ складається з прийомного бункера 1, з якого тверді побутові відходи потрапляють на стрічковий конвеєр 2, на якому розташовані захвати 3. Сміття за допомогою захватів просовується під підпружинені ножі 4, які розривають поліетиленові мішки та розрихлюють ТПВ. Якщо під ножі потрапляє якась тверда фракція (скляна пляшка тощо), підпружинені ножі відхиляються та пропускають цю фракцію. Передбаченою зоною дій даної корисної моделі є місця роздільного збору ТПВ або місця сортування ТПВ безпосередньо поблизу місць збору. Джерела інформації: 1. Патент SU № 933131 від 09 червня 1982 року. 2. Патент RU № 2381843 від 20 лютого 2010 року, (прототип) ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Конвеєр для сортування твердих побутових відходів (ТПВ), який містить прийомний бункер та стрічковий конвеєр, який відрізняється тим, що на конвеєрі встановлені захвати та підпружинені ножі, які дозволяють більш ефективне та раціональне розподілення ТПВ по конвеєру для сортування. 1 UA 72810 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
