Машина виборчого дроблення

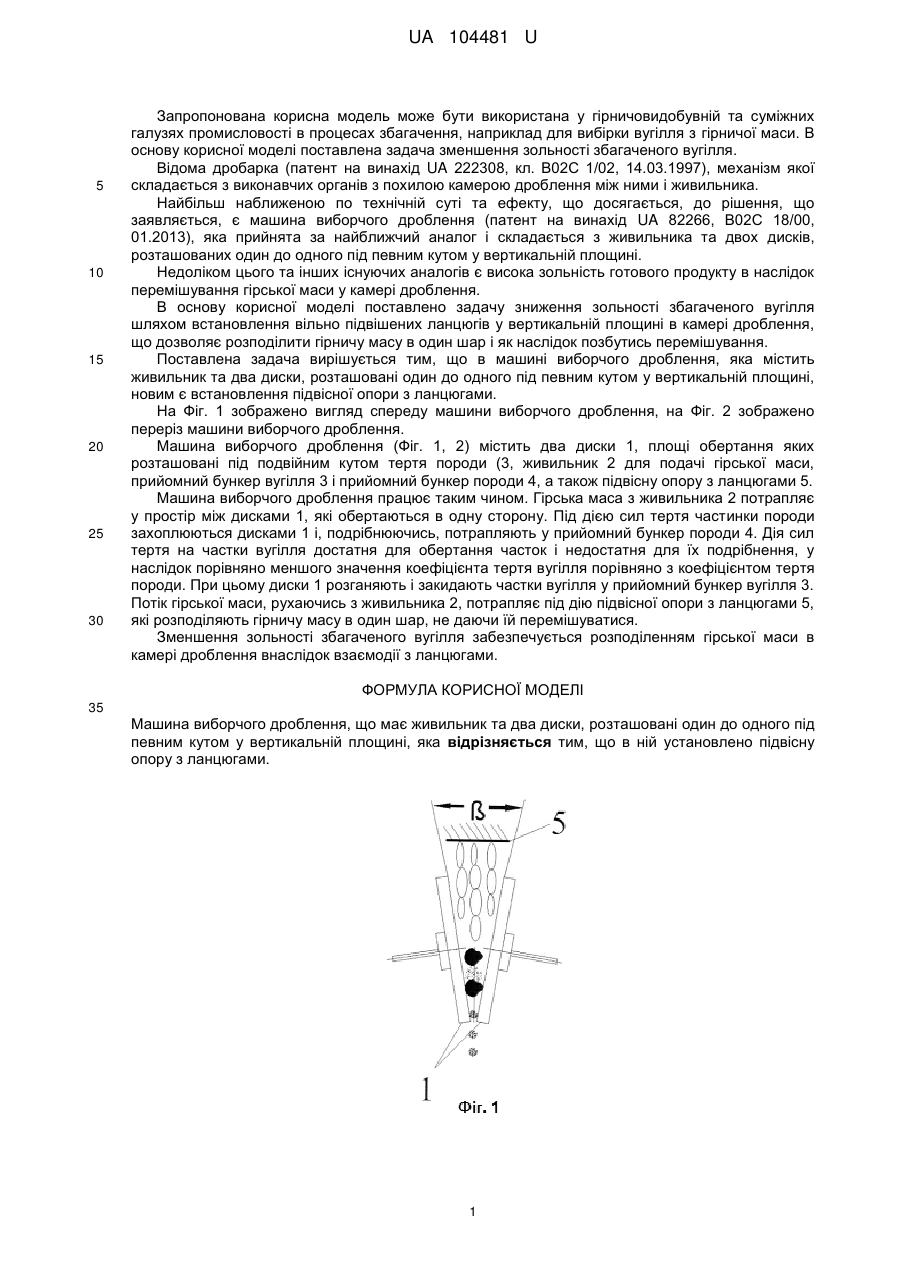

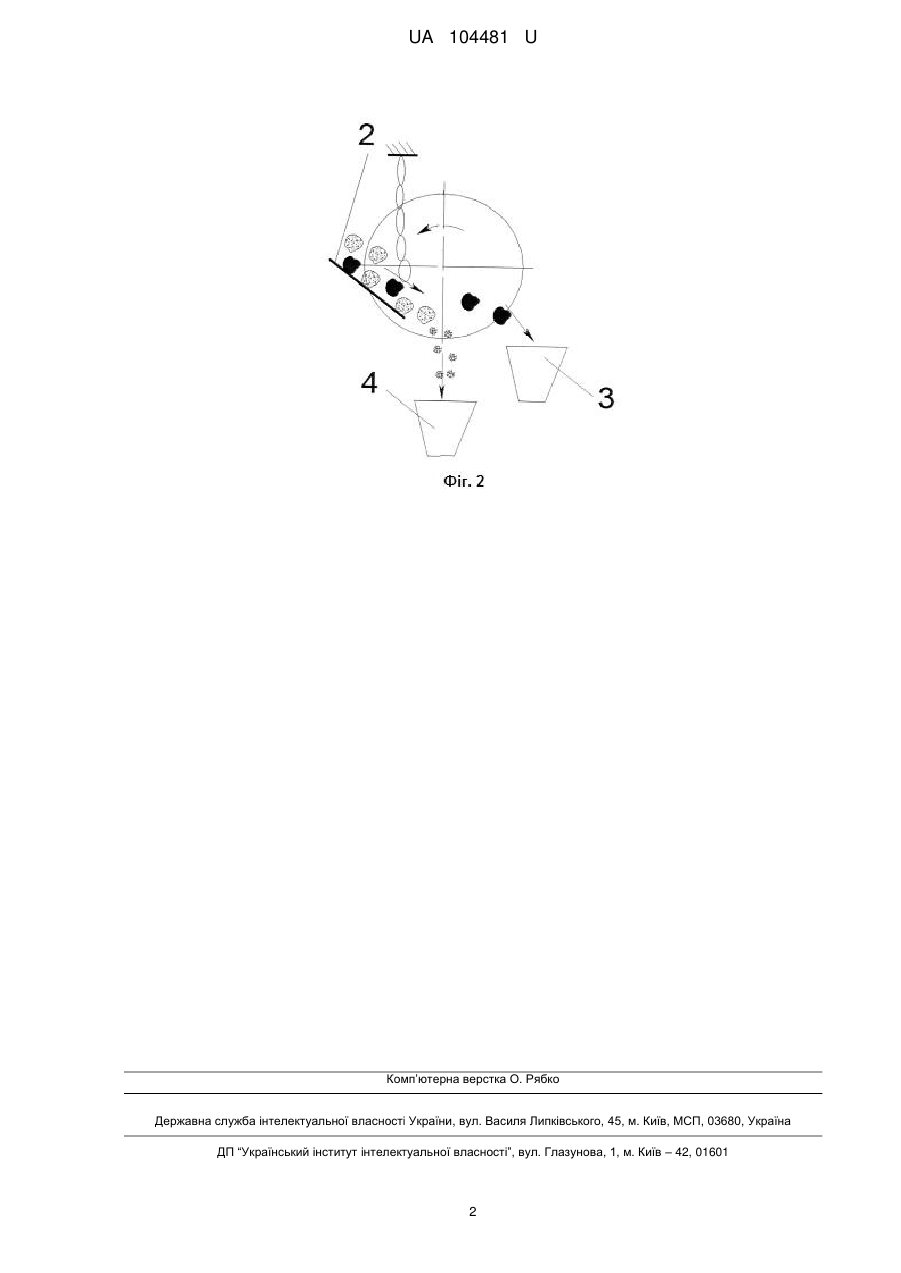

Реферат: Машина виборчого дроблення має живильник та два диски, розташовані один до одного під певним кутом у вертикальній площині. Додатково в ній установлено підвісну опору з ланцюгами. UA 104481 U (12) UA 104481 U UA 104481 U 5 10 15 20 25 30 Запропонована корисна модель може бути використана у гірничовидобувній та суміжних галузях промисловості в процесах збагачення, наприклад для вибірки вугілля з гірничої маси. В основу корисної моделі поставлена задача зменшення зольності збагаченого вугілля. Відома дробарка (патент на винахід UA 222308, кл. В02С 1/02, 14.03.1997), механізм якої складається з виконавчих органів з похилою камерою дроблення між ними і живильника. Найбільш наближеною по технічній суті та ефекту, що досягається, до рішення, що заявляється, є машина виборчого дроблення (патент на винахід UA 82266, В02С 18/00, 01.2013), яка прийнята за найближчий аналог і складається з живильника та двох дисків, розташованих один до одного під певним кутом у вертикальній площині. Недоліком цього та інших існуючих аналогів є висока зольність готового продукту в наслідок перемішування гірської маси у камері дроблення. В основу корисної моделі поставлено задачу зниження зольності збагаченого вугілля шляхом встановлення вільно підвішених ланцюгів у вертикальній площині в камері дроблення, що дозволяє розподілити гірничу масу в один шар і як наслідок позбутись перемішування. Поставлена задача вирішується тим, що в машині виборчого дроблення, яка містить живильник та два диски, розташовані один до одного під певним кутом у вертикальній площині, новим є встановлення підвісної опори з ланцюгами. На Фіг. 1 зображено вигляд спереду машини виборчого дроблення, на Фіг. 2 зображено переріз машини виборчого дроблення. Машина виборчого дроблення (Фіг. 1, 2) містить два диски 1, площі обертання яких розташовані під подвійним кутом тертя породи (3, живильник 2 для подачі гірської маси, прийомний бункер вугілля 3 і прийомний бункер породи 4, а також підвісну опору з ланцюгами 5. Машина виборчого дроблення працює таким чином. Гірська маса з живильника 2 потрапляє у простір між дисками 1, які обертаються в одну сторону. Під дією сил тертя частинки породи захоплюються дисками 1 і, подрібнюючись, потрапляють у прийомний бункер породи 4. Дія сил тертя на частки вугілля достатня для обертання часток і недостатня для їх подрібнення, у наслідок порівняно меншого значення коефіцієнта тертя вугілля порівняно з коефіцієнтом тертя породи. При цьому диски 1 розганяють і закидають частки вугілля у прийомний бункер вугілля 3. Потік гірської маси, рухаючись з живильника 2, потрапляє під дію підвісної опори з ланцюгами 5, які розподіляють гірничу масу в один шар, не даючи їй перемішуватися. Зменшення зольності збагаченого вугілля забезпечується розподіленням гірської маси в камері дроблення внаслідок взаємодії з ланцюгами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Машина виборчого дроблення, що має живильник та два диски, розташовані один до одного під певним кутом у вертикальній площині, яка відрізняється тим, що в ній установлено підвісну опору з ланцюгами. 1 UA 104481 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
