Машина виборчого дроблення

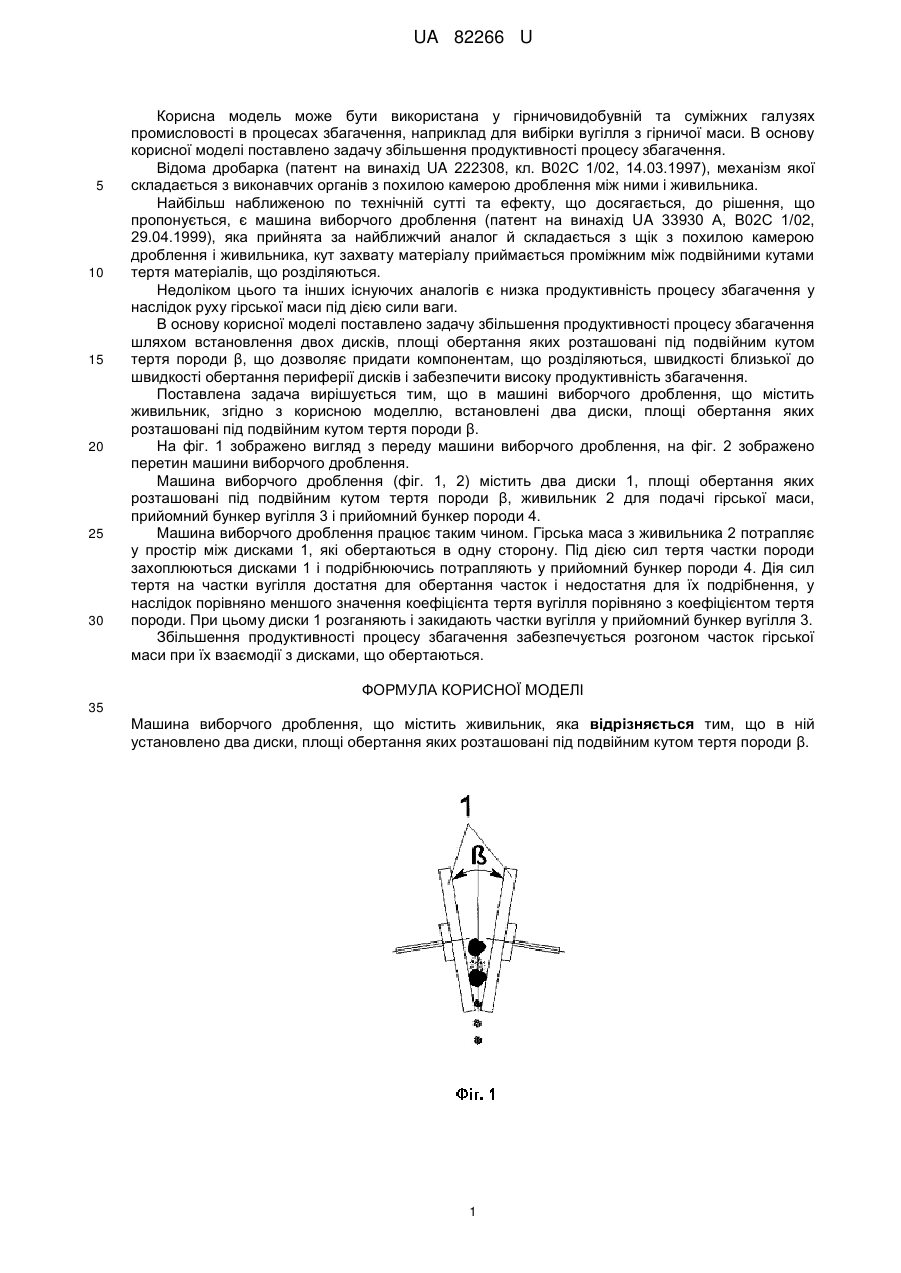

Реферат: Машина виборчого дроблення містить живильник та установлені два диски, площі обертання яких розташовані під подвійним кутом тертя породи β. UA 82266 U (12) UA 82266 U UA 82266 U 5 10 15 20 25 30 Корисна модель може бути використана у гірничовидобувній та суміжних галузях промисловості в процесах збагачення, наприклад для вибірки вугілля з гірничої маси. В основу корисної моделі поставлено задачу збільшення продуктивності процесу збагачення. Відома дробарка (патент на винахід UA 222308, кл. В02С 1/02, 14.03.1997), механізм якої складається з виконавчих органів з похилою камерою дроблення між ними і живильника. Найбільш наближеною по технічній сутті та ефекту, що досягається, до рішення, що пропонується, є машина виборчого дроблення (патент на винахід UA 33930 А, В02С 1/02, 29.04.1999), яка прийнята за найближчий аналог й складається з щік з похилою камерою дроблення і живильника, кут захвату матеріалу приймається проміжним між подвійними кутами тертя матеріалів, що розділяються. Недоліком цього та інших існуючих аналогів є низка продуктивність процесу збагачення у наслідок руху гірської маси під дією сили ваги. В основу корисної моделі поставлено задачу збільшення продуктивності процесу збагачення шляхом встановлення двох дисків, площі обертання яких розташовані під подвійним кутом тертя породи β, що дозволяє придати компонентам, що розділяються, швидкості близької до швидкості обертання периферії дисків і забезпечити високу продуктивність збагачення. Поставлена задача вирішується тим, що в машині виборчого дроблення, що містить живильник, згідно з корисною моделлю, встановлені два диски, площі обертання яких розташовані під подвійним кутом тертя породи β. На фіг. 1 зображено вигляд з переду машини виборчого дроблення, на фіг. 2 зображено перетин машини виборчого дроблення. Машина виборчого дроблення (фіг. 1, 2) містить два диски 1, площі обертання яких розташовані під подвійним кутом тертя породи β, живильник 2 для подачі гірської маси, прийомний бункер вугілля 3 і прийомний бункер породи 4. Машина виборчого дроблення працює таким чином. Гірська маса з живильника 2 потрапляє у простір між дисками 1, які обертаються в одну сторону. Під дією сил тертя частки породи захоплюються дисками 1 і подрібнюючись потрапляють у прийомний бункер породи 4. Дія сил тертя на частки вугілля достатня для обертання часток і недостатня для їх подрібнення, у наслідок порівняно меншого значення коефіцієнта тертя вугілля порівняно з коефіцієнтом тертя породи. При цьому диски 1 розганяють і закидають частки вугілля у прийомний бункер вугілля 3. Збільшення продуктивності процесу збагачення забезпечується розгоном часток гірської маси при їх взаємодії з дисками, що обертаються. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Машина виборчого дроблення, що містить живильник, яка відрізняється тим, що в ній установлено два диски, площі обертання яких розташовані під подвійним кутом тертя породи β. 1 UA 82266 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
