Панель будівельна

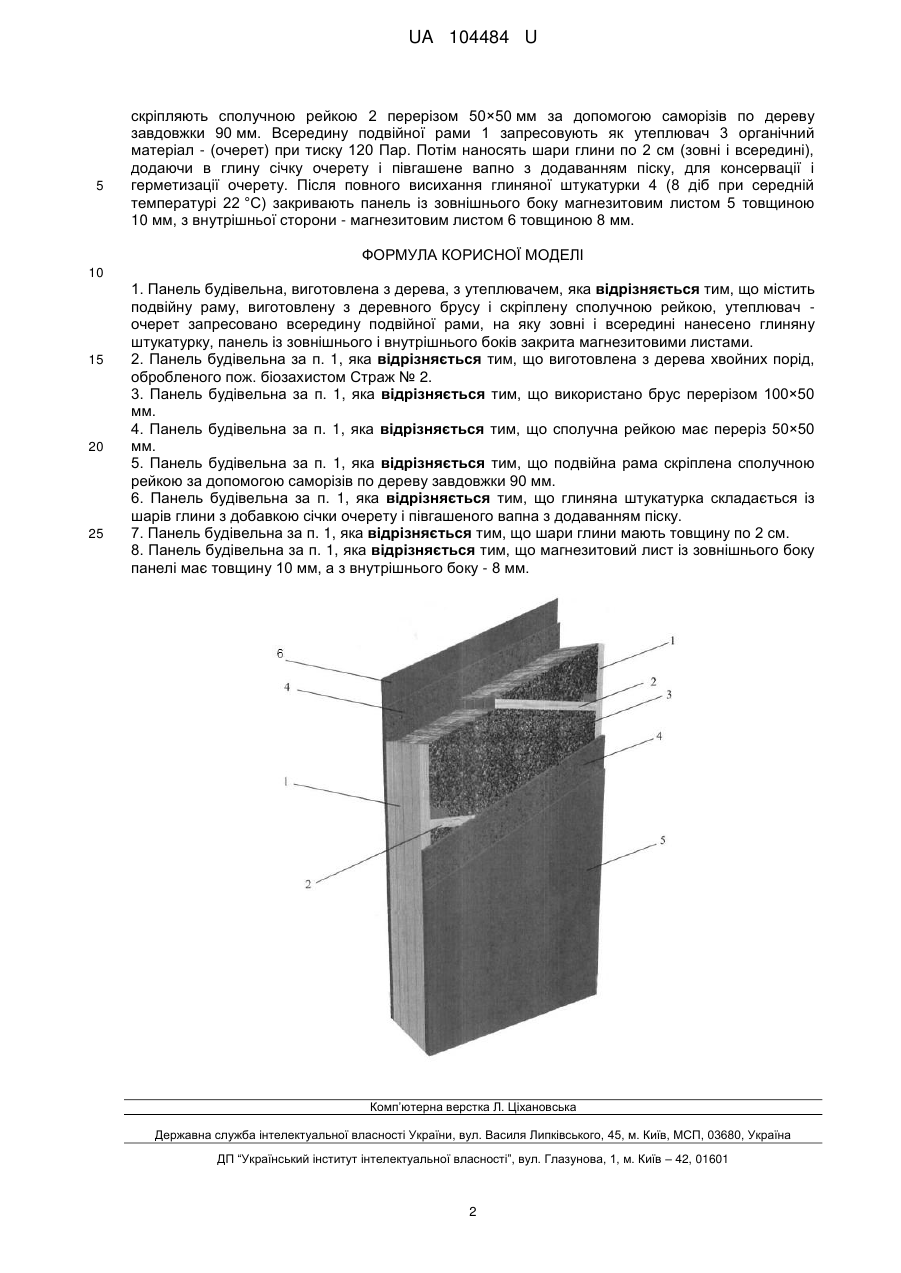

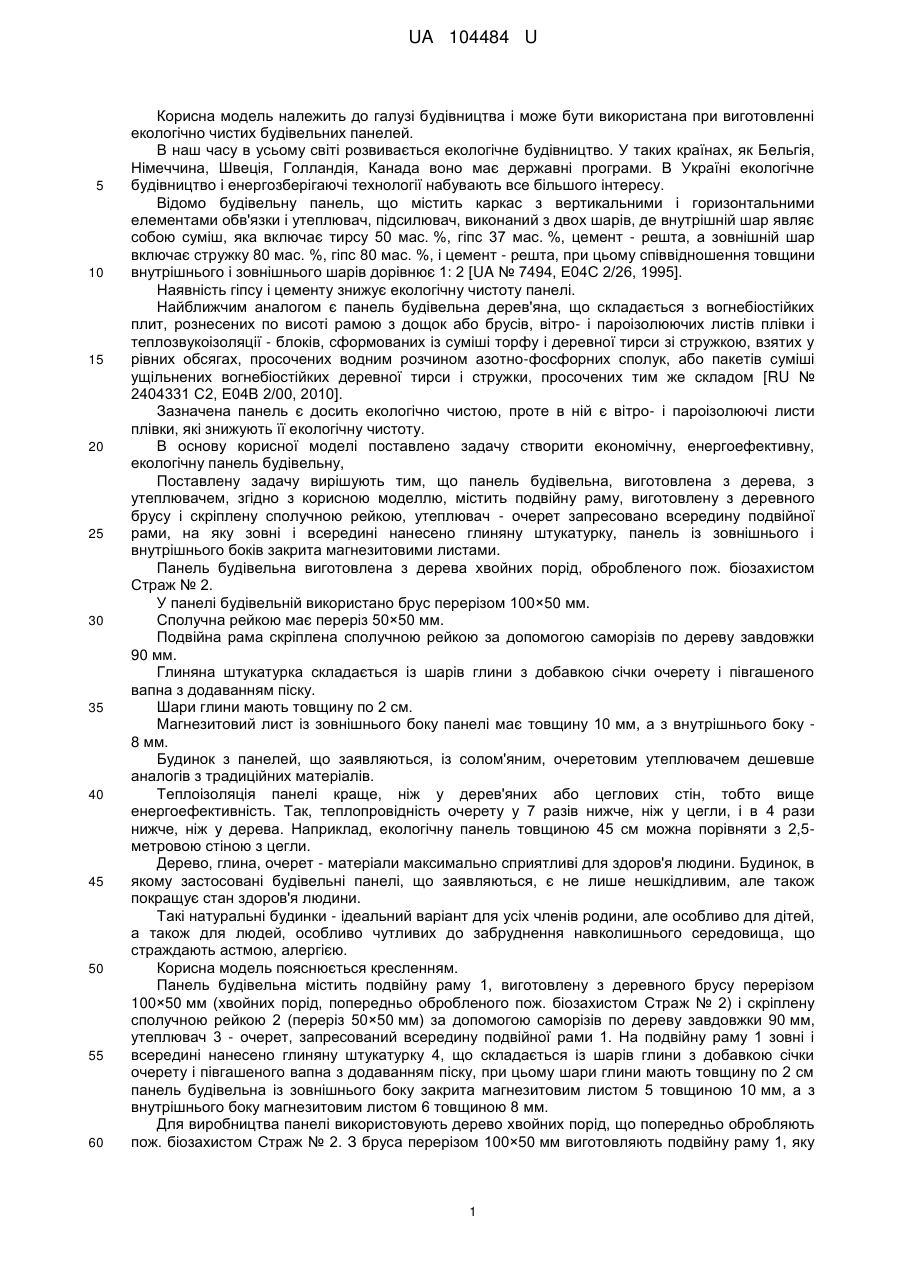

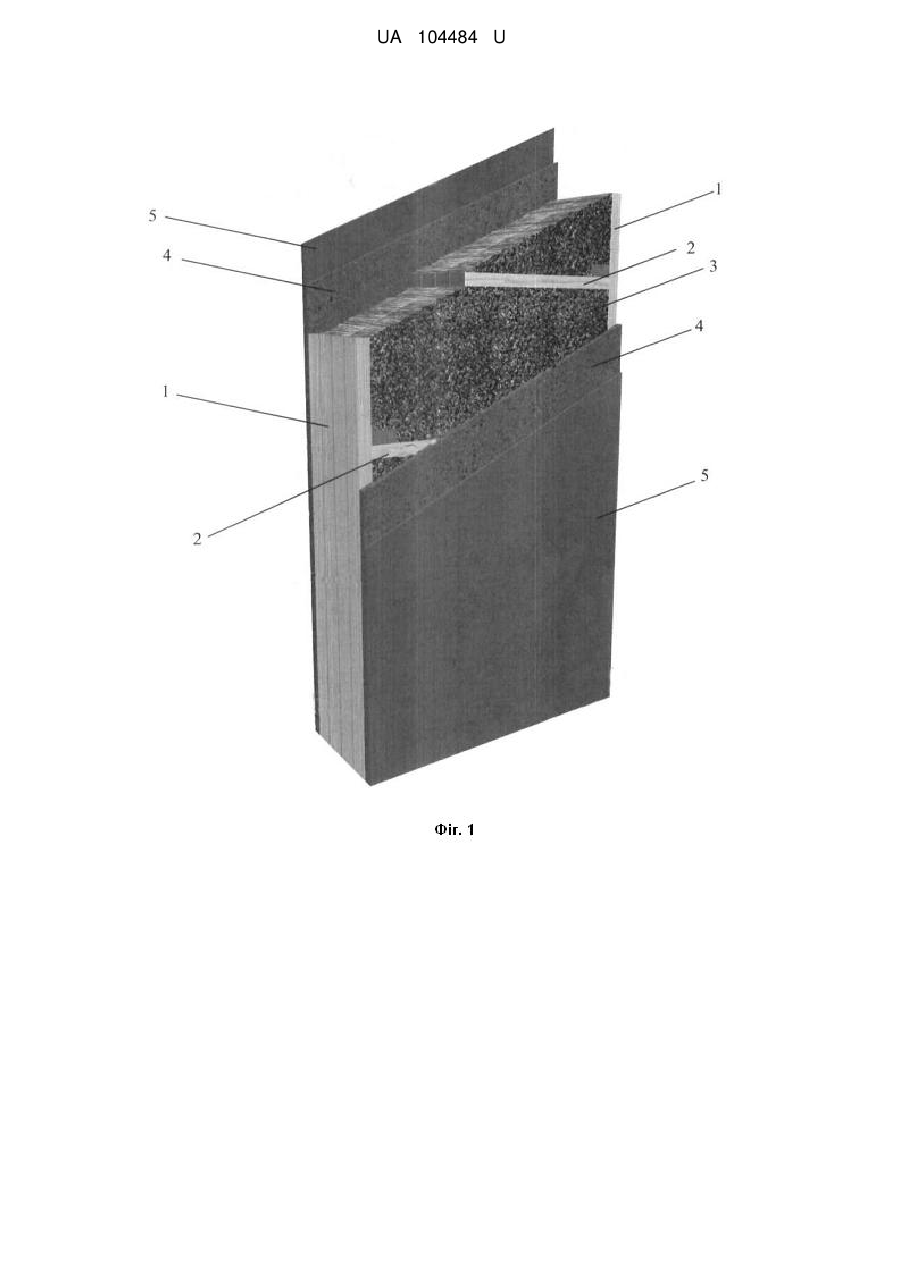

Реферат: Панель будівельна, виготовлена з дерева, з утеплювачем містить подвійну раму, виготовлену з деревного брусу і скріплену сполучною рейкою, утеплювач - очерет запресовано всередину подвійної рами, на яку зовні і всередині нанесено глиняну штукатурку, панель із зовнішнього і внутрішнього боків закрита магнезитовими листами. UA 104484 U (54) ПАНЕЛЬ БУДІВЕЛЬНА UA 104484 U UA 104484 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва і може бути використана при виготовленні екологічно чистих будівельних панелей. В наш часу в усьому світі розвивається екологічне будівництво. У таких країнах, як Бельгія, Німеччина, Швеція, Голландія, Канада воно має державні програми. В Україні екологічне будівництво і енергозберігаючі технології набувають все більшого інтересу. Відомо будівельну панель, що містить каркас з вертикальними і горизонтальними елементами обв'язки і утеплювач, підсилювач, виконаний з двох шарів, де внутрішній шар являє собою суміш, яка включає тирсу 50 мас. %, гіпс 37 мас. %, цемент - решта, а зовнішній шар включає стружку 80 мас. %, гіпс 80 мас. %, і цемент - решта, при цьому співвідношення товщини внутрішнього і зовнішнього шарів дорівнює 1: 2 [UA № 7494, Е04С 2/26, 1995]. Наявність гіпсу і цементу знижує екологічну чистоту панелі. Найближчим аналогом є панель будівельна дерев'яна, що складається з вогнебіостійких плит, рознесених по висоті рамою з дощок або брусів, вітро- і пароізолюючих листів плівки і теплозвукоізоляції - блоків, сформованих із суміші торфу і деревної тирси зі стружкою, взятих у рівних обсягах, просочених водним розчином азотно-фосфорних сполук, або пакетів суміші ущільнених вогнебіостійких деревної тирси і стружки, просочених тим же складом [RU № 2404331 С2, Е04В 2/00, 2010]. Зазначена панель є досить екологічно чистою, проте в ній є вітро- і пароізолюючі листи плівки, які знижують її екологічну чистоту. В основу корисної моделі поставлено задачу створити економічну, енергоефективну, екологічну панель будівельну, Поставлену задачу вирішують тим, що панель будівельна, виготовлена з дерева, з утеплювачем, згідно з корисною моделлю, містить подвійну раму, виготовлену з деревного брусу і скріплену сполучною рейкою, утеплювач - очерет запресовано всередину подвійної рами, на яку зовні і всередині нанесено глиняну штукатурку, панель із зовнішнього і внутрішнього боків закрита магнезитовими листами. Панель будівельна виготовлена з дерева хвойних порід, обробленого пож. біозахистом Страж № 2. У панелі будівельній використано брус перерізом 100×50 мм. Сполучна рейкою має переріз 50×50 мм. Подвійна рама скріплена сполучною рейкою за допомогою саморізів по дереву завдовжки 90 мм. Глиняна штукатурка складається із шарів глини з добавкою січки очерету і півгашеного вапна з додаванням піску. Шари глини мають товщину по 2 см. Магнезитовий лист із зовнішнього боку панелі має товщину 10 мм, а з внутрішнього боку 8 мм. Будинок з панелей, що заявляються, із солом'яним, очеретовим утеплювачем дешевше аналогів з традиційних матеріалів. Теплоізоляція панелі краще, ніж у дерев'яних або цеглових стін, тобто вище енергоефективність. Так, теплопровідність очерету у 7 разів нижче, ніж у цегли, і в 4 рази нижче, ніж у дерева. Наприклад, екологічну панель товщиною 45 см можна порівняти з 2,5метровою стіною з цегли. Дерево, глина, очерет - матеріали максимально сприятливі для здоров'я людини. Будинок, в якому застосовані будівельні панелі, що заявляються, є не лише нешкідливим, але також покращує стан здоров'я людини. Такі натуральні будинки - ідеальний варіант для усіх членів родини, але особливо для дітей, а також для людей, особливо чутливих до забруднення навколишнього середовища, що страждають астмою, алергією. Корисна модель пояснюється кресленням. Панель будівельна містить подвійну раму 1, виготовлену з деревного брусу перерізом 100×50 мм (хвойних порід, попередньо обробленого пож. біозахистом Страж № 2) і скріплену сполучною рейкою 2 (переріз 50×50 мм) за допомогою саморізів по дереву завдовжки 90 мм, утеплювач 3 - очерет, запресований всередину подвійної рами 1. На подвійну раму 1 зовні і всередині нанесено глиняну штукатурку 4, що складається із шарів глини з добавкою січки очерету і півгашеного вапна з додаванням піску, при цьому шари глини мають товщину по 2 см панель будівельна із зовнішнього боку закрита магнезитовим листом 5 товщиною 10 мм, а з внутрішнього боку магнезитовим листом 6 товщиною 8 мм. Для виробництва панелі використовують дерево хвойних порід, що попередньо обробляють пож. біозахистом Страж № 2. З бруса перерізом 100×50 мм виготовляють подвійну раму 1, яку 1 UA 104484 U 5 скріпляють сполучною рейкою 2 перерізом 50×50 мм за допомогою саморізів по дереву завдовжки 90 мм. Всередину подвійної рами 1 запресовують як утеплювач 3 органічний матеріал - (очерет) при тиску 120 Пар. Потім наносять шари глини по 2 см (зовні і всередині), додаючи в глину січку очерету і півгашене вапно з додаванням піску, для консервації і герметизації очерету. Після повного висихання глиняної штукатурки 4 (8 діб при середній температурі 22 °C) закривають панель із зовнішнього боку магнезитовим листом 5 товщиною 10 мм, з внутрішньої сторони - магнезитовим листом 6 товщиною 8 мм. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Панель будівельна, виготовлена з дерева, з утеплювачем, яка відрізняється тим, що містить подвійну раму, виготовлену з деревного брусу і скріплену сполучною рейкою, утеплювач очерет запресовано всередину подвійної рами, на яку зовні і всередині нанесено глиняну штукатурку, панель із зовнішнього і внутрішнього боків закрита магнезитовими листами. 2. Панель будівельна за п. 1, яка відрізняється тим, що виготовлена з дерева хвойних порід, обробленого пож. біозахистом Страж № 2. 3. Панель будівельна за п. 1, яка відрізняється тим, що використано брус перерізом 100×50 мм. 4. Панель будівельна за п. 1, яка відрізняється тим, що сполучна рейкою має переріз 50×50 мм. 5. Панель будівельна за п. 1, яка відрізняється тим, що подвійна рама скріплена сполучною рейкою за допомогою саморізів по дереву завдовжки 90 мм. 6. Панель будівельна за п. 1, яка відрізняється тим, що глиняна штукатурка складається із шарів глини з добавкою січки очерету і півгашеного вапна з додаванням піску. 7. Панель будівельна за п. 1, яка відрізняється тим, що шари глини мають товщину по 2 см. 8. Панель будівельна за п. 1, яка відрізняється тим, що магнезитовий лист із зовнішнього боку панелі має товщину 10 мм, а з внутрішнього боку - 8 мм. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
