Дисмембратор

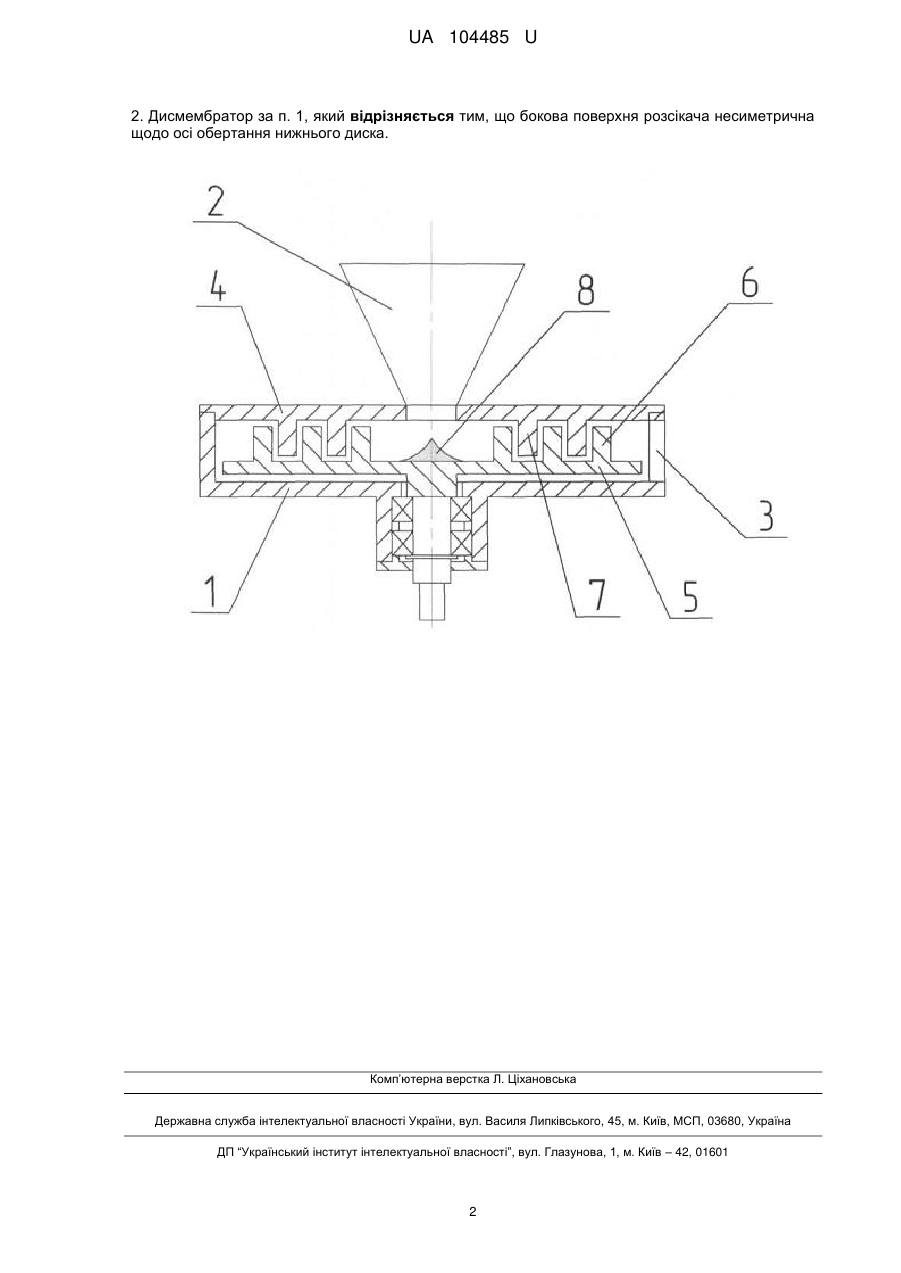

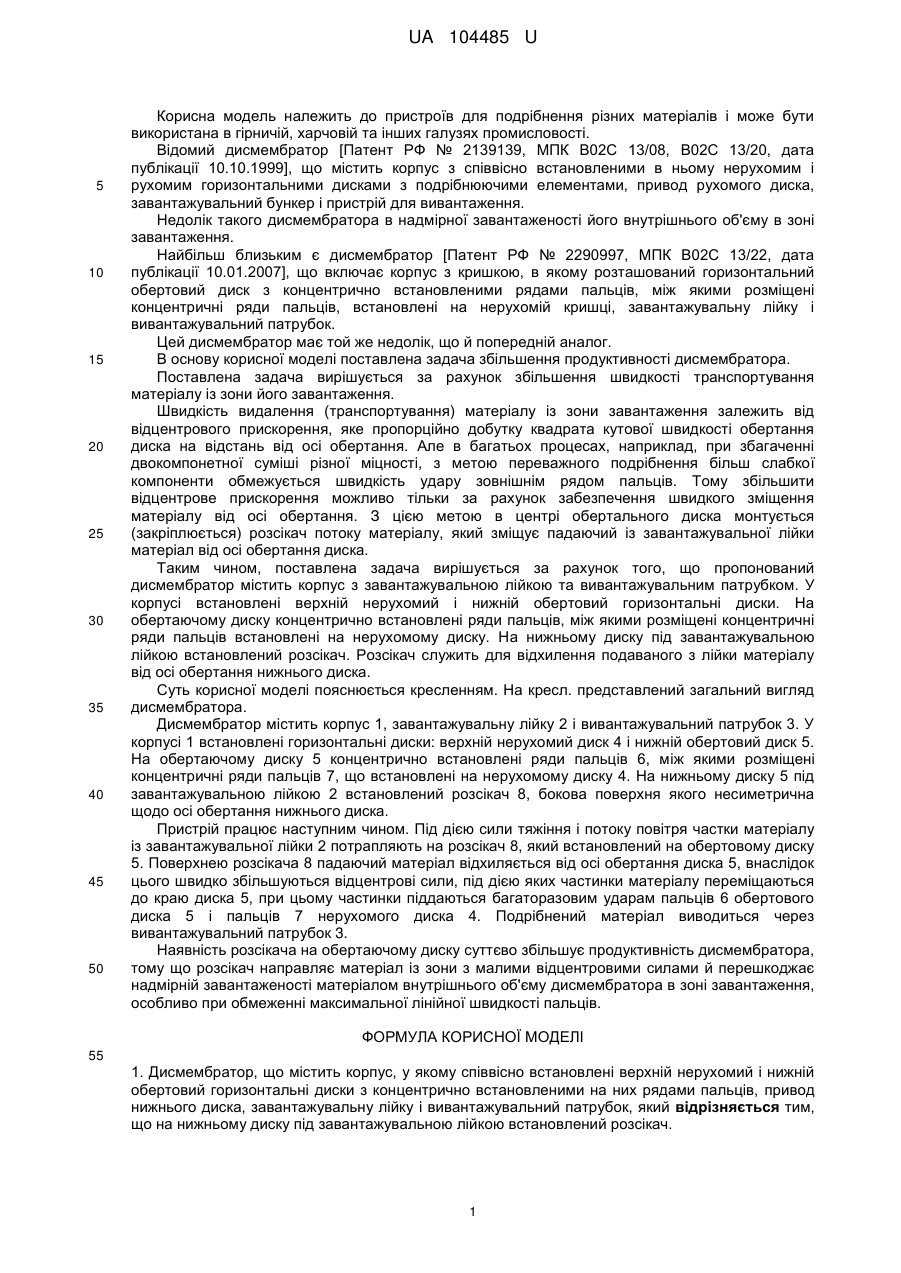

Реферат: Дисмембратор містить корпус, у якому співвісно встановлені верхній нерухомий і нижній обертовий горизонтальні диски з концентрично встановленими на них рядами пальців, привод нижнього диска, завантажувальну лійку і вивантажувальний патрубок. При цьому на нижньому диску під завантажувальною лійкою встановлений розсікач. UA 104485 U (12) UA 104485 U UA 104485 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до пристроїв для подрібнення різних матеріалів і може бути використана в гірничій, харчовій та інших галузях промисловості. Відомий дисмембратор [Патент РФ № 2139139, МПК В02С 13/08, В02С 13/20, дата публікації 10.10.1999], що містить корпус з співвісно встановленими в ньому нерухомим і рухомим горизонтальними дисками з подрібнюючими елементами, привод рухомого диска, завантажувальний бункер і пристрій для вивантаження. Недолік такого дисмембратора в надмірної завантаженості його внутрішнього об'єму в зоні завантаження. Найбільш близьким є дисмембратор [Патент РФ № 2290997, МПК В02С 13/22, дата публікації 10.01.2007], що включає корпус з кришкою, в якому розташований горизонтальний обертовий диск з концентрично встановленими рядами пальців, між якими розміщені концентричні ряди пальців, встановлені на нерухомій кришці, завантажувальну лійку і вивантажувальний патрубок. Цей дисмембратор має той же недолік, що й попередній аналог. В основу корисної моделі поставлена задача збільшення продуктивності дисмембратора. Поставлена задача вирішується за рахунок збільшення швидкості транспортування матеріалу із зони його завантаження. Швидкість видалення (транспортування) матеріалу із зони завантаження залежить від відцентрового прискорення, яке пропорційно добутку квадрата кутової швидкості обертання диска на відстань від осі обертання. Але в багатьох процесах, наприклад, при збагаченні двокомпонетної суміші різної міцності, з метою переважного подрібнення більш слабкої компоненти обмежується швидкість удару зовнішнім рядом пальців. Тому збільшити відцентрове прискорення можливо тільки за рахунок забезпечення швидкого зміщення матеріалу від осі обертання. З цією метою в центрі обертального диска монтується (закріплюється) розсікач потоку матеріалу, який зміщує падаючий із завантажувальної лійки матеріал від осі обертання диска. Таким чином, поставлена задача вирішується за рахунок того, що пропонований дисмембратор містить корпус з завантажувальною лійкою та вивантажувальним патрубком. У корпусі встановлені верхній нерухомий і нижній обертовий горизонтальні диски. На обертаючому диску концентрично встановлені ряди пальців, між якими розміщені концентричні ряди пальців встановлені на нерухомому диску. На нижньому диску під завантажувальною лійкою встановлений розсікач. Розсікач служить для відхилення подаваного з лійки матеріалу від осі обертання нижнього диска. Суть корисної моделі пояснюється кресленням. На кресл. представлений загальний вигляд дисмембратора. Дисмембратор містить корпус 1, завантажувальну лійку 2 і вивантажувальний патрубок 3. У корпусі 1 встановлені горизонтальні диски: верхній нерухомий диск 4 і нижній обертовий диск 5. На обертаючому диску 5 концентрично встановлені ряди пальців 6, між якими розміщені концентричні ряди пальців 7, що встановлені на нерухомому диску 4. На нижньому диску 5 під завантажувальною лійкою 2 встановлений розсікач 8, бокова поверхня якого несиметрична щодо осі обертання нижнього диска. Пристрій працює наступним чином. Під дією сили тяжіння і потоку повітря частки матеріалу із завантажувальної лійки 2 потрапляють на розсікач 8, який встановлений на обертовому диску 5. Поверхнею розсікача 8 падаючий матеріал відхиляється від осі обертання диска 5, внаслідок цього швидко збільшуються відцентрові сили, під дією яких частинки матеріалу переміщаються до краю диска 5, при цьому частинки піддаються багаторазовим ударам пальців 6 обертового диска 5 і пальців 7 нерухомого диска 4. Подрібнений матеріал виводиться через вивантажувальний патрубок 3. Наявність розсікача на обертаючому диску суттєво збільшує продуктивність дисмембратора, тому що розсікач направляє матеріал із зони з малими відцентровими силами й перешкоджає надмірній завантаженості матеріалом внутрішнього об'єму дисмембратора в зоні завантаження, особливо при обмеженні максимальної лінійної швидкості пальців. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Дисмембратор, що містить корпус, у якому співвісно встановлені верхній нерухомий і нижній обертовий горизонтальні диски з концентрично встановленими на них рядами пальців, привод нижнього диска, завантажувальну лійку і вивантажувальний патрубок, який відрізняється тим, що на нижньому диску під завантажувальною лійкою встановлений розсікач. 1 UA 104485 U 2. Дисмембратор за п. 1, який відрізняється тим, що бокова поверхня розсікача несиметрична щодо осі обертання нижнього диска. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
