Регенеративний повітропідігрівник

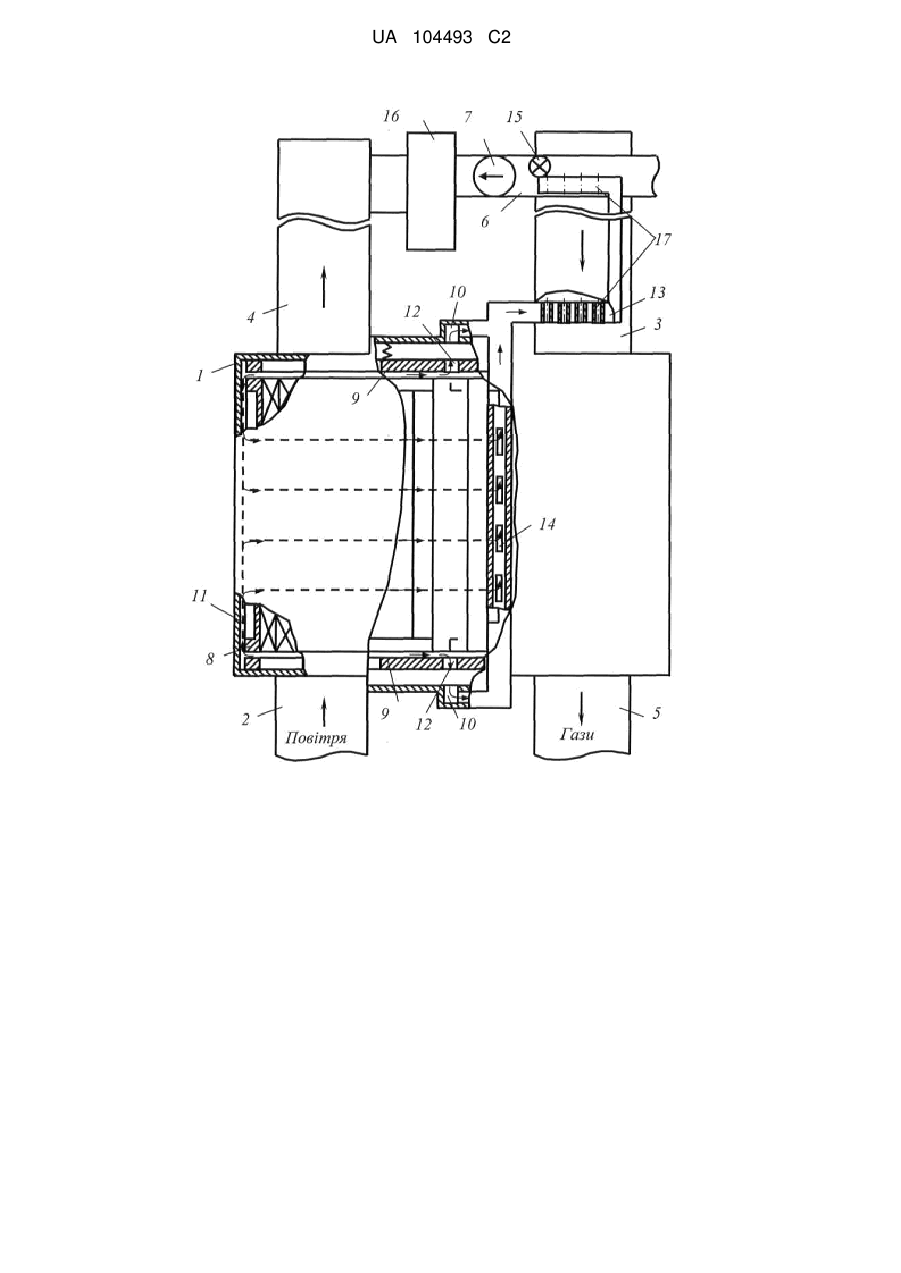

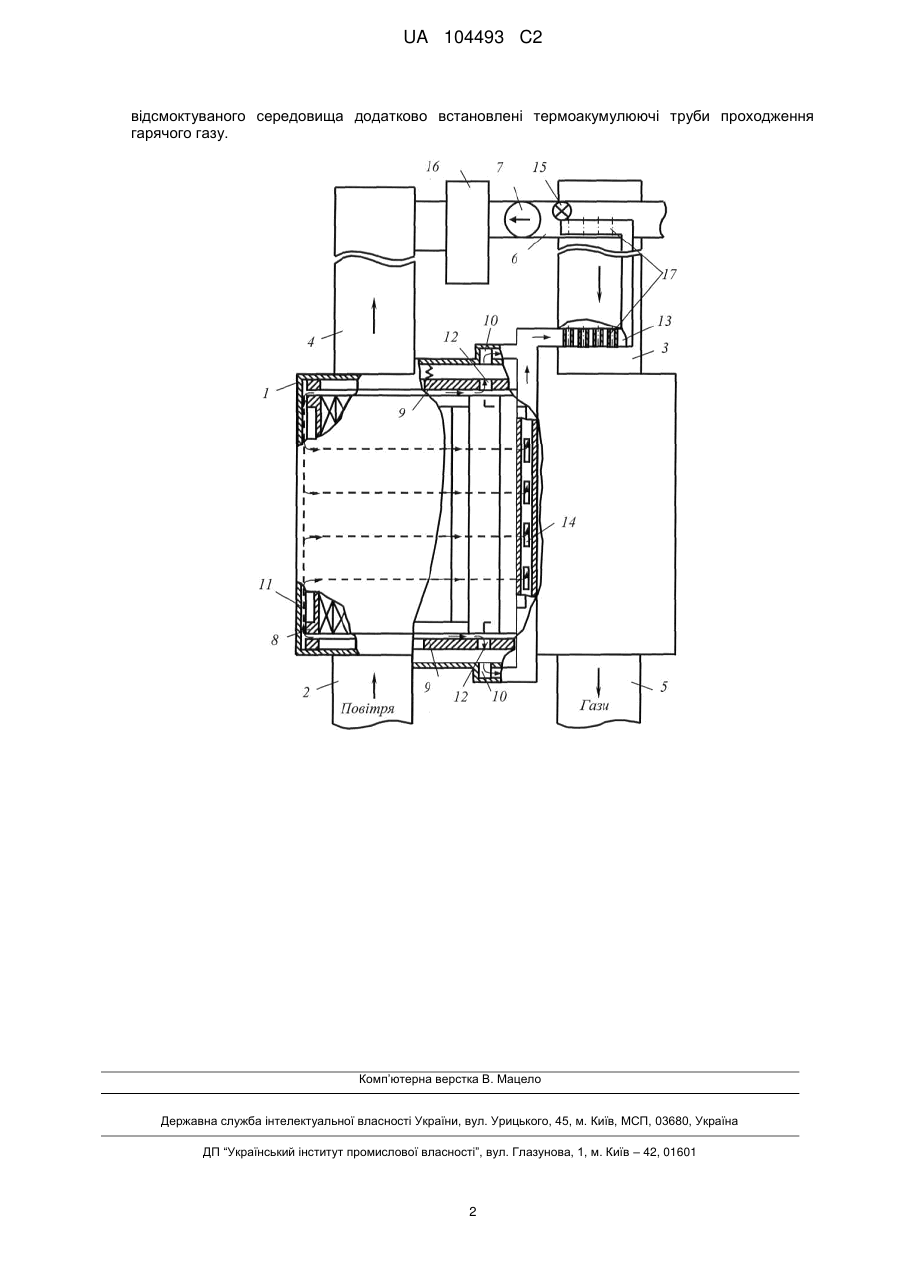

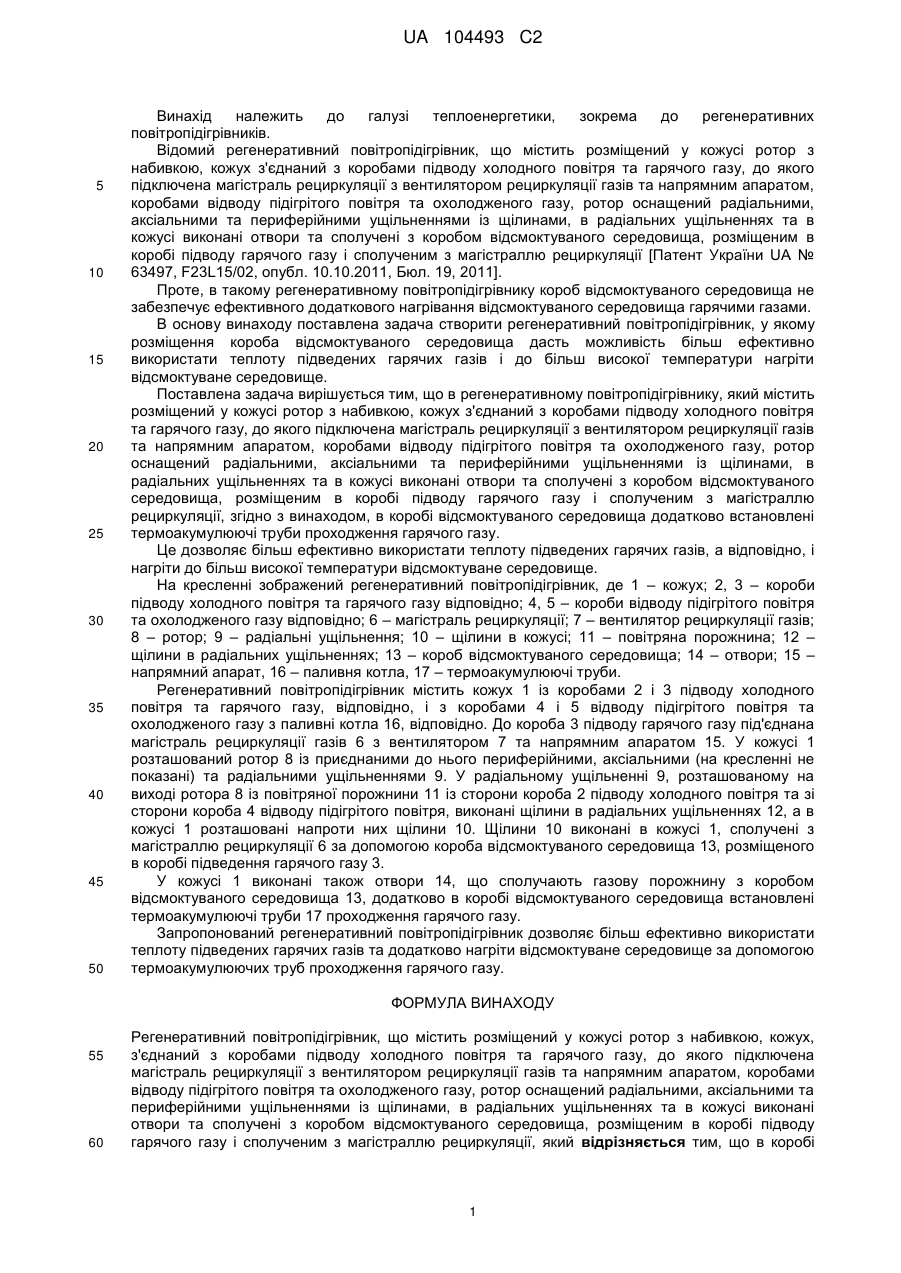

Реферат: Регенеративний повітропідігрівник містить розміщений у кожусі ротор з набивкою. Кожух з'єднаний з коробами підводу холодного повітря та гарячого газу, до якого підключена магістраль рециркуляції з вентилятором рециркуляції газів та напрямним апаратом, коробами відводу підігрітого повітря та охолодженого газу. Ротор оснащений радіальними, аксіальними та периферійними ущільненнями із щілинами. В радіальних ущільненнях та в кожусі виконані отвори та сполучені з коробом відсмоктуваного середовища. Короб відсмоктуваного середовища розміщений в коробі підводу гарячого газу і сполучений з магістраллю рециркуляції. В коробі відсмоктуваного середовища додатково встановлені термоакумулюючі труби проходження гарячого газу. Забезпечується більш ефективне використання теплоти підведених гарячих газів. UA 104493 C2 (12) UA 104493 C2 UA 104493 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до галузі теплоенергетики, зокрема до регенеративних повітропідігрівників. Відомий регенеративний повітропідігрівник, що містить розміщений у кожусі ротор з набивкою, кожух з'єднаний з коробами підводу холодного повітря та гарячого газу, до якого підключена магістраль рециркуляції з вентилятором рециркуляції газів та напрямним апаратом, коробами відводу підігрітого повітря та охолодженого газу, ротор оснащений радіальними, аксіальними та периферійними ущільненнями із щілинами, в радіальних ущільненнях та в кожусі виконані отвори та сполучені з коробом відсмоктуваного середовища, розміщеним в коробі підводу гарячого газу і сполученим з магістраллю рециркуляції [Патент України UA № 63497, F23L15/02, опубл. 10.10.2011, Бюл. 19, 2011]. Проте, в такому регенеративному повітропідігрівнику короб відсмоктуваного середовища не забезпечує ефективного додаткового нагрівання відсмоктуваного середовища гарячими газами. В основу винаходу поставлена задача створити регенеративний повітропідігрівник, у якому розміщення короба відсмоктуваного середовища дасть можливість більш ефективно використати теплоту підведених гарячих газів і до більш високої температури нагріти відсмоктуване середовище. Поставлена задача вирішується тим, що в регенеративному повітропідігрівнику, який містить розміщений у кожусі ротор з набивкою, кожух з'єднаний з коробами підводу холодного повітря та гарячого газу, до якого підключена магістраль рециркуляції з вентилятором рециркуляції газів та напрямним апаратом, коробами відводу підігрітого повітря та охолодженого газу, ротор оснащений радіальними, аксіальними та периферійними ущільненнями із щілинами, в радіальних ущільненнях та в кожусі виконані отвори та сполучені з коробом відсмоктуваного середовища, розміщеним в коробі підводу гарячого газу і сполученим з магістраллю рециркуляції, згідно з винаходом, в коробі відсмоктуваного середовища додатково встановлені термоакумулюючі труби проходження гарячого газу. Це дозволяє більш ефективно використати теплоту підведених гарячих газів, а відповідно, і нагріти до більш високої температури відсмоктуване середовище. На кресленні зображений регенеративний повітропідігрівник, де 1 – кожух; 2, 3 – короби підводу холодного повітря та гарячого газу відповідно; 4, 5 – короби відводу підігрітого повітря та охолодженого газу відповідно; 6 – магістраль рециркуляції; 7 – вентилятор рециркуляції газів; 8 – ротор; 9 – радіальні ущільнення; 10 – щілини в кожусі; 11 – повітряна порожнина; 12 – щілини в радіальних ущільненнях; 13 – короб відсмоктуваного середовища; 14 – отвори; 15 – напрямний апарат, 16 – паливня котла, 17 – термоакумулюючі труби. Регенеративний повітропідігрівник містить кожух 1 із коробами 2 і 3 підводу холодного повітря та гарячого газу, відповідно, і з коробами 4 і 5 відводу підігрітого повітря та охолодженого газу з паливні котла 16, відповідно. До короба 3 підводу гарячого газу під'єднана магістраль рециркуляції газів 6 з вентилятором 7 та напрямним апаратом 15. У кожусі 1 розташований ротор 8 із приєднаними до нього периферійними, аксіальними (на кресленні не показані) та радіальними ущільненнями 9. У радіальному ущільненні 9, розташованому на виході ротора 8 із повітряної порожнини 11 із сторони короба 2 підводу холодного повітря та зі сторони короба 4 відводу підігрітого повітря, виконані щілини в радіальних ущільненнях 12, а в кожусі 1 розташовані напроти них щілини 10. Щілини 10 виконані в кожусі 1, сполучені з магістраллю рециркуляції 6 за допомогою короба відсмоктуваного середовища 13, розміщеного в коробі підведення гарячого газу 3. У кожусі1 виконані також отвори 14, що сполучають газову порожнину з коробом відсмоктуваного середовища 13, додатково в коробі відсмоктуваного середовища встановлені термоакумулюючі труби 17 проходження гарячого газу. Запропонований регенеративний повітропідігрівник дозволяє більш ефективно використати теплоту підведених гарячих газів та додатково нагріти відсмоктуване середовище за допомогою термоакумулюючих труб проходження гарячого газу. ФОРМУЛА ВИНАХОДУ 55 60 Регенеративний повітропідігрівник, що містить розміщений у кожусі ротор з набивкою, кожух, з'єднаний з коробами підводу холодного повітря та гарячого газу, до якого підключена магістраль рециркуляції з вентилятором рециркуляції газів та напрямним апаратом, коробами відводу підігрітого повітря та охолодженого газу, ротор оснащений радіальними, аксіальними та периферійними ущільненнями із щілинами, в радіальних ущільненнях та в кожусі виконані отвори та сполучені з коробом відсмоктуваного середовища, розміщеним в коробі підводу гарячого газу і сполученим з магістраллю рециркуляції, який відрізняється тим, що в коробі 1 UA 104493 C2 відсмоктуваного середовища додатково встановлені термоакумулюючі труби проходження гарячого газу. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
