Регенеративний повітропідігрівник

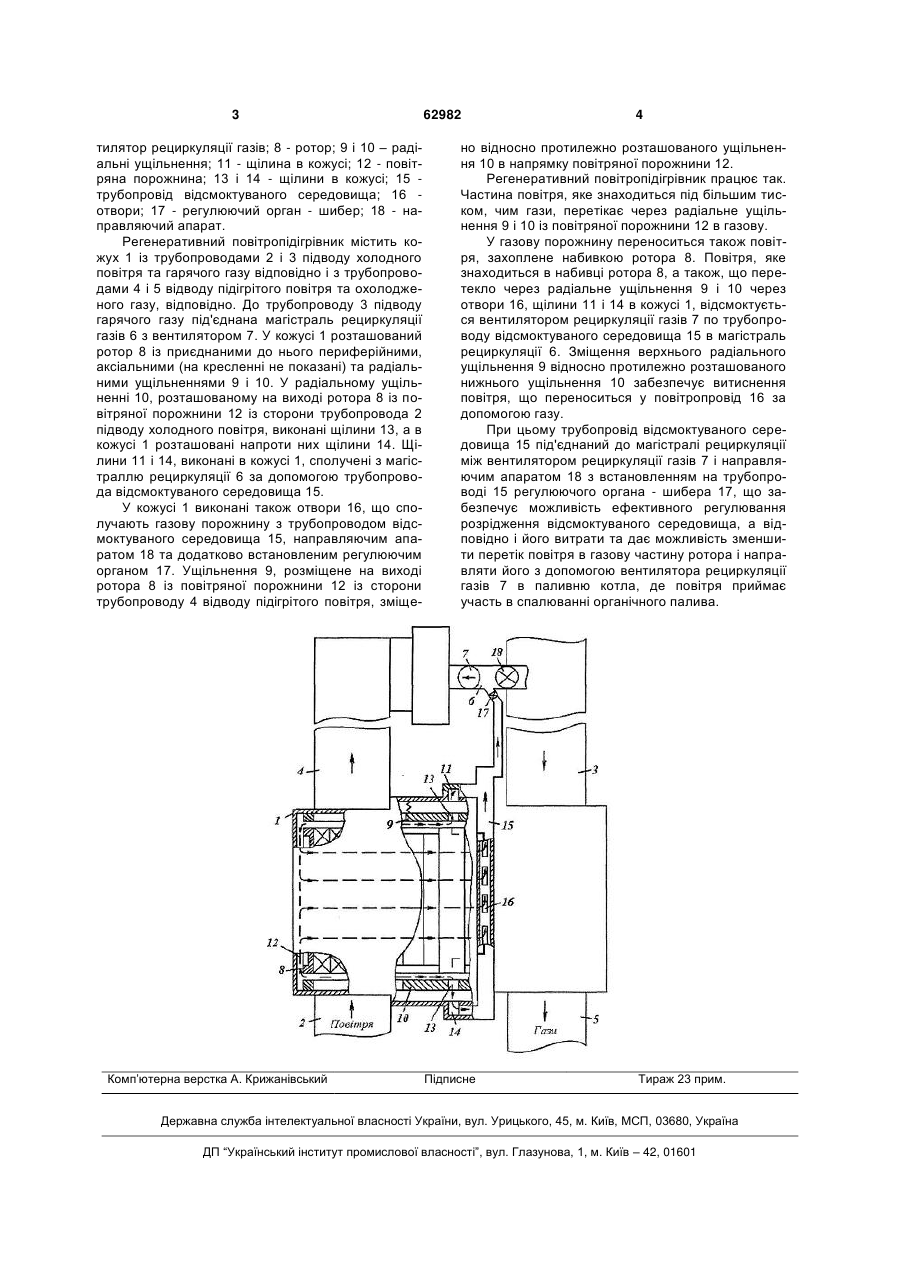

Регенеративний повітропідігрівник, що містить розміщений у кожусі ротор з набивкою, кожух з'єднаний з трубопроводами підводу холодного повіт 3 тилятор рециркуляції газів; 8 - ротор; 9 і 10 – радіальні ущільнення; 11 - щілина в кожусі; 12 - повітряна порожнина; 13 і 14 - щілини в кожусі; 15 трубопровід відсмоктуваного середовища; 16 отвори; 17 - регулюючий орган - шибер; 18 - направляючий апарат. Регенеративний повітропідігрівник містить кожух 1 із трубопроводами 2 і 3 підводу холодного повітря та гарячого газу відповідно і з трубопроводами 4 і 5 відводу підігрітого повітря та охолодженого газу, відповідно. До трубопроводу 3 підводу гарячого газу під'єднана магістраль рециркуляції газів 6 з вентилятором 7. У кожусі 1 розташований ротор 8 із приєднаними до нього периферійними, аксіальними (на кресленні не показані) та радіальними ущільненнями 9 і 10. У радіальному ущільненні 10, розташованому на виході ротора 8 із повітряної порожнини 12 із сторони трубопровода 2 підводу холодного повітря, виконані щілини 13, а в кожусі 1 розташовані напроти них щілини 14. Щілини 11 і 14, виконані в кожусі 1, сполучені з магістраллю рециркуляції 6 за допомогою трубопровода відсмоктуваного середовища 15. У кожусі 1 виконані також отвори 16, що сполучають газову порожнину з трубопроводом відсмоктуваного середовища 15, направляючим апаратом 18 та додатково встановленим регулюючим органом 17. Ущільнення 9, розміщене на виході ротора 8 із повітряної порожнини 12 із сторони трубопроводу 4 відводу підігрітого повітря, зміще Комп’ютерна верстка А. Крижанівський 62982 4 но відносно протилежно розташованого ущільнення 10 в напрямку повітряної порожнини 12. Регенеративний повітропідігрівник працює так. Частина повітря, яке знаходиться під більшим тиском, чим гази, перетікає через радіальне ущільнення 9 і 10 із повітряної порожнини 12 в газову. У газову порожнину переноситься також повітря, захоплене набивкою ротора 8. Повітря, яке знаходиться в набивці ротора 8, а також, що перетекло через радіальне ущільнення 9 і 10 через отвори 16, щілини 11 і 14 в кожусі 1, відсмоктується вентилятором рециркуляції газів 7 по трубопроводу відсмоктуваного середовища 15 в магістраль рециркуляції 6. Зміщення верхнього радіального ущільнення 9 відносно протилежно розташованого нижнього ущільнення 10 забезпечує витиснення повітря, що переноситься у повітропровід 16 за допомогою газу. При цьому трубопровід відсмоктуваного середовища 15 під'єднаний до магістралі рециркуляції між вентилятором рециркуляції газів 7 і направляючим апаратом 18 з встановленням на трубопроводі 15 регулюючого органа - шибера 17, що забезпечує можливість ефективного регулювання розрідження відсмоктуваного середовища, а відповідно і його витрати та дає можливість зменшити перетік повітря в газову частину ротора і направляти його з допомогою вентилятора рециркуляції газів 7 в паливню котла, де повітря приймає участь в спалюванні органічного палива. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
