Повітропідігрівник котла

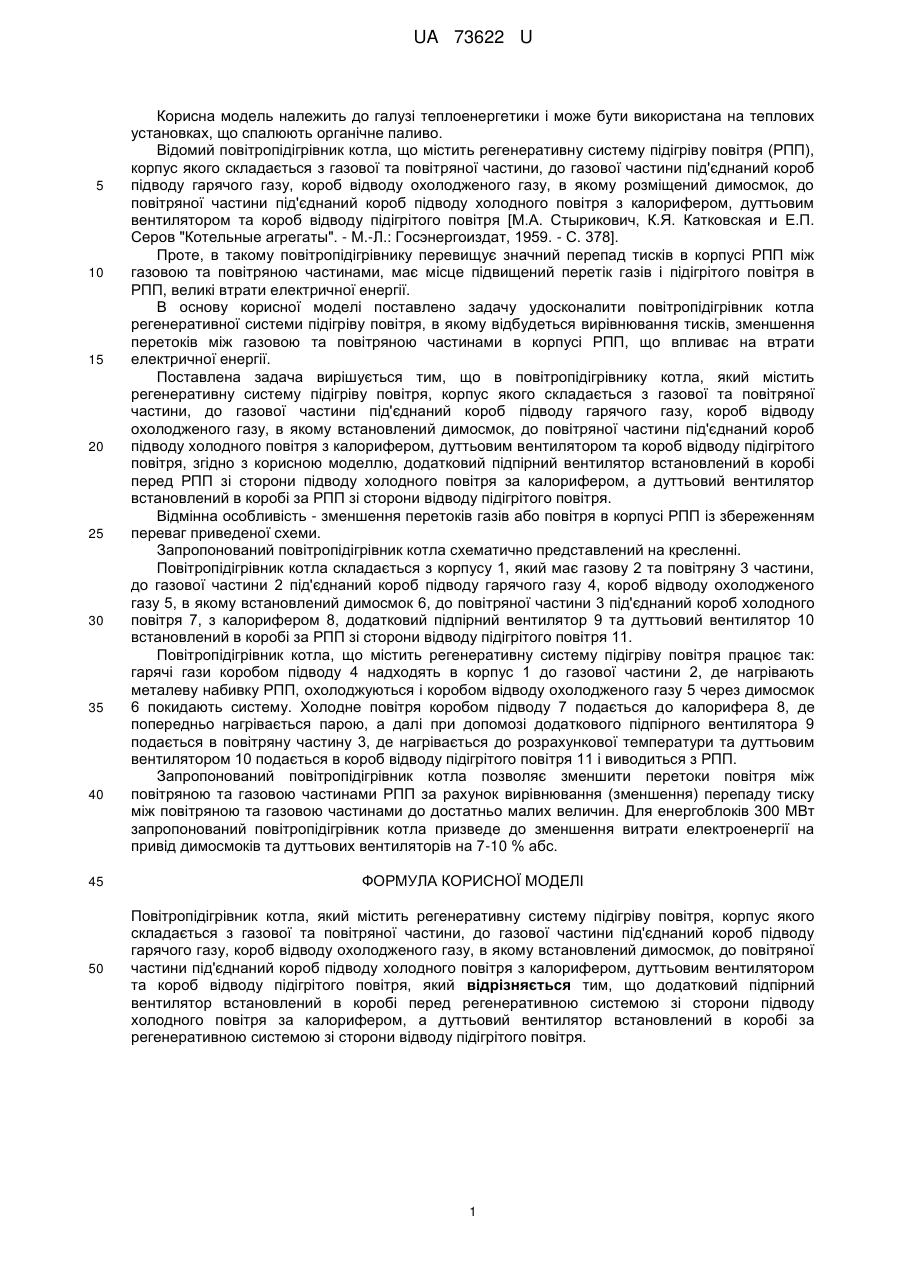

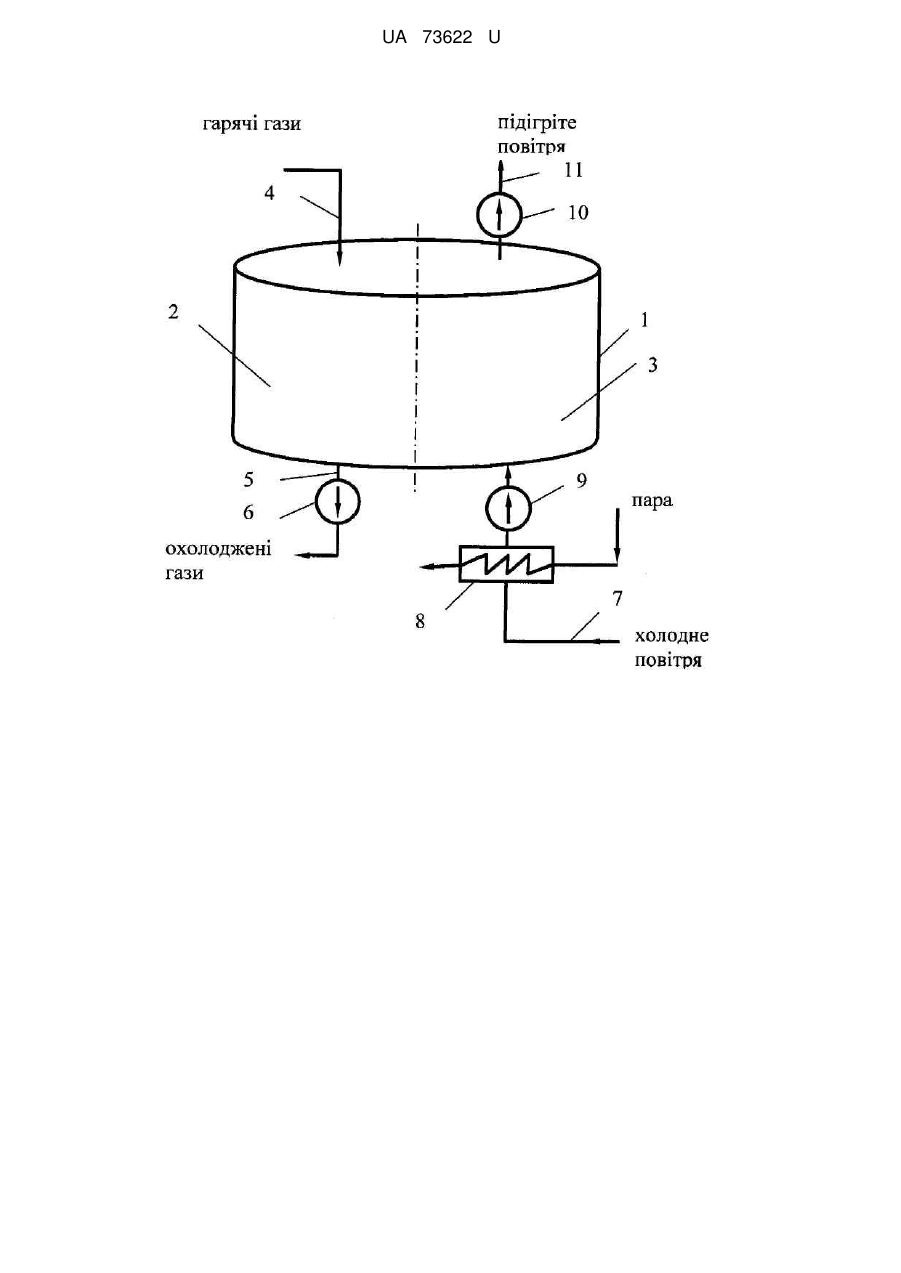

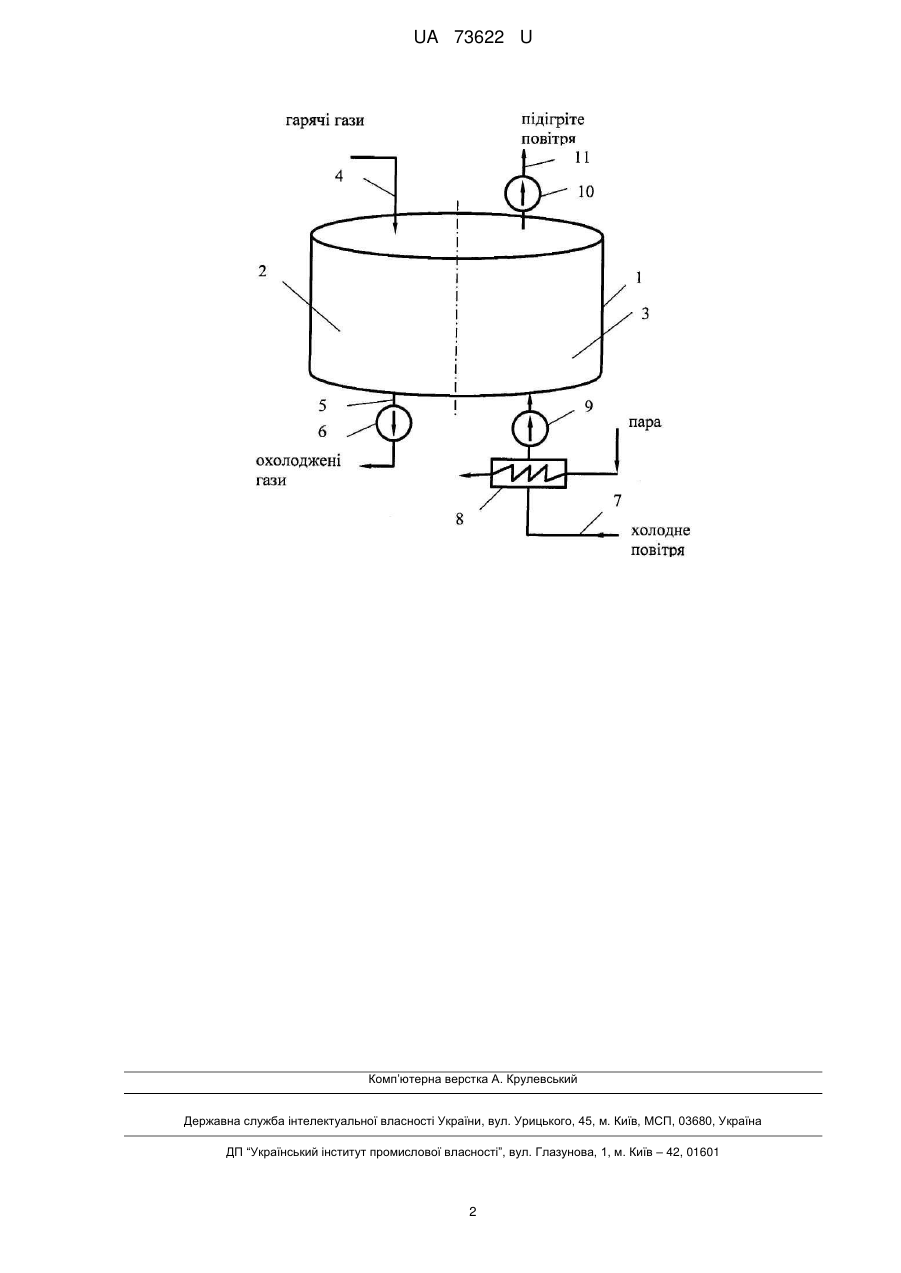

Реферат: UA 73622 U UA 73622 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі теплоенергетики і може бути використана на теплових установках, що спалюють органічне паливо. Відомий повітропідігрівник котла, що містить регенеративну систему підігріву повітря (РПП), корпус якого складається з газової та повітряної частини, до газової частини під'єднаний короб підводу гарячого газу, короб відводу охолодженого газу, в якому розміщений димосмок, до повітряної частини під'єднаний короб підводу холодного повітря з калорифером, дуттьовим вентилятором та короб відводу підігрітого повітря [М.А. Стырикович, К.Я. Катковская и Е.П. Серов "Котельные агрегаты". - М.-Л.: Госэнергоиздат, 1959. - С. 378]. Проте, в такому повітропідігрівнику перевищує значний перепад тисків в корпусі РПП між газовою та повітряною частинами, має місце підвищений перетік газів і підігрітого повітря в РПП, великі втрати електричної енергії. В основу корисної моделі поставлено задачу удосконалити повітропідігрівник котла регенеративної системи підігріву повітря, в якому відбудеться вирівнювання тисків, зменшення перетоків між газовою та повітряною частинами в корпусі РПП, що впливає на втрати електричної енергії. Поставлена задача вирішується тим, що в повітропідігрівнику котла, який містить регенеративну систему підігріву повітря, корпус якого складається з газової та повітряної частини, до газової частини під'єднаний короб підводу гарячого газу, короб відводу охолодженого газу, в якому встановлений димосмок, до повітряної частини під'єднаний короб підводу холодного повітря з калорифером, дуттьовим вентилятором та короб відводу підігрітого повітря, згідно з корисною моделлю, додатковий підпірний вентилятор встановлений в коробі перед РПП зі сторони підводу холодного повітря за калорифером, а дуттьовий вентилятор встановлений в коробі за РПП зі сторони відводу підігрітого повітря. Відмінна особливість - зменшення перетоків газів або повітря в корпусі РПП із збереженням переваг приведеної схеми. Запропонований повітропідігрівник котла схематично представлений на кресленні. Повітропідігрівник котла складається з корпусу 1, який має газову 2 та повітряну 3 частини, до газової частини 2 під'єднаний короб підводу гарячого газу 4, короб відводу охолодженого газу 5, в якому встановлений димосмок 6, до повітряної частини 3 під'єднаний короб холодного повітря 7, з калорифером 8, додатковий підпірний вентилятор 9 та дуттьовий вентилятор 10 встановлений в коробі за РПП зі сторони відводу підігрітого повітря 11. Повітропідігрівник котла, що містить регенеративну систему підігріву повітря працює так: гарячі гази коробом підводу 4 надходять в корпус 1 до газової частини 2, де нагрівають металеву набивку РПП, охолоджуються і коробом відводу охолодженого газу 5 через димосмок 6 покидають систему. Холодне повітря коробом підводу 7 подається до калорифера 8, де попередньо нагрівається парою, а далі при допомозі додаткового підпірного вентилятора 9 подається в повітряну частину 3, де нагрівається до розрахункової температури та дуттьовим вентилятором 10 подається в короб відводу підігрітого повітря 11 і виводиться з РПП. Запропонований повітропідігрівник котла позволяє зменшити перетоки повітря між повітряною та газовою частинами РПП за рахунок вирівнювання (зменшення) перепаду тиску між повітряною та газовою частинами до достатньо малих величин. Для енергоблоків 300 МВт запропонований повітропідігрівник котла призведе до зменшення витрати електроенергії на привід димосмоків та дуттьових вентиляторів на 7-10 % абс. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Повітропідігрівник котла, який містить регенеративну систему підігріву повітря, корпус якого складається з газової та повітряної частини, до газової частини під'єднаний короб підводу гарячого газу, короб відводу охолодженого газу, в якому встановлений димосмок, до повітряної частини під'єднаний короб підводу холодного повітря з калорифером, дуттьовим вентилятором та короб відводу підігрітого повітря, який відрізняється тим, що додатковий підпірний вентилятор встановлений в коробі перед регенеративною системою зі сторони підводу холодного повітря за калорифером, а дуттьовий вентилятор встановлений в коробі за регенеративною системою зі сторони відводу підігрітого повітря. 1 UA 73622 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
