Трансформаторний датчик лінійних переміщень

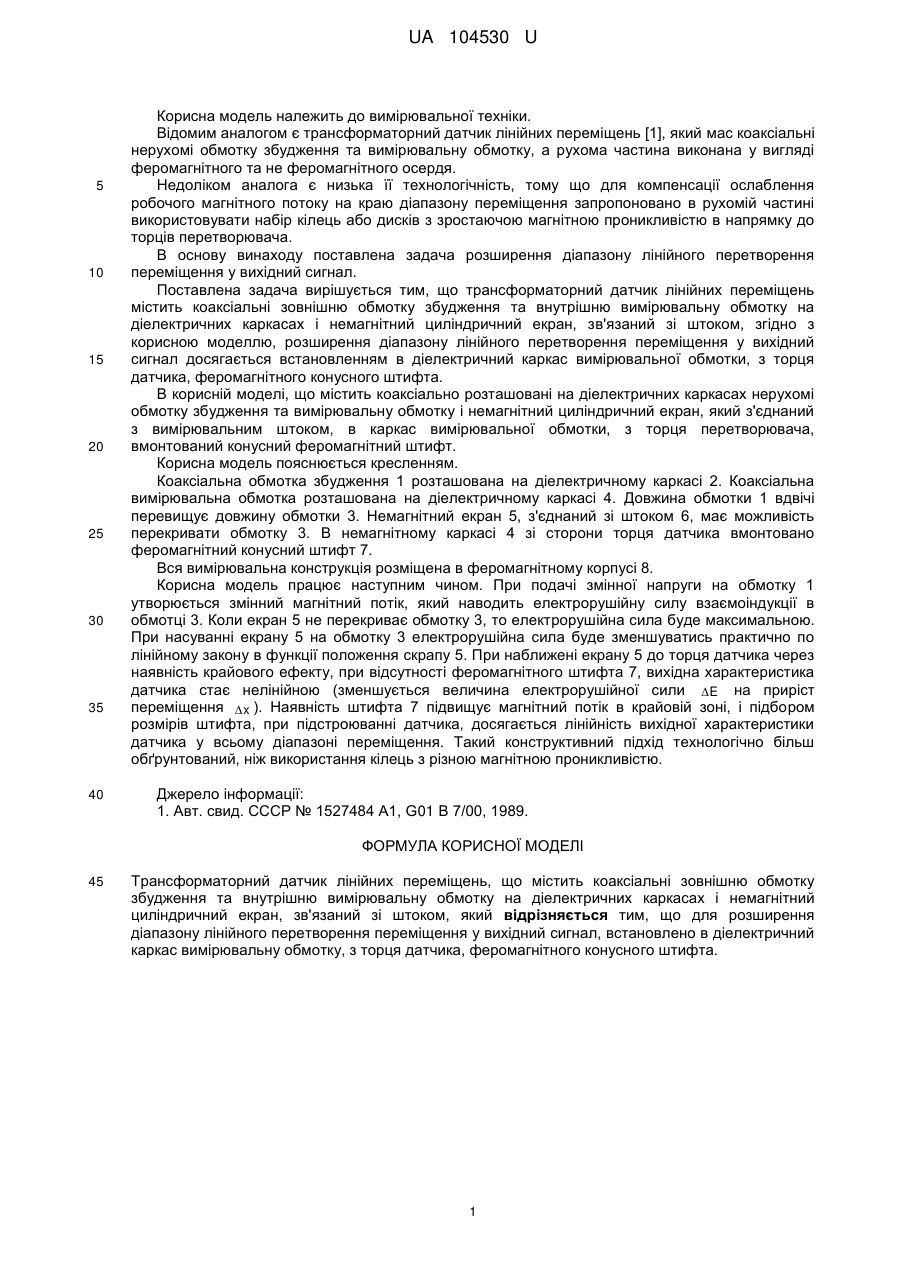

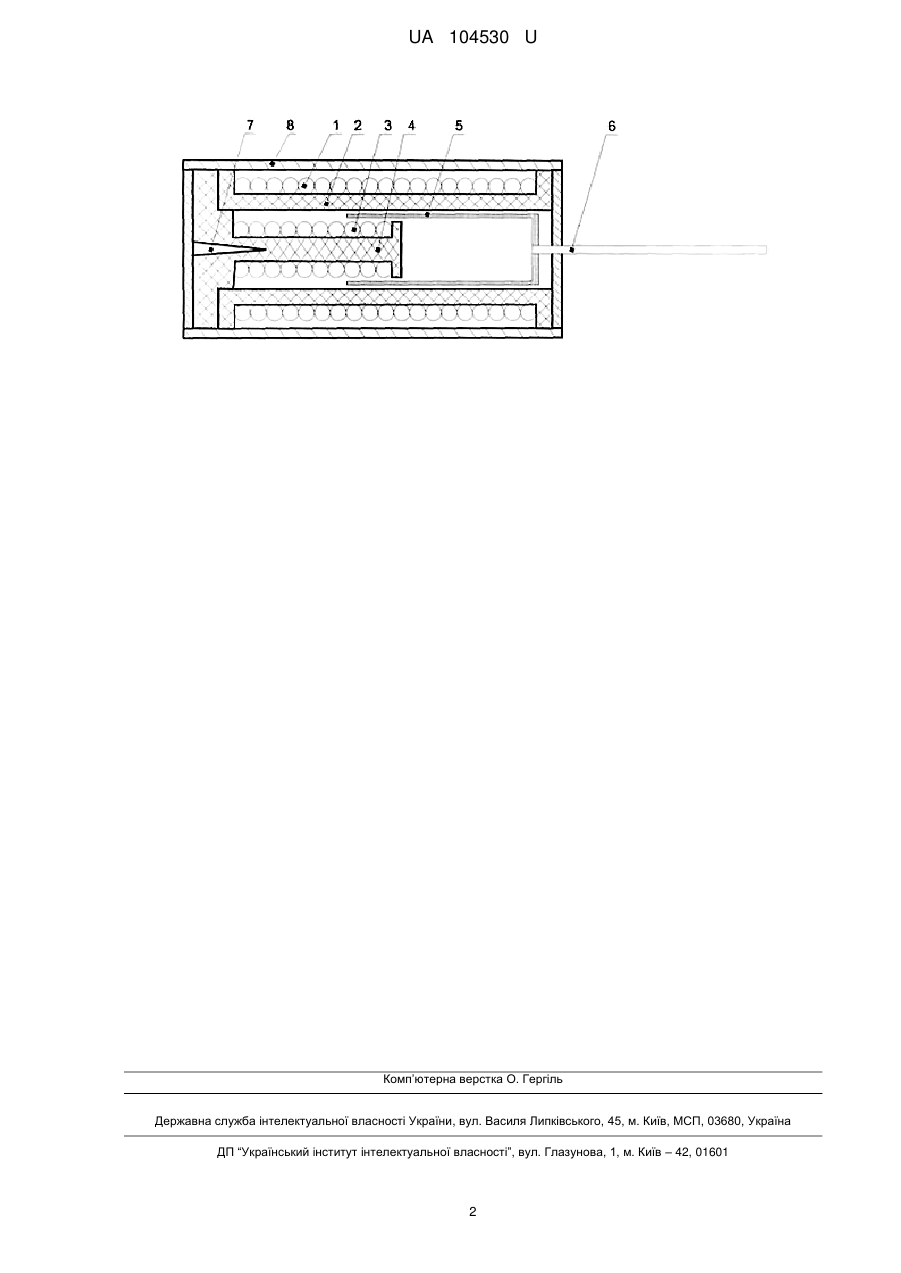

Реферат: Трансформаторний датчик лінійних переміщень містить коаксіальні зовнішню обмотку збудження та внутрішню вимірювальну обмотку на діелектричних каркасах і немагнітний циліндричний екран, зв'язаний зі штоком. Для розширення діапазону лінійного перетворення переміщення у вихідний сигнал, встановлено в діелектричний каркас вимірювальну обмотку, з торця датчика, феромагнітного конусного штифта. UA 104530 U (54) ТРАНСФОРМАТОРНИЙ ДАТЧИК ЛІНІЙНИХ ПЕРЕМІЩЕНЬ UA 104530 U UA 104530 U 5 10 15 20 25 30 35 40 Корисна модель належить до вимірювальної техніки. Відомим аналогом є трансформаторний датчик лінійних переміщень [1], який мас коаксіальні нерухомі обмотку збудження та вимірювальну обмотку, а рухома частина виконана у вигляді феромагнітного та не феромагнітного осердя. Недоліком аналога є низька її технологічність, тому що для компенсації ослаблення робочого магнітного потоку на краю діапазону переміщення запропоновано в рухомій частині використовувати набір кілець або дисків з зростаючою магнітною проникливістю в напрямку до торців перетворювача. В основу винаходу поставлена задача розширення діапазону лінійного перетворення переміщення у вихідний сигнал. Поставлена задача вирішується тим, що трансформаторний датчик лінійних переміщень містить коаксіальні зовнішню обмотку збудження та внутрішню вимірювальну обмотку на діелектричних каркасах і немагнітний циліндричний екран, зв'язаний зі штоком, згідно з корисною моделлю, розширення діапазону лінійного перетворення переміщення у вихідний сигнал досягається встановленням в діелектричний каркас вимірювальної обмотки, з торця датчика, феромагнітного конусного штифта. В корисній моделі, що містить коаксіально розташовані на діелектричних каркасах нерухомі обмотку збудження та вимірювальну обмотку і немагнітний циліндричний екран, який з'єднаний з вимірювальним штоком, в каркас вимірювальної обмотки, з торця перетворювача, вмонтований конусний феромагнітний штифт. Корисна модель пояснюється кресленням. Коаксіальна обмотка збудження 1 розташована на діелектричному каркасі 2. Коаксіальна вимірювальна обмотка розташована на діелектричному каркасі 4. Довжина обмотки 1 вдвічі перевищує довжину обмотки 3. Немагнітний екран 5, з'єднаний зі штоком 6, має можливість перекривати обмотку 3. В немагнітному каркасі 4 зі сторони торця датчика вмонтовано феромагнітний конусний штифт 7. Вся вимірювальна конструкція розміщена в феромагнітному корпусі 8. Корисна модель працює наступним чином. При подачі змінної напруги на обмотку 1 утворюється змінний магнітний потік, який наводить електрорушійну силу взаємоіндукції в обмотці 3. Коли екран 5 не перекриває обмотку 3, то електрорушійна сила буде максимальною. При насуванні екрану 5 на обмотку 3 електрорушійна сила буде зменшуватись практично по лінійному закону в функції положення скрапу 5. При наближені екрану 5 до торця датчика через наявність крайового ефекту, при відсутності феромагнітного штифта 7, вихідна характеристика датчика стає нелінійною (зменшується величина електрорушійної сили E на приріст переміщення  x ). Наявність штифта 7 підвищує магнітний потік в крайовій зоні, і підбором розмірів штифта, при підстроюванні датчика, досягається лінійність вихідної характеристики датчика у всьому діапазоні переміщення. Такий конструктивний підхід технологічно більш обґрунтований, ніж використання кілець з різною магнітною проникливістю. Джерело інформації: 1. Авт. свид. СССР № 1527484 А1, G01 В 7/00, 1989. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Трансформаторний датчик лінійних переміщень, що містить коаксіальні зовнішню обмотку збудження та внутрішню вимірювальну обмотку на діелектричних каркасах і немагнітний циліндричний екран, зв'язаний зі штоком, який відрізняється тим, що для розширення діапазону лінійного перетворення переміщення у вихідний сигнал, встановлено в діелектричний каркас вимірювальну обмотку, з торця датчика, феромагнітного конусного штифта. 1 UA 104530 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
