Стенд для випробування шин
Номер патенту: 2107
Опубліковано: 26.12.1994
Автори: Власов Михайло Олексійович, Ніязов Леонід Кадимович, Дорошенко Володимир Іванович, Скорняков Едуард Сергійович
Формула / Реферат
Стенд для испытания шин, содержащий неподвижно установленное на оси колесо с испытуемой шиной, смонтированные на осях беговые барабаны, обтянутые замкнутой лентой с установленными на ней съемными опорными элементами, выполненными с возможностью взаимодействия с шиной, привод беговых барабанов, механизм для установки и нагружения колеса, отличающийся тем, что, с целью уменьшения габаритов и упрощения конструкции, он снабжен каретками, выполненными в виде трехплечих рычагов, два плеча которых связаны с концами осей беговых барабанов, а третьи — с механизмом нагружения колеса, выполненным в виде двух силовых гидроцилиндров, штоки которых соединены с противоположными концами оси колеса.
Текст

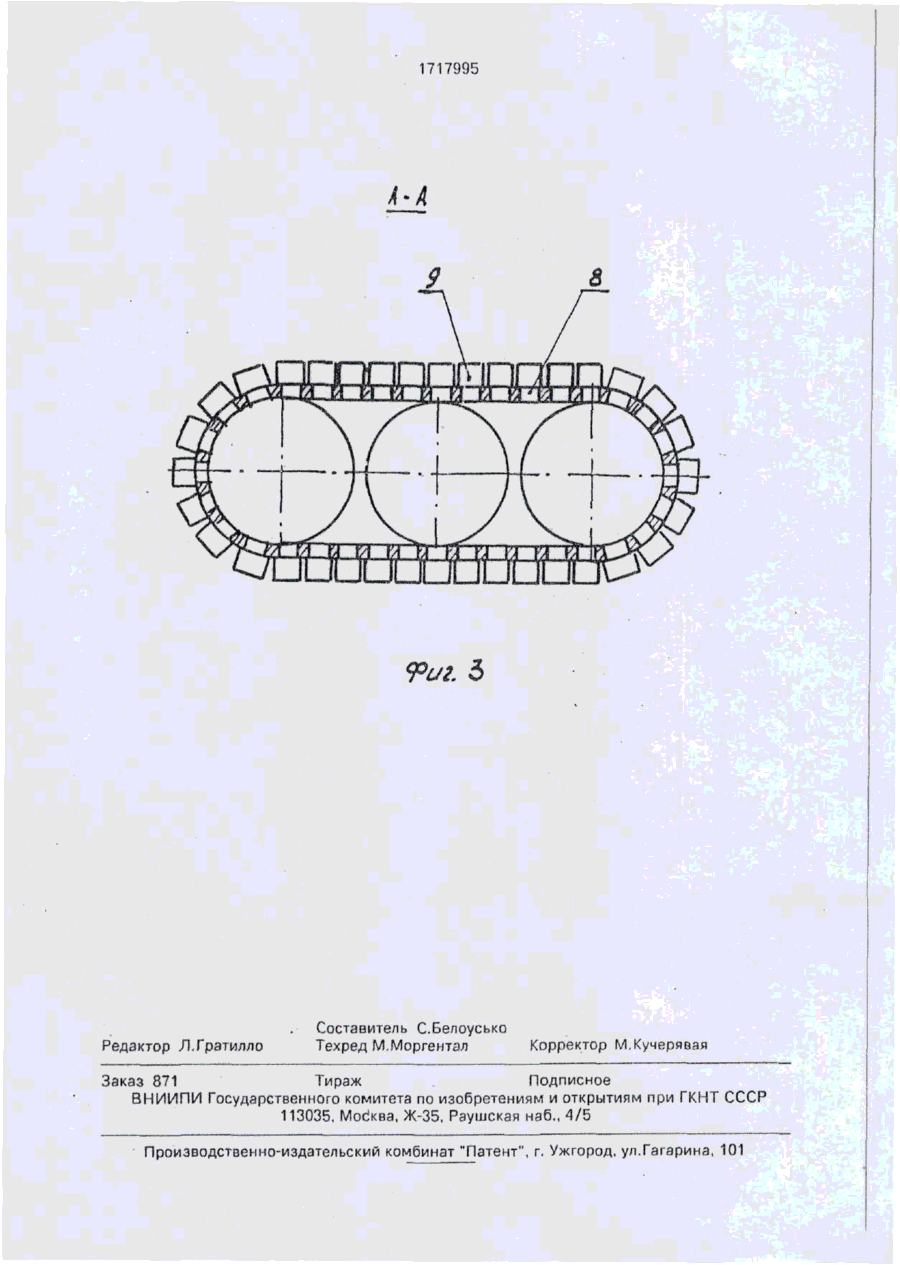

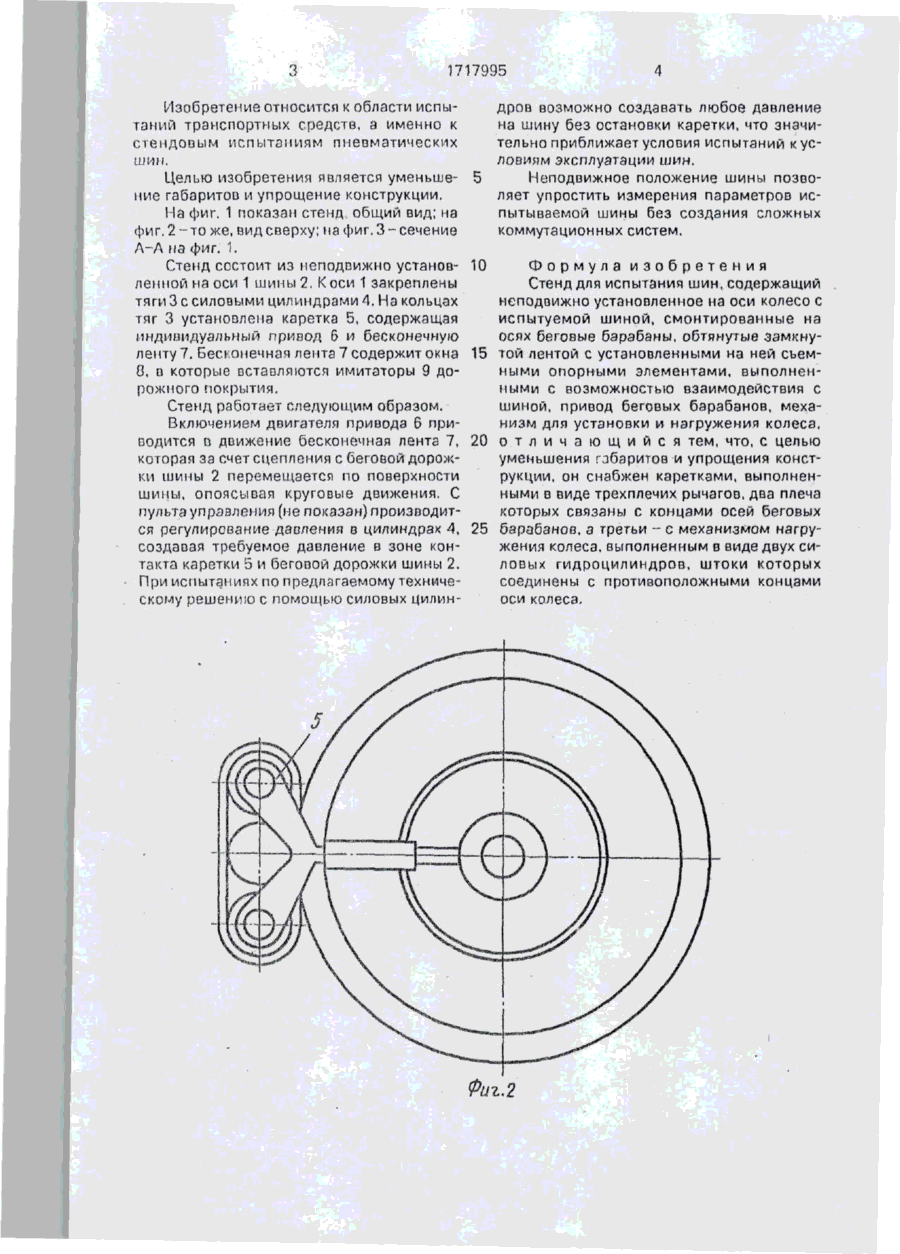

Изобретение относится к транспортной технике, в частности к стендам для испыта VAY/////////f 3 ••' Фиг.1 і фУ///////////. 1717995 Изобретение относится к области испытаний транспортных средств, а именно к стендовым испытаниям пневматических шип. Целью изобретения является уменьше- 5 ние габаритов и упрощение конструкции. На фиг. 1 показан стенд общий вид; на фиг. 2-то же, вид сверху; на фиг. 3-сечение Л-Л на фиг. 1. Стенд состоит из неподвижно установ- 10 ленной на оси 1 шины 2. Коси 1 закреплены тяги 3 с силовыми цилиндрами 4. На кольцах тяг 3 установлена каретка 5, содержащая индивидуальный привод 6 и бесконечную ленту 7. Бесконечная лепта 7 содержит окна 15 0, в которые вставляются имитаторы 9 дорожного покрытия. Стенд работает следующим образом. Включением двигателя привода 6 приводится о движение бесконечная лента 7, 20 которая за счет сцепления с беговой дорожки шины 2 перемещается по поверхности шины, опоясывая круговые движения. С пульта управления (не показан) производится регулирование давления в цилиндрах 4, 25 создавая требуемое давление в зоне контакта каретки 5 и беговой дорожки шины 2. При испытаниях по предлагаемому техническому решению с помощью силовых цилин дров возможно создавать любое давление на шину без остановки каретки, что значительно приближает условия испытаний к условиям эксплуатации шин. Неподвижное положение шины позволяет упростить измерения параметров испытываемой шины без создания сложных коммутационных систем. Формула изобретения Стенд для испытания шин, содержащий неподвижно установленное на оси колесо с испытуемой шиной, смонтированные на осях беговые барабаны, обтянутые замкнутой лентой с установленными на ней съемными опорными элементами, выполненными с возможностью взаимодействия с шиной, привод беговых барабанов, механизм для установки и нзгружения колеса, о т л и ч а ю щ и й с я тем, что, с целью уменьшения гзбаритов и упрощения конструкции, он снабжен каретками, выполненными в виде трехплечих рычагов, два плеча которых связаны с концами осей беговых барабанов, а третьи - с механизмом нагружения колеса, выполненным в виде двух силовых гидроцилиндров, штоки которых соединены с противоположными концами оси колеса. Фиг.2 1717995 Л-А
ДивитисяДодаткова інформація
Назва патенту англійськоюTestbench for tire testing
Автори англійськоюDoroshenko Volodymyr Ivanovych, Vlasov Mykhailo Oleksiiovych, Skorniakov Eduard Serhiiovych, Niyazov Leonid Kadymovych
Назва патенту російськоюСтенд для испытания шин
Автори російськоюДорошенко Владимир Иванович, Власов Михаил Алексеевич, Скорняков Эдуард Сергеевич, Ниязов Леонид Кадимович
МПК / Мітки
МПК: G01M 17/02
Мітки: випробування, стенд, шин
Код посилання
<a href="https://ua.patents.su/4-2107-stend-dlya-viprobuvannya-shin.html" target="_blank" rel="follow" title="База патентів України">Стенд для випробування шин</a>
