Стенд для випробування пневматичних шин

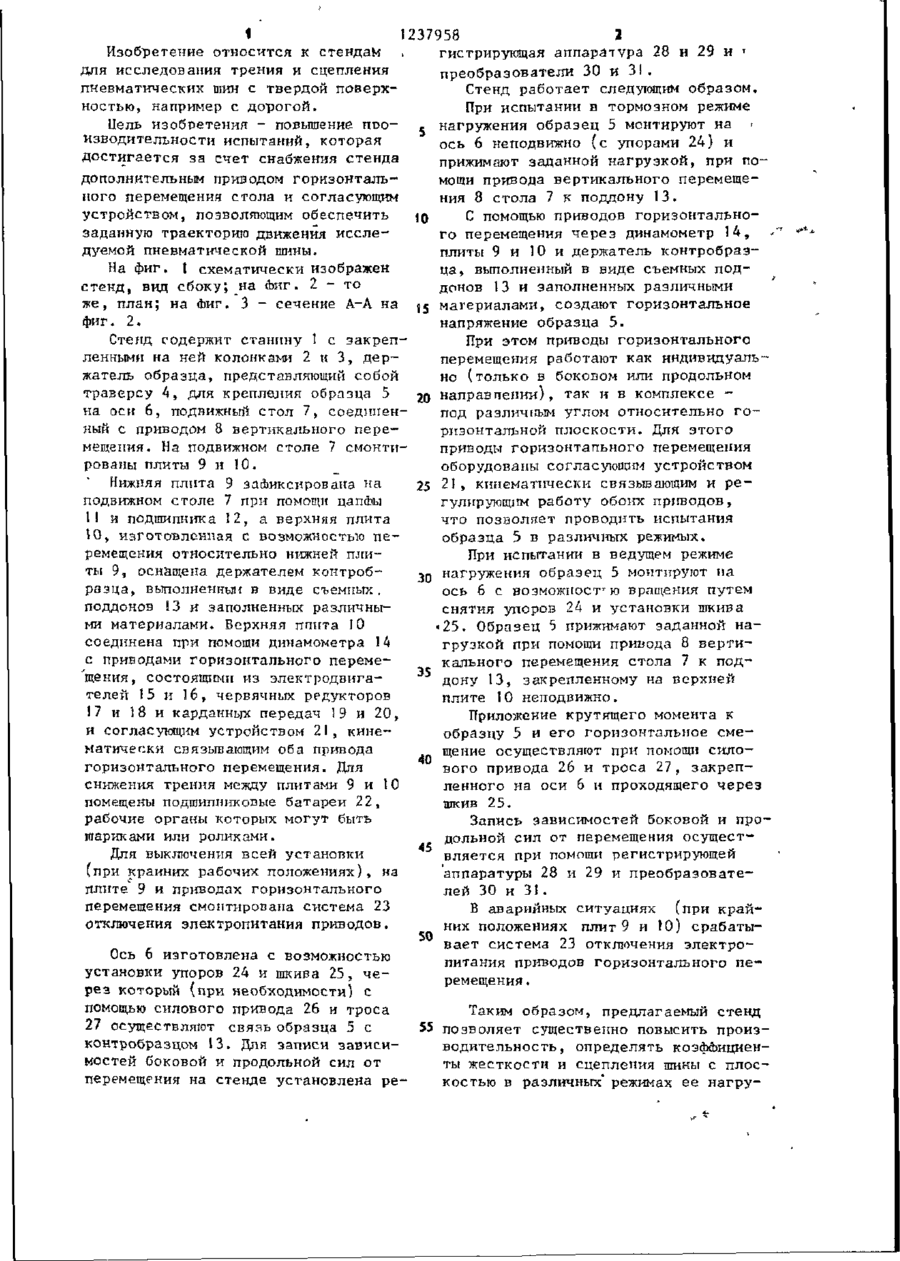

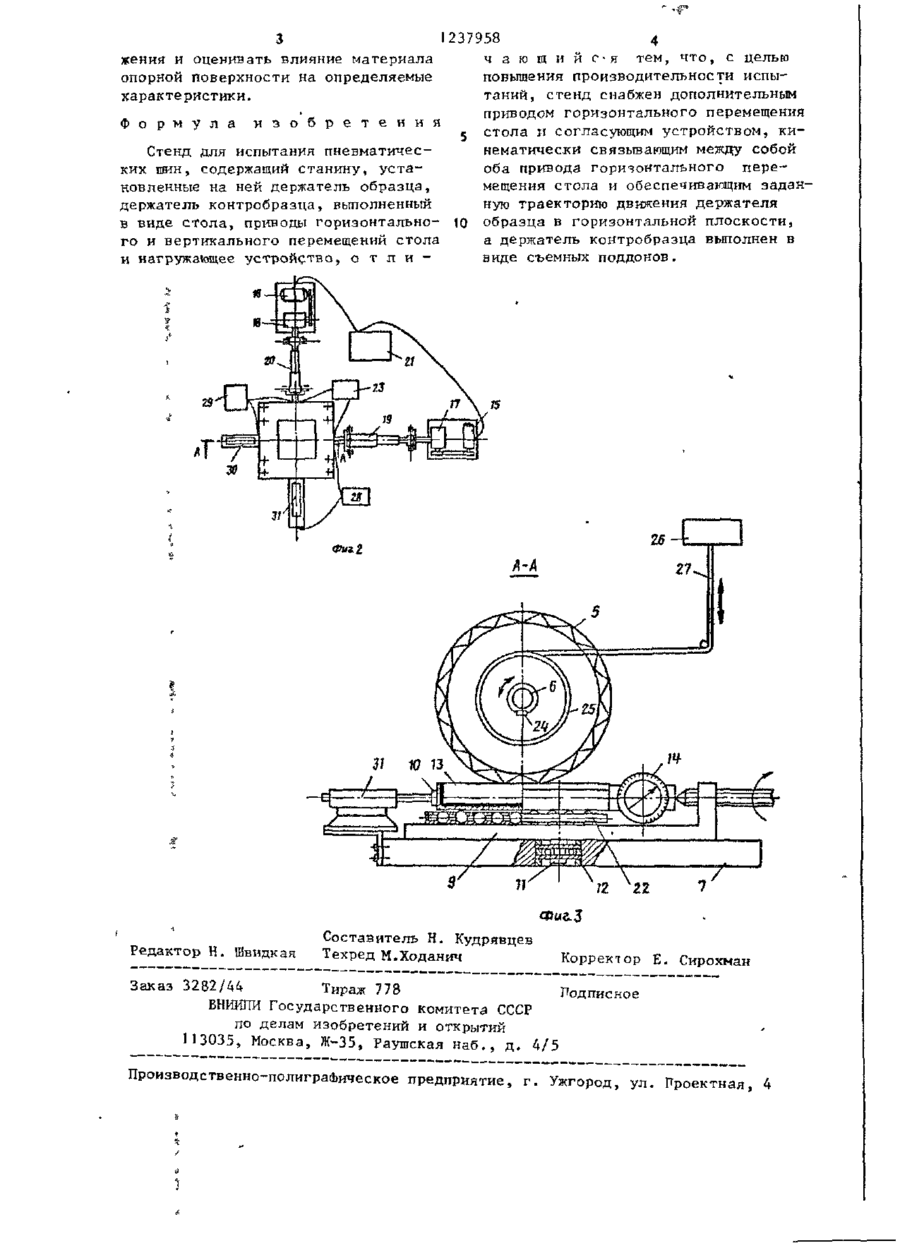

Изобретение относится к стендам для исследования трения и сцепления пневматических шин с твердой поверхностью, например с дорогой. Цель изобретения - повышение производительности испытаний за счет снабжения стенда дополнительным приводом горизонтального перемещения стола и согласующим устройством, позволяющим обеспечивать заданную траекторию движения исследуемой пневматической шиг ны. 3 ил. • (Л С 00 Фиг.1 1 1 237958 I Изобретение относится к стендам гистрирутощая аппаратура 28 и 29 и ' для исследования трения и сцепления преобразователи 30 и 3!. пневматических шин с твердой поверхСтенд работает следующим образом. ностью, например с дорогой. При испытании в тормозном режиме Цель изобретения - повышение nDo- - нагружения образец 5 монтируют на ось 6 неподвижно (с упорами 24) и изводительноети испытаний, которая прижимают заданной нагрузкой, при подостигается за счет снабжения стенда мощи привода вертикального перемещедополнительным приводом горизонтальния 8 стола 7 к поддону 13. ного перемещения стола и согласующим устройством, позволяющим обеспечить С помощью приводов горизонтально10 заданную траекторию движения исслего перемещения через динамометр 14, дуемой пневматической шины. плиты 9 и 10 и держатель контробраэНа фиг. 1 схематически изображен ца, выполненный в виде съемных подстенд, вид сбоку; на Лиг. 2 - то донов 13 и заполненных различными же, план; на Лиг. 3 - сечение А-Л на І материалами, создают горизонтальное 5 фиг. 2. напряжение образца 5. Стенд содержит станину 1 с закрепПри этом приводы горизонтального ленными на ней колонками 2 и 3, дерперемещения работают как индивидуальжатель образца, представляющий собой но (только в боковом или продольном траверсу 4, для крепледия образца 5 20 направлении), так и в комплексе на оси 6, подвижный стол 7, соединенпод различным углом относительно гоный с приводом 8 вертикального переризонтальной плоскости. Для этого мещения . На подвижном столе 7 смонтиприводы горизонтального перемещения рованы плиты 9 и !0. оборудованы согласующим устройством 25 21, кинематически связывающим и реНижняя плита 9 зафиксирована на гулирующим работу обоих приводов» подвижном столе 7 при помощи цапФы что позволяет проводить испытания П и подшипника 12, а верхняя плита образца 5 в различных режимых. 10, изготовленная с возможностью перемещения относительно нижней плиПри испытании в ведущем режиме ты 9, оснащена держателем контробнагружения образец 5 монтируют на 30 раэца, выполненным в виде съемных, ось 6 с возможности вращения путем поддонов !3 и заполненных различныснятия упоров 24 и установки шкива ми материалами. Верхняя паита Ю 25. Образец 5 прижимают заданной насоединена при помощи динамометра 14 грузкой при помощи привода 8 вертис приводами горизонтального перемекального перемещения стола 7 к подщения, состоящими из электродвига35 дону 13, закрепленному на верхней телей 15 и 16, червячных редукторов плите 10 неподвижно. 17 и 18 и карданных передач 19 и 20, Приложение крутящего момента к и согласующим устройством 21, кинеобразцу 5 и его горизонтальное смематически связывающим оба привода щение осуществляют при помощи силогоризонтального перемещения. Для вого привода 26 и троса 27, закрепснижения трения между плитами 9 и 10 ленного на оси 6 и проходящего через помещены подшипниковые батареи 22, шкив 25. рабочие органы которых могут быть Запись зависимостей боковой и прошариками или роликами. дольной сил от перемещения осущестДля выключения всей установки вляется при помощи регистрирующей (при крайних рабочих положениях), на аппаратуры 28 и 29 и преобразоватеплите 9 и приводах горизонтального лей 30 и 31. перемещения смонтирована система 23 В аварийных ситуациях (при крайотключения электропитания приводов. них положениях плит 9 и Ю ) срабаты50 вает система 23 отключения электроОсь 6 изготовлена с возможностью питания приводов горизонтального пеустановки упоров 24 и шкива 25, черемещения . рез который (при необходимости) с помощью силового привода 26 и троса Таким образом, предлагаемый стенд 27 осуществляют связь образца 5 с 55 позволяет существенно повысить произконтробразцом 13. Для записи зависиводительность, определять коэффициенмостей боковой и продольной сил от ты жесткости и сцепления шины с плосперемещения на стенде установлена рекостью в различных* режимах ее нагру З 1237958 4 жения и оценивать влияние материала ч а ющийС'я тем, ч т о , с целью опорной поверхности на определяемые повышения производительности испыхарактеристики. таний, стенд снабжен дополнительным приводом горизонтального перемещения Ф о р м у л а и з о б р е т е н и я 5 стола її согласующим устройством, кинематически связывающим между собой Стенд для испытания пневматичесоба привода горизонтального переких шин, содержащий станину, у с т а мещения стола и обеспечивающим заданновленные на ней держатель образца, ную траекторию движения держателя держатель контробразца, выполненный в виде стола, приводы горизонтально- (О образца в горизонтальной плоскости, а держатель контробразца выполнен в го и вертикального перемещений стола виде съемных поддонов. и нагружающее устройство, о т л и Редактор^Н^Швидкая Составитель Н. Кудрявцев Техред М.Ходанич Корректор Е. Сирохман Заказ 3282/44 Тираж 778 Подписное БНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
