Очисний пристрій

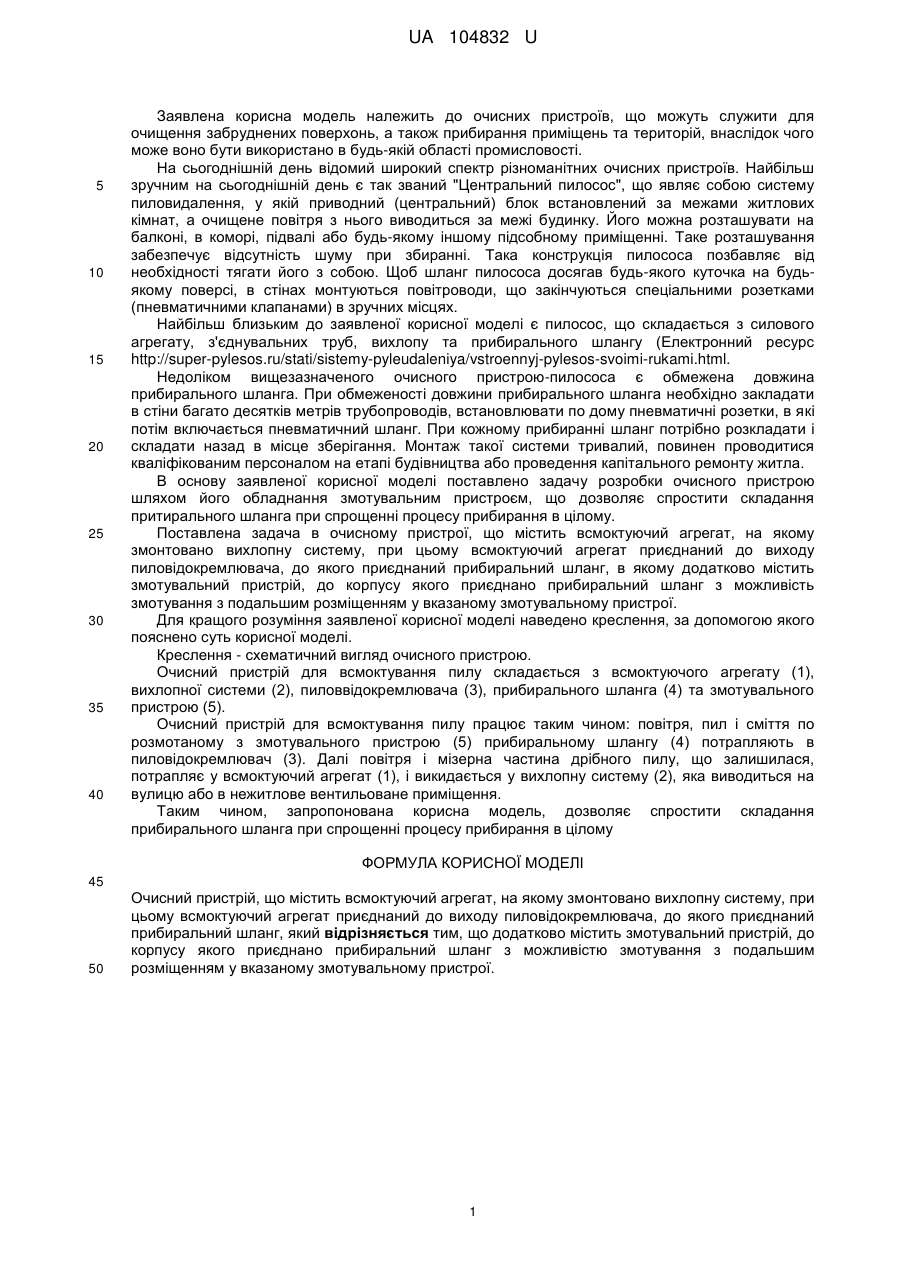

Реферат: UA 104832 U UA 104832 U 5 10 15 20 25 30 35 40 Заявлена корисна модель належить до очисних пристроїв, що можуть служити для очищення забруднених поверхонь, а також прибирання приміщень та територій, внаслідок чого може воно бути використано в будь-якій області промисловості. На сьогоднішній день відомий широкий спектр різноманітних очисних пристроїв. Найбільш зручним на сьогоднішній день є так званий "Центральний пилосос", що являє собою систему пиловидалення, у якій приводний (центральний) блок встановлений за межами житлових кімнат, а очищене повітря з нього виводиться за межі будинку. Його можна розташувати на балконі, в коморі, підвалі або будь-якому іншому підсобному приміщенні. Таке розташування забезпечує відсутність шуму при збиранні. Така конструкція пилососа позбавляє від необхідності тягати його з собою. Щоб шланг пилососа досягав будь-якого куточка на будьякому поверсі, в стінах монтуються повітроводи, що закінчуються спеціальними розетками (пневматичними клапанами) в зручних місцях. Найбільш близьким до заявленої корисної моделі є пилосос, що складається з силового агрегату, з'єднувальних труб, вихлопу та прибирального шлангу (Електронний ресурс http://super-pylesos.ru/stati/sistemy-pyleudaleniya/vstroennyj-pylesos-svoimi-rukami.html. Недоліком вищезазначеного очисного пристрою-пилососа є обмежена довжина прибирального шланга. При обмеженості довжини прибирального шланга необхідно закладати в стіни багато десятків метрів трубопроводів, встановлювати по дому пневматичні розетки, в які потім включається пневматичний шланг. При кожному прибиранні шланг потрібно розкладати і складати назад в місце зберігання. Монтаж такої системи тривалий, повинен проводитися кваліфікованим персоналом на етапі будівництва або проведення капітального ремонту житла. В основу заявленої корисної моделі поставлено задачу розробки очисного пристрою шляхом його обладнання змотувальним пристроєм, що дозволяє спростити складання притирального шланга при спрощенні процесу прибирання в цілому. Поставлена задача в очисному пристрої, що містить всмоктуючий агрегат, на якому змонтовано вихлопну систему, при цьому всмоктуючий агрегат приєднаний до виходу пиловідокремлювача, до якого приєднаний прибиральний шланг, в якому додатково містить змотувальний пристрій, до корпусу якого приєднано прибиральний шланг з можливість змотування з подальшим розміщенням у вказаному змотувальному пристрої. Для кращого розуміння заявленої корисної моделі наведено креслення, за допомогою якого пояснено суть корисної моделі. Креслення - схематичний вигляд очисного пристрою. Очисний пристрій для всмоктування пилу складається з всмоктуючого агрегату (1), вихлопної системи (2), пиловвідокремлювача (3), прибирального шланга (4) та змотувального пристрою (5). Очисний пристрій для всмоктування пилу працює таким чином: повітря, пил і сміття по розмотаному з змотувального пристрою (5) прибиральному шлангу (4) потрапляють в пиловідокремлювач (3). Далі повітря і мізерна частина дрібного пилу, що залишилася, потрапляє у всмоктуючий агрегат (1), і викидається у вихлопну систему (2), яка виводиться на вулицю або в нежитлове вентильоване приміщення. Таким чином, запропонована корисна модель, дозволяє спростити складання прибирального шланга при спрощенні процесу прибирання в цілому ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Очисний пристрій, що містить всмоктуючий агрегат, на якому змонтовано вихлопну систему, при цьому всмоктуючий агрегат приєднаний до виходу пиловідокремлювача, до якого приєднаний прибиральний шланг, який відрізняється тим, що додатково містить змотувальний пристрій, до корпусу якого приєднано прибиральний шланг з можливістю змотування з подальшим розміщенням у вказаному змотувальному пристрої. 1 UA 104832 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
