Упаковка-обгортка “flow-pack” з можливістю легкого відкривання і повторного закривання

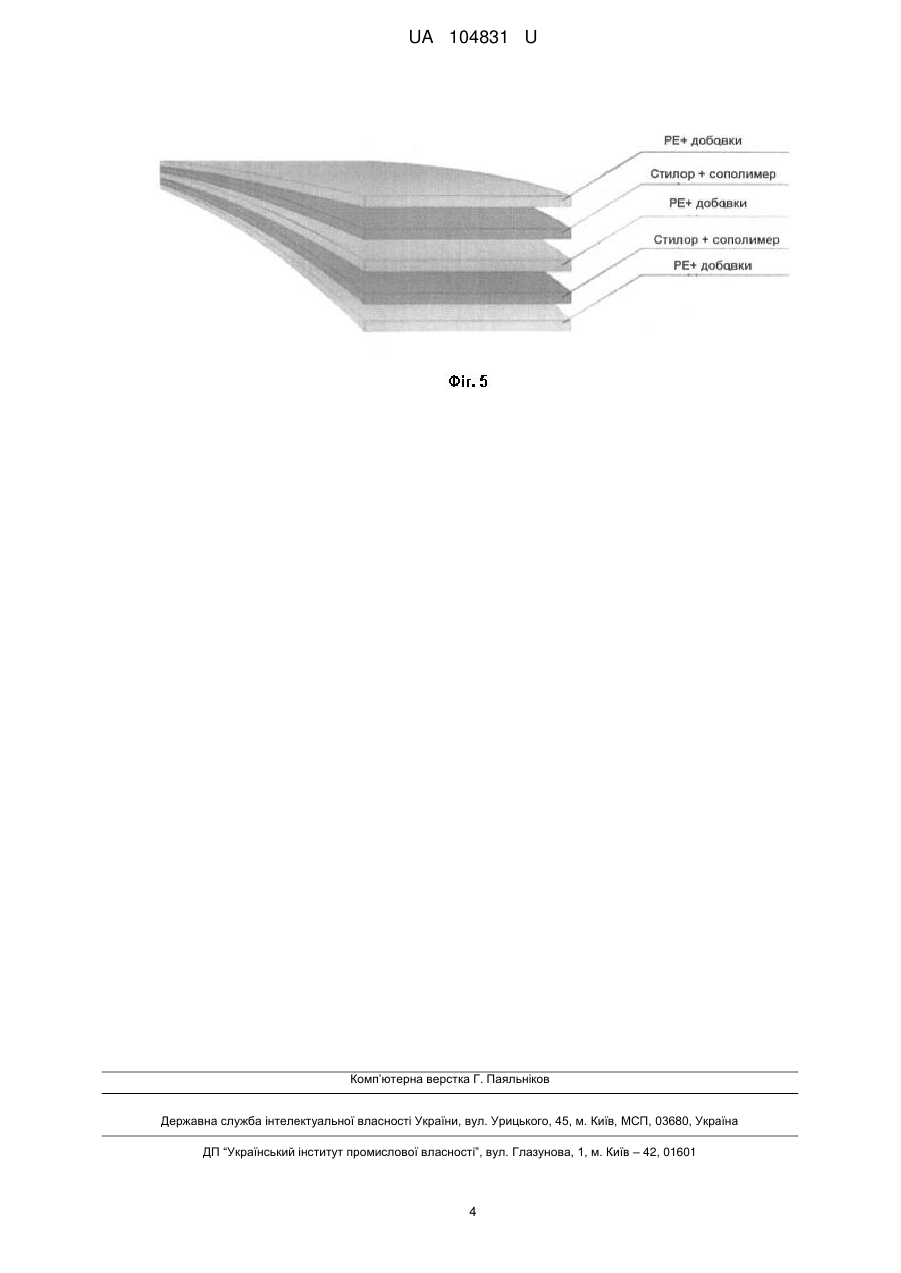

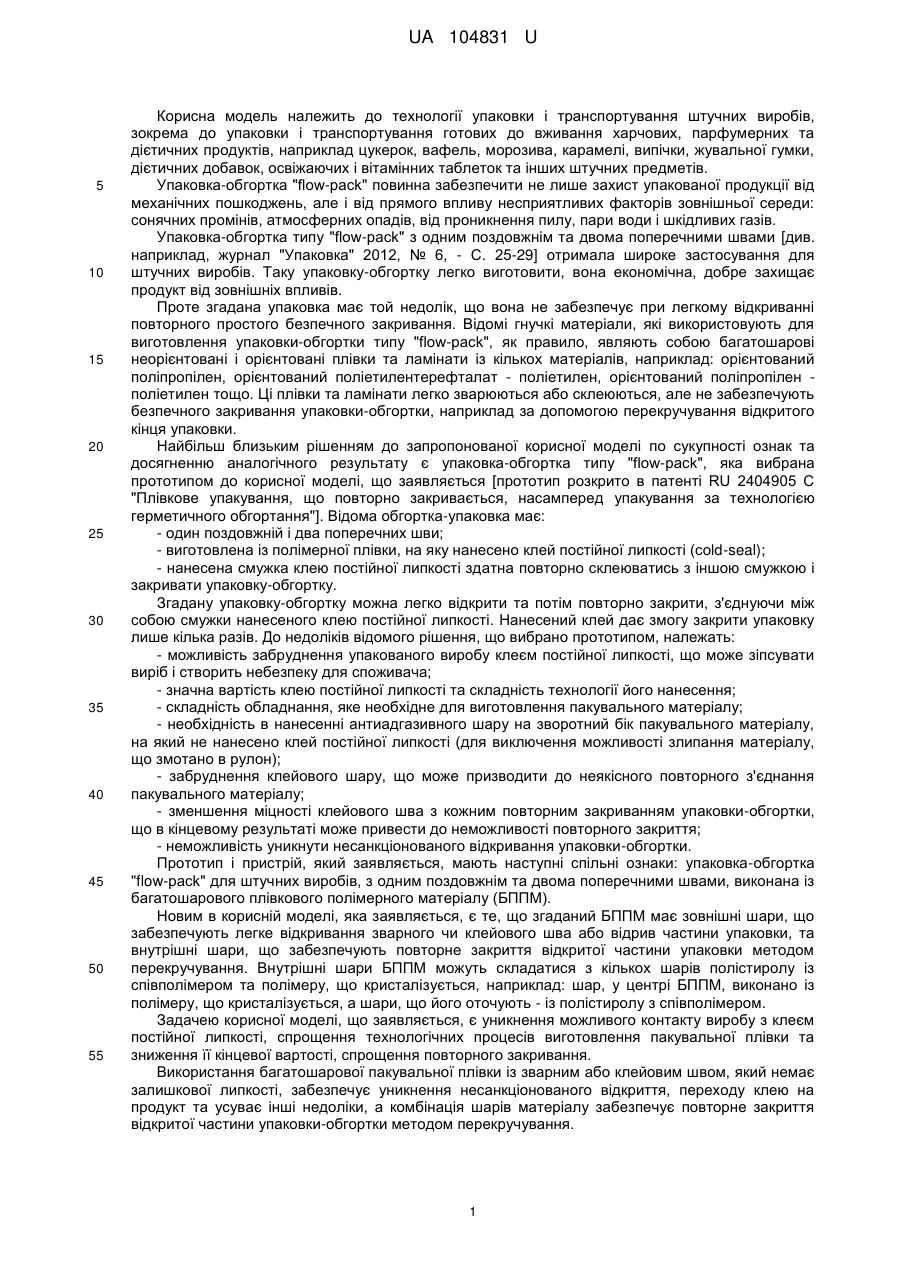

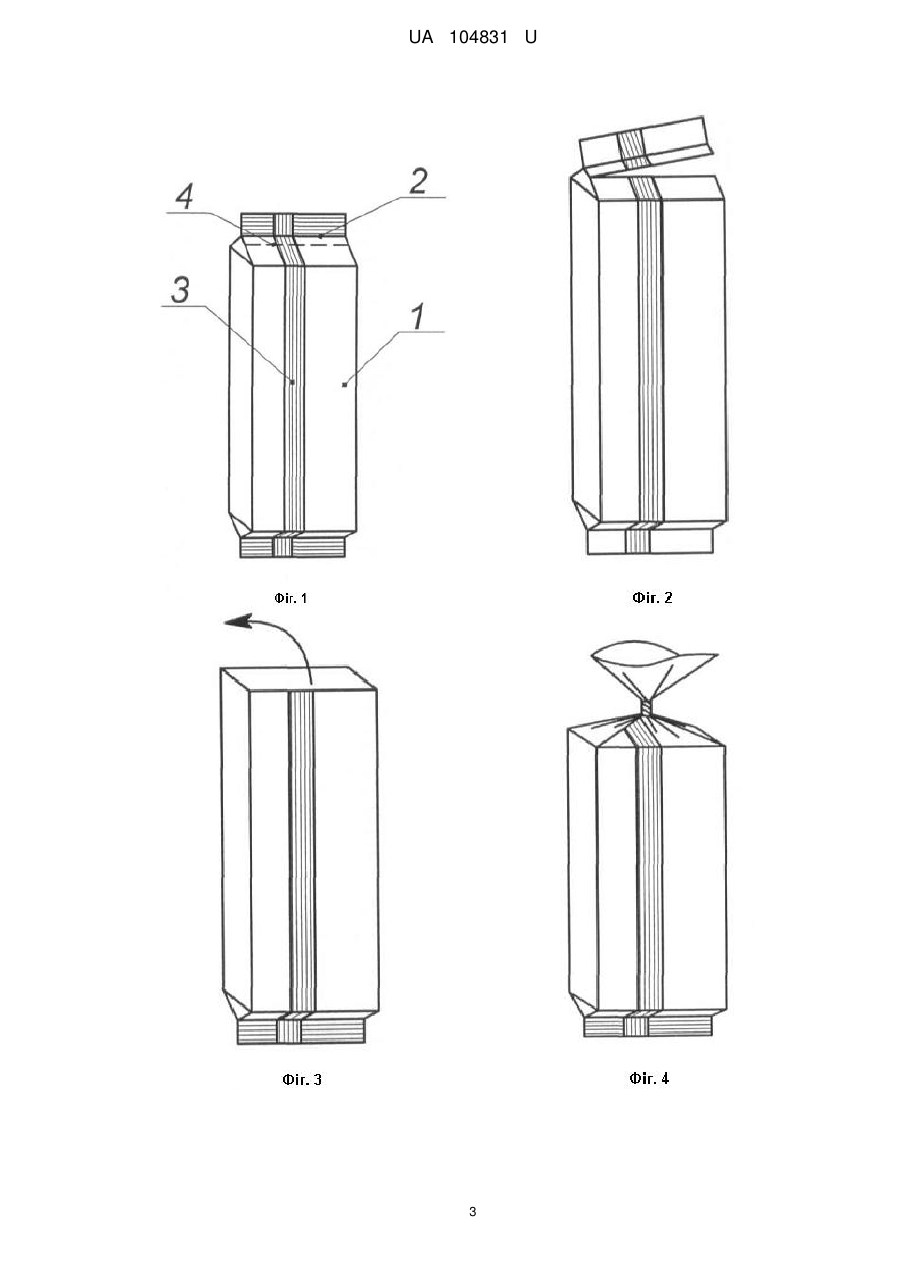

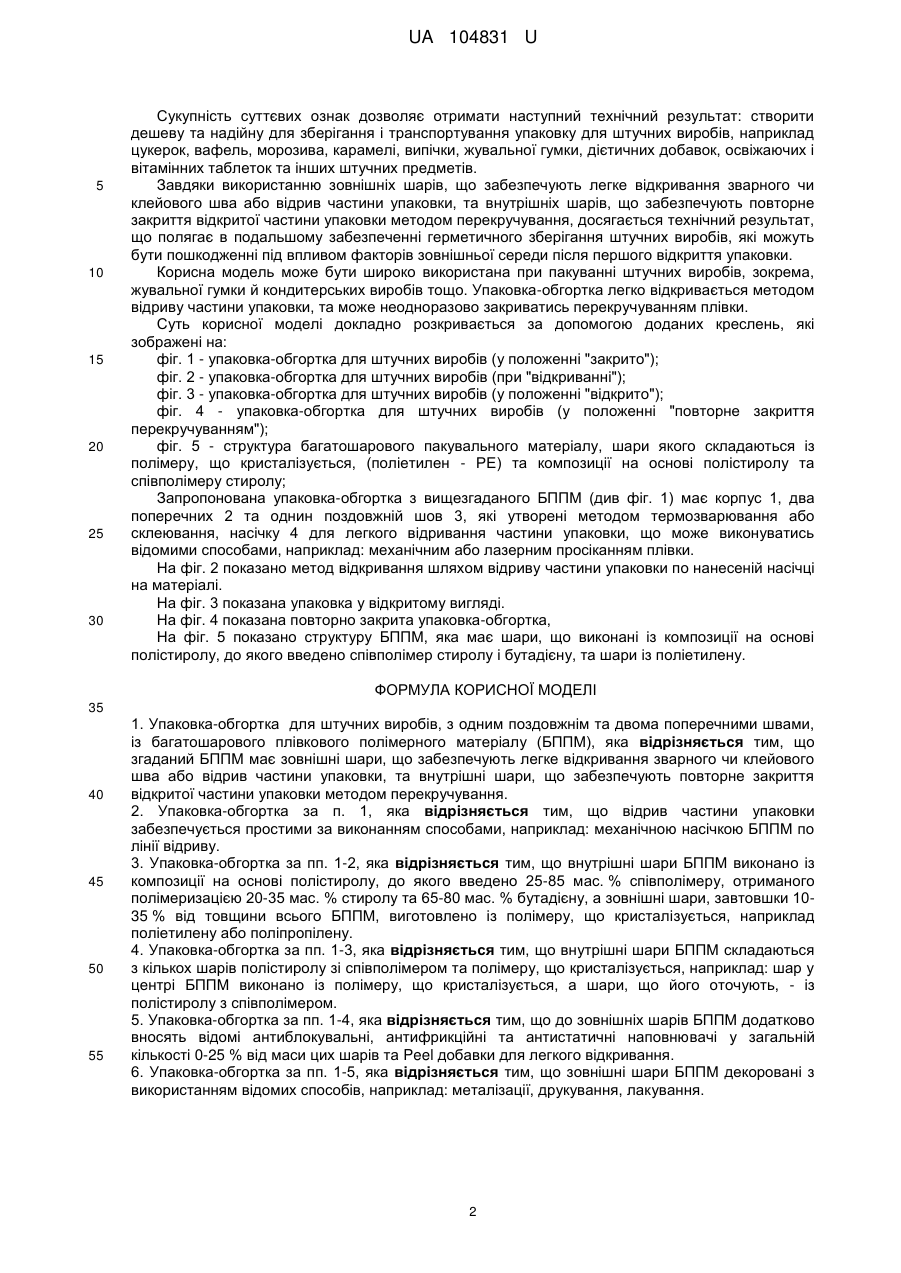

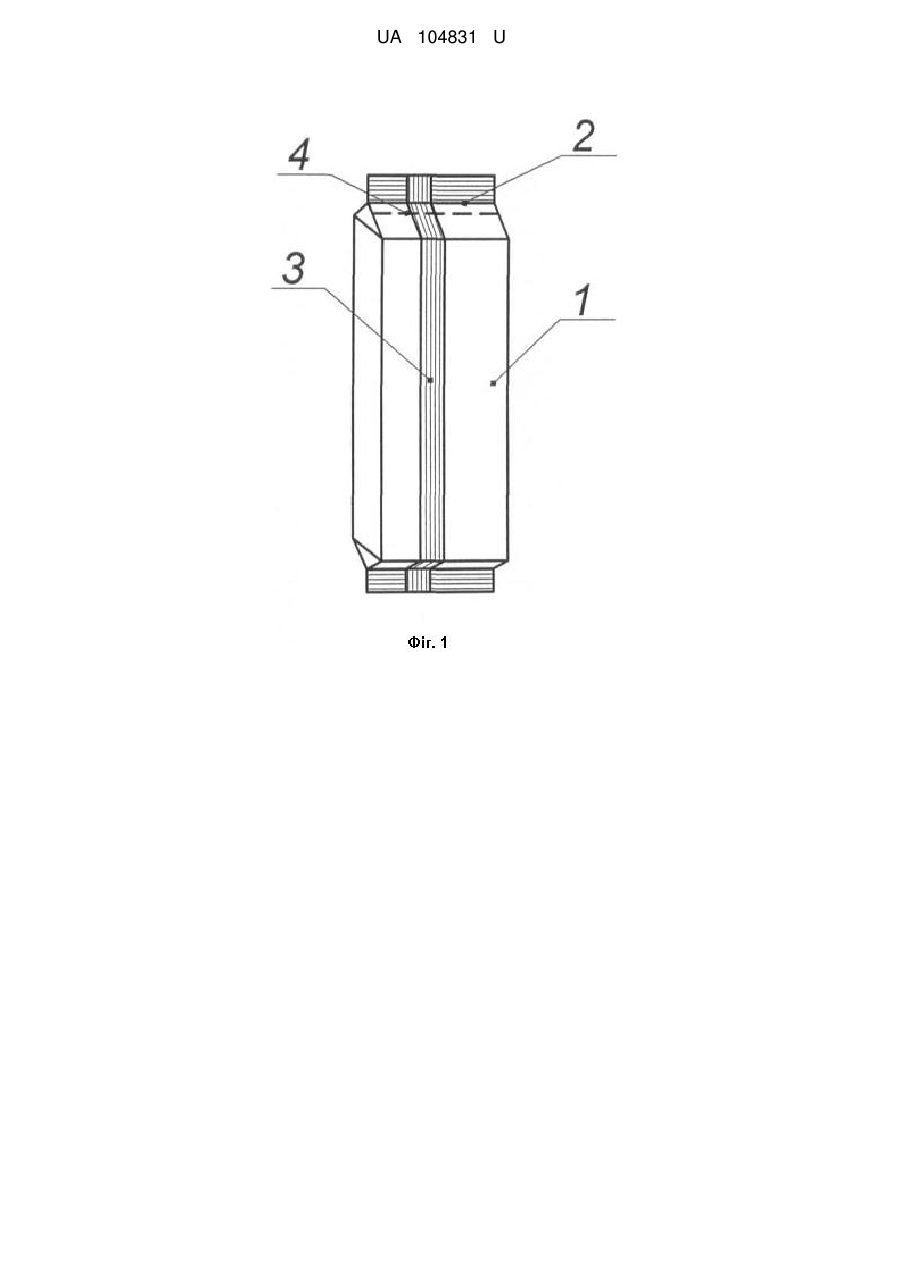

Реферат: Упаковка-обгортка "flow-pack" для штучних виробів, з одним поздовжнім та двома поперечними швами, із багатошарового плівкового полімерного матеріалу (БППМ). Згаданий БППМ має зовнішні шари, що забезпечують легке відкривання зварного чи клейового шва або відрив частини упаковки, та внутрішні шари, що забезпечують повторне закриття відкритої частини упаковки методом перекручування. UA 104831 U (54) УПАКОВКА-ОБГОРТКА "FLOW-PACK" З МОЖЛИВІСТЮ ЛЕГКОГО ВІДКРИВАННЯ І ПОВТОРНОГО ЗАКРИВАННЯ UA 104831 U UA 104831 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технології упаковки і транспортування штучних виробів, зокрема до упаковки і транспортування готових до вживання харчових, парфумерних та дієтичних продуктів, наприклад цукерок, вафель, морозива, карамелі, випічки, жувальної гумки, дієтичних добавок, освіжаючих і вітамінних таблеток та інших штучних предметів. Упаковка-обгортка "flow-pack" повинна забезпечити не лише захист упакованої продукції від механічних пошкоджень, але і від прямого впливу несприятливих факторів зовнішньої середи: сонячних промінів, атмосферних опадів, від проникнення пилу, пари води і шкідливих газів. Упаковка-обгортка типу "flow-pack" з одним поздовжнім та двома поперечними швами [див. наприклад, журнал "Упаковка" 2012, № 6, - С. 25-29] отримала широке застосування для штучних виробів. Таку упаковку-обгортку легко виготовити, вона економічна, добре захищає продукт від зовнішніх впливів. Проте згадана упаковка має той недолік, що вона не забезпечує при легкому відкриванні повторного простого безпечного закривання. Відомі гнучкі матеріали, які використовують для виготовлення упаковки-обгортки типу "flow-pack", як правило, являють собою багатошарові неорієнтовані і орієнтовані плівки та ламінати із кількох матеріалів, наприклад: орієнтований поліпропілен, орієнтований поліетилентерефталат - поліетилен, орієнтований поліпропілен поліетилен тощо. Ці плівки та ламінати легко зварюються або склеюються, але не забезпечують безпечного закривання упаковки-обгортки, наприклад за допомогою перекручування відкритого кінця упаковки. Найбільш близьким рішенням до запропонованої корисної моделі по сукупності ознак та досягненню аналогічного результату є упаковка-обгортка типу "flow-pack", яка вибрана прототипом до корисної моделі, що заявляється [прототип розкрито в патенті RU 2404905 С "Плівкове упакування, що повторно закривається, насамперед упакування за технологією герметичного обгортання"]. Відома обгортка-упаковка має: - один поздовжній і два поперечних шви; - виготовлена із полімерної плівки, на яку нанесено клей постійної липкості (cold-seal); - нанесена смужка клею постійної липкості здатна повторно склеюватись з іншою смужкою і закривати упаковку-обгортку. Згадану упаковку-обгортку можна легко відкрити та потім повторно закрити, з'єднуючи між собою смужки нанесеного клею постійної липкості. Нанесений клей дає змогу закрити упаковку лише кілька разів. До недоліків відомого рішення, що вибрано прототипом, належать: - можливість забруднення упакованого виробу клеєм постійної липкості, що може зіпсувати виріб і створить небезпеку для споживача; - значна вартість клею постійної липкості та складність технології його нанесення; - складність обладнання, яке необхідне для виготовлення пакувального матеріалу; - необхідність в нанесенні антиадгазивного шару на зворотний бік пакувального матеріалу, на який не нанесено клей постійної липкості (для виключення можливості злипання матеріалу, що змотано в рулон); - забруднення клейового шару, що може призводити до неякісного повторного з'єднання пакувального матеріалу; - зменшення міцності клейового шва з кожним повторним закриванням упаковки-обгортки, що в кінцевому результаті може привести до неможливості повторного закриття; - неможливість уникнути несанкціонованого відкривання упаковки-обгортки. Прототип і пристрій, який заявляється, мають наступні спільні ознаки: упаковка-обгортка "flow-pack" для штучних виробів, з одним поздовжнім та двома поперечними швами, виконана із багатошарового плівкового полімерного матеріалу (БППМ). Новим в корисній моделі, яка заявляється, є те, що згаданий БППМ має зовнішні шари, що забезпечують легке відкривання зварного чи клейового шва або відрив частини упаковки, та внутрішні шари, що забезпечують повторне закриття відкритої частини упаковки методом перекручування. Внутрішні шари БППМ можуть складатися з кількох шарів полістиролу із співполімером та полімеру, що кристалізується, наприклад: шар, у центрі БППМ,виконано із полімеру, що кристалізується, а шари, що його оточують - із полістиролу з співполімером. Задачею корисної моделі, що заявляється, є уникнення можливого контакту виробу з клеєм постійної липкості, спрощення технологічних процесів виготовлення пакувальної плівки та зниження її кінцевої вартості, спрощення повторного закривання. Використання багатошарової пакувальної плівки із зварним або клейовим швом, який немає залишкової липкості, забезпечує уникнення несанкціонованого відкриття, переходу клею на продукт та усуває інші недоліки, а комбінація шарів матеріалу забезпечує повторне закриття відкритої частини упаковки-обгортки методом перекручування. 1 UA 104831 U 5 10 15 20 25 30 Сукупність суттєвих ознак дозволяє отримати наступний технічний результат: створити дешеву та надійну для зберігання і транспортування упаковку для штучних виробів, наприклад цукерок, вафель, морозива, карамелі, випічки, жувальної гумки, дієтичних добавок, освіжаючих і вітамінних таблеток та інших штучних предметів. Завдяки використанню зовнішніх шарів, що забезпечують легке відкривання зварного чи клейового шва або відрив частини упаковки, та внутрішніх шарів, що забезпечують повторне закриття відкритої частини упаковки методом перекручування, досягається технічний результат, що полягає в подальшому забезпеченні герметичного зберігання штучних виробів, які можуть бути пошкодженні під впливом факторів зовнішньої середи після першого відкриття упаковки. Корисна модель може бути широко використана при пакуванні штучних виробів, зокрема, жувальної гумки й кондитерських виробів тощо. Упаковка-обгортка легко відкривається методом відриву частини упаковки, та може неодноразово закриватись перекручуванням плівки. Суть корисної моделі докладно розкривається за допомогою доданих креслень, які зображені на: фіг. 1 - упаковка-обгортка для штучних виробів (у положенні "закрито"); фіг. 2 - упаковка-обгортка для штучних виробів (при "відкриванні"); фіг. 3 - упаковка-обгортка для штучних виробів (у положенні "відкрито"); фіг. 4 - упаковка-обгортка для штучних виробів (у положенні "повторне закриття перекручуванням"); фіг. 5 - структура багатошарового пакувального матеріалу, шари якого складаються із полімеру, що кристалізується, (поліетилен - РЕ) та композиції на основі полістиролу та співполімеру стиролу; Запропонована упаковка-обгортка з вищезгаданого БППМ (див фіг. 1) має корпус 1, два поперечних 2 та однин поздовжній шов 3, які утворені методом термозварювання або склеювання, насічку 4 для легкого відривання частини упаковки, що може виконуватись відомими способами, наприклад: механічним або лазерним просіканням плівки. На фіг. 2 показано метод відкривання шляхом відриву частини упаковки по нанесеній насічці на матеріалі. На фіг. 3 показана упаковка у відкритому вигляді. На фіг. 4 показана повторно закрита упаковка-обгортка, На фіг. 5 показано структуру БППМ, яка має шари, що виконані із композиції на основі полістиролу, до якого введено співполімер стиролу і бутадієну, та шари із поліетилену. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 1. Упаковка-обгортка для штучних виробів, з одним поздовжнім та двома поперечними швами, із багатошарового плівкового полімерного матеріалу (БППМ), яка відрізняється тим, що згаданий БППМ має зовнішні шари, що забезпечують легке відкривання зварного чи клейового шва або відрив частини упаковки, та внутрішні шари, що забезпечують повторне закриття відкритої частини упаковки методом перекручування. 2. Упаковка-обгортка за п. 1, яка відрізняється тим, що відрив частини упаковки забезпечується простими за виконанням способами, наприклад: механічною насічкою БППМ по лінії відриву. 3. Упаковка-обгортка за пп. 1-2, яка відрізняється тим, що внутрішні шари БППМ виконано із композиції на основі полістиролу, до якого введено 25-85 мас. % співполімеру, отриманого полімеризацією 20-35 мас. % стиролу та 65-80 мас. % бутадієну, а зовнішні шари, завтовшки 1035 % від товщини всього БППМ, виготовлено із полімеру, що кристалізується, наприклад поліетилену або поліпропілену. 4. Упаковка-обгортка за пп. 1-3, яка відрізняється тим, що внутрішні шари БППМ складаються з кількох шарів полістиролу зі співполімером та полімеру, що кристалізується, наприклад: шар у центрі БППМ виконано із полімеру, що кристалізується, а шари, що його оточують, - із полістиролу з співполімером. 5. Упаковка-обгортка за пп. 1-4, яка відрізняється тим, що до зовнішніх шарів БППМ додатково вносять відомі антиблокувальні, антифрикційні та антистатичні наповнювачі у загальній кількості 0-25 % від маси цих шарів та Peel добавки для легкого відкривання. 6. Упаковка-обгортка за пп. 1-5, яка відрізняється тим, що зовнішні шари БППМ декоровані з використанням відомих способів, наприклад: металізації, друкування, лакування. 2 UA 104831 U 3 UA 104831 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
