Перетворювач ємності в напругу на основі rl-діодного генератора детерміновано-хаотичних коливань
Номер патенту: 104898
Опубліковано: 25.02.2016
Автори: Маньковська Вікторія Сергіївна, Кучерук Володимир Юрійович, Севастьянов Володимир Миколайович, Трачук Марина Олександрівна
Формула / Реферат

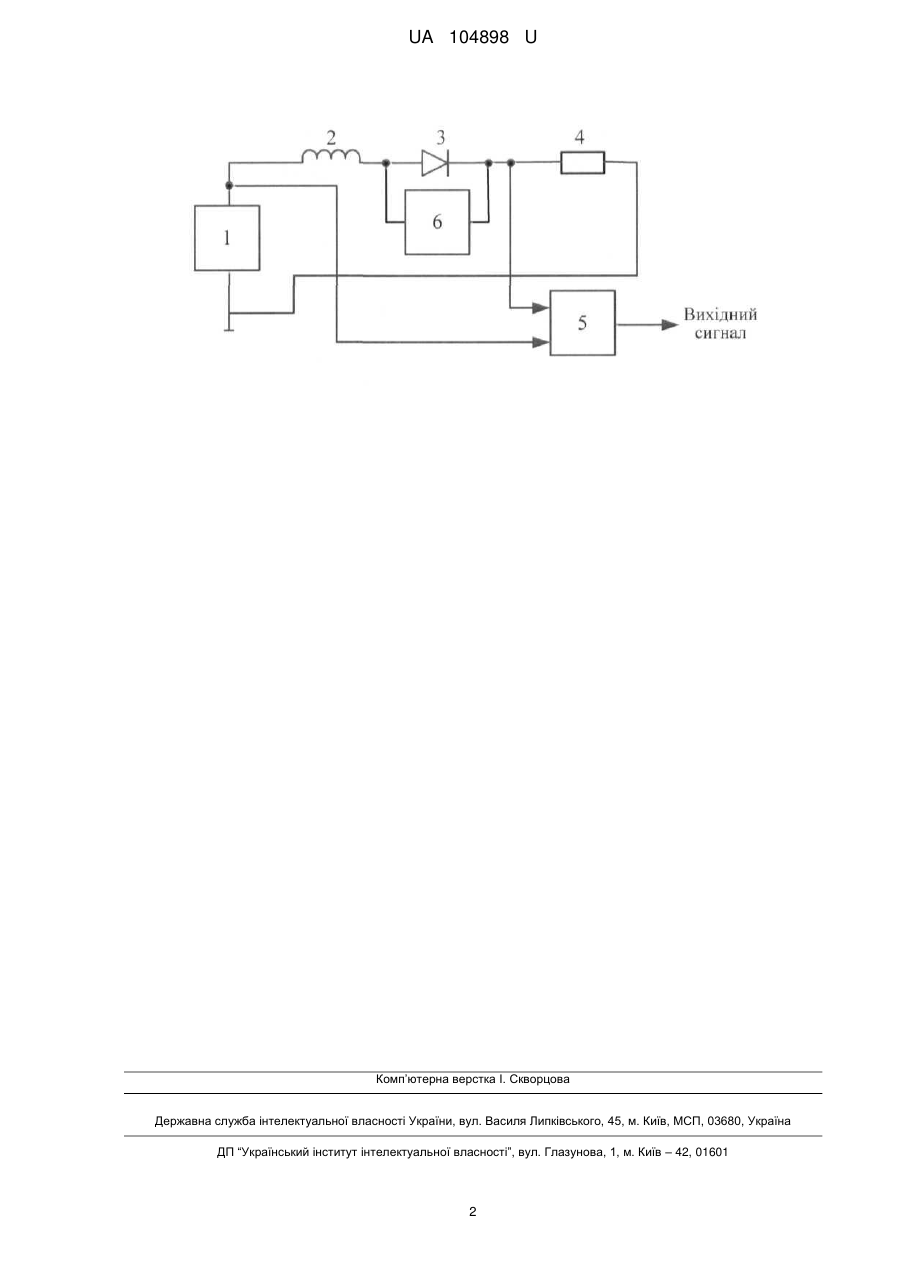

Перетворювач ємності в напругу на основі RL-діодного генератора детерміновано-хаотичних коливань, що складається з послідовно з'єднаного генератора синусоїдальної напруги, індуктивності, первинного резистивного вимірювального перетворювача, діода, синхронного детектора, причому RL-діодний генератор хаотичних коливань з'єднаний з синхронним детектором, який відрізняється тим, що у пристрій введено первинний ємнісний вимірювальний перетворювач, який підключено паралельно діоду.
Текст

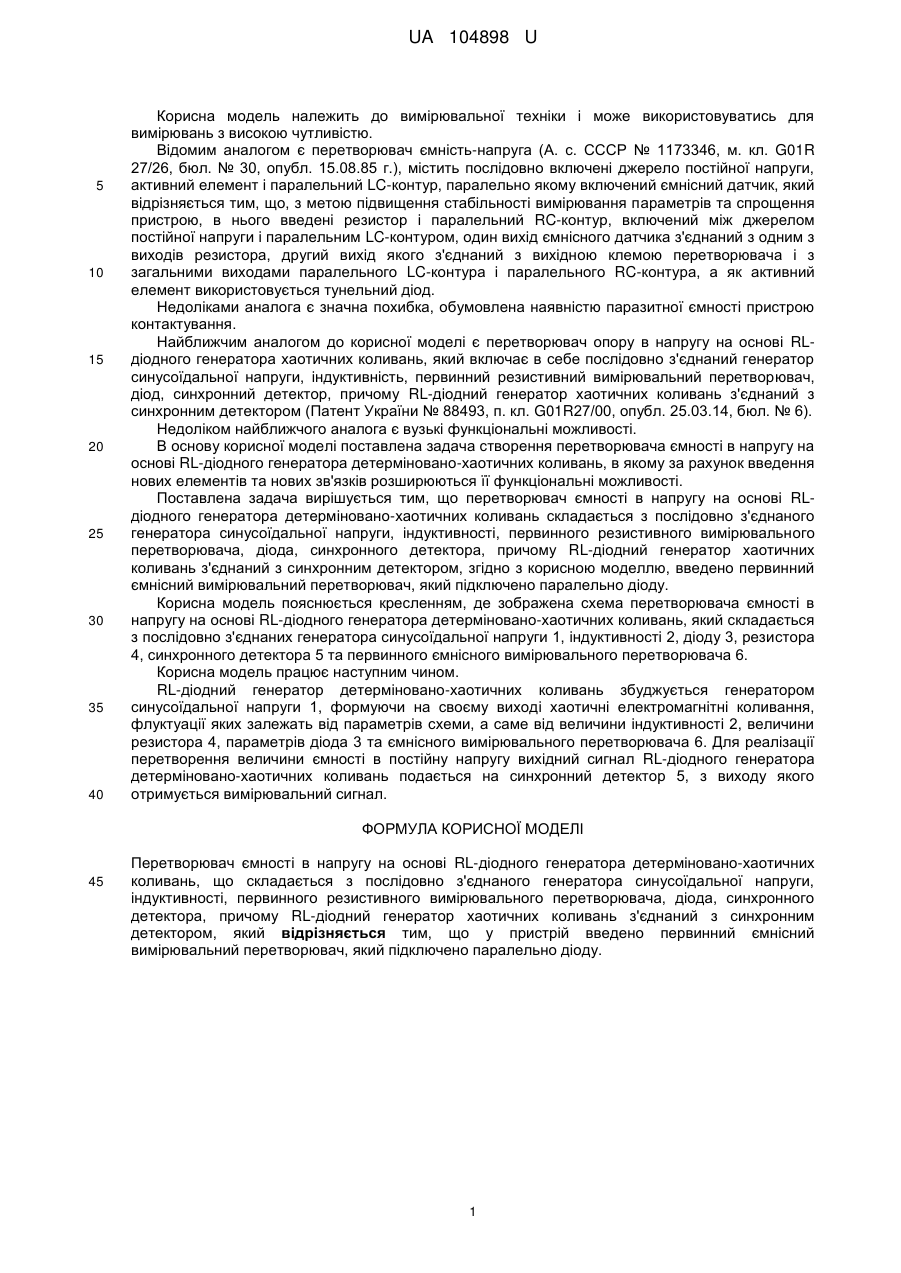

Реферат: Перетворювач ємності в напругу на основі RL-діодного генератора детерміновано-хаотичних коливань складається з послідовно з'єднаного генератора синусоїдальної напруги, індуктивності, первинного резистивного вимірювального перетворювача, діода, синхронного детектора. RL-діодний генератор хаотичних коливань з'єднаний з синхронним детектором. Додатково введено первинний ємнісний вимірювальний перетворювач, який підключено паралельно діоду. UA 104898 U (12) UA 104898 U UA 104898 U 5 10 15 20 25 30 35 40 Корисна модель належить до вимірювальної техніки і може використовуватись для вимірювань з високою чутливістю. Відомим аналогом є перетворювач ємність-напруга (А. с. СССР № 1173346, м. кл. G01R 27/26, бюл. № 30, опубл. 15.08.85 г.), містить послідовно включені джерело постійної напруги, активний елемент і паралельний LC-контур, паралельно якому включений ємнісний датчик, який відрізняється тим, що, з метою підвищення стабільності вимірювання параметрів та спрощення пристрою, в нього введені резистор і паралельний RC-контур, включений між джерелом постійної напруги і паралельним LC-контуром, один вихід ємнісного датчика з'єднаний з одним з виходів резистора, другий вихід якого з'єднаний з вихідною клемою перетворювача і з загальними виходами паралельного LC-контура і паралельного RC-контура, а як активний елемент використовується тунельний діод. Недоліками аналога є значна похибка, обумовлена наявністю паразитної ємності пристрою контактування. Найближчим аналогом до корисної моделі є перетворювач опору в напругу на основі RLдіодного генератора хаотичних коливань, який включає в себе послідовно з'єднаний генератор синусоїдальної напруги, індуктивність, первинний резистивний вимірювальний перетворювач, діод, синхронний детектор, причому RL-діодний генератор хаотичних коливань з'єднаний з синхронним детектором (Патент України № 88493, п. кл. G01R27/00, опубл. 25.03.14, бюл. № 6). Недоліком найближчого аналога є вузькі функціональні можливості. В основу корисної моделі поставлена задача створення перетворювача ємності в напругу на основі RL-діодного генератора детерміновано-хаотичних коливань, в якому за рахунок введення нових елементів та нових зв'язків розширюються її функціональні можливості. Поставлена задача вирішується тим, що перетворювач ємності в напругу на основі RLдіодного генератора детерміновано-хаотичних коливань складається з послідовно з'єднаного генератора синусоїдальної напруги, індуктивності, первинного резистивного вимірювального перетворювача, діода, синхронного детектора, причому RL-діодний генератор хаотичних коливань з'єднаний з синхронним детектором, згідно з корисною моделлю, введено первинний ємнісний вимірювальний перетворювач, який підключено паралельно діоду. Корисна модель пояснюється кресленням, де зображена схема перетворювача ємності в напругу на основі RL-діодного генератора детерміновано-хаотичних коливань, який складається з послідовно з'єднаних генератора синусоїдальної напруги 1, індуктивності 2, діоду 3, резистора 4, синхронного детектора 5 та первинного ємнісного вимірювального перетворювача 6. Корисна модель працює наступним чином. RL-діодний генератор детерміновано-хаотичних коливань збуджується генератором синусоїдальної напруги 1, формуючи на своєму виході хаотичні електромагнітні коливання, флуктуації яких залежать від параметрів схеми, а саме від величини індуктивності 2, величини резистора 4, параметрів діода 3 та ємнісного вимірювального перетворювача 6. Для реалізації перетворення величини ємності в постійну напругу вихідний сигнал RL-діодного генератора детерміновано-хаотичних коливань подається на синхронний детектор 5, з виходу якого отримується вимірювальний сигнал. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Перетворювач ємності в напругу на основі RL-діодного генератора детерміновано-хаотичних коливань, що складається з послідовно з'єднаного генератора синусоїдальної напруги, індуктивності, первинного резистивного вимірювального перетворювача, діода, синхронного детектора, причому RL-діодний генератор хаотичних коливань з'єднаний з синхронним детектором, який відрізняється тим, що у пристрій введено первинний ємнісний вимірювальний перетворювач, який підключено паралельно діоду. 1 UA 104898 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюKucheruk Volodymyr Yuriyovych, Sevastyanov Volodymyr Mykolayovych, Mankovska Viktoriya Sergiivna, Trachuk Maryna Oleksandrivna
Автори російськоюКучерук Владими Юриевич, Севастьянов Владимир Николаевич, Маньковская Виктория Сеогеевна, Трачук Марина Александровна
МПК / Мітки
МПК: G01R 27/26
Мітки: перетворювач, rl-діодного, ємності, напругу, генератора, коливань, основі, детерміновано-хаотичних
