Перетворювач опору в напругу на основі rl-діодного генератора детерміновано хаотичних коливань

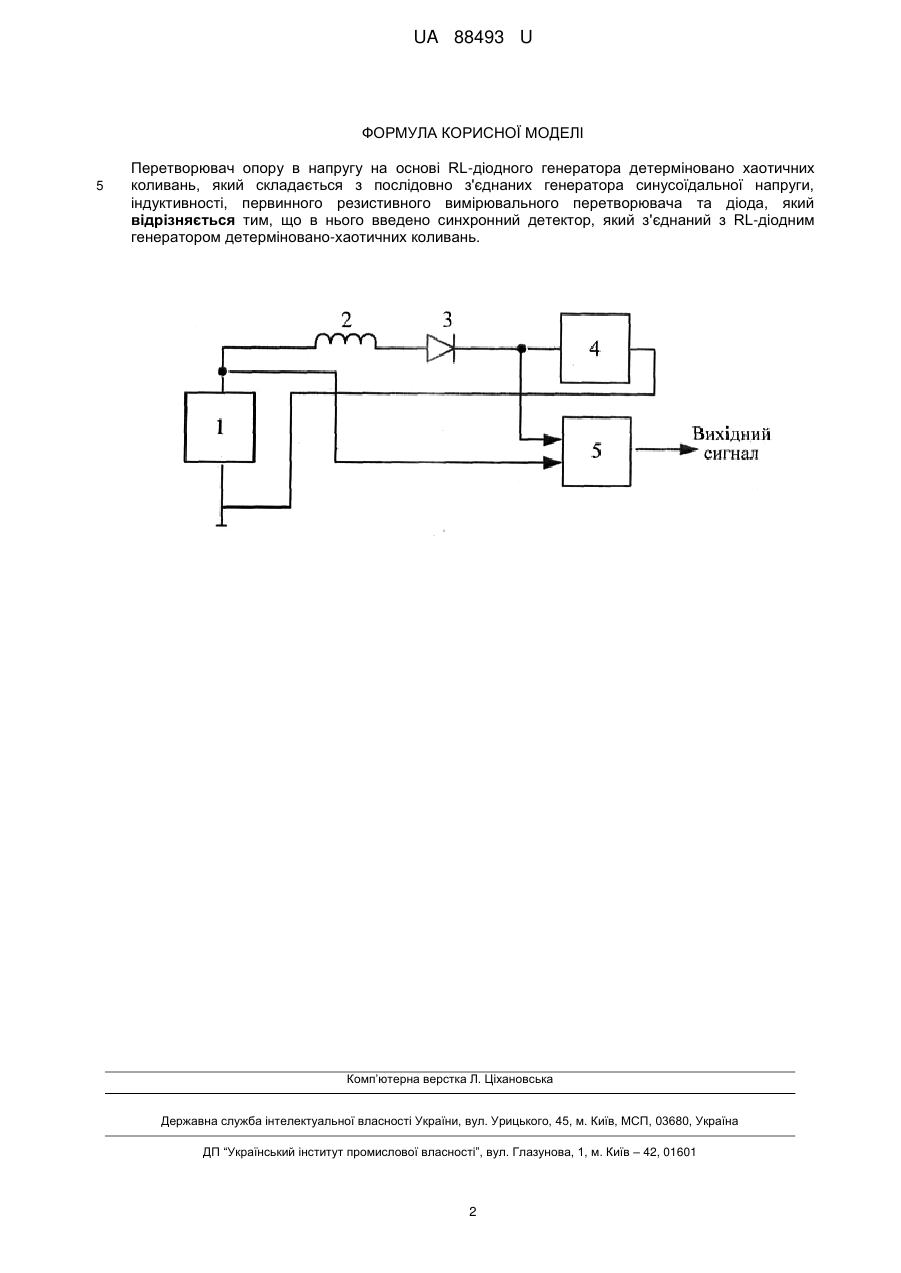

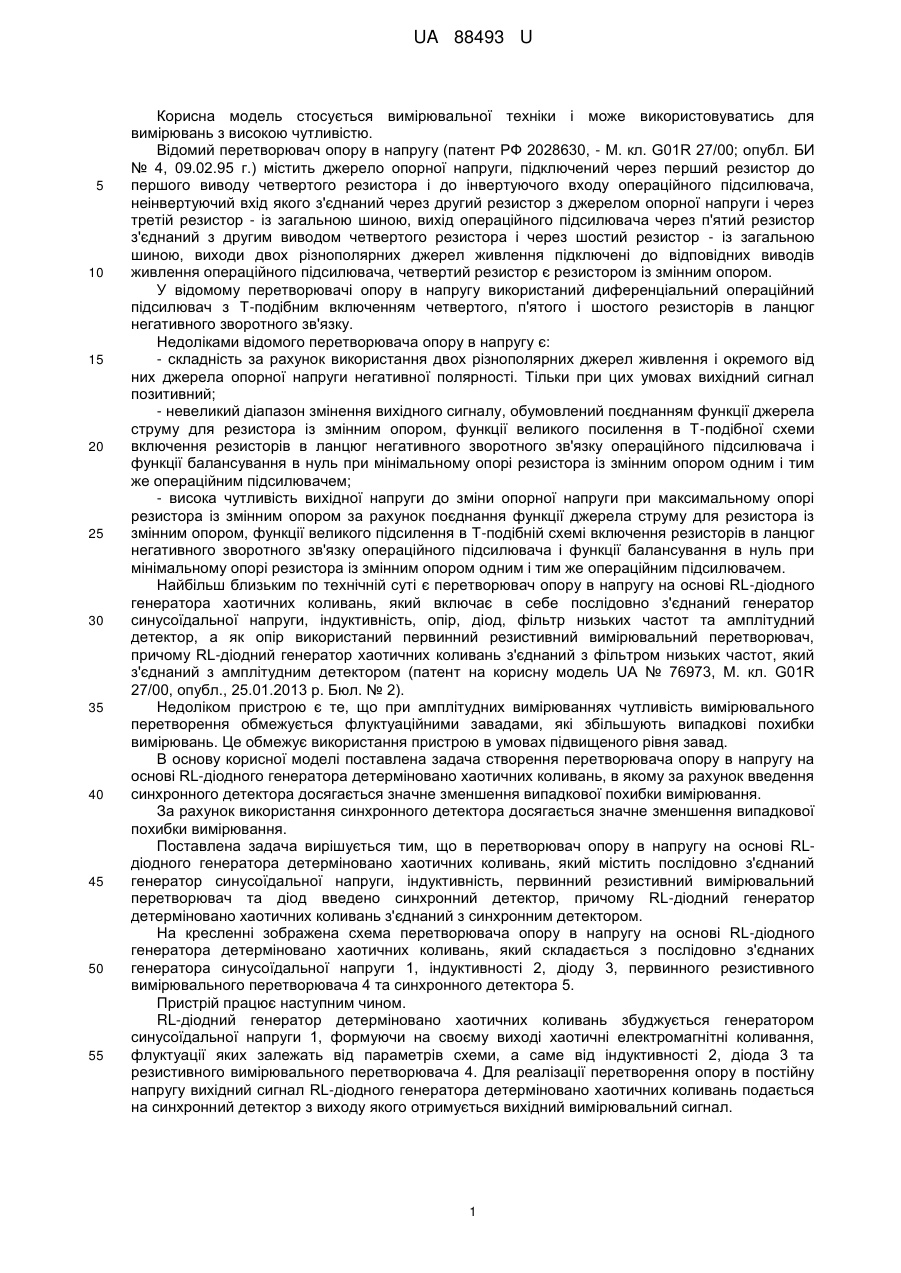

Реферат: Перетворювач опору в напругу на основі RL-діодного генератора детерміновано хаотичних коливань складається з послідовно з'єднаних генератора синусоїдальної напруги, індуктивності, первинного резистивного вимірювального перетворювача та діода. В нього введено синхронний детектор, який з'єднаний з RL-діодним генератором детерміновано-хаотичних коливань. UA 88493 U (12) UA 88493 U UA 88493 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується вимірювальної техніки і може використовуватись для вимірювань з високою чутливістю. Відомий перетворювач опору в напругу (патент РФ 2028630, - М. кл. G01R 27/00; опубл. БИ № 4, 09.02.95 г.) містить джерело опорної напруги, підключений через перший резистор до першого виводу четвертого резистора і до інвертуючого входу операційного підсилювача, неінвертуючий вхід якого з'єднаний через другий резистор з джерелом опорної напруги і через третій резистор - із загальною шиною, вихід операційного підсилювача через п'ятий резистор з'єднаний з другим виводом четвертого резистора і через шостий резистор - із загальною шиною, виходи двох різнополярних джерел живлення підключені до відповідних виводів живлення операційного підсилювача, четвертий резистор є резистором із змінним опором. У відомому перетворювачі опору в напругу використаний диференціальний операційний підсилювач з Т-подібним включенням четвертого, п'ятого і шостого резисторів в ланцюг негативного зворотного зв'язку. Недоліками відомого перетворювача опору в напругу є: - складність за рахунок використання двох різнополярних джерел живлення і окремого від них джерела опорної напруги негативної полярності. Тільки при цих умовах вихідний сигнал позитивний; - невеликий діапазон змінення вихідного сигналу, обумовлений поєднанням функції джерела струму для резистора із змінним опором, функції великого посилення в Т-подібної схеми включення резисторів в ланцюг негативного зворотного зв'язку операційного підсилювача і функції балансування в нуль при мінімальному опорі резистора із змінним опором одним і тим же операційним підсилювачем; - висока чутливість вихідної напруги до зміни опорної напруги при максимальному опорі резистора із змінним опором за рахунок поєднання функції джерела струму для резистора із змінним опором, функції великого підсилення в Т-подібній схемі включення резисторів в ланцюг негативного зворотного зв'язку операційного підсилювача і функції балансування в нуль при мінімальному опорі резистора із змінним опором одним і тим же операційним підсилювачем. Найбільш близьким по технічній суті є перетворювач опору в напругу на основі RL-діодного генератора хаотичних коливань, який включає в себе послідовно з'єднаний генератор синусоїдальної напруги, індуктивність, опір, діод, фільтр низьких частот та амплітудний детектор, а як опір використаний первинний резистивний вимірювальний перетворювач, причому RL-діодний генератор хаотичних коливань з'єднаний з фільтром низьких частот, який з'єднаний з амплітудним детектором (патент на корисну модель UA № 76973, М. кл. G01R 27/00, опубл., 25.01.2013 р. Бюл. № 2). Недоліком пристрою є те, що при амплітудних вимірюваннях чутливість вимірювального перетворення обмежується флуктуаційними завадами, які збільшують випадкові похибки вимірювань. Це обмежує використання пристрою в умовах підвищеного рівня завад. В основу корисної моделі поставлена задача створення перетворювача опору в напругу на основі RL-діодного генератора детерміновано хаотичних коливань, в якому за рахунок введення синхронного детектора досягається значне зменшення випадкової похибки вимірювання. За рахунок використання синхронного детектора досягається значне зменшення випадкової похибки вимірювання. Поставлена задача вирішується тим, що в перетворювач опору в напругу на основі RLдіодного генератора детерміновано хаотичних коливань, який містить послідовно з'єднаний генератор синусоїдальної напруги, індуктивність, первинний резистивний вимірювальний перетворювач та діод введено синхронний детектор, причому RL-діодний генератор детерміновано хаотичних коливань з'єднаний з синхронним детектором. На кресленні зображена схема перетворювача опору в напругу на основі RL-діодного генератора детерміновано хаотичних коливань, який складається з послідовно з'єднаних генератора синусоїдальної напруги 1, індуктивності 2, діоду 3, первинного резистивного вимірювального перетворювача 4 та синхронного детектора 5. Пристрій працює наступним чином. RL-діодний генератор детерміновано хаотичних коливань збуджується генератором синусоїдальної напруги 1, формуючи на своєму виході хаотичні електромагнітні коливання, флуктуації яких залежать від параметрів схеми, а саме від індуктивності 2, діода 3 та резистивного вимірювального перетворювача 4. Для реалізації перетворення опору в постійну напругу вихідний сигнал RL-діодного генератора детерміновано хаотичних коливань подається на синхронний детектор з виходу якого отримується вихідний вимірювальний сигнал. 1 UA 88493 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Перетворювач опору в напругу на основі RL-діодного генератора детерміновано хаотичних коливань, який складається з послідовно з'єднаних генератора синусоїдальної напруги, індуктивності, первинного резистивного вимірювального перетворювача та діода, який відрізняється тим, що в нього введено синхронний детектор, який з'єднаний з RL-діодним генератором детерміновано-хаотичних коливань. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
