Ручка для письма

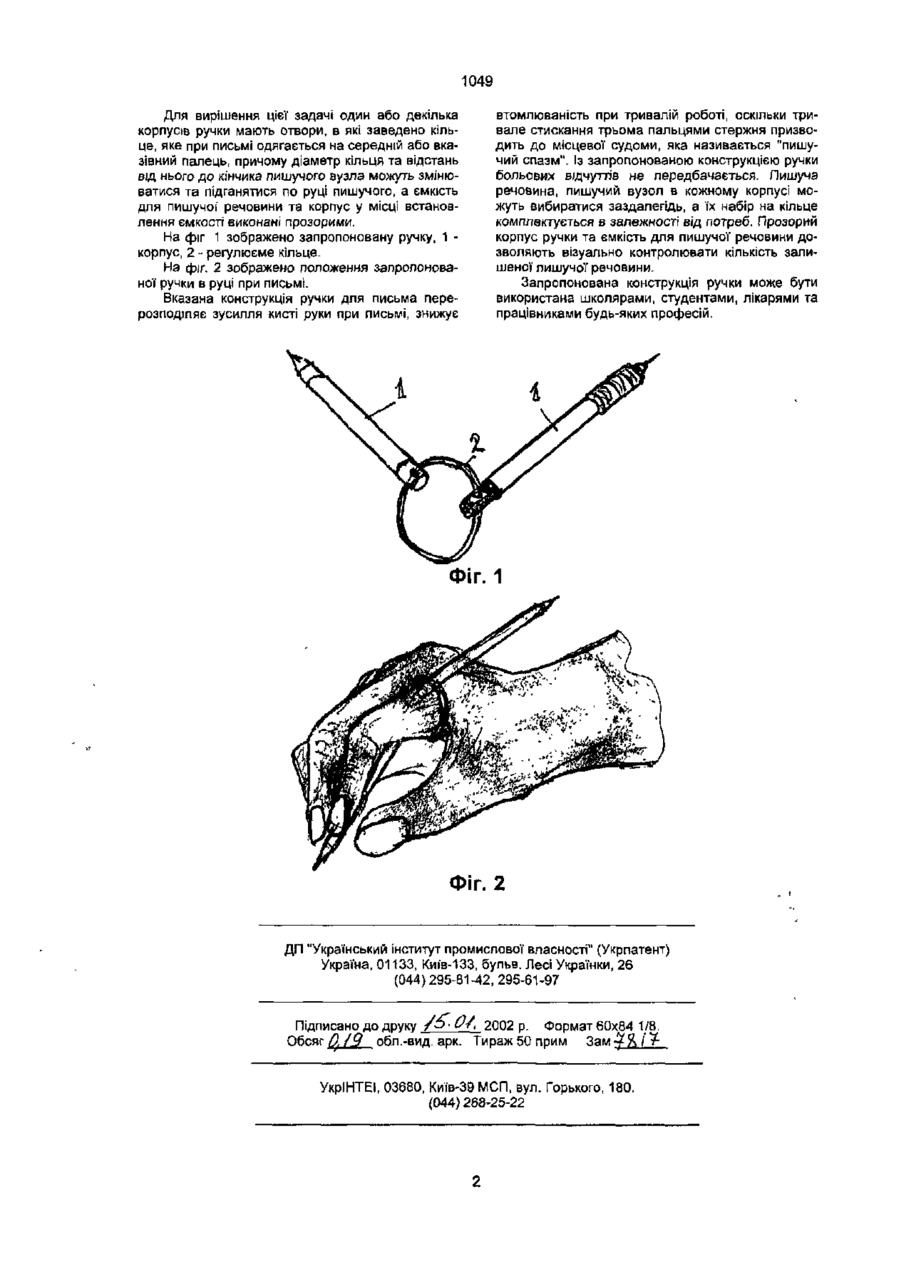

1. Ручка для письма, яка включає корпус, розміщені в ньому ємкість для пишучої речовини, пишучий вузол, а саме перо, кульковий або капілярний стержень, причому корпус ручки виконано з кільцем, що надівають на палець, яка відрізняється тим, що один або декілька корпусів ручки мають отвори, в які заведено кільце, яке при письмі надівають на вказівний або середній палець, причому діаметр кільця та відстань від нього до кінчика пишучого вузла можуть змінюватися та приганятися по руці пишучого. 2. Ручка для письма за п. 1, яка відрізняється тим, що ємкість для пишучої речовини та корпус у місці встановлення ємкості виконані прозорими. Винахід відноситься до канцелярських виробів, а саме до пишучих інструментів та призначених для письма. Відомо й широко використовуються• автоматичні пір'йові ручки з ємкістю для рідких чорнил (авторучки); • кулькові ручки з заповненим спеціальною пастою стержнем Із металевою кулькою на кінці. Обертаючись, кулька захоплює пасту та залишає слід на папері; • фломастер - ручка зі стержнем із пористого матеріалу, такий стержень добре вбирає рідину та слугує резервуаром для чорнил (кольорової рідини) Чорнила, стікаючи по тоненьких капілярах у пористому кінчику, залишають слід на папері. [Див. Политехнический словарь под ред. Акад. А.Ю. Ишлинского. М.: Сов. энциклопедия, 1989,655 с ] . Відомо пристрій, що містить резервуар у вигляді трубки, що наповнена пастою заданого кольору та пишучим наконечником [див. патент SU №183144 A3, МПК7 В43К7/00, 7/03, опубл. 30.07 93 р. Бюл. №28.]. Вказаний резервуар із пастою містить пасту, яка по довжині трубки має однаково заданий колір, тому неможливо передбачити, коли паста закінчуватиметься, особливо у тих випадках, коли трубка або корпус ручки, у якому ця трубка використовується, непрозорі. В таких випадках слід говорити про незручність використання резервуара із пастами внаслідок необхідності розбирати ручку для спостереження наявності пасти при прозорій трубці. Корпуси всіх вказаних ручок являють собою порожнистий стержень Із ковпачком або без нього. Найбільш близьким до пропонованого технічного рішення за технічною сутністю та досягаємим технічним результатом є ручка Ring-Pen (Рінг-пен), розроблена групою фізіологів та дизайнерів Росії та США (прототип), [Изобретатель и рационализатор, 1999, № 10, с. 6]. Кулькова ручка Ring-pen являє собою заповнений пастою порожнистий пластмасовий стержень з металевою кулькою на кінці, причому корпус ручки виконано у вигляді балки, середня частина якої має більшу ширину та меншу товщину, а в перерізі з максимальною шириною корпусу виконано отвір під вказівний палець. Балка перерозподіляє зусилля кисті при письмі, значно полегшуючи письмо. До недоліків прототипу відносяться: порівняно великі габарити ручки; незручність носити ручку з кільцем, наприклад, в кишені, недостатня міцність на згин у перерізі кільця. Крім того непрозорий корпус ручки прототипу не дозволяє передбачити, коли паста або чорнила закінчуватимуться В таких випадках слід говорити про незручність використання резервуарів з пастами внаслідок необхідності розбирати ручку для спостереження наявності пишучої речовини (пасти, чорнил та ін.). В основу винаходу поставлено задачу такого вдосконалення конструкції, при якому: • значно знижується втомлюваність кисті руки при тривалому використанні ручки, • зменшуються габаритні розміри ручки; • збільшуються міцність та експлуатаційна надійність ручки; • з'являється можливість контролювати кількість зоставшоїся пишучої речовини, що призведе до зручності та ефективності експлуатації ручки. О) 1049 Для вирішення цієї задачі один або декілька корпусів ручки мають отвори, в які заведено кільце, яке при письмі одягається на середній або вказівний палець, причому діаметр кільця та відстань від нього до кінчика пишучого вузла можуть змінюватися та підганятися по руці пишучого, а ємкість для пишучої речовини та корпус у місці встановлення ємкості виконані прозорими. На фіг 1 зображено запропоновану ручку, 1 корпус, 2 - регулюєме кільце. На фіг. 2 зображено положення запропонованої ручки в руці при письмі. Вказана конструкція ручки для письма перерозподіляє зусилля кисті руки при письмі, знижує втомлюваність при тривалій роботі, оскільки тривале стискання трьома пальцями стержня призводить до місцевої судоми, яка називається "пишучий спазм". Із запропонованою конструкцією ручки больових відчуттів не передбачається. Пишуча речовина, пишучий вузол в кожному корпусі можуть вибиратися заздалегідь, а їх набір на кільце комплектується в залежності від потреб. Прозорий корпус ручки та ємкість для пишучої речовини дозволяють візуально контролювати кількість залишеної пишучої речовини. Запропонована конструкція ручки може бути використана школярами, студентами, лікарями та працівниками будь-яких професій. ФІГ. 1 Фіг. 2 ДП "Український Інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку /о- Of, 2002 p. Формат 60x84 1/8. Обсяг DJQ обл.-вид. арк. Тираж 50 прим Зам ^% С£ УкрІНТЕї, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 1197 баласт в призначене місце Операцію повторюють, поки не вичистять шпальний ящик Якщо механізм 19 - вантажопідйомний з власним приводом, то оператор вимикачем 18 включає його і піднімає навантажений ковш 3 Висунутий ніж 11, завдяки такій його довжині, дозволяє вибирати баласт з-під шпал і рейок коли, а також в стрілковому переводі Кут а, що характеризує положення вібратора 4 відносно висунутого ножа 11 визначає співвідношення сил Е і Н (фіг 3) і може встановлюватись від 0 до 90 е , тобто від паралельного до перпендикулярного положення відносно площини ножа 11 Перший з крайніх варіантів (а= 0°) підходить для баласту з чистої жорстви, а другий з них (а = 90°) для дрібно сипкого чи аморфного матеріалу, наприклад, піску чи пісчано - глиняної мокрої суміші Фактично забруднений баласт - це суміш жорстви і аморфного забруднювача, тому доцільно, щоб вібратор 4 займав проміжне положення (а 25° - 50°) Амортизатори 5 зменшують потік вібрації від стояків 2 через держак 6 і ручки 7 та 8 до рук оператора Збільшення маси держака 6 чи закріплення на ньому противаги 16 сприяє зменшенню цієї вібрації на ручках 7 і 8 Збільшення еластичності амортизаторів 5, і покриття ручок 7 і 8 також зменшує вібрацію на цих ручках Джерела інформації, що взяті до уваги при експертизі 1 «Путевые механизмы и инструменты» под ред Н А Карпова М «Транспорт», 1984, стр 187 202 2 Патент Російської Федерації МПК6 E02F 3/28 № 2011749 Бюлл № 8, 1994 г «Экскавационный механизированный инструмент» Фіг З Ik Фіг 1 я-я Фіг 2 Фіг 4 ІЗ 1197 ДП «Український інститут промислової власності» (Укрпатент) вул Сімі Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
