Фрезерна циліндрична пила

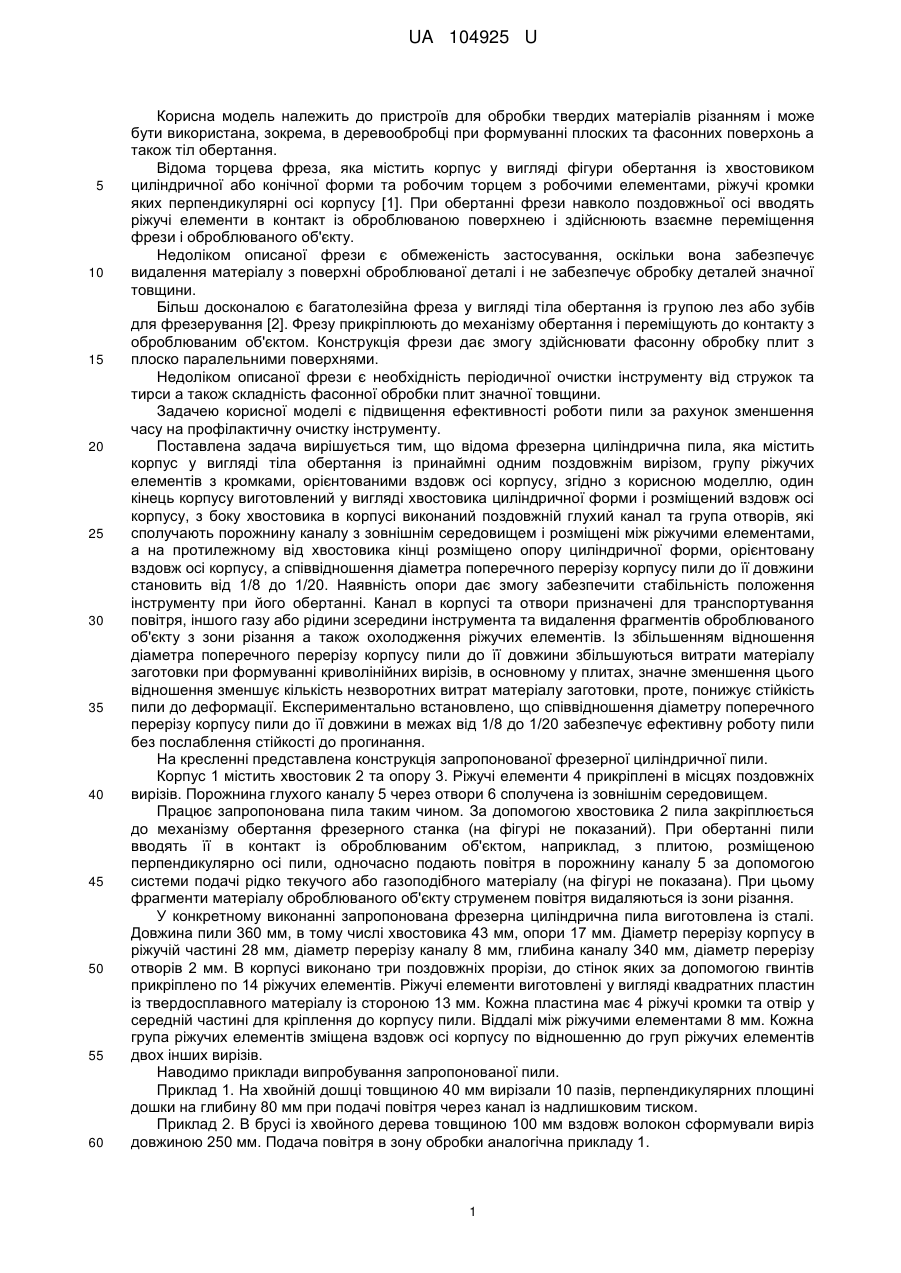

Реферат: Фрезерна циліндрична пила містить корпус у вигляді тіла обертання із принаймні одним поздовжнім вирізом, групу ріжучих елементів з кромками, орієнтованими вздовж осі корпусу. Один кінець корпусу виготовлений у вигляді хвостовика циліндричної форми і розміщений вздовж осі корпусу. З боку хвостовика в корпусі виконаний поздовжній глухий канал та група отворів, які сполучають порожнину каналу з зовнішнім середовищем і розміщені між ріжучими елементами, на протилежному від хвостовика кінці розміщено опору циліндричної форми, орієнтовану вздовж осі корпусу. Відношення діаметра поперечного перерізу корпусу пили до її довжини становить від 1/8 до 1/20. UA 104925 U (12) UA 104925 U UA 104925 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для обробки твердих матеріалів різанням і може бути використана, зокрема, в деревообробці при формуванні плоских та фасонних поверхонь а також тіл обертання. Відома торцева фреза, яка містить корпус у вигляді фігури обертання із хвостовиком циліндричної або конічної форми та робочим торцем з робочими елементами, ріжучі кромки яких перпендикулярні осі корпусу [1]. При обертанні фрези навколо поздовжньої осі вводять ріжучі елементи в контакт із оброблюваною поверхнею і здійснюють взаємне переміщення фрези і оброблюваного об'єкту. Недоліком описаної фрези є обмеженість застосування, оскільки вона забезпечує видалення матеріалу з поверхні оброблюваної деталі і не забезпечує обробку деталей значної товщини. Більш досконалою є багатолезійна фреза у вигляді тіла обертання із групою лез або зубів для фрезерування [2]. Фрезу прикріплюють до механізму обертання і переміщують до контакту з оброблюваним об'єктом. Конструкція фрези дає змогу здійснювати фасонну обробку плит з плоско паралельними поверхнями. Недоліком описаної фрези є необхідність періодичної очистки інструменту від стружок та тирси а також складність фасонної обробки плит значної товщини. Задачею корисної моделі є підвищення ефективності роботи пили за рахунок зменшення часу на профілактичну очистку інструменту. Поставлена задача вирішується тим, що відома фрезерна циліндрична пила, яка містить корпус у вигляді тіла обертання із принаймні одним поздовжнім вирізом, групу ріжучих елементів з кромками, орієнтованими вздовж осі корпусу, згідно з корисною моделлю, один кінець корпусу виготовлений у вигляді хвостовика циліндричної форми і розміщений вздовж осі корпусу, з боку хвостовика в корпусі виконаний поздовжній глухий канал та група отворів, які сполучають порожнину каналу з зовнішнім середовищем і розміщені між ріжучими елементами, а на протилежному від хвостовика кінці розміщено опору циліндричної форми, орієнтовану вздовж осі корпусу, а співвідношення діаметра поперечного перерізу корпусу пили до її довжини становить від 1/8 до 1/20. Наявність опори дає змогу забезпечити стабільність положення інструменту при його обертанні. Канал в корпусі та отвори призначені для транспортування повітря, іншого газу або рідини зсередини інструмента та видалення фрагментів оброблюваного об'єкту з зони різання а також охолодження ріжучих елементів. Із збільшенням відношення діаметра поперечного перерізу корпусу пили до її довжини збільшуються витрати матеріалу заготовки при формуванні криволінійних вирізів, в основному у плитах, значне зменшення цього відношення зменшує кількість незворотних витрат матеріалу заготовки, проте, понижує стійкість пили до деформації. Експериментально встановлено, що співвідношення діаметру поперечного перерізу корпусу пили до її довжини в межах від 1/8 до 1/20 забезпечує ефективну роботу пили без послаблення стійкості до прогинання. На кресленні представлена конструкція запропонованої фрезерної циліндричної пили. Корпус 1 містить хвостовик 2 та опору 3. Ріжучі елементи 4 прикріплені в місцях поздовжніх вирізів. Порожнина глухого каналу 5 через отвори 6 сполучена із зовнішнім середовищем. Працює запропонована пила таким чином. За допомогою хвостовика 2 пила закріплюється до механізму обертання фрезерного станка (на фігурі не показаний). При обертанні пили вводять її в контакт із оброблюваним об'єктом, наприклад, з плитою, розміщеною перпендикулярно осі пили, одночасно подають повітря в порожнину каналу 5 за допомогою системи подачі рідко текучого або газоподібного матеріалу (на фігурі не показана). При цьому фрагменти матеріалу оброблюваного об'єкту струменем повітря видаляються із зони різання. У конкретному виконанні запропонована фрезерна циліндрична пила виготовлена із сталі. Довжина пили 360 мм, в тому числі хвостовика 43 мм, опори 17 мм. Діаметр перерізу корпусу в ріжучій частині 28 мм, діаметр перерізу каналу 8 мм, глибина каналу 340 мм, діаметр перерізу отворів 2 мм. В корпусі виконано три поздовжніх прорізи, до стінок яких за допомогою гвинтів прикріплено по 14 ріжучих елементів. Ріжучі елементи виготовлені у вигляді квадратних пластин із твердосплавного матеріалу із стороною 13 мм. Кожна пластина має 4 ріжучі кромки та отвір у середній частині для кріплення до корпусу пили. Віддалі між ріжучими елементами 8 мм. Кожна група ріжучих елементів зміщена вздовж осі корпусу по відношенню до груп ріжучих елементів двох інших вирізів. Наводимо приклади випробування запропонованої пили. Приклад 1. На хвойній дошці товщиною 40 мм вирізали 10 пазів, перпендикулярних площині дошки на глибину 80 мм при подачі повітря через канал із надлишковим тиском. Приклад 2. В брусі із хвойного дерева товщиною 100 мм вздовж волокон сформували виріз довжиною 250 мм. Подача повітря в зону обробки аналогічна прикладу 1. 1 UA 104925 U 5 Приклад 3. Із дерев'яної заготовки виготовлено декоративну підставку у вигляді тіла обертання із змінним радіусом перерізу, від 20 до 45 мм, для чого заготовку закріпили у токарному станку, а фрезерну пилу розмістили перпендикулярно осі заготовки. При обертанні пили та заготовки, пилу переміщували в напрямках, перпендикулярних осі пили. Подача повітря в зону обробки аналогічна прикладу 1. При здійсненні операцій, описаних в прикладах 1-3 не було потреби зупинки обладнання для очистки інструменту від залишок оброблюваних об'єктів. Таким чином, використання запропонованої фрезерної циліндричної пили знижує трудомісткість процесу обробки твердих матеріалів. 10 Джерела інформації: 1. Советский энциклопедический словарь. М., "Советская энциклопедия", 1987, стр. 1436. 2. Патент РФ № 2500819, МПК В 23 С 5/04; В 27 G 13/02; В 27 G 13/08, опубл. 10.04.2014. 15 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Фрезерна циліндрична пила, яка містить корпус у вигляді тіла обертання із принаймні одним поздовжнім вирізом, групу ріжучих елементів з кромками, орієнтованими вздовж осі корпусу, яка відрізняється тим, що один кінець корпусу виготовлений у вигляді хвостовика циліндричної форми і розміщений вздовж осі корпусу, з боку хвостовика в корпусі виконаний поздовжній глухий канал та група отворів, які сполучають порожнину каналу з зовнішнім середовищем і розміщені між ріжучими елементами, на протилежному від хвостовика кінці розміщено опору циліндричної форми, орієнтовану вздовж осі корпусу, а відношення діаметра поперечного перерізу корпусу пили до її довжини становить від 1/8 до 1/20. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
