Дискова пила
Номер патенту: 32992
Опубліковано: 10.06.2008
Автори: Бондарєв Сергій Валентинович, Горбатенко Юрій Павлович
Формула / Реферат
Дискова пила, що містить корпус з почергово виконаними на його периферії радіальними пазами та виступами, на яких змонтовані різальні алмазовмісні елементи, яка відрізняється тим, що різальні алмазовмісні елементи закріплені на виступах різального сектора корпуса на різній від центра обертання пили відстані, яка плавно змінюється в різальному секторі від мінімального до максимального значення, при цьому кожен наступний різальний сектор на периферійній поверхні корпуса межує з попереднім, утворюючи безперервний різальний обід.
Текст

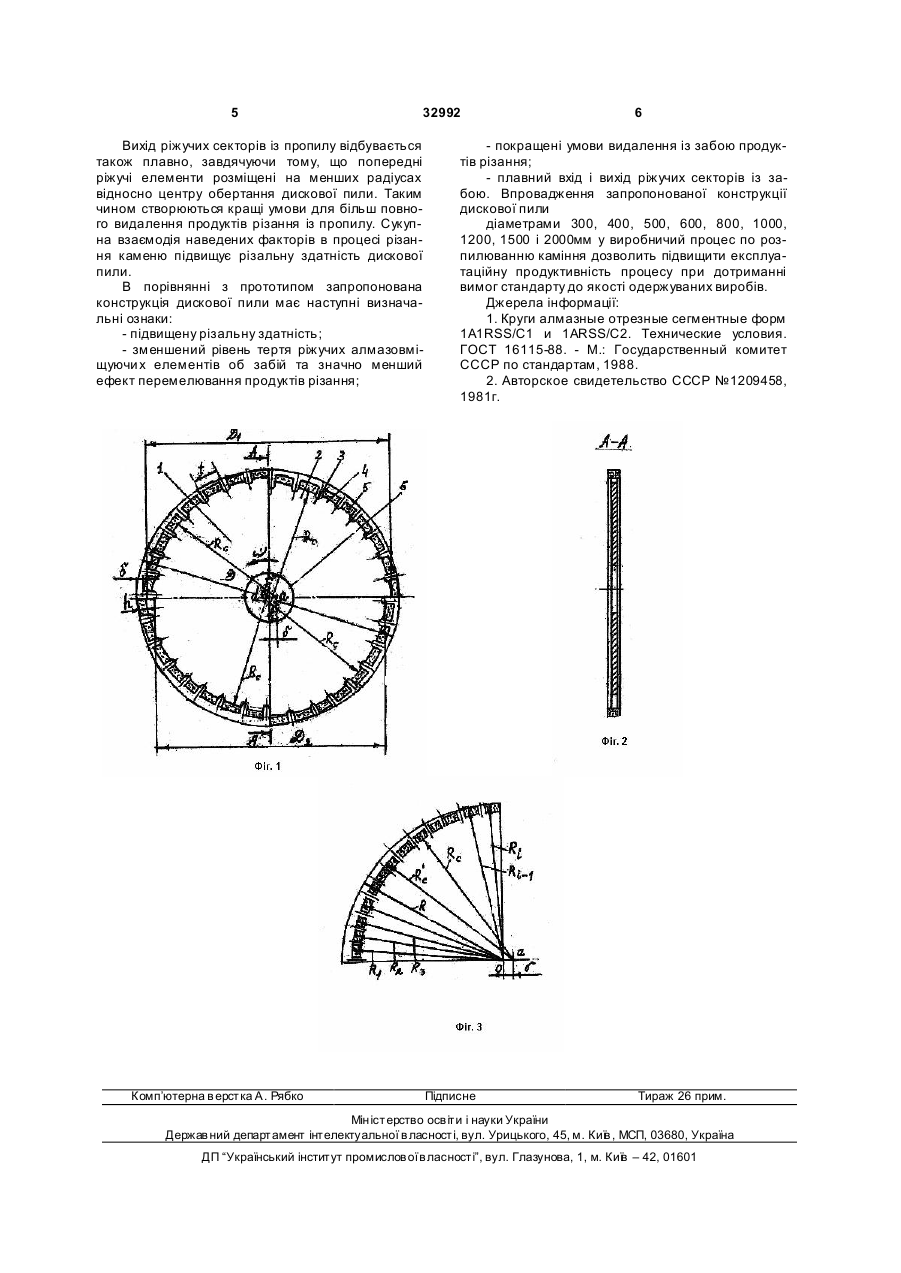

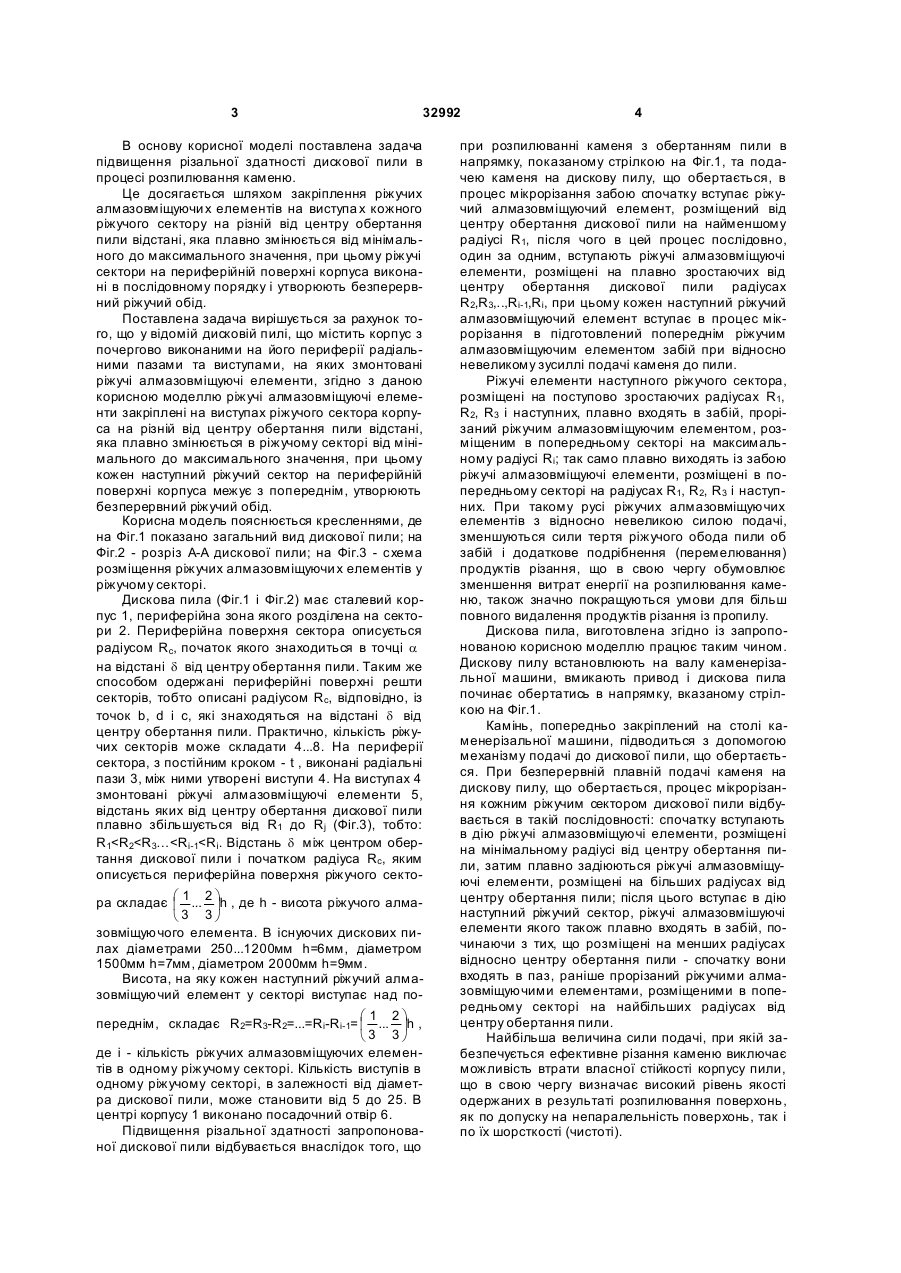

Дискова пила, що містить корпус з почергово виконаними на його периферії радіальними паза 3 32992 В основу корисної моделі поставлена задача підвищення різальної здатності дискової пили в процесі розпилювання каменю. Це досягається шляхом закріплення ріжучих алмазовміщуючи х елементів на виступа х кожного ріжучого сектору на різній від центру обертання пили відстані, яка плавно змінюється від мінімального до максимального значення, при цьому ріжучі сектори на периферійній поверхні корпуса виконані в послідовному порядку і утворюють безперервний ріжучий обід. Поставлена задача вирішується за рахунок того, що у відомій дисковій пилі, що містить корпус з почергово виконаними на його периферії радіальними пазами та виступами, на яких змонтовані ріжучі алмазовміщуючі елементи, згідно з даною корисною моделлю ріжучі алмазовміщуючі елементи закріплені на виступах ріжучого сектора корпуса на різній від центру обертання пили відстані, яка плавно змінюється в ріжучому секторі від мінімального до максимального значення, при цьому кожен наступний ріжучий сектор на периферійній поверхні корпуса межує з попереднім, утворюють безперервний ріжучий обід. Корисна модель пояснюється кресленнями, де на Фіг.1 показано загальний вид дискової пили; на Фіг.2 - розріз А-А дискової пили; на Фіг.3 - схема розміщення ріжучих алмазовміщуючи х елементів у ріжучому секторі. Дискова пила (Фіг.1 і Фіг.2) має сталевий корпус 1, периферійна зона якого розділена на сектори 2. Периферійна поверхня сектора описується радіусом Rс, початок якого знаходиться в точці a на відстані d від центру обертання пили. Таким же способом одержані периферійні поверхні решти секторів, тобто описані радіусом Rс, відповідно, із точок b, d і с, які знаходяться на відстані d від центру обертання пили. Практично, кількість ріжучих секторів може складати 4...8. На периферії сектора, з постійним кроком - t , виконані радіальні пази 3, між ними утворені виступи 4. На виступах 4 змонтовані ріжучі алмазовміщуючі елементи 5, відстань яких від центру обертання дискової пили плавно збільшується від R1 до Rj (Фіг.3), тобто: R1
ДивитисяДодаткова інформація
Назва патенту англійськоюCircular saw
Автори англійськоюBondarev Serhii Valentynovych, Horbatenko Yurii Pavlovych
Назва патенту російськоюДисковая пила
Автори російськоюБондарев Сергей Валентинович, Горбатенко Юрий Павлович
МПК / Мітки
МПК: B28D 1/00
