Пристрій для освоєння свердловин піною

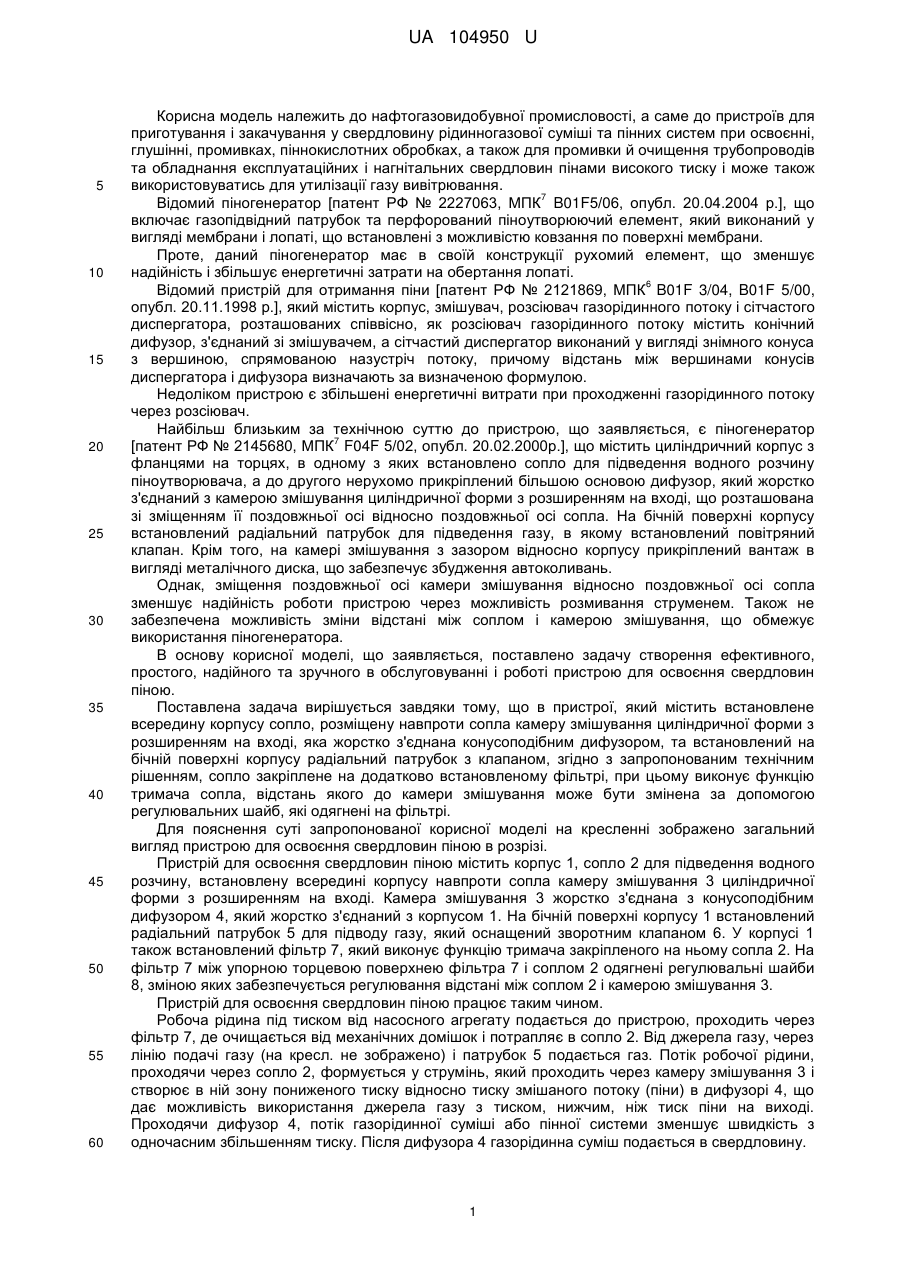

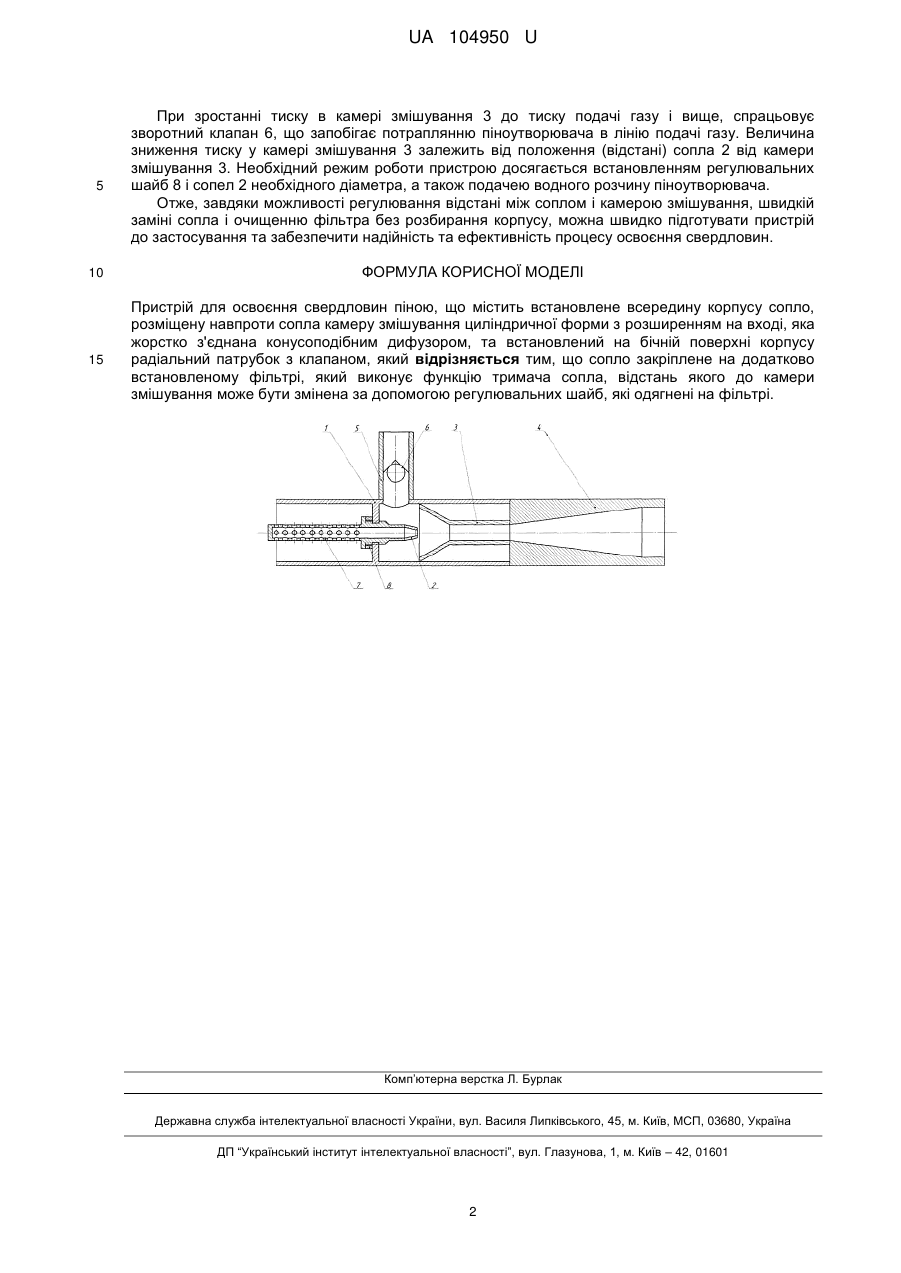

Реферат: Пристрій для освоєння свердловин піною містить встановлене всередину корпусу сопло, розміщену навпроти сопла камеру змішування циліндричної форми з розширенням на вході, яка жорстко з'єднана конусоподібним дифузором, та встановлений на бічній поверхні корпусу радіальний патрубок з клапаном. Сопло закріплене на додатково встановленому фільтрі, який виконує функцію тримача сопла, відстань якого до камери змішування може бути змінена за допомогою регулювальних шайб, які одягнені на фільтрі. UA 104950 U (12) UA 104950 U UA 104950 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до нафтогазовидобувної промисловості, а саме до пристроїв для приготування і закачування у свердловину рідинногазової суміші та пінних систем при освоєнні, глушінні, промивках, піннокислотних обробках, а також для промивки й очищення трубопроводів та обладнання експлуатаційних і нагнітальних свердловин пінами високого тиску і може також використовуватись для утилізації газу вивітрювання. 7 Відомий піногенератор [патент РФ № 2227063, МПК B01F5/06, опубл. 20.04.2004 р.], що включає газопідвідний патрубок та перфорований піноутворюючий елемент, який виконаний у вигляді мембрани і лопаті, що встановлені з можливістю ковзання по поверхні мембрани. Проте, даний піногенератор має в своїй конструкції рухомий елемент, що зменшує надійність і збільшує енергетичні затрати на обертання лопаті. 6 Відомий пристрій для отримання піни [патент РФ № 2121869, МПК B01F 3/04, B01F 5/00, опубл. 20.11.1998 р.], який містить корпус, змішувач, розсіювач газорідинного потоку і сітчастого диспергатора, розташованих співвісно, як розсіювач газорідинного потоку містить конічний дифузор, з'єднаний зі змішувачем, а сітчастий диспергатор виконаний у вигляді знімного конуса з вершиною, спрямованою назустріч потоку, причому відстань між вершинами конусів диспергатора і дифузора визначають за визначеною формулою. Недоліком пристрою є збільшені енергетичні витрати при проходженні газорідинного потоку через розсіювач. Найбільш близьким за технічною суттю до пристрою, що заявляється, є піногенератор 7 [патент РФ № 2145680, МПК F04F 5/02, опубл. 20.02.2000р.], що містить циліндричний корпус з фланцями на торцях, в одному з яких встановлено сопло для підведення водного розчину піноутворювача, а до другого нерухомо прикріплений більшою основою дифузор, який жорстко з'єднаний з камерою змішування циліндричної форми з розширенням на вході, що розташована зі зміщенням її поздовжньої осі відносно поздовжньої осі сопла. На бічній поверхні корпусу встановлений радіальний патрубок для підведення газу, в якому встановлений повітряний клапан. Крім того, на камері змішування з зазором відносно корпусу прикріплений вантаж в вигляді металічного диска, що забезпечує збудження автоколивань. Однак, зміщення поздовжньої осі камери змішування відносно поздовжньої осі сопла зменшує надійність роботи пристрою через можливість розмивання струменем. Також не забезпечена можливість зміни відстані між соплом і камерою змішування, що обмежує використання піногенератора. В основу корисної моделі, що заявляється, поставлено задачу створення ефективного, простого, надійного та зручного в обслуговуванні і роботі пристрою для освоєння свердловин піною. Поставлена задача вирішується завдяки тому, що в пристрої, який містить встановлене всередину корпусу сопло, розміщену навпроти сопла камеру змішування циліндричної форми з розширенням на вході, яка жорстко з'єднана конусоподібним дифузором, та встановлений на бічній поверхні корпусу радіальний патрубок з клапаном, згідно з запропонованим технічним рішенням, сопло закріплене на додатково встановленому фільтрі, при цьому виконує функцію тримача сопла, відстань якого до камери змішування може бути змінена за допомогою регулювальних шайб, які одягнені на фільтрі. Для пояснення суті запропонованої корисної моделі на кресленні зображено загальний вигляд пристрою для освоєння свердловин піною в розрізі. Пристрій для освоєння свердловин піною містить корпус 1, сопло 2 для підведення водного розчину, встановлену всередині корпусу навпроти сопла камеру змішування 3 циліндричної форми з розширенням на вході. Камера змішування 3 жорстко з'єднана з конусоподібним дифузором 4, який жорстко з'єднаний з корпусом 1. На бічній поверхні корпусу 1 встановлений радіальний патрубок 5 для підводу газу, який оснащений зворотним клапаном 6. У корпусі 1 також встановлений фільтр 7, який виконує функцію тримача закріпленого на ньому сопла 2. На фільтр 7 між упорною торцевою поверхнею фільтра 7 і соплом 2 одягнені регулювальні шайби 8, зміною яких забезпечується регулювання відстані між соплом 2 і камерою змішування 3. Пристрій для освоєння свердловин піною працює таким чином. Робоча рідина під тиском від насосного агрегату подається до пристрою, проходить через фільтр 7, де очищається від механічних домішок і потрапляє в сопло 2. Від джерела газу, через лінію подачі газу (на кресл. не зображено) і патрубок 5 подається газ. Потік робочої рідини, проходячи через сопло 2, формується у струмінь, який проходить через камеру змішування 3 і створює в ній зону пониженого тиску відносно тиску змішаного потоку (піни) в дифузорі 4, що дає можливість використання джерела газу з тиском, нижчим, ніж тиск піни на виході. Проходячи дифузор 4, потік газорідинної суміші або пінної системи зменшує швидкість з одночасним збільшенням тиску. Після дифузора 4 газорідинна суміш подається в свердловину. 1 UA 104950 U 5 10 15 При зростанні тиску в камері змішування 3 до тиску подачі газу і вище, спрацьовує зворотний клапан 6, що запобігає потраплянню піноутворювача в лінію подачі газу. Величина зниження тиску у камері змішування 3 залежить від положення (відстані) сопла 2 від камери змішування 3. Необхідний режим роботи пристрою досягається встановленням регулювальних шайб 8 і сопел 2 необхідного діаметра, а також подачею водного розчину піноутворювача. Отже, завдяки можливості регулювання відстані між соплом і камерою змішування, швидкій заміні сопла і очищенню фільтра без розбирання корпусу, можна швидко підготувати пристрій до застосування та забезпечити надійність та ефективність процесу освоєння свердловин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для освоєння свердловин піною, що містить встановлене всередину корпусу сопло, розміщену навпроти сопла камеру змішування циліндричної форми з розширенням на вході, яка жорстко з'єднана конусоподібним дифузором, та встановлений на бічній поверхні корпусу радіальний патрубок з клапаном, який відрізняється тим, що сопло закріплене на додатково встановленому фільтрі, який виконує функцію тримача сопла, відстань якого до камери змішування може бути змінена за допомогою регулювальних шайб, які одягнені на фільтрі. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
