Пристрій для дозування рідкого середовища

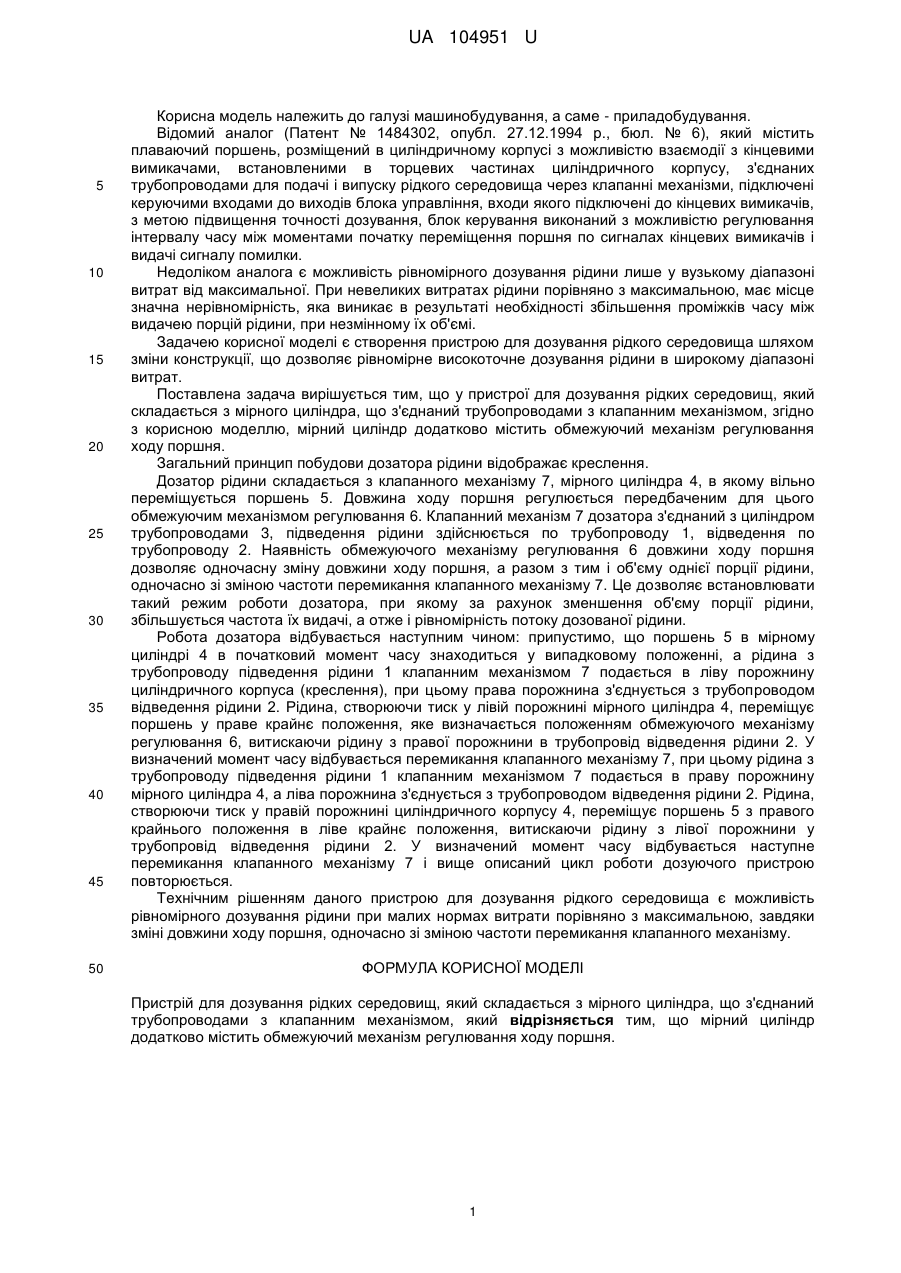

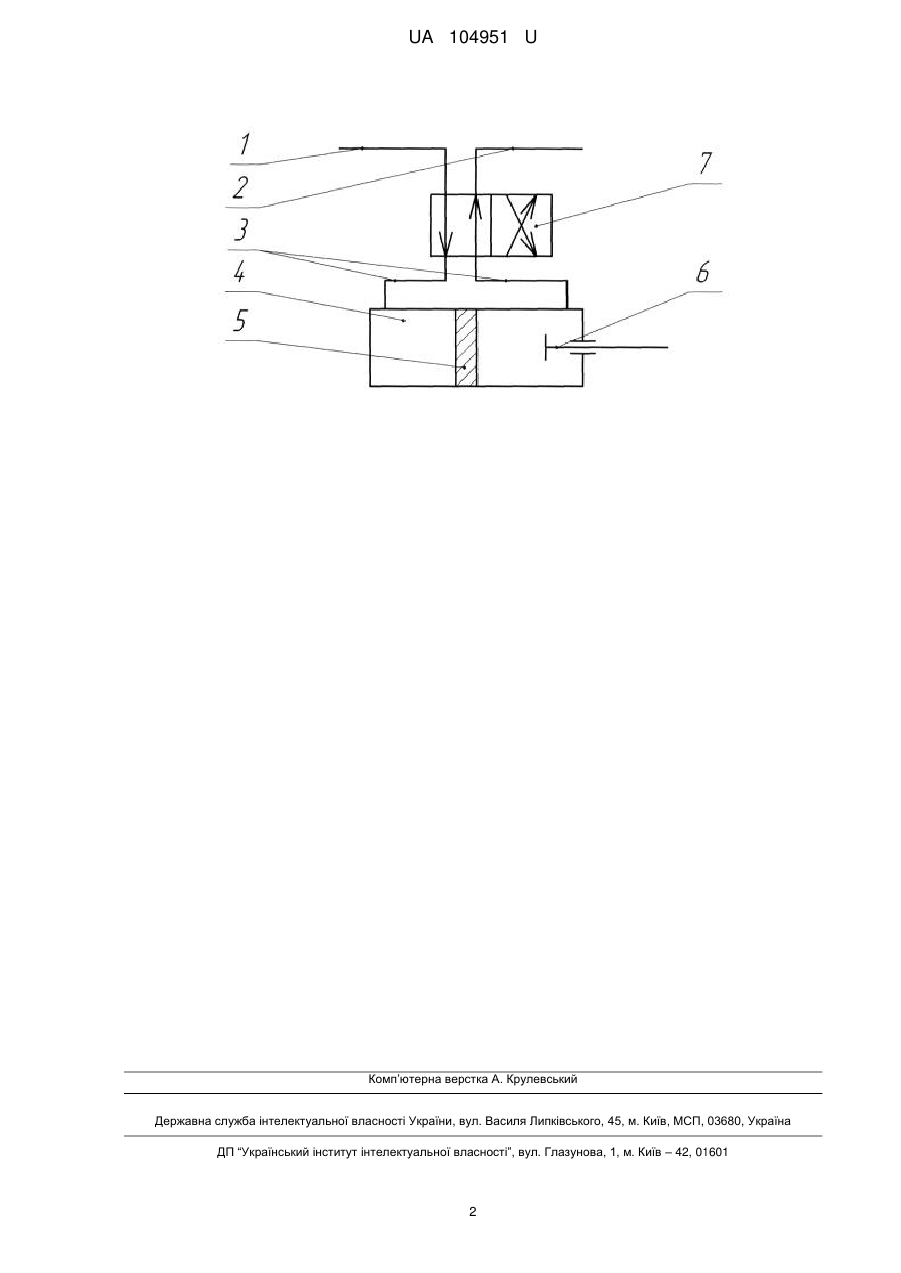

Реферат: Пристрій для дозування рідких середовищ складається з мірного циліндра, що з'єднаний трубопроводами з клапанним механізмом. Мірний циліндр додатково містить обмежуючий механізм регулювання ходу поршня. UA 104951 U (54) ПРИСТРІЙ ДЛЯ ДОЗУВАННЯ РІДКОГО СЕРЕДОВИЩА UA 104951 U UA 104951 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі машинобудування, а саме - приладобудування. Відомий аналог (Патент № 1484302, опубл. 27.12.1994 р., бюл. № 6), який містить плаваючий поршень, розміщений в циліндричному корпусі з можливістю взаємодії з кінцевими вимикачами, встановленими в торцевих частинах циліндричного корпусу, з'єднаних трубопроводами для подачі і випуску рідкого середовища через клапанні механізми, підключені керуючими входами до виходів блока управління, входи якого підключені до кінцевих вимикачів, з метою підвищення точності дозування, блок керування виконаний з можливістю регулювання інтервалу часу між моментами початку переміщення поршня по сигналах кінцевих вимикачів і видачі сигналу помилки. Недоліком аналога є можливість рівномірного дозування рідини лише у вузькому діапазоні витрат від максимальної. При невеликих витратах рідини порівняно з максимальною, має місце значна нерівномірність, яка виникає в результаті необхідності збільшення проміжків часу між видачею порцій рідини, при незмінному їх об'ємі. Задачею корисної моделі є створення пристрою для дозування рідкого середовища шляхом зміни конструкції, що дозволяє рівномірне високоточне дозування рідини в широкому діапазоні витрат. Поставлена задача вирішується тим, що у пристрої для дозування рідких середовищ, який складається з мірного циліндра, що з'єднаний трубопроводами з клапанним механізмом, згідно з корисною моделлю, мірний циліндр додатково містить обмежуючий механізм регулювання ходу поршня. Загальний принцип побудови дозатора рідини відображає креслення. Дозатор рідини складається з клапанного механізму 7, мірного циліндра 4, в якому вільно переміщується поршень 5. Довжина ходу поршня регулюється передбаченим для цього обмежуючим механізмом регулювання 6. Клапанний механізм 7 дозатора з'єднаний з циліндром трубопроводами 3, підведення рідини здійснюється по трубопроводу 1, відведення по трубопроводу 2. Наявність обмежуючого механізму регулювання 6 довжини ходу поршня дозволяє одночасну зміну довжини ходу поршня, а разом з тим і об'єму однієї порції рідини, одночасно зі зміною частоти перемикання клапанного механізму 7. Це дозволяє встановлювати такий режим роботи дозатора, при якому за рахунок зменшення об'єму порції рідини, збільшується частота їх видачі, а отже і рівномірність потоку дозованої рідини. Робота дозатора відбувається наступним чином: припустимо, що поршень 5 в мірному циліндрі 4 в початковий момент часу знаходиться у випадковому положенні, а рідина з трубопроводу підведення рідини 1 клапанним механізмом 7 подається в ліву порожнину циліндричного корпуса (креслення), при цьому права порожнина з'єднується з трубопроводом відведення рідини 2. Рідина, створюючи тиск у лівій порожнині мірного циліндра 4, переміщує поршень у праве крайнє положення, яке визначається положенням обмежуючого механізму регулювання 6, витискаючи рідину з правої порожнини в трубопровід відведення рідини 2. У визначений момент часу відбувається перемикання клапанного механізму 7, при цьому рідина з трубопроводу підведення рідини 1 клапанним механізмом 7 подається в праву порожнину мірного циліндра 4, а ліва порожнина з'єднується з трубопроводом відведення рідини 2. Рідина, створюючи тиск у правій порожнині циліндричного корпусу 4, переміщує поршень 5 з правого крайнього положення в ліве крайнє положення, витискаючи рідину з лівої порожнини у трубопровід відведення рідини 2. У визначений момент часу відбувається наступне перемикання клапанного механізму 7 і вище описаний цикл роботи дозуючого пристрою повторюється. Технічним рішенням даного пристрою для дозування рідкого середовища є можливість рівномірного дозування рідини при малих нормах витрати порівняно з максимальною, завдяки зміні довжини ходу поршня, одночасно зі зміною частоти перемикання клапанного механізму. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для дозування рідких середовищ, який складається з мірного циліндра, що з'єднаний трубопроводами з клапанним механізмом, який відрізняється тим, що мірний циліндр додатково містить обмежуючий механізм регулювання ходу поршня. 1 UA 104951 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
