Ґрунтообробний робочий орган щілиноріза

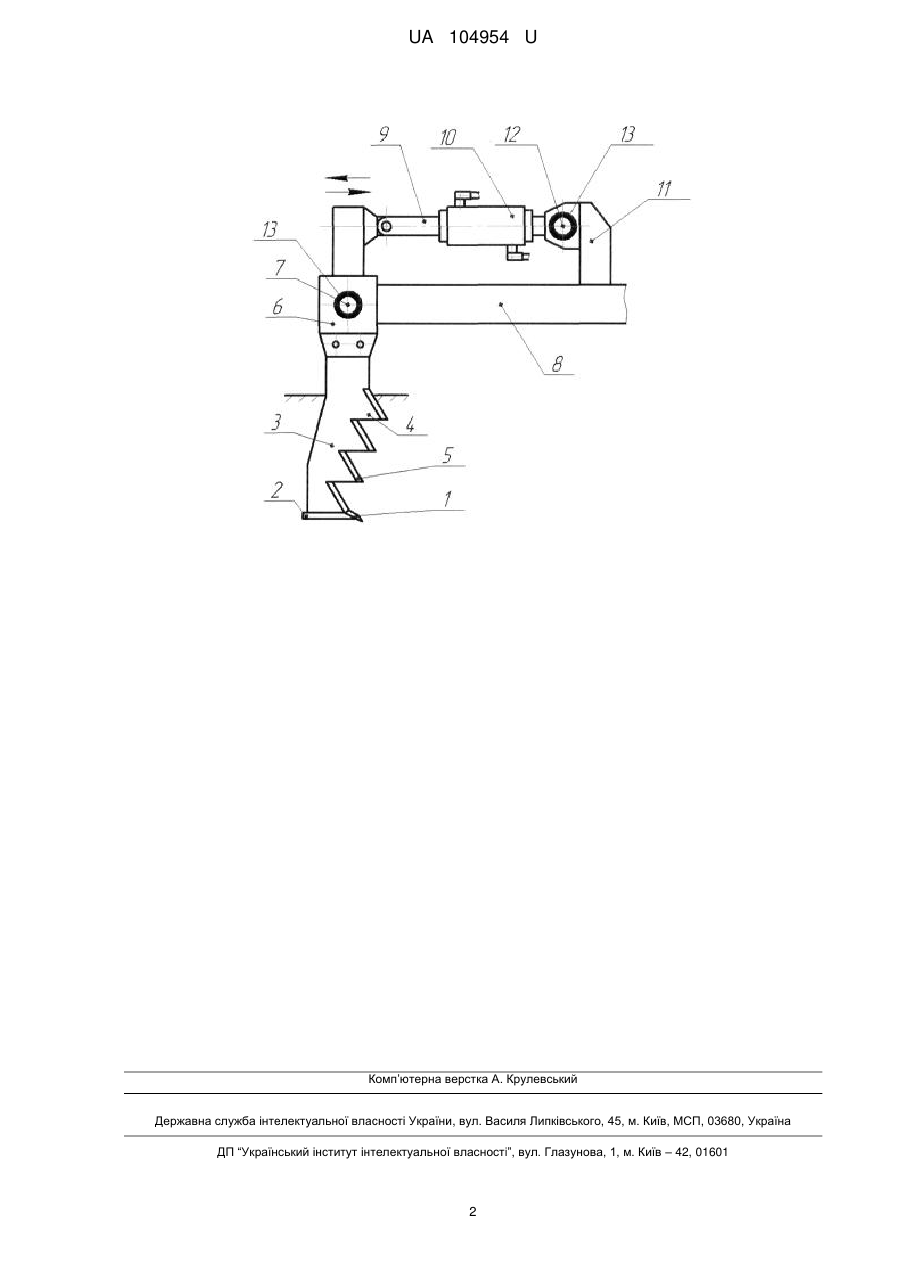

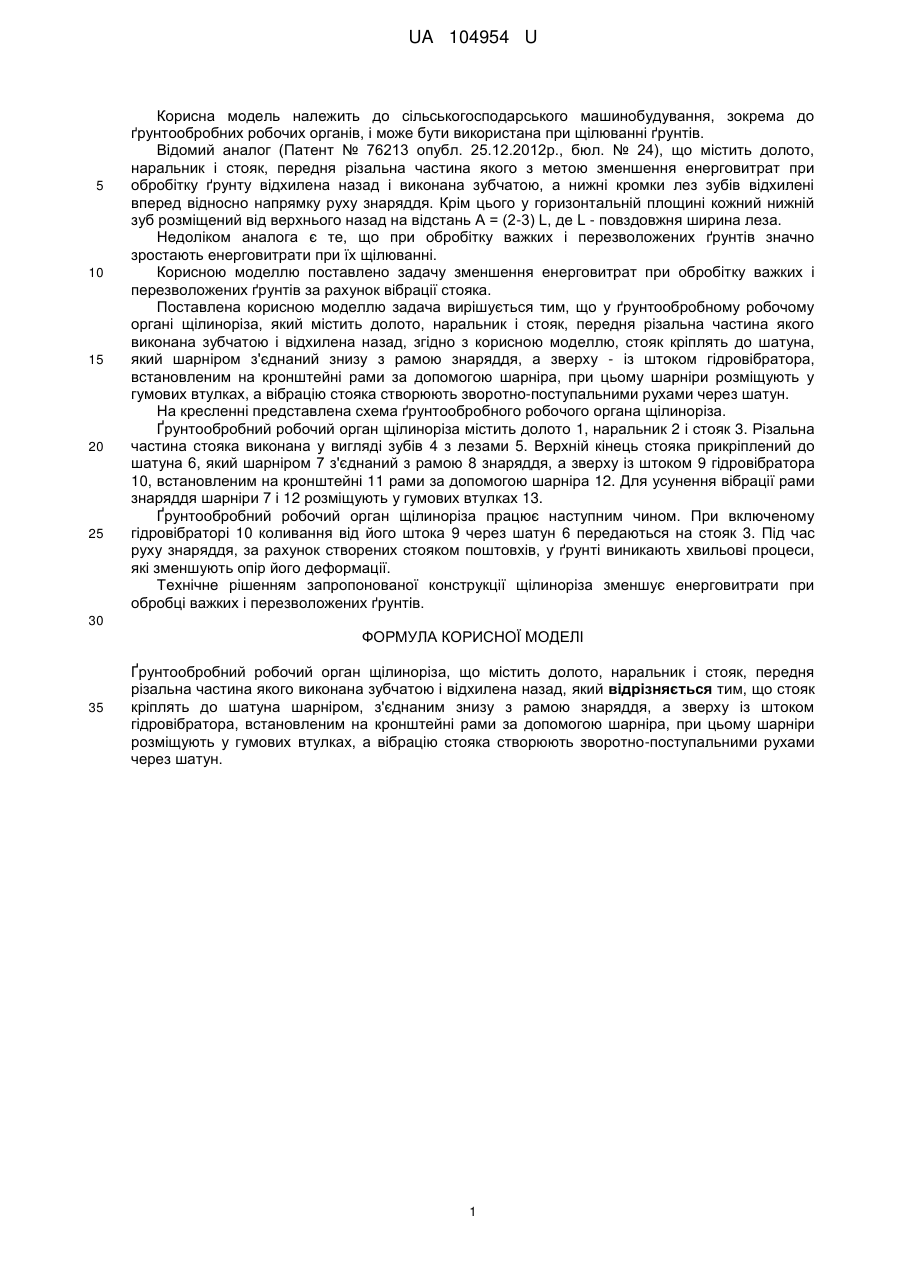

Реферат: Ґрунтообробний робочий орган щілиноріза містить долото, наральник і стояк, передня різальна частина якого виконана зубчатою і відхилена назад. Стояк кріплять до шатуна шарніром, з'єднаним знизу з рамою знаряддя, а зверху із штоком гідровібратора, встановленим на кронштейні рами за допомогою шарніра, при цьому шарніри розміщують у гумових втулках, а вібрацію стояка створюють зворотно-поступальними рухами через шатун. UA 104954 U (54) ҐРУНТООБРОБНИЙ РОБОЧИЙ ОРГАН ЩІЛИНОРІЗА UA 104954 U UA 104954 U 5 10 15 20 25 Корисна модель належить до сільськогосподарського машинобудування, зокрема до ґрунтообробних робочих органів, і може бути використана при щілюванні ґрунтів. Відомий аналог (Патент № 76213 опубл. 25.12.2012р., бюл. № 24), що містить долото, наральник і стояк, передня різальна частина якого з метою зменшення енерговитрат при обробітку ґрунту відхилена назад і виконана зубчатою, а нижні кромки лез зубів відхилені вперед відносно напрямку руху знаряддя. Крім цього у горизонтальній площині кожний нижній зуб розміщений від верхнього назад на відстань А = (2-3) L, де L - повздовжня ширина леза. Недоліком аналога є те, що при обробітку важких і перезволожених ґрунтів значно зростають енерговитрати при їх щілюванні. Корисною моделлю поставлено задачу зменшення енерговитрат при обробітку важких і перезволожених ґрунтів за рахунок вібрації стояка. Поставлена корисною моделлю задача вирішується тим, що у ґрунтообробному робочому органі щілиноріза, який містить долото, наральник і стояк, передня різальна частина якого виконана зубчатою і відхилена назад, згідно з корисною моделлю, стояк кріплять до шатуна, який шарніром з'єднаний знизу з рамою знаряддя, а зверху - із штоком гідровібратора, встановленим на кронштейні рами за допомогою шарніра, при цьому шарніри розміщують у гумових втулках, а вібрацію стояка створюють зворотно-поступальними рухами через шатун. На кресленні представлена схема ґрунтообробного робочого органа щілиноріза. Ґрунтообробний робочий орган щілиноріза містить долото 1, наральник 2 і стояк 3. Різальна частина стояка виконана у вигляді зубів 4 з лезами 5. Верхній кінець стояка прикріплений до шатуна 6, який шарніром 7 з'єднаний з рамою 8 знаряддя, а зверху із штоком 9 гідровібратора 10, встановленим на кронштейні 11 рами за допомогою шарніра 12. Для усунення вібрації рами знаряддя шарніри 7 і 12 розміщують у гумових втулках 13. Ґрунтообробний робочий орган щілиноріза працює наступним чином. При включеному гідровібраторі 10 коливання від його штока 9 через шатун 6 передаються на стояк 3. Під час руху знаряддя, за рахунок створених стояком поштовхів, у ґрунті виникають хвильові процеси, які зменшують опір його деформації. Технічне рішенням запропонованої конструкції щілиноріза зменшує енерговитрати при обробці важких і перезволожених ґрунтів. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Ґрунтообробний робочий орган щілиноріза, що містить долото, наральник і стояк, передня різальна частина якого виконана зубчатою і відхилена назад, який відрізняється тим, що стояк кріплять до шатуна шарніром, з'єднаним знизу з рамою знаряддя, а зверху із штоком гідровібратора, встановленим на кронштейні рами за допомогою шарніра, при цьому шарніри розміщують у гумових втулках, а вібрацію стояка створюють зворотно-поступальними рухами через шатун. 1 UA 104954 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
