Мурувальний розчин мертелю для футерівки теплових агрегатів

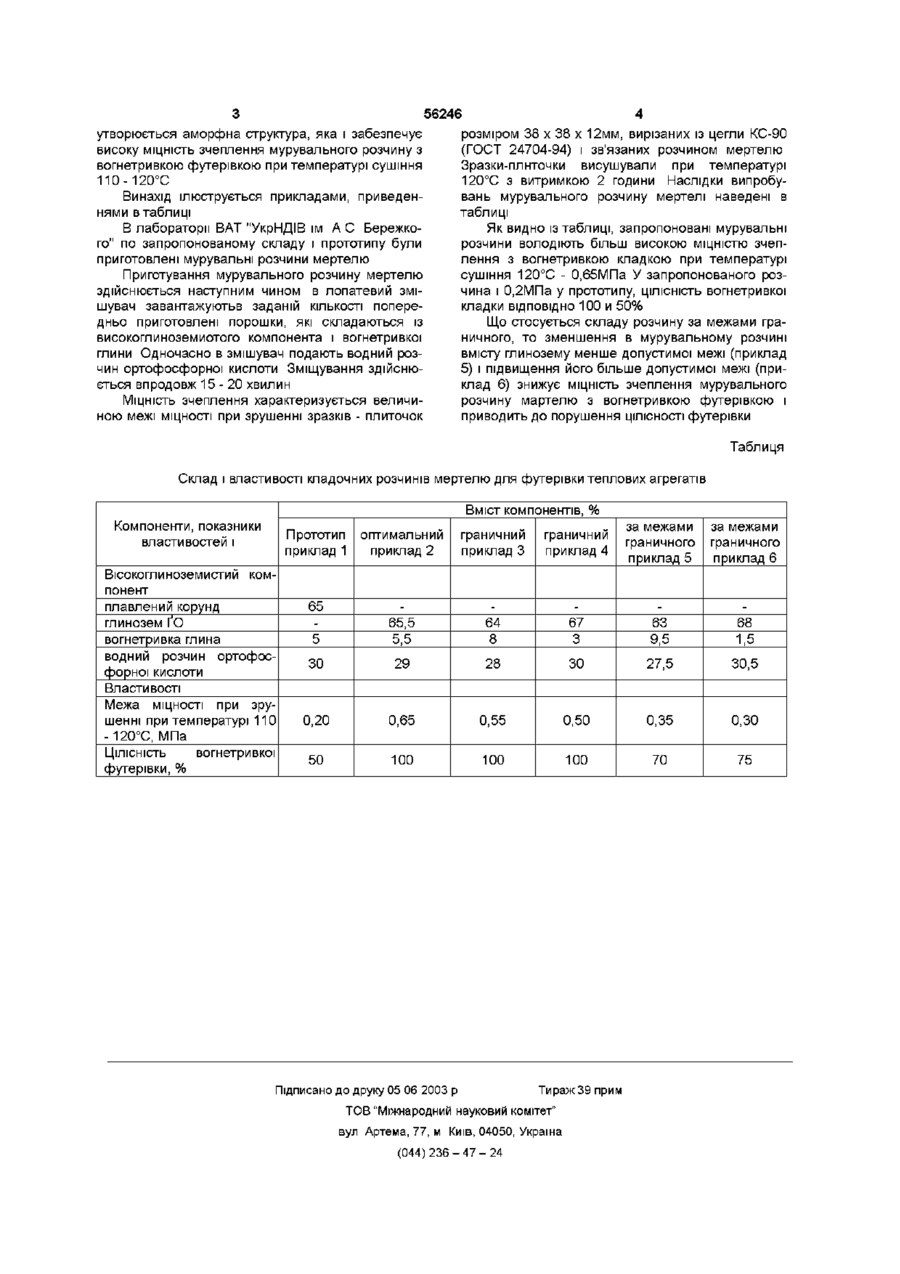

Мурувальний розчин мертелю для футерівки теплових агрегатів, який містить високоглиноземистий компонент, вогнетривку глину і водний розчин ортофосфорної кислоти, який відрізняється тим, що як високоглиноземистий компонент він містить глинозем ГО при такому співвідношенні компонентів, мас % глинозем ГО 64-67 вогнетривка глина 3-8 водний розчин ортофосфорної кислоти 28-30 тривкою кладкою (0,20МПа) при температурі сушіння футерівка 110 - 120°С), що приводить до часткового висилання мертелю із швів, а отже і порушенню ЦІЛІСНОСТІ кладки В основу винаходу поставлено завдання створення мурувального розчину мертелю для футерівки теплових агрегатів, уведення до складу якого в якості високоглиноземистого компонента глинозему ГО забезпечує підвищення МІЦНОСТІ зчеплення його з вогнетривкою футерівкою при температурі сушіння 110 - 120°С, виключаючи порушення ЦІЛІСНОСТІ футерівки, що в свою чергу підвищує її СТІЙКІСТЬ Поставлене завдання вирішується тим, що мурувальний розчин мертель для футерівки теплових агрегатів, який містить високоглиноземистий компонент, вогнетривку глину і водний розчин ортофосфорної кислоти, згідно винаходу, в якості високоглиноземистого компонента він містить глинозем ГО при такому співвідношенні компонентів, мас % глинозем ГО 64 - 67 вогнетривка глина 3- 8 водний розчин ортофосфорної кислоти 28 - ЗО Суттєвою різницею запропонованого мурувального розчину мертелю є уведення до його складу глинозему ГО при взаємодії гідратних форм якого з водним розчином ортофосфорної кислоти о (О (О ю 56246 утворюється аморфна структура, яка і забезпечує розміром 38 х 38 х 12мм, вирізаних із цегли КС-90 високу МІЦНІСТЬ зчеплення мурувального розчину з (ГОСТ 24704-94) і зв'язаних розчином мертелю вогнетривкою футерівкою при температурі сушіння Зразки-плнточки висушували при температурі 110-12СГС 120°С з витримкою 2 години Наслідки випробувань мурувального розчину мертелі наведені в Винахід ілюструється прикладами, приведентаблиці нями в таблиці В лабораторії ВАТ "УкрНДІВ їм А С БережкоЯк видно із таблиці, запропоновані мурувальні го" по запропонованому складу і прототипу були розчини володіють більш високою МІЦНІСТЮ зчепприготовлені мурувальні розчини мертелю лення з вогнетривкою кладкою при температурі сушіння 120°С - 0,65МПа У запропонованого розПриготування мурувального розчину мертелю чина і 0,2МПа у прототипу, ЦІЛІСНІСТЬ вогнетривкої здійснюється наступним чином в лопатевий змікладки ВІДПОВІДНО 100 и 50% шувач завантажуютьв заданій КІЛЬКОСТІ попередньо приготовлені порошки, які складаються із Що стосується складу розчину за межами грависокоглиноземиотого компонента і вогнетривкої ничного, то зменшення в мурувальному розчині глини Одночасно в змішувач подають водний розвмісту глинозему менше допустимої межі (приклад чин ортофосфорної кислоти Зміщування здійсню5) і підвищення його більше допустимої межі (приється впродовж 15-20 хвилин клад 6) знижує МІЦНІСТЬ зчеплення мурувального розчину мартелю з вогнетривкою футерівкою і МІЦНІСТЬ зчеплення характеризується величиприводить до порушення ЦІЛІСНОСТІ футерівки ною межі МІЦНОСТІ при зрушенні зразків - плиточок Таблиця Склад і властивості кпадочних розчинів мертелю для футерівки теплових агрегатів Вміст компонентів, % Компоненти, показники властивостей і Прототип оптимальний приклад 1 приклад 2 Вісокоглиноземистий компонент плавлений корунд глинозем ҐО вогнетривка глина водний розчин ортофосфорної кислоти Властивості Межа МІЦНОСТІ ЦІЛІСНІСТЬ граничний приклад 4 за межами граничного приклад 5 за межами граничного приклад 6 65 5 65,5 5,5 64 8 67 3 63 9,5 68 1,5 ЗО 29 28 ЗО 27,5 30,5 0,20 0,65 0,55 0,50 0,35 0,30 50 100 100 100 70 75 при зру шенні при температурі 110 -120°С, МПа футерівки, % граничний приклад 3 вогнетривкої Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
