Ґрунтообробний робочий орган

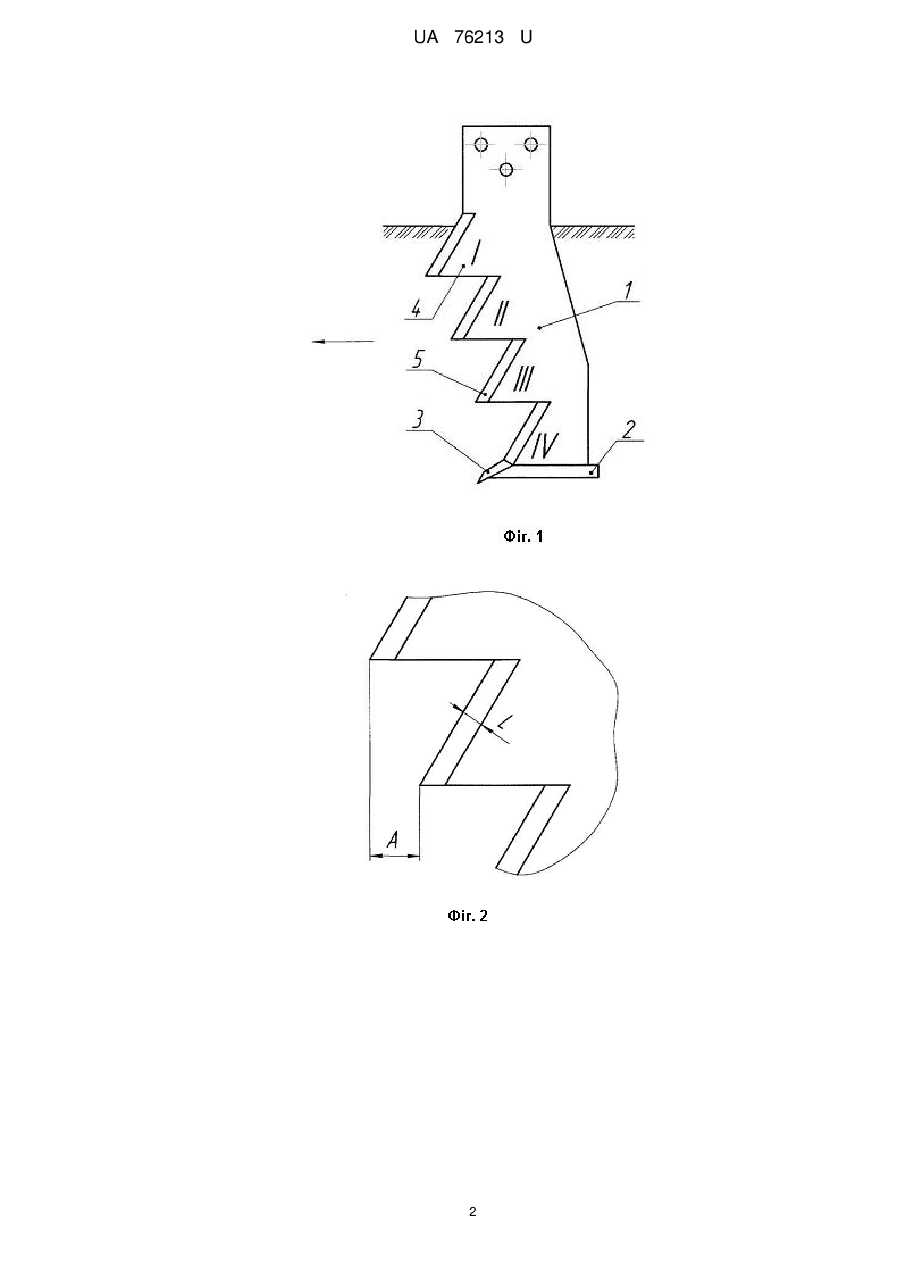

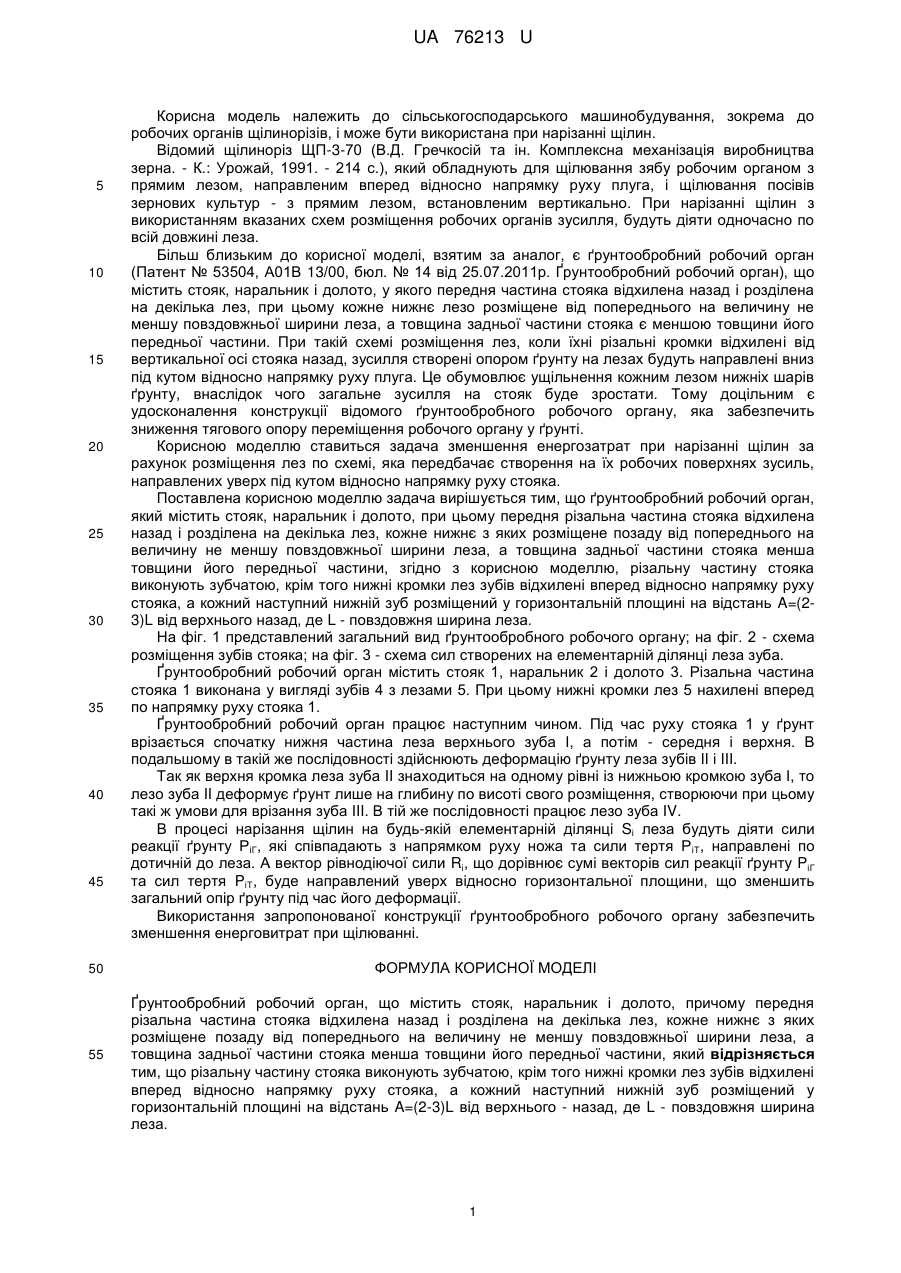

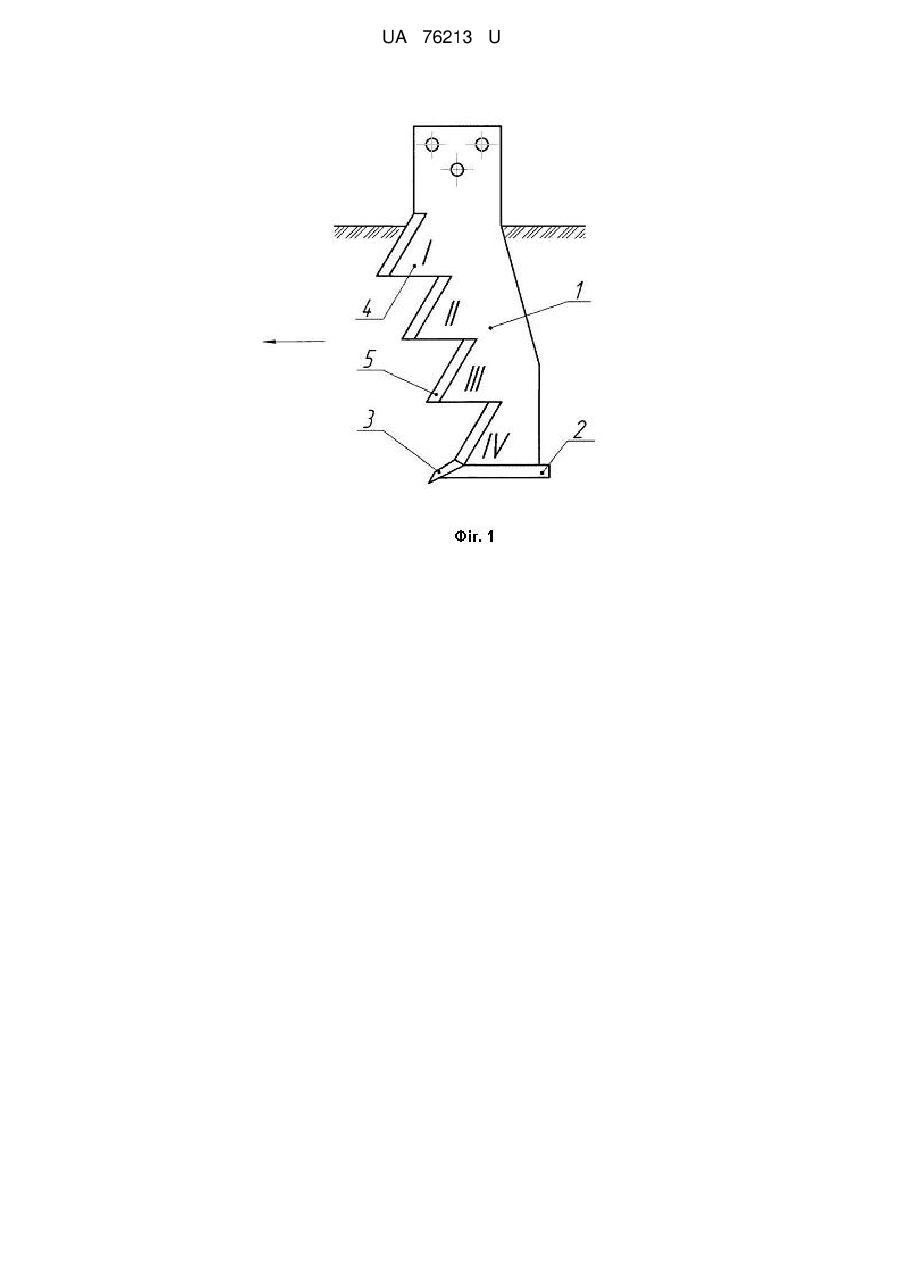

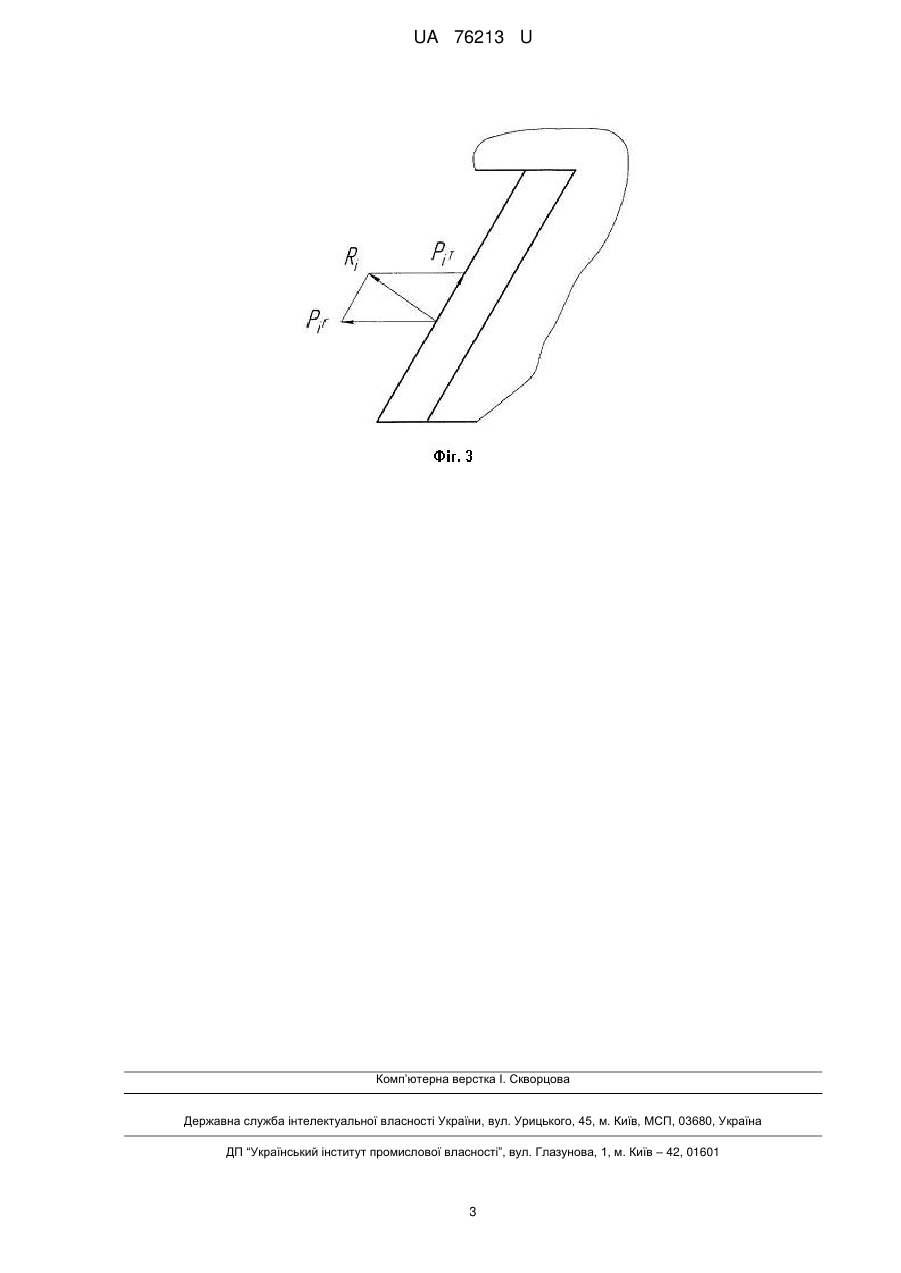

Реферат: Ґрунтообробний робочий орган, що містить стояк, наральник і долото, при цьому передня різальна частина стояка відхилена назад і розділена на декілька лез, кожне нижнє з яких розміщене позаду від попереднього на величину не меншу повздовжньої ширини леза, а товщина задньої частини стояка менша товщини його передньої частини. Різальну частину стояка виконують зубчатою, крім того, нижні кромки лез зубів відхилені вперед відносно напрямку руху стояка, а кожний наступний нижній зуб розміщений у горизонтальній площині на відстань A=(2-3)L від верхнього назад, де L - повздовжня ширина леза. UA 76213 U (54) ҐРУНТООБРОБНИЙ РОБОЧИЙ ОРГАН UA 76213 U UA 76213 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема до робочих органів щілинорізів, і може бути використана при нарізанні щілин. Відомий щілиноріз ЩП-3-70 (В.Д. Гречкосій та ін. Комплексна механізація виробництва зерна. - К.: Урожай, 1991. - 214 с.), який обладнують для щілювання зябу робочим органом з прямим лезом, направленим вперед відносно напрямку руху плуга, і щілювання посівів зернових культур - з прямим лезом, встановленим вертикально. При нарізанні щілин з використанням вказаних схем розміщення робочих органів зусилля, будуть діяти одночасно по всій довжині леза. Більш близьким до корисної моделі, взятим за аналог, є ґрунтообробний робочий орган (Патент № 53504, А01В 13/00, бюл. № 14 від 25.07.2011р. Ґрунтообробний робочий орган), що містить стояк, наральник і долото, у якого передня частина стояка відхилена назад і розділена на декілька лез, при цьому кожне нижнє лезо розміщене від попереднього на величину не меншу повздовжньої ширини леза, а товщина задньої частини стояка є меншою товщини його передньої частини. При такій схемі розміщення лез, коли їхні різальні кромки відхилені від вертикальної осі стояка назад, зусилля створені опором ґрунту на лезах будуть направлені вниз під кутом відносно напрямку руху плуга. Це обумовлює ущільнення кожним лезом нижніх шарів ґрунту, внаслідок чого загальне зусилля на стояк буде зростати. Тому доцільним є удосконалення конструкції відомого ґрунтообробного робочого органу, яка забезпечить зниження тягового опору переміщення робочого органу у ґрунті. Корисною моделлю ставиться задача зменшення енергозатрат при нарізанні щілин за рахунок розміщення лез по схемі, яка передбачає створення на їх робочих поверхнях зусиль, направлених уверх під кутом відносно напрямку руху стояка. Поставлена корисною моделлю задача вирішується тим, що ґрунтообробний робочий орган, який містить стояк, наральник і долото, при цьому передня різальна частина стояка відхилена назад і розділена на декілька лез, кожне нижнє з яких розміщене позаду від попереднього на величину не меншу повздовжньої ширини леза, а товщина задньої частини стояка менша товщини його передньої частини, згідно з корисною моделлю, різальну частину стояка виконують зубчатою, крім того нижні кромки лез зубів відхилені вперед відносно напрямку руху стояка, а кожний наступний нижній зуб розміщений у горизонтальній площині на відстань A=(23)L від верхнього назад, де L - повздовжня ширина леза. На фіг. 1 представлений загальний вид ґрунтообробного робочого органу; на фіг. 2 - схема розміщення зубів стояка; на фіг. 3 - схема сил створених на елементарній ділянці леза зуба. Ґрунтообробний робочий орган містить стояк 1, наральник 2 і долото 3. Різальна частина стояка 1 виконана у вигляді зубів 4 з лезами 5. При цьому нижні кромки лез 5 нахилені вперед по напрямку руху стояка 1. Ґрунтообробний робочий орган працює наступним чином. Під час руху стояка 1 у ґрунт врізається спочатку нижня частина леза верхнього зуба І, а потім - середня і верхня. В подальшому в такій же послідовності здійснюють деформацію ґрунту леза зубів II і III. Так як верхня кромка леза зуба II знаходиться на одному рівні із нижньою кромкою зуба І, то лезо зуба II деформує ґрунт лише на глибину по висоті свого розміщення, створюючи при цьому такі ж умови для врізання зуба III. В тій же послідовності працює лезо зуба IV. В процесі нарізання щілин на будь-якій елементарній ділянці Sі леза будуть діяти сили реакції ґрунту РіГ, які співпадають з напрямком руху ножа та сили тертя Р іТ, направлені по дотичній до леза. А вектор рівнодіючої сили Ri, що дорівнює сумі векторів сил реакції ґрунту PіГ та сил тертя PіТ, буде направлений уверх відносно горизонтальної площини, що зменшить загальний опір ґрунту під час його деформації. Використання запропонованої конструкції ґрунтообробного робочого органу забезпечить зменшення енерговитрат при щілюванні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ґрунтообробний робочий орган, що містить стояк, наральник і долото, причому передня різальна частина стояка відхилена назад і розділена на декілька лез, кожне нижнє з яких розміщене позаду від попереднього на величину не меншу повздовжньої ширини леза, а товщина задньої частини стояка менша товщини його передньої частини, який відрізняється тим, що різальну частину стояка виконують зубчатою, крім того нижні кромки лез зубів відхилені вперед відносно напрямку руху стояка, а кожний наступний нижній зуб розміщений у горизонтальній площині на відстань A=(2-3)L від верхнього - назад, де L - повздовжня ширина леза. 1 UA 76213 U 2 UA 76213 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
