Формула / Реферат

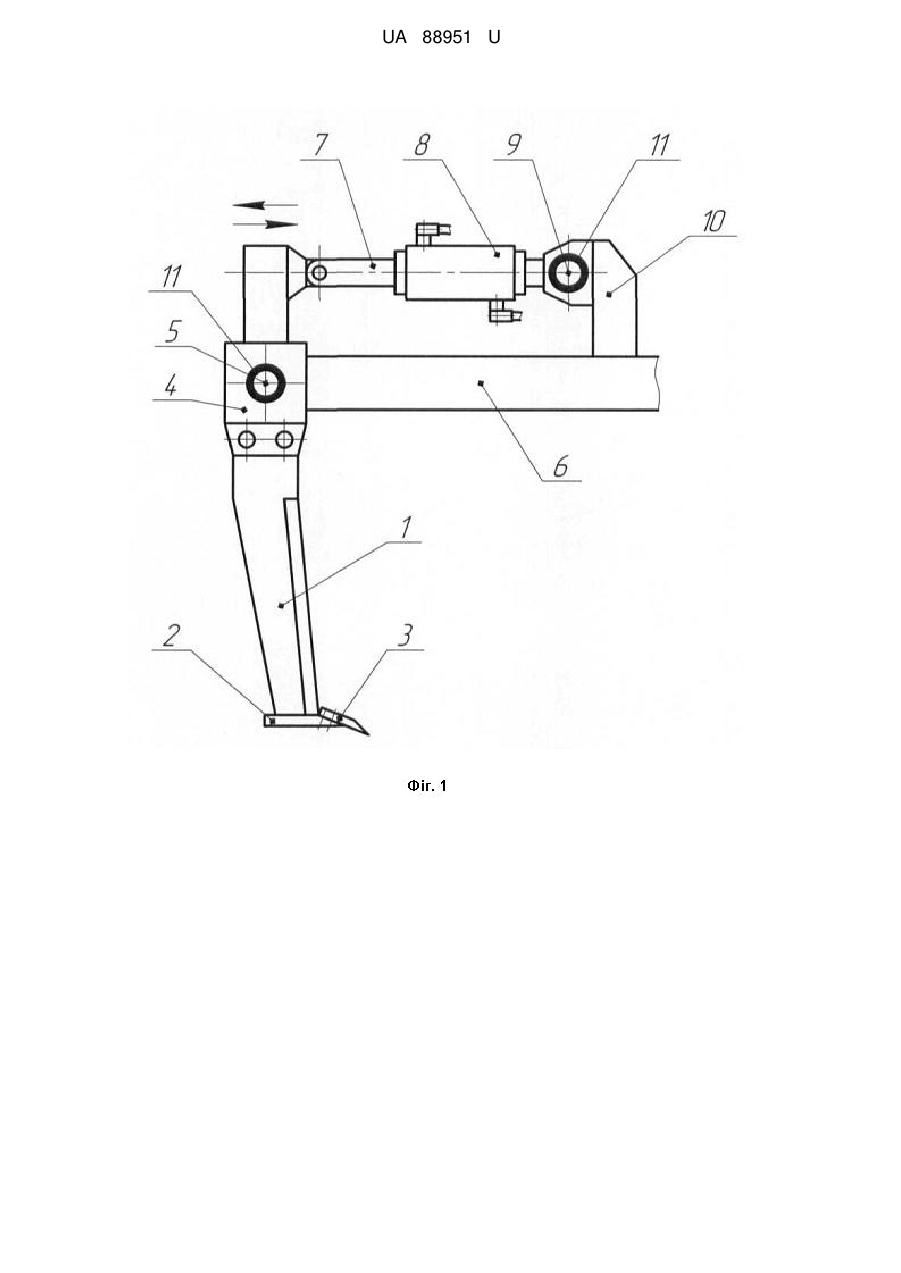

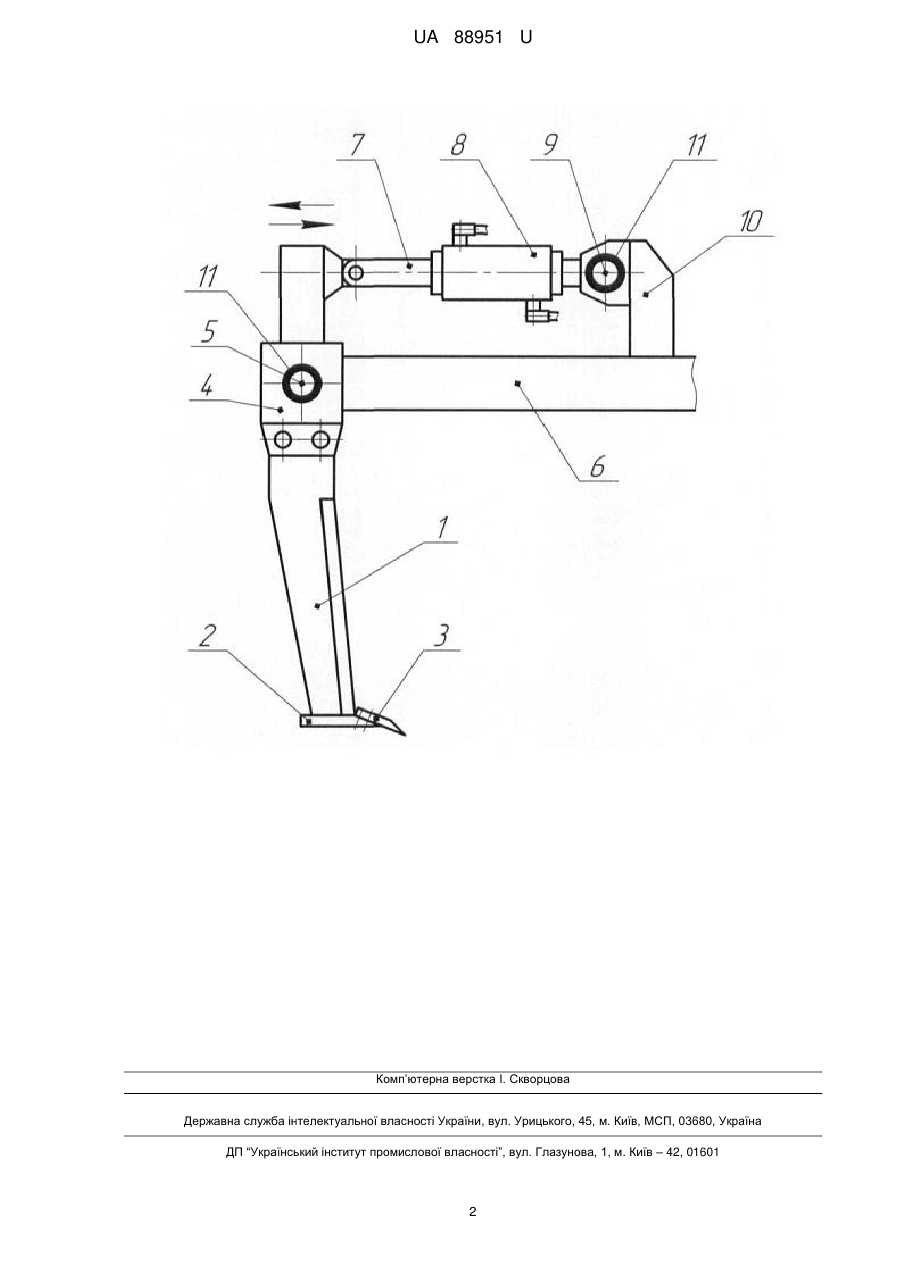

Ґрунтообробний робочий орган глибокорозпушувача, що містить стояк з наральником і долотом, закріплений на шарнірній осі рами з можливістю його коливання під дією двох пружин, який відрізняється тим, що стояк прикріплений до шатуна, який шарніром з'єднаний знизу з рамою знаряддя, а зверху із штоком гідровібратора, встановленого на кронштейні рами за допомогою шарніра, при цьому шарніри розміщені у гумових втулках, а вібрацію стояка забезпечують зворотно-поступальними рухами через шатун.

Текст

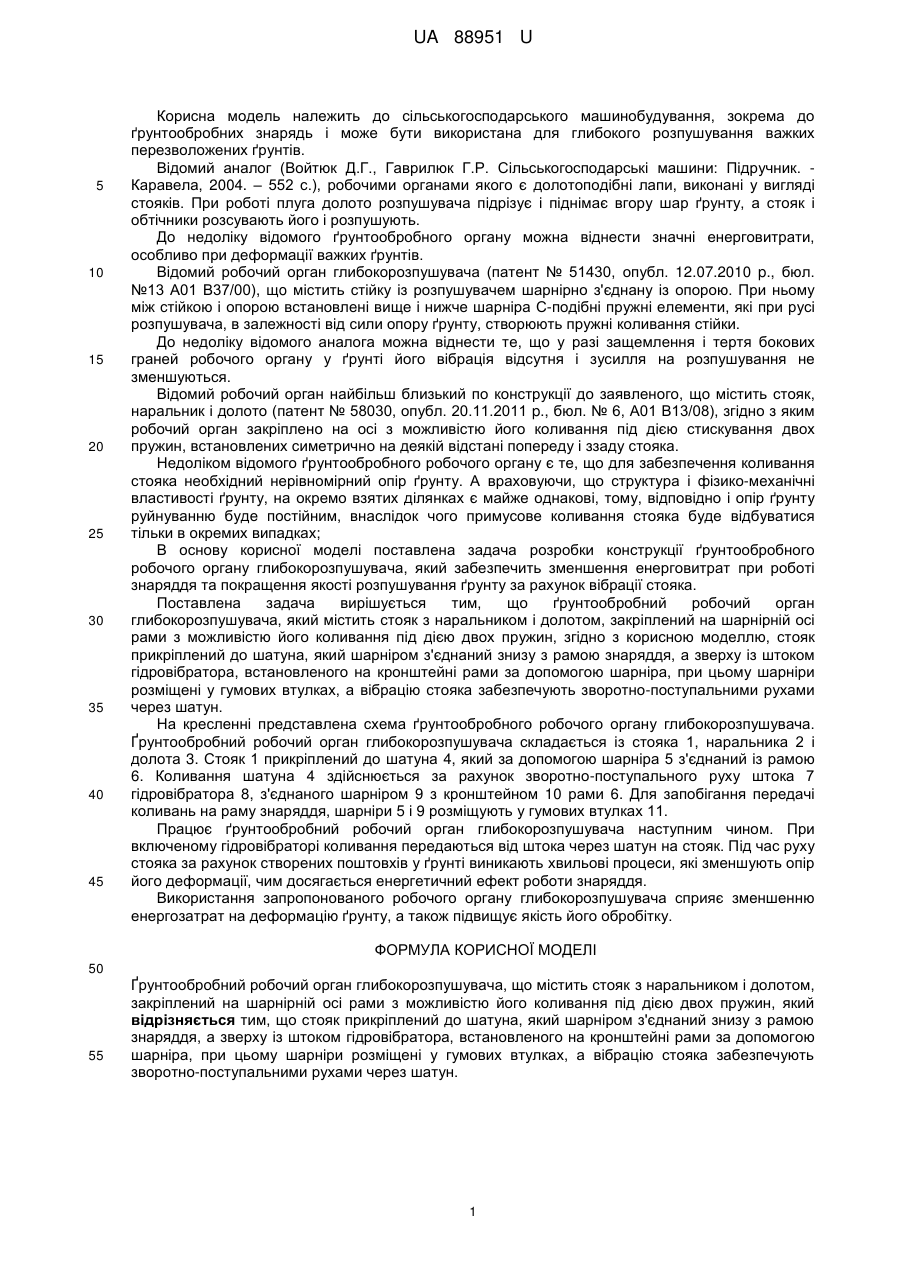

Реферат: Ґрунтообробний робочий орган глибокорозпушувача містить стояк з наральником і долотом, закріплений на шарнірній осі рами з можливістю його коливання під дією двох пружин. Стояк прикріплений до шатуна, який шарніром з'єднаний знизу з рамою знаряддя, а зверху із штоком гідровібратора, встановленого на кронштейні рами за допомогою шарніра. При цьому шарніри розміщені у гумових втулках, а вібрацію стояка забезпечують зворотно-поступальними рухами через шатун. UA 88951 U (54) ҐРУНТООБРОБНИЙ РОБОЧИЙ ОРГАН ГЛИБОКОРОЗПУШУВАЧА UA 88951 U UA 88951 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, зокрема до ґрунтообробних знарядь і може бути використана для глибокого розпушування важких перезволожених ґрунтів. Відомий аналог (Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини: Підручник. Каравела, 2004. – 552 с.), робочими органами якого є долотоподібні лапи, виконані у вигляді стояків. При роботі плуга долото розпушувача підрізує і піднімає вгору шар ґрунту, а стояк і обтічники розсувають його і розпушують. До недоліку відомого ґрунтообробного органу можна віднести значні енерговитрати, особливо при деформації важких ґрунтів. Відомий робочий орган глибокорозпушувача (патент № 51430, опубл. 12.07.2010 p., бюл. №13 А01 В37/00), щo містить стійку із розпушувачем шарнірно з'єднану із опорою. При ньому між стійкою і опорою встановлені вище і нижче шарніра С-подібні пружні елементи, які при русі розпушувача, в залежності від сили опору ґрунту, створюють пружні коливання стійки. До недоліку відомого аналога можна віднести те, що у разі защемлення і тертя бокових граней робочого органу у ґрунті його вібрація відсутня і зусилля на розпушування не зменшуються. Відомий робочий орган найбільш близький по конструкції до заявленого, що містить стояк, наральник і долото (патент № 58030, опубл. 20.11.2011 p., бюл. № 6, А01 В13/08), згідно з яким робочий орган закріплено на осі з можливістю його коливання під дією стискування двох пружин, встановлених симетрично на деякій відстані попереду і ззаду стояка. Недоліком відомого ґрунтообробного робочого органу є те, що для забезпечення коливання стояка необхідний нерівномірний опір ґрунту. А враховуючи, що структура і фізико-механічні властивості ґрунту, на окремо взятих ділянках є майже однакові, тому, відповідно і опір ґрунту руйнуванню буде постійним, внаслідок чого примусове коливання стояка буде відбуватися тільки в окремих випадках; В основу корисної моделі поставлена задача розробки конструкції ґрунтообробного робочого органу глибокорозпушувача, який забезпечить зменшення енерговитрат при роботі знаряддя та покращення якості розпушування ґрунту за рахунок вібрації стояка. Поставлена задача вирішується тим, що ґрунтообробний робочий орган глибокорозпушувача, який містить стояк з наральником і долотом, закріплений на шарнірній осі рами з можливістю його коливання під дією двох пружин, згідно з корисною моделлю, стояк прикріплений до шатуна, який шарніром з'єднаний знизу з рамою знаряддя, а зверху із штоком гідровібратора, встановленого на кронштейні рами за допомогою шарніра, при цьому шарніри розміщені у гумових втулках, а вібрацію стояка забезпечують зворотно-поступальними рухами через шатун. На кресленні представлена схема ґрунтообробного робочого органу глибокорозпушувача. Ґрунтообробний робочий орган глибокорозпушувача складається із стояка 1, наральника 2 і долота 3. Стояк 1 прикріплений до шатуна 4, який за допомогою шарніра 5 з'єднаний із рамою 6. Коливання шатуна 4 здійснюється за рахунок зворотно-поступального руху штока 7 гідровібратора 8, з'єднаного шарніром 9 з кронштейном 10 рами 6. Для запобігання передачі коливань на раму знаряддя, шарніри 5 і 9 розміщують у гумових втулках 11. Працює ґрунтообробний робочий орган глибокорозпушувача наступним чином. При включеному гідровібраторі коливання передаються від штока через шатун на стояк. Під час руху стояка за рахунок створених поштовхів у ґрунті виникають хвильові процеси, які зменшують опір його деформації, чим досягається енергетичний ефект роботи знаряддя. Використання запропонованого робочого органу глибокорозпушувача сприяє зменшенню енергозатрат на деформацію ґрунту, а також підвищує якість його обробітку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Ґрунтообробний робочий орган глибокорозпушувача, що містить стояк з наральником і долотом, закріплений на шарнірній осі рами з можливістю його коливання під дією двох пружин, який відрізняється тим, що стояк прикріплений до шатуна, який шарніром з'єднаний знизу з рамою знаряддя, а зверху із штоком гідровібратора, встановленого на кронштейні рами за допомогою шарніра, при цьому шарніри розміщені у гумових втулках, а вібрацію стояка забезпечують зворотно-поступальними рухами через шатун. 1 UA 88951 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Dubrovin Valerii Oleksandrovych, Ischenko Valerii Vasyliovych

Автори російською

Котречко Алексей Алексеевич, Дубровин Валерий Александрович, Ищенко Валерий Васильевич

МПК / Мітки

МПК: A01B 79/00

Мітки: ґрунтообробний, глибокорозпушувача, робочий, орган
