Змішувач

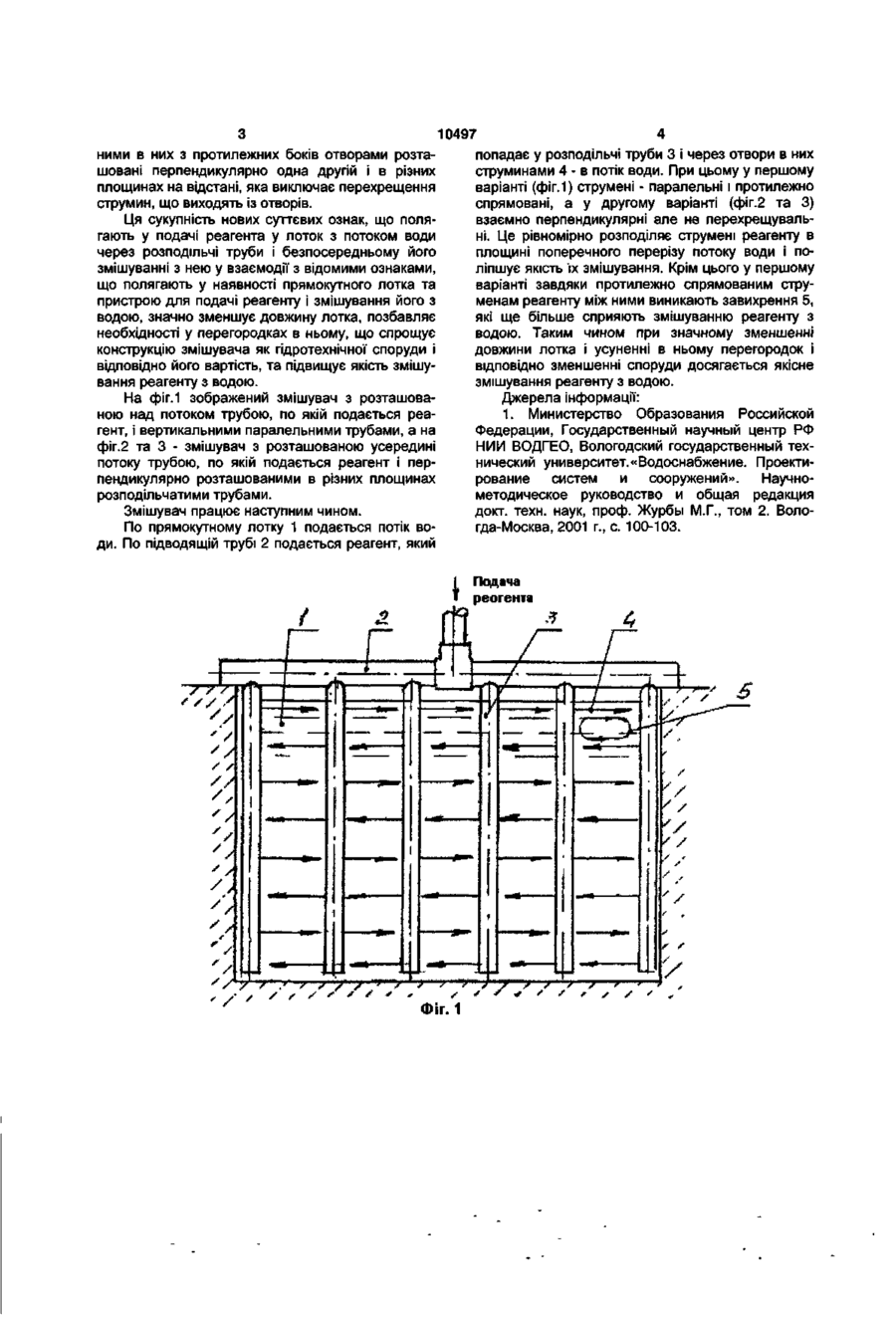

1. Змішувач для змішування води з реагентами в спорудах водопідготовки, що містить прямокутний лоток для потоку води і пристрій для подачі реагенту та змішування його з водою, який відрізняється тим, що пристрій виконаний у вигляді розташованих перпендикулярно напрямку потоку розподільних труб, які одним кінцем з'єднані з трубою, по якій подається реагент, а другий їх кінець заглушений, по бічних поверхнях труб виконаний ряд отворів, через які реагент струменями подається в потік води і змішується з нею. 2. Змішувач за п. 1, який відрізняється тим, що труба, по якій подається реагент, розташована над потоком, а розподільні труби - вертикально і паралельно одна одній в одній площині, ряд отворів в них виконаний з протилежних боків в площині розташування розподільних труб і симетрично зміщений в одній трубі відносно другої для створення у поперечному перерізі потоку води паралельних протилежно спрямованих струменів. 3. Змішувач за п. 1, який відрізняється тим, що труба, по якій підводиться реагент, розташована усередині поперечного перерізу і уздовж потоку, а розподільні труби, з виконаними у них з протилежних боків отворами, розташовані перпендикулярно одна одній і в різних площинах на відстані, яка виключає перехрещення струменів, що виходять із отворів. со Корисна модель відноситься до обробки води, зокрема до пристроїв змішування води з реагентами в спорудах водопідготовки, і може бути використана в них для покращення розподілення подачі реагента у воду та їх змішування. Відомі змішувачі води з реагентом в спорудах водопідготовки, що мають прямокутний лоток для потоку води і пристрої для подачі реагенту та змішування його з водою. Вони бувають дірчасті або перегородчасті і реагент в їх лоток підводиться по трубі безпосередньо в лоток, а його змішування з водою здійснюється шляхом пропуску потоку через отвори або щілини в перегородках, які установлюються попереч лотка на відстані одна від другої. [1]. Недостатком таких змішувачів є велика довжина, щоб розмістити в них як найбільше перегородок для забезпечення необхідного змішування і відповідно їх велика вартість. В основу корисної моделі поставлено задачу у змішувачі шляхом розподілення струмин реагенту рівномірно по поперечному перерізу потоку досягнути якісного змішування його з водою без наявності перегородок в лотку j тим самим зменшити довжину лотка і його вартість. Указана задача досягається тим, що у змішувача для змішування води з реагентами в спорудах водопідготовки, що має прямокутний лоток для потоку води і пристрій для подачі реагенту та змішування його з водою, останній виконаний у вигляді розташованих перпендикулярно напрямку потоку розподільних труб, які одним кінцем з'єднані з трубкою, по якій подається реагент, а другий їх кінець заглушений і по боковим поверхням яких виконані ряд отворів, через які реагент струминами подається в потік води і змішується з нею. Трубу, по якій подається реагент можуть розташувати над потоком, а розподільчі труби - вертикально і паралельно одна другій в одній площині, а ряд отворів в них виконані з протилежних боків в площині розташування розподільних труб і симетрично зміщені в одній трубі відносно другої для створення у поперечному перерізу потоку води паралельних протилежно спрямованих струмин. Трубу, по якій подається реагент, можуть також розташовувати усередині поперечного перерізу і уздовж потоку, а розподільчі труби з викона 5Г 10497 попадає у розподільчі труби 3 і через отвори в них ними в них з протилежних боків отворами розтаструминами 4 - в потік води. При цьому у першому шовані перпендикулярно одна другій і в різних варіанті (фіг.1) струмені - паралельні і протилежно площинах на відстані, яка виключає перехрещення спрямовані, а у другому варіанті (фіг.2 та 3) струмин, що виходять із отворів. взаємно перпендикулярні але не перехрещувальЦя сукупність нових суттєвих ознак, що поляні. Це рівномірно розподіляє струмені реагенту в гають у подачі реагента у лоток з потоком води площині поперечного перерізу потоку води і почерез розподільчі труби і безпосередньому його ліпшує якість їх змішування. Крім цього у першому змішуванні з нею у взаємодії з відомими ознаками, варіанті завдяки протилежно спрямованим струщо полягають у наявності прямокутного лотка та менам реагенту між ними виникають завихрення 5, пристрою для подачі реагенту і змішування його з які ще більше сприяють змішуванню реагенту з водою, значно зменшує довжину лотка, позбавляє водою. Таким чином при значному зменшенні необхідності у перегородках в ньому, що спрощує довжини лотка і усуненні в ньому перегородок і конструкцію змішувача як гідротехнічної споруди і відповідно зменшенні споруди досягається якісне відповідно його вартість, та підвищує якість змішузмішування реагенту з водою. вання реагенту з водою. На фіг. 1 зображений змішувач з розташоваДжерела інформації: ною над потоком трубою, по якій подається реа1. Министерство Образования Российской гент, і вертикальними паралельними трубами, а на Федерации, Государственный научный центр РФ фіг.2 та 3 - змішувач з розташованою усередині НИИ ВОДГЕО, Вологодский государственный техпотоку трубою, по якій подається реагент і пернический университет.«Водоснабжение. Проектипендикулярно розташованими в різних площинах рование систем и сооружений». Научнорозподільчатими трубами. методическое руководство и общая редакция докт. техн. наук, проф. Журбы М.Г., том 2. ВолоЗмішувач працює наступним чином. гда-Москва, 2001 г., с. 100-103. По прямокутному лотку 1 подається потік води. По підводящій трубі 2 подається реагент, який Подача реогента 10497 Подача , реогента V / / s / s „ S S s / / s * / S / / ' / / s s Фіг. 2 І і W Фіг. З Комп'ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601.
