Ротор електричної машини

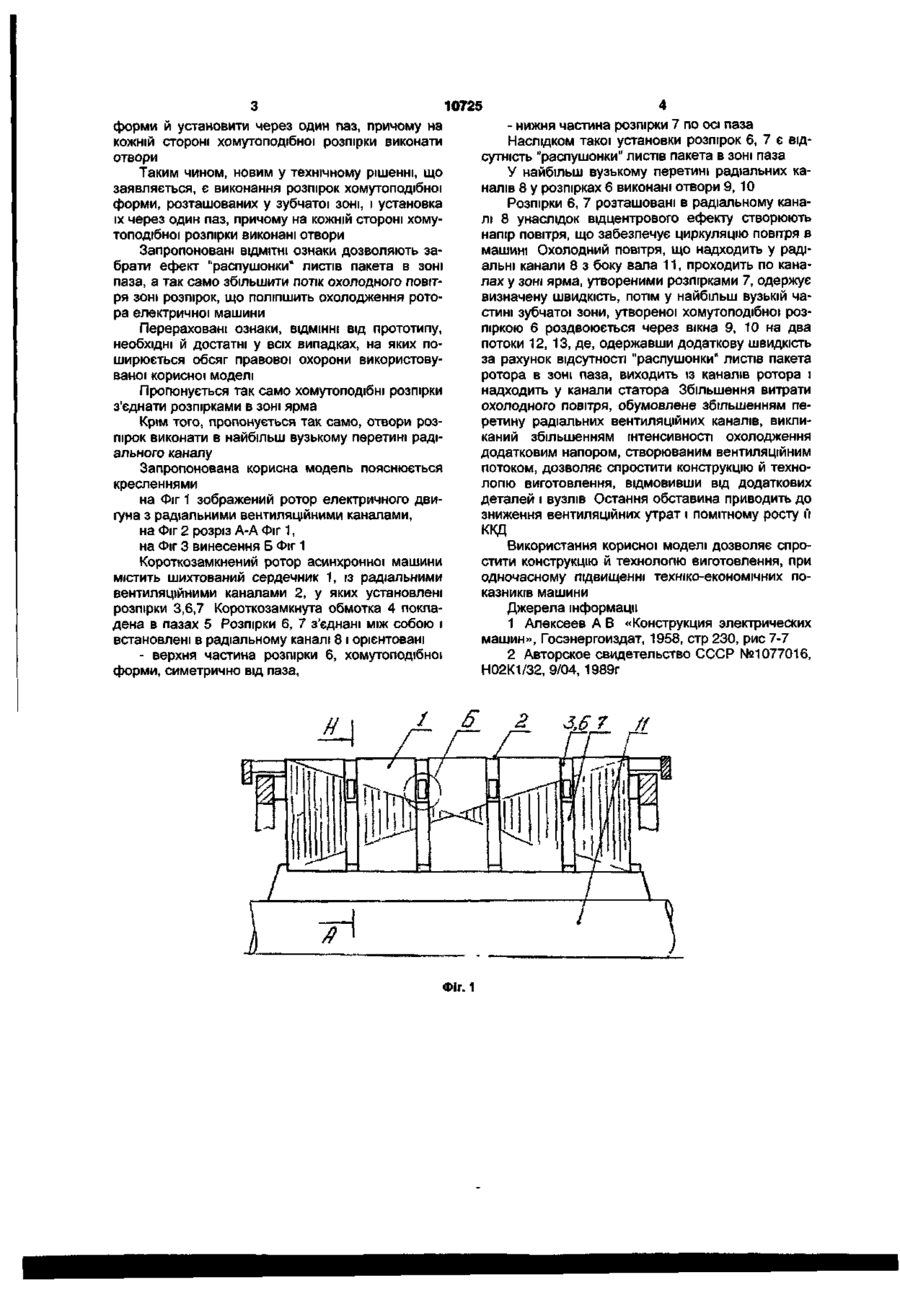

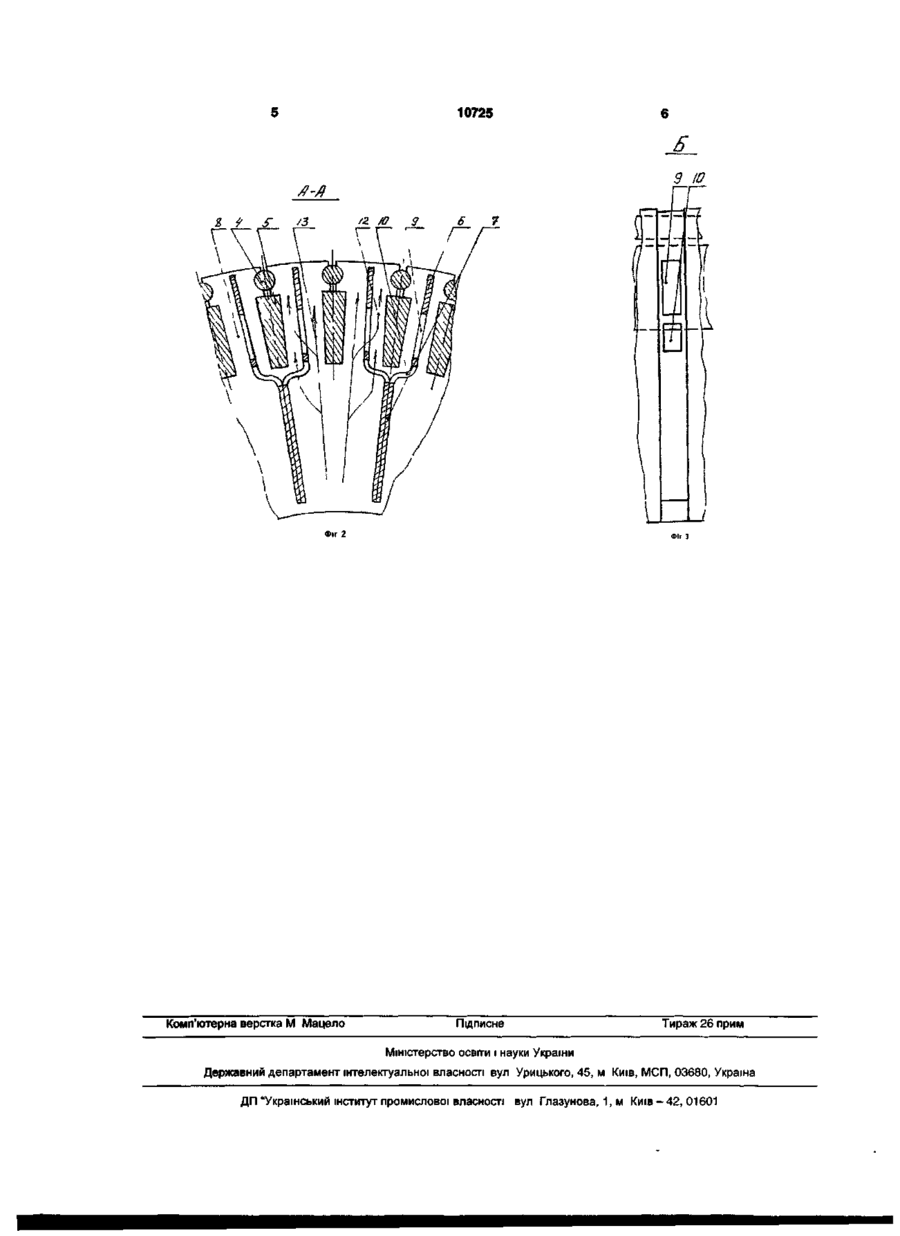

1. Ротор електричної машини, що містить пакетоване осердя зі стрижневою короткозамкненою обмоткою, стрижні якої проходять через радіальні канали всередині розпірок, розташованих у зубчастій зоні між пазами, у зоні ярма по осі паза, який відрізняється тим, що розпірки, розташовані в зубчастій зоні, виконані хомутоподібної форми і встановлені через один паз, причому на кожній стороні хомутоподібної розпірки виконані отвори. 2. Ротор за п.1, який відрізняються тим, що хомутоподібні розпірки з'єднані розпірками в зоні ярма. 3. Ротор за п.1, який відрізняються тим, що отвори виконані в найбільш вузькому перерізі радіального каналу. Корисна модель відноситься до електромашинобудування, а більш конкретно до короткозамкнених роторів із шихтованими осердями самовентильованих електричних машин середньої й великої потужності. Відома конструкція ротора, що містить осердя з пазами, обмотку, розташовану в пазах, і розпірки встановлені уздовж ярма [1]. В осерді ротора для створення шляхів для повітря, що вентилює, передбачені радіальні канали. При великих зовнішніх діаметрах ротора посадка осердя не виробляється на ребра приварені до вала, у такий спосіб забезпечується доступ охолодного повітря до радіальних каналів. Для утворення радіального каналу між листами осердя ротора встановлюються особливі радіальні розпірки - вітряниці, виконані з листової сталі. Розпірки можуть бути різьбленої форми і можуть бути чи приварюватися приклеюватися до крайніх аркушів радіального каналу. Спосіб установки вітряниць на лист передбачає прохід охолодного повітря по всій окружності вала. У такій конструкції, розпірки створюють напір визначеної інтенсивності через радіальні канали ротора. Однак у силу значного аеродинамічного опору радіальних каналів у місці між стрижнями, у зоні паза вентиляторна дія ротора виявляється недостатнім. Найбільш близької по технічній сутності до пропонованої корисної моделі є обраний як прототип, ротор електричної машини, що містить пакетоване осердя зі стрижневою короткозамкненою обмоткою, стрижні якої проходять через радіальні канали усередині розпірок, розташованих у зубчатої зоні між пазами, у зоні ярма по осі паза [2]. Ротор такої конструкції збільшує напірні характеристики за рахунок застосування додаткових розпірок у зубчатої зоні. Однак через те, що розпірка відсутня у зоні паза, виникає ефект "распушонки" листів у зону радіального каналу і як наслідок збільшується аеродинамічний опір радіальних каналів через різке звуження "распушонки" у місці між стрижнями обмотки, вентиляторна дія ротора виявляється не достатньою. З цієї причини для забезпечення необхідної внутрішньої вентиляції машини виникає необхідність забезпечення ротора вентилятором, установленим на валі. Пропонована корисна модель призначена для рішення задачі по поліпшенню охолодження і спрощення конструкції. Для цього, у відомому роторі електричної машини, що містить пакетоване осердя зі стрижневою короткозамкненою обмоткою, стрижні якої проходять через радіальні канали усередині розпірок, розташованих у зубчатої зоні між пазами, у зоні ярма по осі паза, пропонуються розпірки, розташовані в зубчатої зоні, виконати хомутоподібної со ю CM о О) 10725 форми й установити через один паз, причому на кожній стороні хомутоподібної розпірки виконати отвори Таким чином, новим у технічному рішенні, що заявляється, є виконання розпірок хомутоподібної форми, розташованих у зубчатої зоні, і установка їх через один паз, причому на кожній стороні хомутоподібної розпірки виконані отвори Запропоновані ВІДМІТНІ ознаки дозволяють забрати ефект "распушонки" листів пакета в зоні паза, а так само збільшити потік охолодного повітря зоні розпірок, що поліпшить охолодження ротора електричної машини Перераховані ознаки, ВІДМІННІ ВІД прототипу, необхідні й достатні у всіх випадках, на яких поширюється обсяг правової охорони використовуваної корисної моделі Пропонується так само хомутоподібні розпірки з'єднати розпірками в зоні ярма Крім того, пропонується так само, отвори розпірок виконати в найбільш вузькому перетині радіального каналу Запропонована корисна модель пояснюється кресленнями на Фіг 1 зображений ротор електричного двигуна з радіальними вентиляційними каналами, на Фіг 2 розріз А-А Фіг 1, на Фіг 3 винесення Б Фіг 1 Короткозамкнений ротор асинхронної машини містить шихтований сердечник 1, із радіальними вентиляційними каналами 2, у яких установлені розпірки 3,6,7 Короткозамкнута обмотка 4 покладена в пазах 5 Розпірки 6, 7 з'єднані між собою і встановлені в радіальному каналі 8 і орієнтовані - верхня частина розпірки 6, хомутоподібної форми, симетрично від паза, Фіг. 1 - нижня частина розпірки 7 по осі паза Наслідком такої установки розпірок 6, 7 є відсутність "распушонки" листів пакета в зоні паза У найбільш вузькому перетині радіальних каналів 8 у розпірках 6 виконані отвори 9, 10 Розпірки 6, 7 розташовані в радіальному каналі 8 унаслідок відцентрового ефекту створюють напір повітря, що забезпечує циркуляцію повітря в машині Охолодний повітря, що надходить у радіальні канали 8 з боку вала 11, проходить по каналах у зоні ярма, утвореними розпірками 7, одержує визначену швидкість, потім у найбільш вузькій частині зубчатої зони, утвореної хомутоподібної розпіркою 6 роздвоюється через вікна 9, 10 на два потоки 12, 13, де, одержавши додаткову швидкість за рахунок відсутності "распушонки" листів пакета ротора в зоні паза, виходить із каналів ротора і надходить у канали статора Збільшення витрати охолодного повітря, обумовлене збільшенням перетину радіальних вентиляційних каналів, викликаний збільшенням інтенсивності охолодження додатковим напором, створюваним вентиляційним потоком, дозволяє спростити конструкцію й технологію виготовлення, відмовивши від додаткових деталей і вузлів Остання обставина приводить до зниження вентиляційних утрат і помітному росту її ККД Використання корисної моделі дозволяє спростити конструкцію й технологію виготовлення, при одночасному підвищенні техніко-економічних показників машини Джерела інформації 1 Алексеев А В «Конструкция электрических машин», Госэнергоиздат, 1958, стр230, рис 7-7 2 Авторское свидетельство СССР №1077016, Н02К1/32, 9/04, 1989г 10725 Б A-A g 9 & /3 /2 /О $ 6 7 Фіг 2 Комп'ютерна верстка М Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності вул Глазунова, 1, м К и ї в - 4 2 , 01601
