Робочий орган культиватора

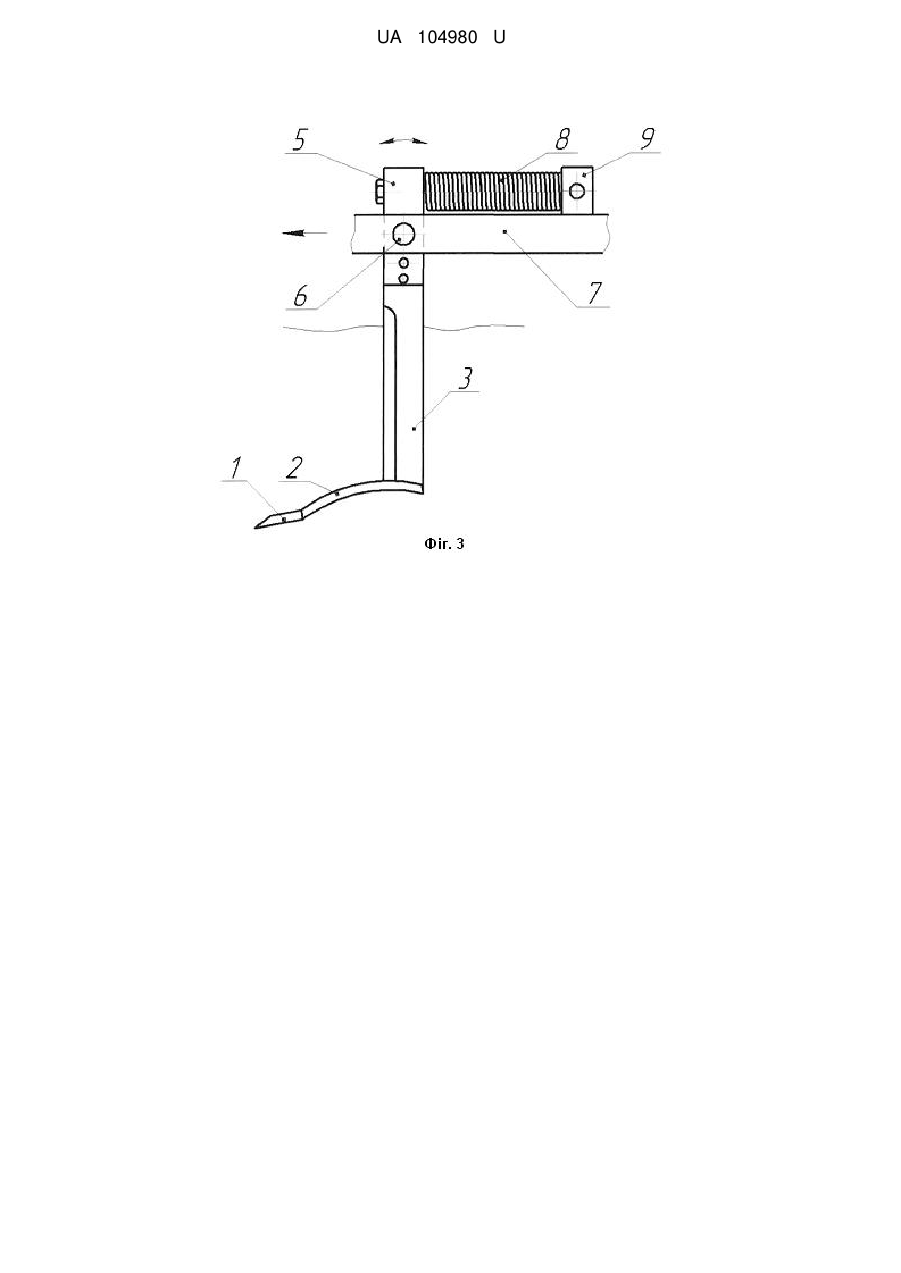

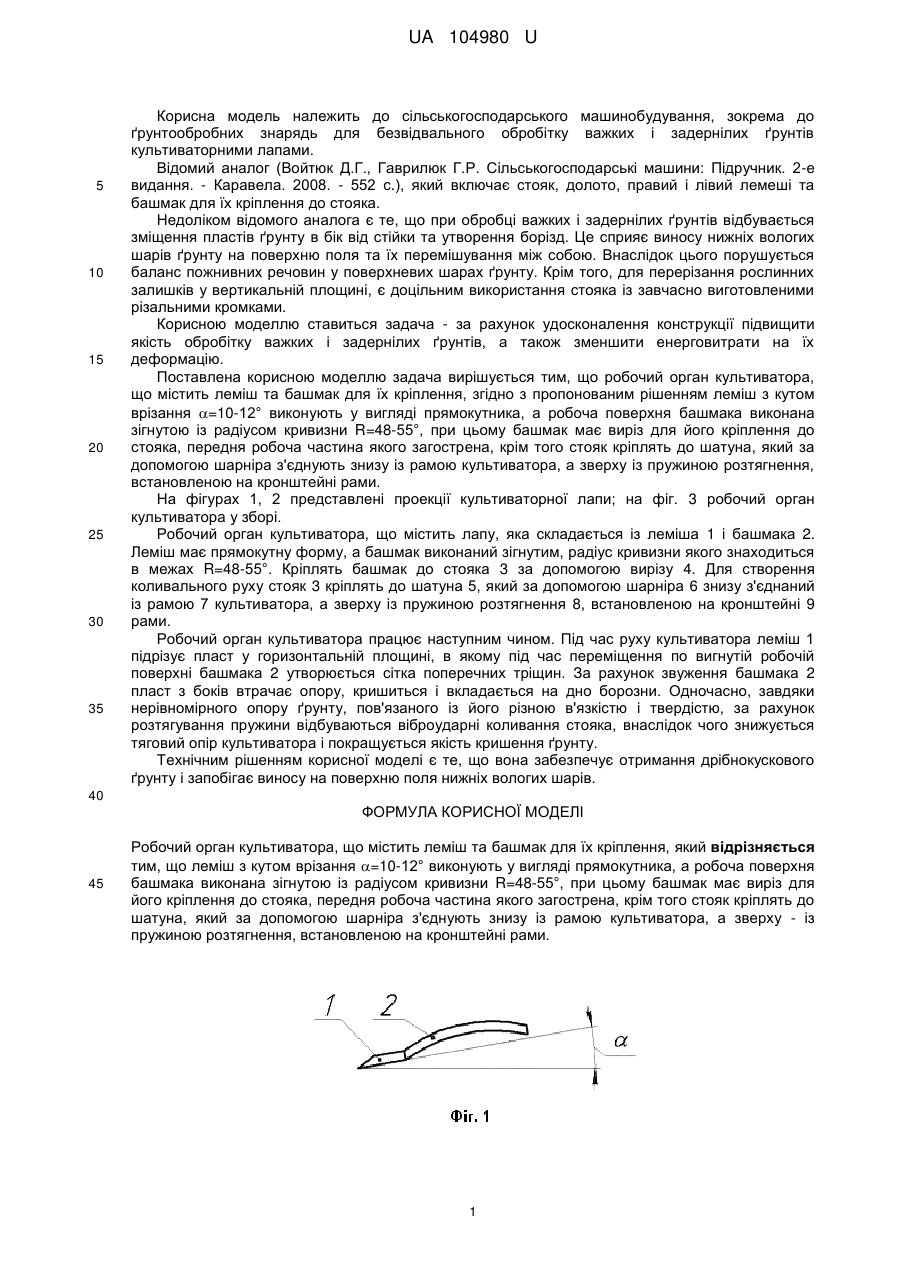

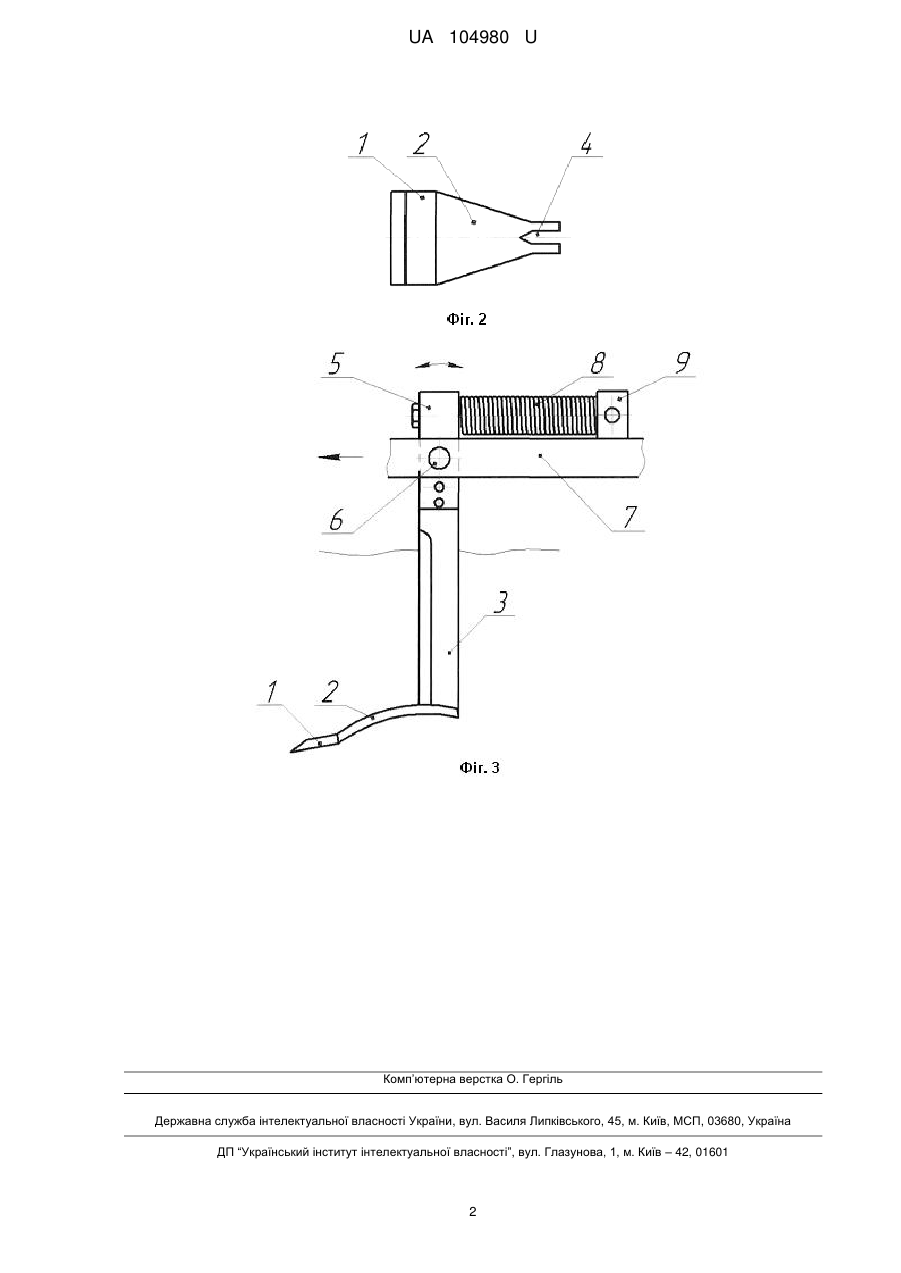

Реферат: Робочий орган культиватора, що містить леміш та башмак для їх кріплення, причому леміш з кутом врізання =10-12° виконують у вигляді прямокутника, а робоча поверхня башмака виконана зігнутою із радіусом кривизни R=48-55°, при цьому башмак має виріз для його кріплення до стояка, передня робоча частина якого загострена, крім того стояк кріплять до шатуна, який за допомогою шарніра з'єднують знизу із рамою культиватора, а зверху - із пружиною розтягнення, встановленою на кронштейні рами. UA 104980 U (12) UA 104980 U UA 104980 U 5 10 15 20 25 30 35 Корисна модель належить до сільськогосподарського машинобудування, зокрема до ґрунтообробних знарядь для безвідвального обробітку важких і задернілих ґрунтів культиваторними лапами. Відомий аналог (Войтюк Д.Г., Гаврилюк Г.Р. Сільськогосподарські машини: Підручник. 2-е видання. - Каравела. 2008. - 552 с.), який включає стояк, долото, правий і лівий лемеші та башмак для їх кріплення до стояка. Недоліком відомого аналога є те, що при обробці важких і задернілих ґрунтів відбувається зміщення пластів ґрунту в бік від стійки та утворення борізд. Це сприяє виносу нижніх вологих шарів ґрунту на поверхню поля та їх перемішування між собою. Внаслідок цього порушується баланс пожнивних речовин у поверхневих шарах ґрунту. Крім того, для перерізання рослинних залишків у вертикальній площині, є доцільним використання стояка із завчасно виготовленими різальними кромками. Корисною моделлю ставиться задача - за рахунок удосконалення конструкції підвищити якість обробітку важких і задернілих ґрунтів, а також зменшити енерговитрати на їх деформацію. Поставлена корисною моделлю задача вирішується тим, що робочий орган культиватора, що містить леміш та башмак для їх кріплення, згідно з пропонованим рішенням леміш з кутом врізання =10-12° виконують у вигляді прямокутника, а робоча поверхня башмака виконана зігнутою із радіусом кривизни R=48-55°, при цьому башмак має виріз для його кріплення до стояка, передня робоча частина якого загострена, крім того стояк кріплять до шатуна, який за допомогою шарніра з'єднують знизу із рамою культиватора, а зверху із пружиною розтягнення, встановленою на кронштейні рами. На фігурах 1, 2 представлені проекції культиваторної лапи; на фіг. 3 робочий орган культиватора у зборі. Робочий орган культиватора, що містить лапу, яка складається із леміша 1 і башмака 2. Леміш має прямокутну форму, а башмак виконаний зігнутим, радіус кривизни якого знаходиться в межах R=48-55°. Кріплять башмак до стояка 3 за допомогою вирізу 4. Для створення коливального руху стояк 3 кріплять до шатуна 5, який за допомогою шарніра 6 знизу з'єднаний із рамою 7 культиватора, а зверху із пружиною розтягнення 8, встановленою на кронштейні 9 рами. Робочий орган культиватора працює наступним чином. Під час руху культиватора леміш 1 підрізує пласт у горизонтальній площині, в якому під час переміщення по вигнутій робочій поверхні башмака 2 утворюється сітка поперечних тріщин. За рахунок звуження башмака 2 пласт з боків втрачає опору, кришиться і вкладається на дно борозни. Одночасно, завдяки нерівномірного опору ґрунту, пов'язаного із його різною в'язкістю і твердістю, за рахунок розтягування пружини відбуваються віброударні коливання стояка, внаслідок чого знижується тяговий опір культиватора і покращується якість кришення ґрунту. Технічним рішенням корисної моделі є те, що вона забезпечує отримання дрібнокускового ґрунту і запобігає виносу на поверхню поля нижніх вологих шарів. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Робочий орган культиватора, що містить леміш та башмак для їх кріплення, який відрізняється тим, що леміш з кутом врізання =10-12° виконують у вигляді прямокутника, а робоча поверхня башмака виконана зігнутою із радіусом кривизни R=48-55°, при цьому башмак має виріз для його кріплення до стояка, передня робоча частина якого загострена, крім того стояк кріплять до шатуна, який за допомогою шарніра з'єднують знизу із рамою культиватора, а зверху - із пружиною розтягнення, встановленою на кронштейні рами. 1 UA 104980 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
