Робочий орган культиватора

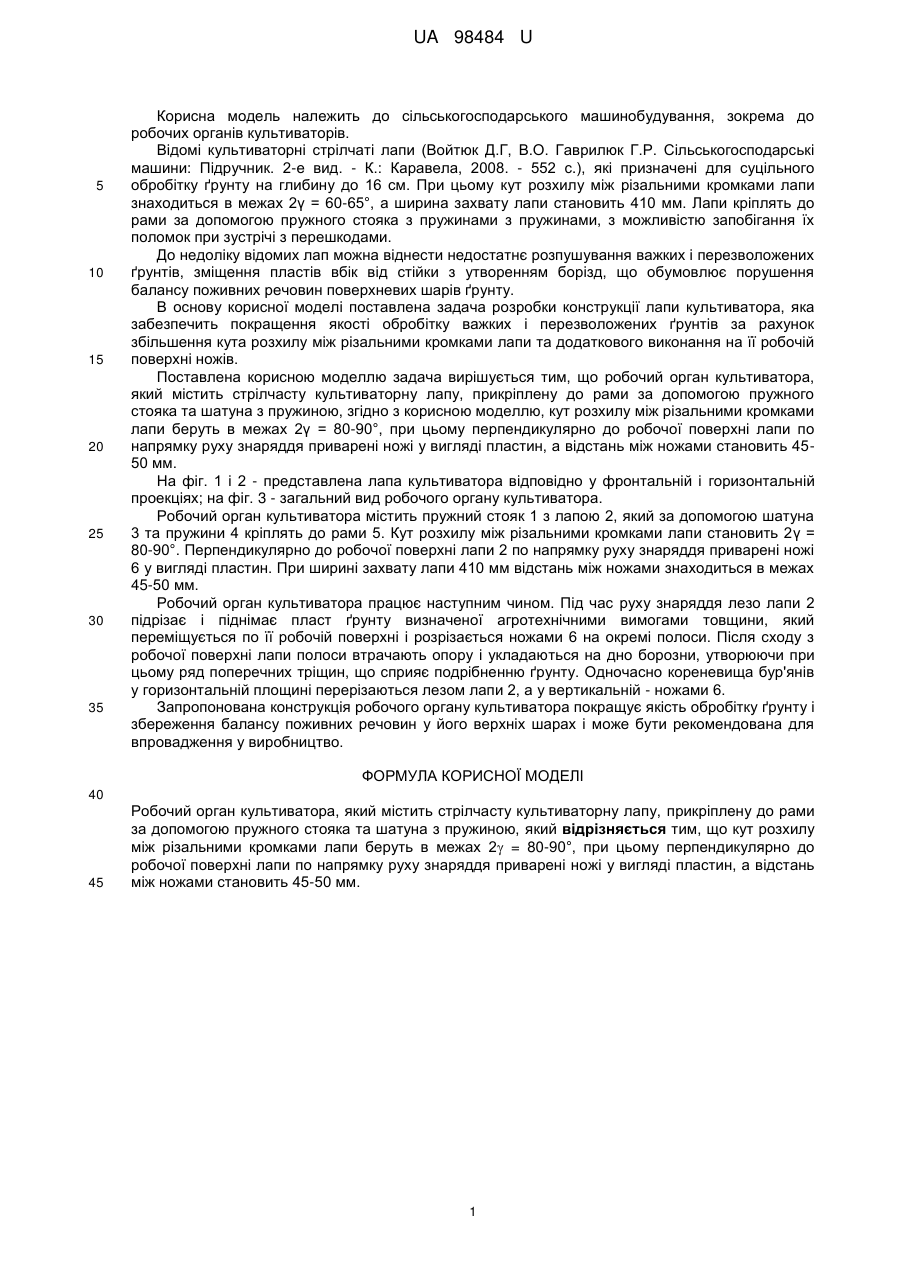

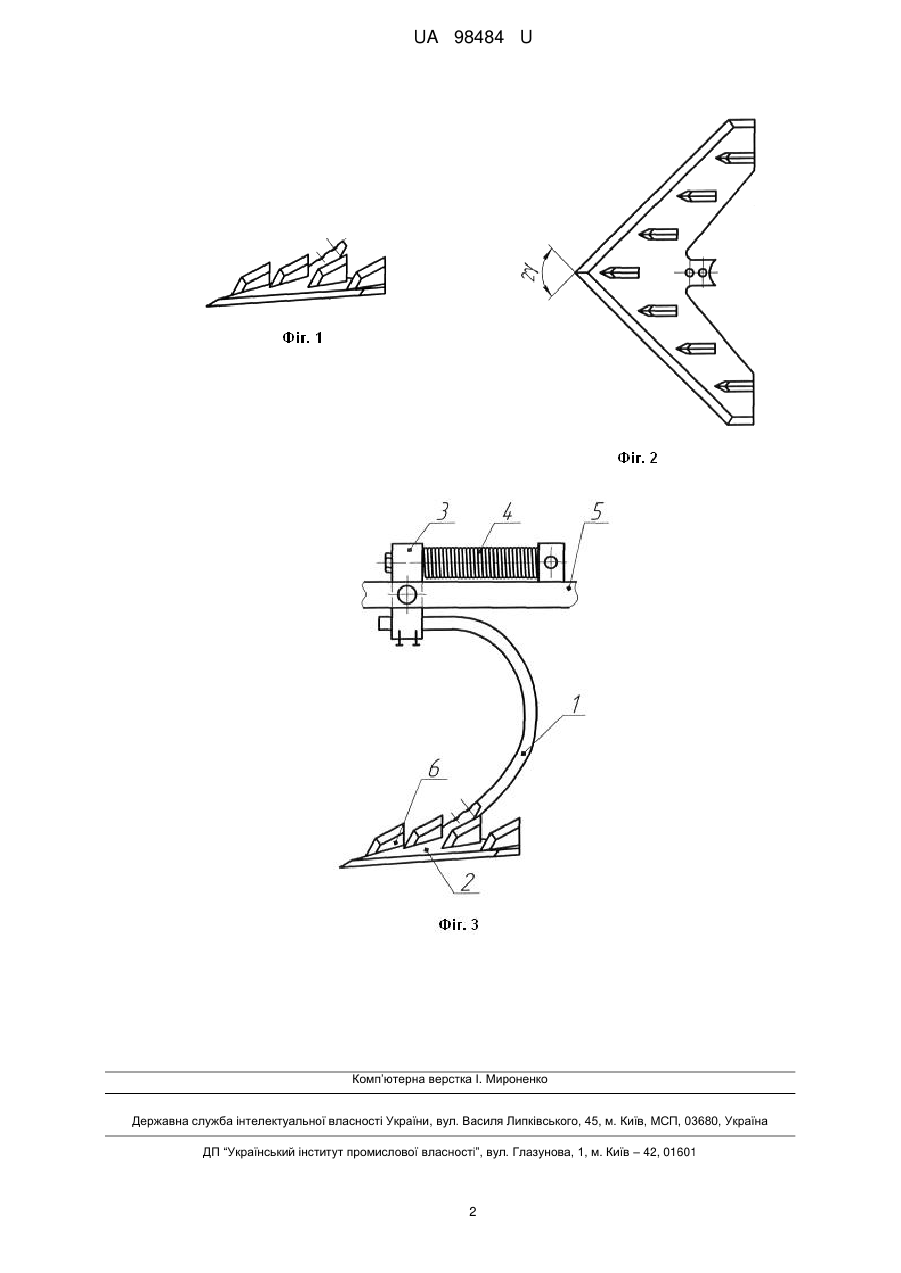

Реферат: Робочий орган культиватора містить стрілчасту культиваторну лапу, прикріплену до рами за допомогою пружного стояка та шатуна з пружиною. Кут розхилу між різальними кромками лапи беруть в межах 2 = 80-90°. Перпендикулярно до робочої поверхні лапи по напрямку руху знаряддя приварені ножі у вигляді пластин. Відстань між ножами становить 45-50 мм. UA 98484 U (54) РОБОЧИЙ ОРГАН КУЛЬТИВАТОРА UA 98484 U UA 98484 U 5 10 15 20 25 30 35 Корисна модель належить до сільськогосподарського машинобудування, зокрема до робочих органів культиваторів. Відомі культиваторні стрілчаті лапи (Войтюк Д.Г, В.О. Гаврилюк Г.Р. Сільськогосподарські машини: Підручник. 2-е вид. - К.: Каравела, 2008. - 552 с.), які призначені для суцільного обробітку ґрунту на глибину до 16 см. При цьому кут розхилу між різальними кромками лапи знаходиться в межах 2γ = 60-65°, а ширина захвату лапи становить 410 мм. Лапи кріплять до рами за допомогою пружного стояка з пружинами з пружинами, з можливістю запобігання їх поломок при зустрічі з перешкодами. До недоліку відомих лап можна віднести недостатнє розпушування важких і перезволожених ґрунтів, зміщення пластів вбік від стійки з утворенням борізд, що обумовлює порушення балансу поживних речовин поверхневих шарів ґрунту. В основу корисної моделі поставлена задача розробки конструкції лапи культиватора, яка забезпечить покращення якості обробітку важких і перезволожених ґрунтів за рахунок збільшення кута розхилу між різальними кромками лапи та додаткового виконання на її робочій поверхні ножів. Поставлена корисною моделлю задача вирішується тим, що робочий орган культиватора, який містить стрілчасту культиваторну лапу, прикріплену до рами за допомогою пружного стояка та шатуна з пружиною, згідно з корисною моделлю, кут розхилу між різальними кромками лапи беруть в межах 2γ = 80-90°, при цьому перпендикулярно до робочої поверхні лапи по напрямку руху знаряддя приварені ножі у вигляді пластин, а відстань між ножами становить 4550 мм. На фіг. 1 і 2 - представлена лапа культиватора відповідно у фронтальній і горизонтальній проекціях; на фіг. 3 - загальний вид робочого органу культиватора. Робочий орган культиватора містить пружний стояк 1 з лапою 2, який за допомогою шатуна 3 та пружини 4 кріплять до рами 5. Кут розхилу між різальними кромками лапи становить 2γ = 80-90°. Перпендикулярно до робочої поверхні лапи 2 по напрямку руху знаряддя приварені ножі 6 у вигляді пластин. При ширині захвату лапи 410 мм відстань між ножами знаходиться в межах 45-50 мм. Робочий орган культиватора працює наступним чином. Під час руху знаряддя лезо лапи 2 підрізає і піднімає пласт ґрунту визначеної агротехнічними вимогами товщини, який переміщується по її робочій поверхні і розрізається ножами 6 на окремі полоси. Після сходу з робочої поверхні лапи полоси втрачають опору і укладаються на дно борозни, утворюючи при цьому ряд поперечних тріщин, що сприяє подрібненню ґрунту. Одночасно кореневища бур'янів у горизонтальній площині перерізаються лезом лапи 2, а у вертикальній - ножами 6. Запропонована конструкція робочого органу культиватора покращує якість обробітку ґрунту і збереження балансу поживних речовин у його верхніх шарах і може бути рекомендована для впровадження у виробництво. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Робочий орган культиватора, який містить стрілчасту культиваторну лапу, прикріплену до рами за допомогою пружного стояка та шатуна з пружиною, який відрізняється тим, що кут розхилу між різальними кромками лапи беруть в межах 2 = 80-90°, при цьому перпендикулярно до робочої поверхні лапи по напрямку руху знаряддя приварені ножі у вигляді пластин, а відстань між ножами становить 45-50 мм. 1 UA 98484 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
