Робочий орган культиватора

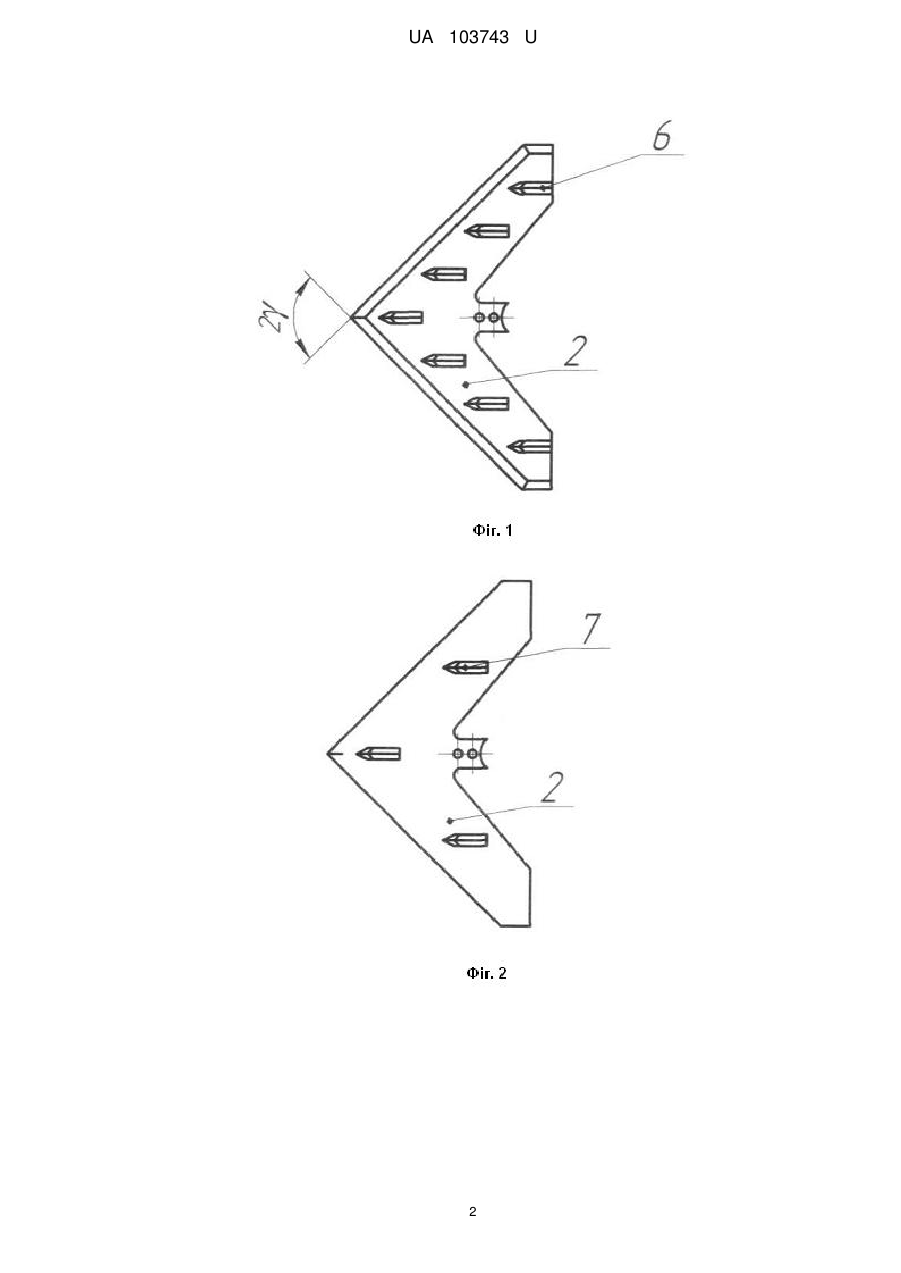

Реферат: Робочий орган культиватора містить стрілчасту лапу з кутом розхилу в межах 2γ=80-90°, прикріплену до рами за допомогою пружного стояка та шатуна з пружиною, при цьому перпендикулярно до робочої поверхні лапи по напрямку руху знаряддя приварені ножі у вигляді пластин з відстанню між ними 45-50 мм. Додатково знизу до поверхні лапи у вертикальній площині по напрямку її руху приварюють ножі. UA 103743 U (54) РОБОЧИЙ ОРГАН КУЛЬТИВАТОРА UA 103743 U UA 103743 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, зокрема до робочих органів культиваторів. Відомий робочий орган культиватора (патент № 98484, опубл. 27.04.2015 р., бюл. № 8, МПК А01 ВІЗ/08), який містить стрілчасту лапу з кутом розхилу в межах 2γ=80-90°, прикріплену до рами за допомогою пружного стояка та шатуна з пружиною. При цьому перпендикулярно до робочої поверхні лапи по напрямку руху знаряддя приварені ножі у вигляді пластин з відстанню між ними 45-50 мм. Недоліком відомого робочого органу культиватора є те, що борозна, утворена лапою, залишається щільною, внаслідок чого відсутнє в ній накопичення вологи, що зменшує урожайність сільськогосподарських культур. В основу корисної моделі поставлено задачу удосконалення конструкції робочого органу культиватора, яка забезпечить нарізання щілин в борозні. Поставлена корисною моделлю задача вирішується тим, що робочий орган культиватора, який містить стрілчасту лапу з кутом розхилу в межах 2γ=80-90°, прикріплену до рами за допомогою пружного стояка та шатуна з пружиною, при цьому перпендикулярно до робочої поверхні лапи по напрямку руху знаряддя приварені ножі у вигляді пластин з відстанню між ними 45-50 мм, згідно з пропонованим рішенням, додатково знизу до поверхні лапи у вертикальній площині по напрямку її руху приварюють ножі. На фіг. 1 і 2 - представлена конструкція лапи культиватора відповідно вид зверху і знизу; на фіг. 3 - загальний вид робочого органу культиватора. Запропонований робочий орган культиватора містить пружний стояк 1 з лапою 2, який за допомогою шатуна 3 та пружини 4 кріплять до рами 5. Кут розхилу між різальними кромками лапи беруть в межах 2γ=80-90°. Перпендикулярно до робочої поверхні лапи 2 по напрямку руху знаряддя приварені ножі 6 у вигляді пластин. При ширині захвату лапи 410 мм відстань між ножами знаходиться в межах 45-50 мм. Знизу до поверхні лапи у вертикальній площині по напрямку її руху приварені ножі 7. Робочий орган культиватора працює наступним чином. Під час руху знаряддя лезо лапи 2 підрізає пласт ґрунту, який переміщується по її робочій поверхні і розрізається ножами 6 на окремі смуги. Після сходу з робочої поверхні лапи смуги втрачають опору і укладаються на дно борозни, утворюючи при цьому ряд поперечних тріщин, що сприяє подрібненню ґрунту. При цьому кореневища бур'янів у горизонтальній площині перерізаються лезом лапи 2, а у вертикальній - ножами 6. Одночасно нижні ножі 7 створюють у ґрунті щілини, внаслідок чого дно борозни не ущільнюється. Запропонована конструкція робочого органу культиватора може бути рекомендована для впровадження у виробництво. Технічним рішенням запропонованої корисної моделі є те, що удосконалення конструкції робочого органу культиватора, забезпечить нарізання щілин в борозні і, відповідно, збереження вологи у ґрунті. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Робочий орган культиватора, що містить стрілчасту лапу з кутом розхилу в межах 2γ=80-90°, прикріплену до рами за допомогою пружного стояка та шатуна з пружиною, при цьому перпендикулярно до робочої поверхні лапи по напрямку руху знаряддя приварені ножі у вигляді пластин з відстанню між ними 45-50 мм, який відрізняється тим, що додатково знизу до поверхні лапи у вертикальній площині по напрямку її руху приварюють ножі. 1 UA 103743 U 2 UA 103743 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
