Пристрій для полювання в особливих умовах

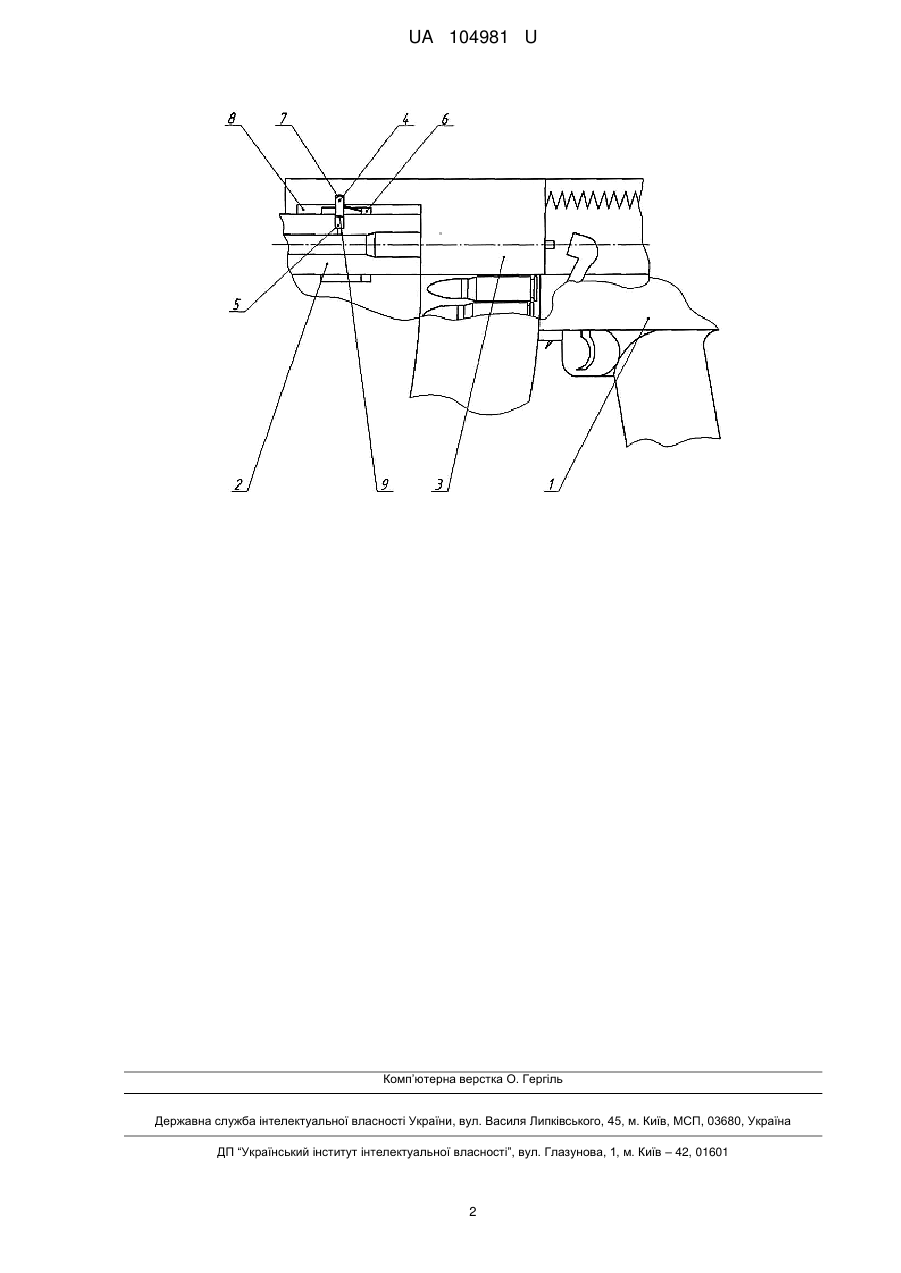

Реферат: Пристрій для полювання у складних умовах, що включає корпус із руків'ям, ствол з затвором і пристрій для замикання затвору, причому пристрій для замикання затвору виконаний у вигляді підпружиненого поршня, який знаходиться перпендикулярно осі каналу ствола, в хомуті ствола, причому один кінець поршня заходить у гніздо на внутрішній поверхні затвору завдяки дії порохових газів на його протилежний кінець. UA 104981 U (12) UA 104981 U UA 104981 U 5 10 15 20 25 30 Корисна модель належить до галузі мисливствознавство, зокрема до пристроїв для полювання в особливих в умовах, а саме полювання на небезпечних звірів. Відомий аналог (У. Фаулер, Э. Норт, Чарльз Строндж. Энциклопедия пистолетов, револьверов и автоматов. Харьков К.С.Д. 2014. С. 155.), який включає раму зі стволом, рукояткою, ударно-спусковим механізмом, шахтою для магазина, поршня, газового механізму, ствола і кожуха-затвора. Недоліком аналогу є те, що порохові гази діють безпосередньо на поршень за межами ствола та кожух-затвор і після пострілу знову потрапляють в ствол для виходу в атмосферу, що приводить до значної складності газового двигуна та нагріву спускового гачка. Задачею корисної моделі є зміна конструкції з підвищенням ефективності пристрою для полювання в особливих умовах шляхом зменшення складності газового двигуна і виключення виходу порохових газів за межі ствола. Задача корисної моделі вирішується тим, що пристрій для полювання у складних умовах, що включає корпус із руків'ям, ствол з затвором і пристрій для замикання затвору, згідно з пропонованим рішенням пристрій для замикання затвору виконаний у вигляді підпружиненого поршня, який знаходиться перпендикулярно осі каналу ствола, в хомуті ствола, причому один кінець поршня заходить у гніздо на внутрішній поверхні затвору завдяки дії порохових газів на його протилежний кінець. Пристрій для полювання у складних умовах складається із корпусу з руків'ям і магазином 1, ствола 2 з затвором 3, підпружиненого поршня 4 для замикання затвору, який знаходиться перпендикулярно осі ствола 2 в отворі 5 хомута 6, причому один кінець поршня 7, при наявності порохових газів у стволі, заходить під дією цих газів у гніздо на внутрішній поверхні 8 затвору 3, а на інший кінець поршня 9 діє тиск порохових газів. При пострілі, через деякий час після виходу кулі з гільзи, частина порохових газів зі ствола 2 через отвір 5 створює тиск на нижній кінець поршня 9, при цьому верхній кінець поршня 7 заходить у гніздо 8. Завдяки зазначеному здійснюється замикання ствола поршнем під час пострілу. Технічним рішенням пристрою для полювання в особливих умовах є підвищення надійності і зменшення маси пристрою без зміни тривалості автоматичного перезаряджання, що в свою чергу підвищує ефективність полювання на небезпечних звірів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пристрій для полювання у складних умовах, що включає корпус із руків'ям, ствол з затвором і пристрій для замикання затвору, який відрізняється тим, що пристрій для замикання затвору виконаний у вигляді підпружиненого поршня, який знаходиться перпендикулярно осі каналу ствола, в хомуті ствола, причому один кінець поршня заходить у гніздо на внутрішній поверхні затвору завдяки дії порохових газів на його протилежний кінець. 1 UA 104981 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
