Фільтрувальний патрон

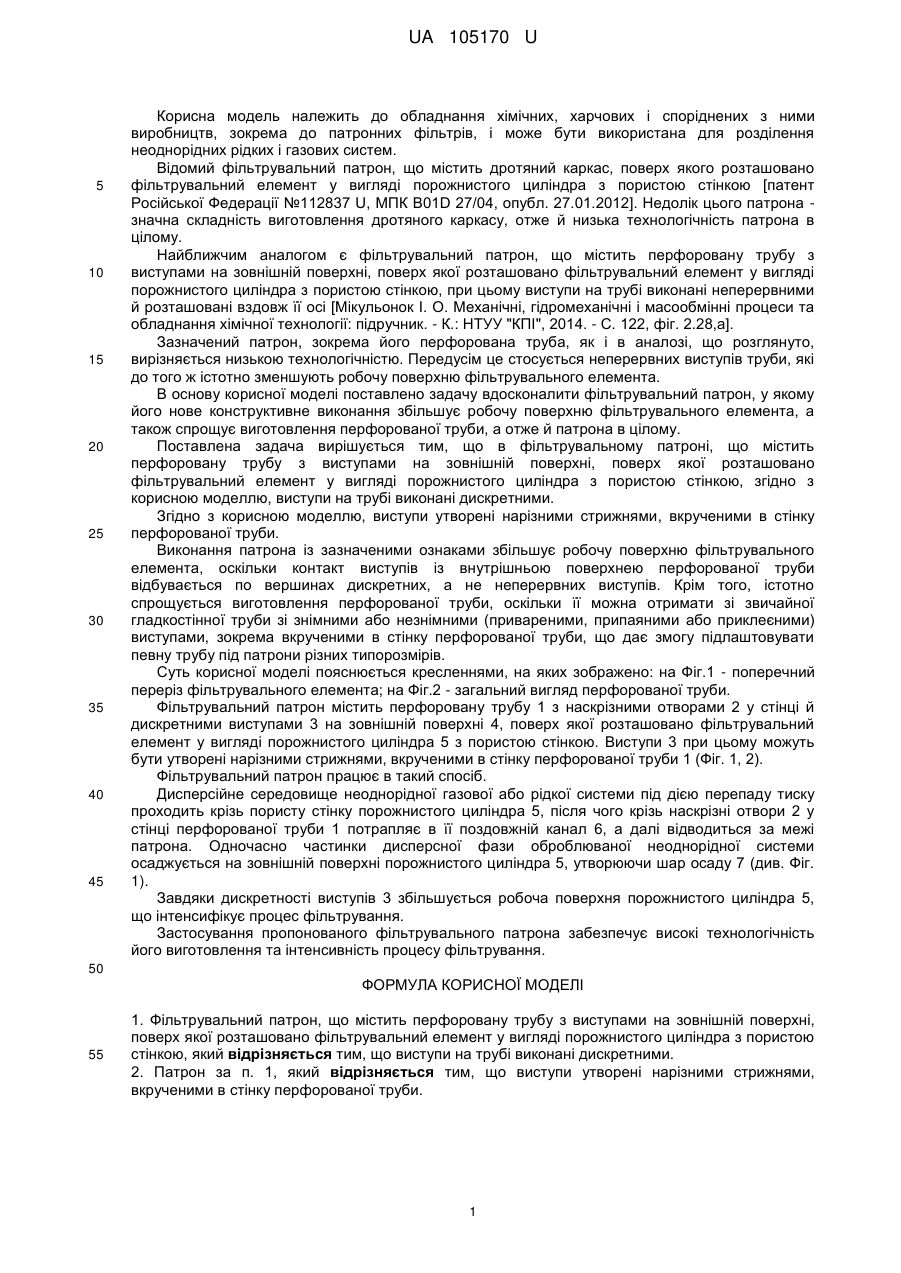

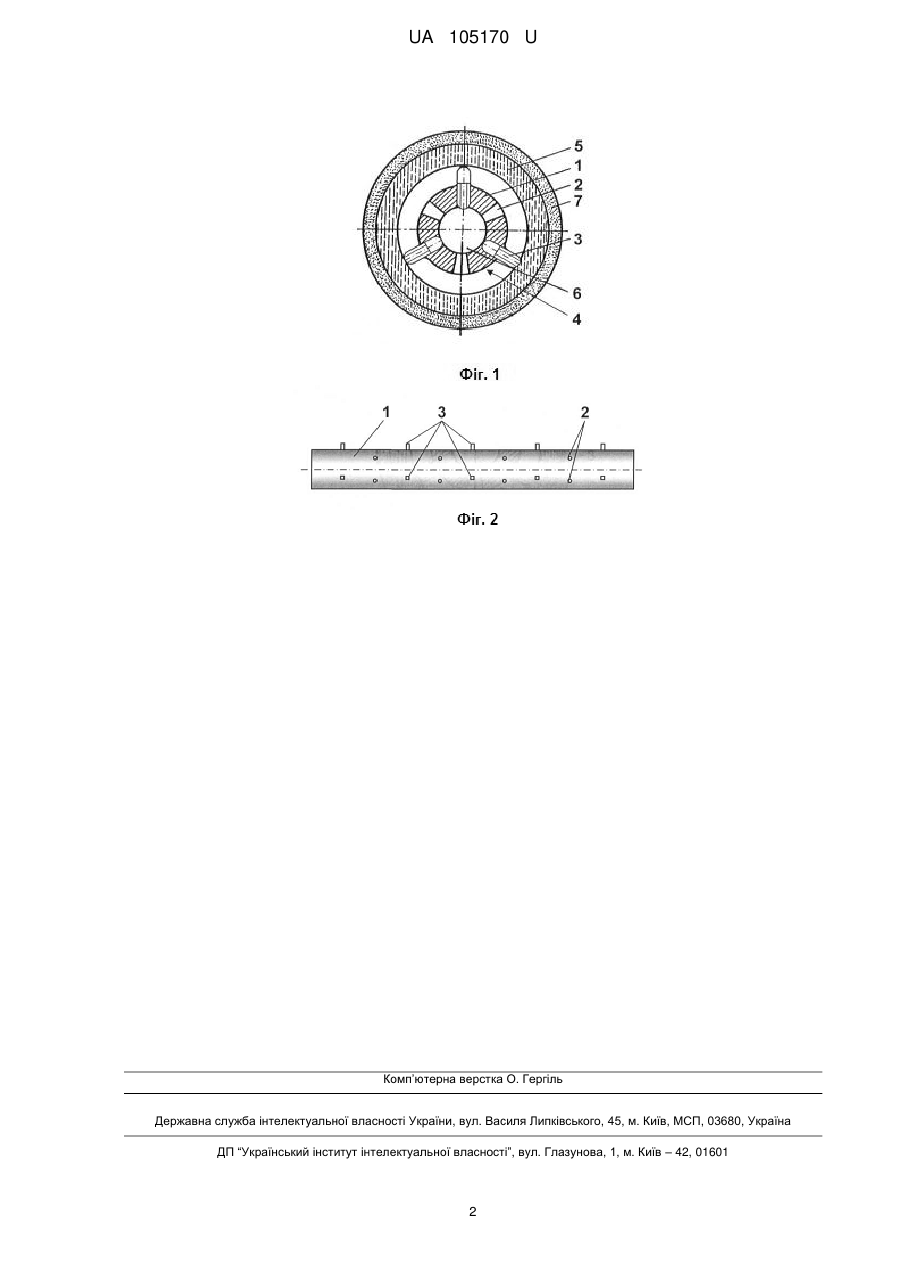

Реферат: UA 105170 U UA 105170 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до обладнання хімічних, харчових і споріднених з ними виробництв, зокрема до патронних фільтрів, і може бути використана для розділення неоднорідних рідких і газових систем. Відомий фільтрувальний патрон, що містить дротяний каркас, поверх якого розташовано фільтрувальний елемент у вигляді порожнистого циліндра з пористою стінкою [патент Російської Федерації №112837 U, МПК B01D 27/04, опубл. 27.01.2012]. Недолік цього патрона значна складність виготовлення дротяного каркасу, отже й низька технологічність патрона в цілому. Найближчим аналогом є фільтрувальний патрон, що містить перфоровану трубу з виступами на зовнішній поверхні, поверх якої розташовано фільтрувальний елемент у вигляді порожнистого циліндра з пористою стінкою, при цьому виступи на трубі виконані неперервними й розташовані вздовж її осі [Мікульонок І. О. Механічні, гідромеханічні і масообмінні процеси та обладнання хімічної технології: підручник. - К.: НТУУ "КПІ", 2014. - С. 122, фіг. 2.28,а]. Зазначений патрон, зокрема його перфорована труба, як і в аналозі, що розглянуто, вирізняється низькою технологічністю. Передусім це стосується неперервних виступів труби, які до того ж істотно зменшують робочу поверхню фільтрувального елемента. В основу корисної моделі поставлено задачу вдосконалити фільтрувальний патрон, у якому його нове конструктивне виконання збільшує робочу поверхню фільтрувального елемента, а також спрощує виготовлення перфорованої труби, а отже й патрона в цілому. Поставлена задача вирішується тим, що в фільтрувальному патроні, що містить перфоровану трубу з виступами на зовнішній поверхні, поверх якої розташовано фільтрувальний елемент у вигляді порожнистого циліндра з пористою стінкою, згідно з корисною моделлю, виступи на трубі виконані дискретними. Згідно з корисною моделлю, виступи утворені нарізними стрижнями, вкрученими в стінку перфорованої труби. Виконання патрона із зазначеними ознаками збільшує робочу поверхню фільтрувального елемента, оскільки контакт виступів із внутрішньою поверхнею перфорованої труби відбувається по вершинах дискретних, а не неперервних виступів. Крім того, істотно спрощується виготовлення перфорованої труби, оскільки її можна отримати зі звичайної гладкостінної труби зі знімними або незнімними (привареними, припаяними або приклеєними) виступами, зокрема вкрученими в стінку перфорованої труби, що дає змогу підлаштовувати певну трубу під патрони різних типорозмірів. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поперечний переріз фільтрувального елемента; на Фіг.2 - загальний вигляд перфорованої труби. Фільтрувальний патрон містить перфоровану трубу 1 з наскрізними отворами 2 у стінці й дискретними виступами 3 на зовнішній поверхні 4, поверх якої розташовано фільтрувальний елемент у вигляді порожнистого циліндра 5 з пористою стінкою. Виступи 3 при цьому можуть бути утворені нарізними стрижнями, вкрученими в стінку перфорованої труби 1 (Фіг. 1, 2). Фільтрувальний патрон працює в такий спосіб. Дисперсійне середовище неоднорідної газової або рідкої системи під дією перепаду тиску проходить крізь пористу стінку порожнистого циліндра 5, після чого крізь наскрізні отвори 2 у стінці перфорованої труби 1 потрапляє в її поздовжній канал 6, а далі відводиться за межі патрона. Одночасно частинки дисперсної фази оброблюваної неоднорідної системи осаджується на зовнішній поверхні порожнистого циліндра 5, утворюючи шар осаду 7 (див. Фіг. 1). Завдяки дискретності виступів 3 збільшується робоча поверхня порожнистого циліндра 5, що інтенсифікує процес фільтрування. Застосування пропонованого фільтрувального патрона забезпечує високі технологічність його виготовлення та інтенсивність процесу фільтрування. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Фільтрувальний патрон, що містить перфоровану трубу з виступами на зовнішній поверхні, поверх якої розташовано фільтрувальний елемент у вигляді порожнистого циліндра з пористою стінкою, який відрізняється тим, що виступи на трубі виконані дискретними. 2. Патрон за п. 1, який відрізняється тим, що виступи утворені нарізними стрижнями, вкрученими в стінку перфорованої труби. 1 UA 105170 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
