Елемент нерегулярної насадки масообмінного апарата

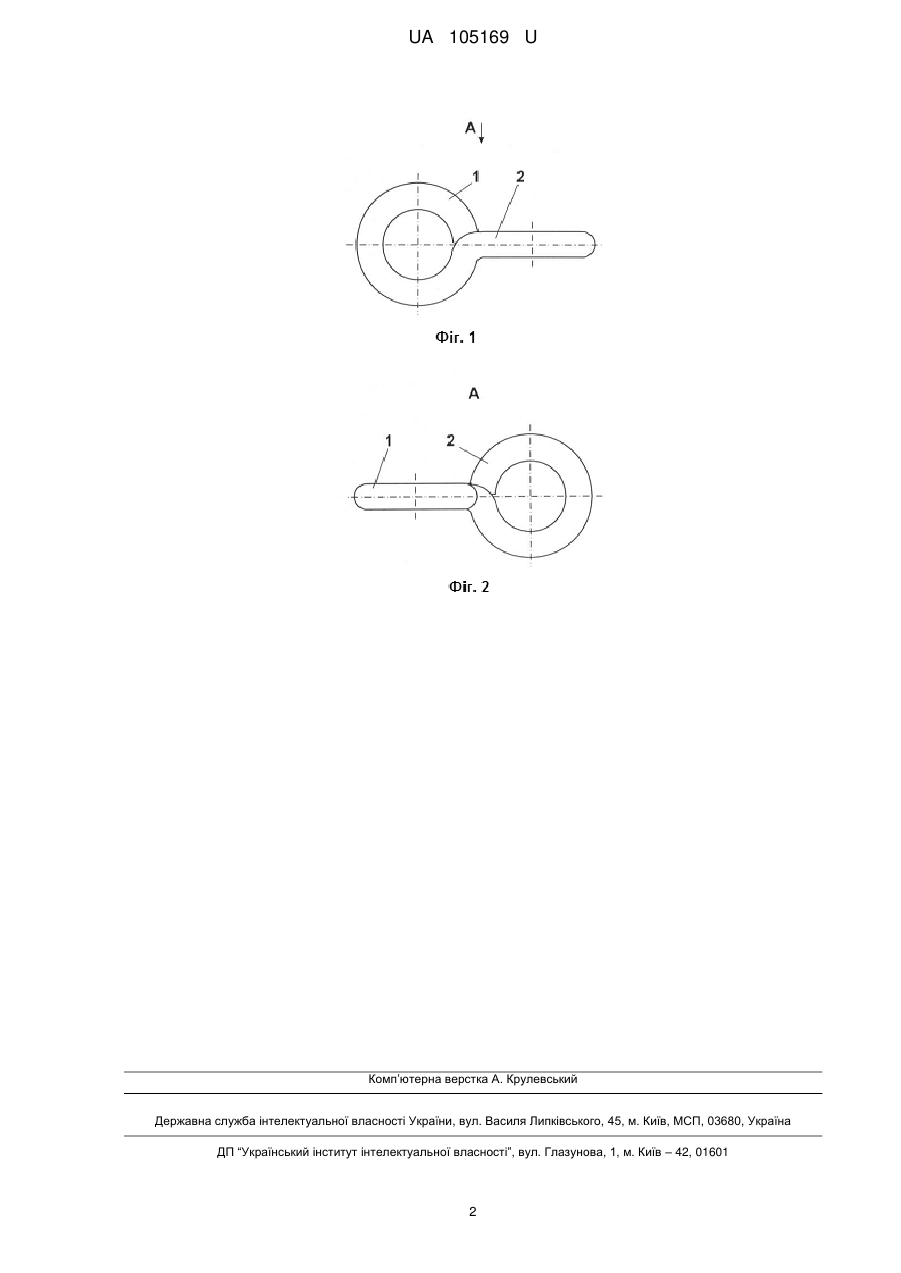

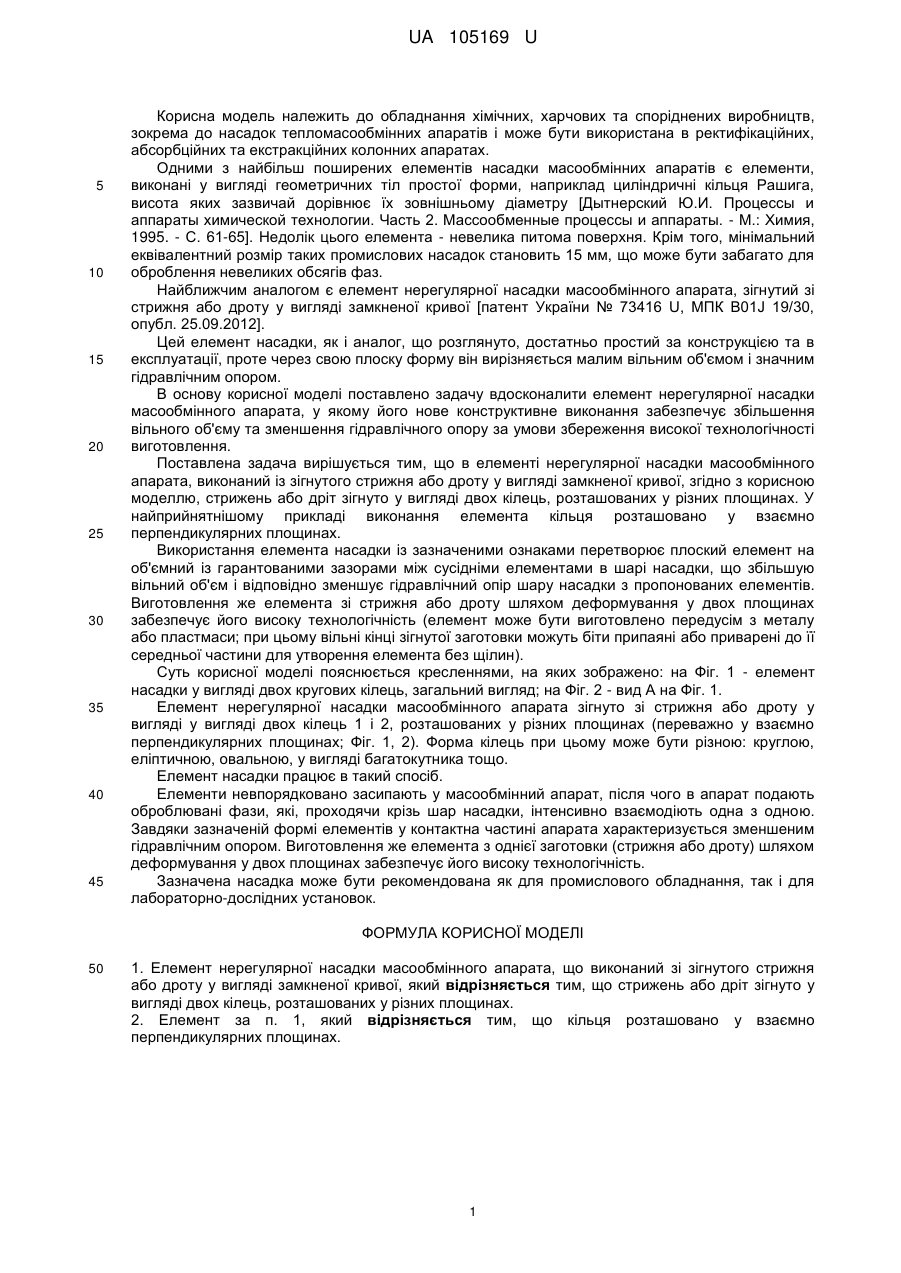

Реферат: UA 105169 U UA 105169 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до обладнання хімічних, харчових та споріднених виробництв, зокрема до насадок тепломасообмінних апаратів і може бути використана в ректифікаційних, абсорбційних та екстракційних колонних апаратах. Одними з найбільш поширених елементів насадки масообмінних апаратів є елементи, виконані у вигляді геометричних тіл простої форми, наприклад циліндричні кільця Рашига, висота яких зазвичай дорівнює їх зовнішньому діаметру [Дытнерский Ю.И. Процессы и аппараты химической технологии. Часть 2. Массообменные процессы и аппараты. - М.: Химия, 1995. - С. 61-65]. Недолік цього елемента - невелика питома поверхня. Крім того, мінімальний еквівалентний розмір таких промислових насадок становить 15 мм, що може бути забагато для оброблення невеликих обсягів фаз. Найближчим аналогом є елемент нерегулярної насадки масообмінного апарата, зігнутий зі стрижня або дроту у вигляді замкненої кривої [патент України № 73416 U, МПК В01J 19/30, опубл. 25.09.2012]. Цей елемент насадки, як і аналог, що розглянуто, достатньо простий за конструкцією та в експлуатації, проте через свою плоску форму він вирізняється малим вільним об'ємом і значним гідравлічним опором. В основу корисної моделі поставлено задачу вдосконалити елемент нерегулярної насадки масообмінного апарата, у якому його нове конструктивне виконання забезпечує збільшення вільного об'єму та зменшення гідравлічного опору за умови збереження високої технологічності виготовлення. Поставлена задача вирішується тим, що в елементі нерегулярної насадки масообмінного апарата, виконаний із зігнутого стрижня або дроту у вигляді замкненої кривої, згідно з корисною моделлю, стрижень або дріт зігнуто у вигляді двох кілець, розташованих у різних площинах. У найприйнятнішому прикладі виконання елемента кільця розташовано у взаємно перпендикулярних площинах. Використання елемента насадки із зазначеними ознаками перетворює плоский елемент на об'ємний із гарантованими зазорами між сусідніми елементами в шарі насадки, що збільшую вільний об'єм і відповідно зменшує гідравлічний опір шару насадки з пропонованих елементів. Виготовлення же елемента зі стрижня або дроту шляхом деформування у двох площинах забезпечує його високу технологічність (елемент може бути виготовлено передусім з металу або пластмаси; при цьому вільні кінці зігнутої заготовки можуть біти припаяні або приварені до її середньої частини для утворення елемента без щілин). Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - елемент насадки у вигляді двох кругових кілець, загальний вигляд; на Фіг. 2 - вид А на Фіг. 1. Елемент нерегулярної насадки масообмінного апарата зігнуто зі стрижня або дроту у вигляді у вигляді двох кілець 1 і 2, розташованих у різних площинах (переважно у взаємно перпендикулярних площинах; Фіг. 1, 2). Форма кілець при цьому може бути різною: круглою, еліптичною, овальною, у вигляді багатокутника тощо. Елемент насадки працює в такий спосіб. Елементи невпорядковано засипають у масообмінний апарат, після чого в апарат подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною. Завдяки зазначеній формі елементів у контактна частині апарата характеризується зменшеним гідравлічним опором. Виготовлення же елемента з однієї заготовки (стрижня або дроту) шляхом деформування у двох площинах забезпечує його високу технологічність. Зазначена насадка може бути рекомендована як для промислового обладнання, так і для лабораторно-дослідних установок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 1. Елемент нерегулярної насадки масообмінного апарата, що виконаний зі зігнутого стрижня або дроту у вигляді замкненої кривої, який відрізняється тим, що стрижень або дріт зігнуто у вигляді двох кілець, розташованих у різних площинах. 2. Елемент за п. 1, який відрізняється тим, що кільця розташовано у взаємно перпендикулярних площинах. 1 UA 105169 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
