Фільтрувальний патрон

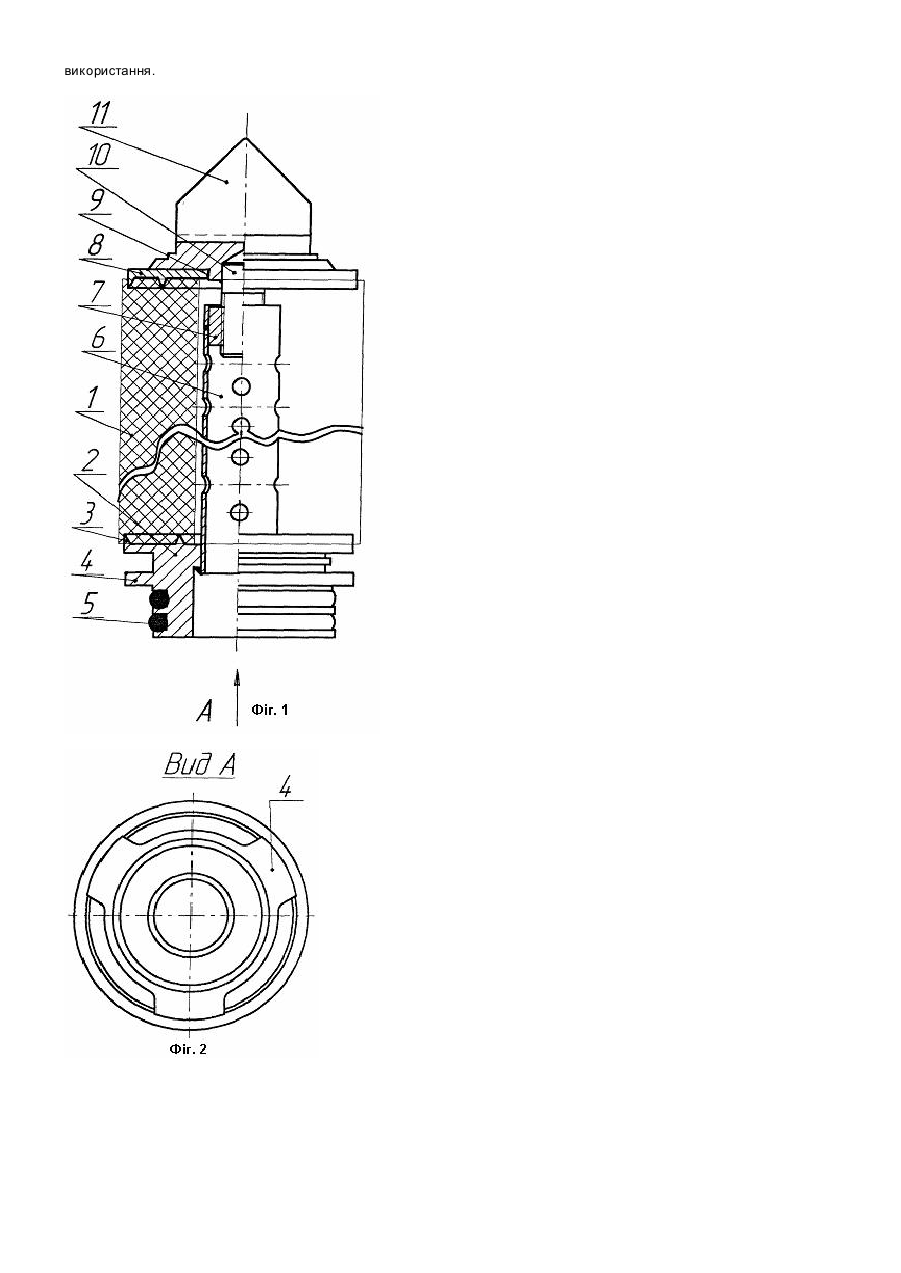

Корисна модель, що заявляється, відноситься до фільтрувальних пристроїв, а саме - до фільтрувальних патронів, які встановлюються у корпусі-фільтроутримувачі та призначені для фільтрування різноманітних рідин та газів й можуть бути використані для мікрофільтрації, зокрема, питної води, соків, пива, горілчаних виробів. Відоме конструктивне виконання нерозбірного фільтруючого елементу, див патент Росії (11) 1837936 A3, (51) B01D27/06 (46) 30081993 Бюл. №2, що включає центральну пористу трубу, го фровану штору, розміщену в перфорованому корпусі, кожен торець якого розташовано в обоймі полімеру торцевих кришок. Наведене конструктивне виконання пристрою, з огляду його нерозбірної конструкції та суттєвої різниці властивостей застосованих матеріалів, по-перше, значно ускладнює конструкцію пристрою, а, по-друге, враховуючи обмежений час його використання та необхідність періодичної заміни - не забезпечує багаторазового використання центральної пористої труби, зовнішньої перфорованої труби та торцевих кришок, сукупна вартість яких складає до 80% вартості пристрою Це збільшує експлуатаційні витрати та призводить до забруднення оточуючого середовища через відсутність умов утилізації матеріалів, застосованих у нерозбірній конструкції. Крім цього, наведене конструктивне виконання не забезпечує надійної герметизації фільтрувального патрона при встановленні в корпус-фільтроутримувач, що може призвести до надходження у фільтрат неочищеної рідини, тобто до погіршення якості фільтрату. Найближчим аналогом корисної моделі, що заявляється є виріб, який під маркою "ЭВП СЦ» випускає російське підприємство "НПО Технофильтр" Практично такий самий виріб під назвою "Ultipor №66 Sterilizing Grade Cartridges" випускає також корпорація з США "Pall Corporation" (інформаційні листи додаються). Виріб (фільтрувальний патрон) виконаний нерозбірним і містить центральну пористу трубу, фільтруючий елемент із верхньою та нижньою полімерними торцевими кришками і перфорованою зовнішньою трубою. При цьому нижня кришка має кільцеве ущільнення та байонетний замок для її закріплення в корпусі-фільтроутримувачі, а верхня кришка виконана з осьовим конічним виступом для фіксації фільтрувального патрона в корпусіфільтроутримувачі. Даний пристрій також виконано нерозбірним, що призводить до значних експлуатаційних витрат через неможливість багаторазового використання центральної пористої труби, перфорованої зовнішньої труби, торцевих кришок, кільцевих ущільнень, байонетного замка кріплення та верхнього пристрою фіксації, а також складнощі з утилізацією нерозбірного фільтрувального пристрою. Задачею, яку треба вирішити, є створення розбірної конструкції фільтрувального патрона, яка дозволяє виконати заміну фільтруючого елемента, чим забезпечити зменшення експлуатаційних витрат і полегшити утилізацію окремих відпрацьованих елементів патрона. Поставлена задача вирішується тим, що у фільтр увальному патроні (див Фіг.1 та Фіг.2) внутрішні (торцеві) поверхні нижньої 2 та верхньої 8 торцевих кришок виконані з гострими кільцевими виступами (ножами) 3, при цьому верхня кришка виконана з осьовим отвором 9; у верхній частині центрального перфорованого колектору 6 закріплена гайка 7, а головка 11 стяжного болта 10 має форму фіксуючого виступ у для фіксації фільтрувального патрона в корпусі-фільтроутримувачі. Виконання на кришках 2 та 8 кільцевих виступів 3 та застосування різьбової пари (позиції 7 та 10) дозволяє при зборці фільтрувального патрона забезпечити надійне ущільнення кришок до торцевих поверхонь фільтруючого елементу. Завдяки виконанню фільтрувального патрона розбірним і можливості заміни фільтруючого елементу, його інші елементи з загальною питомою вагою понад 80%, можуть бути багато разів використані При цьому забезпечується отримання високої якості фільтрату, суттєво зменшуються експлуатаційні витрати та значно спрощується утилізація фільтруючих елементів. На Фіг.1 показаний загальний вид фільтрувального патрона. На Фіг.2 показаний вид А (вид на фільтрувальний патрон знизу). Цифрами на фігурах позначені: 1 - фільтруючий елемент; 2 - нижня торцева кришка; 3 - кільцевий ущільнюючий виступ (ніж); 4 - байонетний замок; 5 - кільцеве ущільнення; 6 - центральний перфорований колектор; 7 - гайка; 8 - верхня торцева кришка; 9 - осьовий отвір; 10 - стяжний болт; 11 - головка болта. Експлуатація фільтрувального патрона здійснюється наступним чином. Фільтрувальний патрон, встановлений у корпусі-фільтроутримувачі (на кресленні не показано), за допомогою фільтруючого елементу 1 фільтрує рідину у напрямку від зовнішньої поверхні до центральної своєї частини, де розміщений центральний перфорований колектор 6, по якому далі фільтрат поступає споживачу. Після відпрацювання належного ресурсу фільтруючий елемент 1 потребує заміни на новий. Для цього фільтрувальний патрон виймають із корпуса-фільтроутримувача, попередньо вивільнивши його верхню частину від фіксації головки 11 та нижню частину від закріплення байонетним замком 4. Далі розбирають фільтрувальний патрон шляхом викручування стяжного болта 10 із гайки 7. Знятий фільтруючий елемент утилізують. Новий фільтруючий елемент установлюють на нижню кришку 2, накривають верхньою кришкою 8, в осьовий отвір 9 якої вводять болт 10 та з допомогою головки 11 закручують його в гайку 7. Гострі кільцеві виступи (ножі) 3 кришок 2 та 8 осьовим зусиллям від закручування стяжного болта 10 вдавлюються в торці фільтруючого елемента й забезпечують потрібне ущільнення, після чого фільтрувальний патрон готовий для подальшого використання.
