Насадка масообмінного апарата

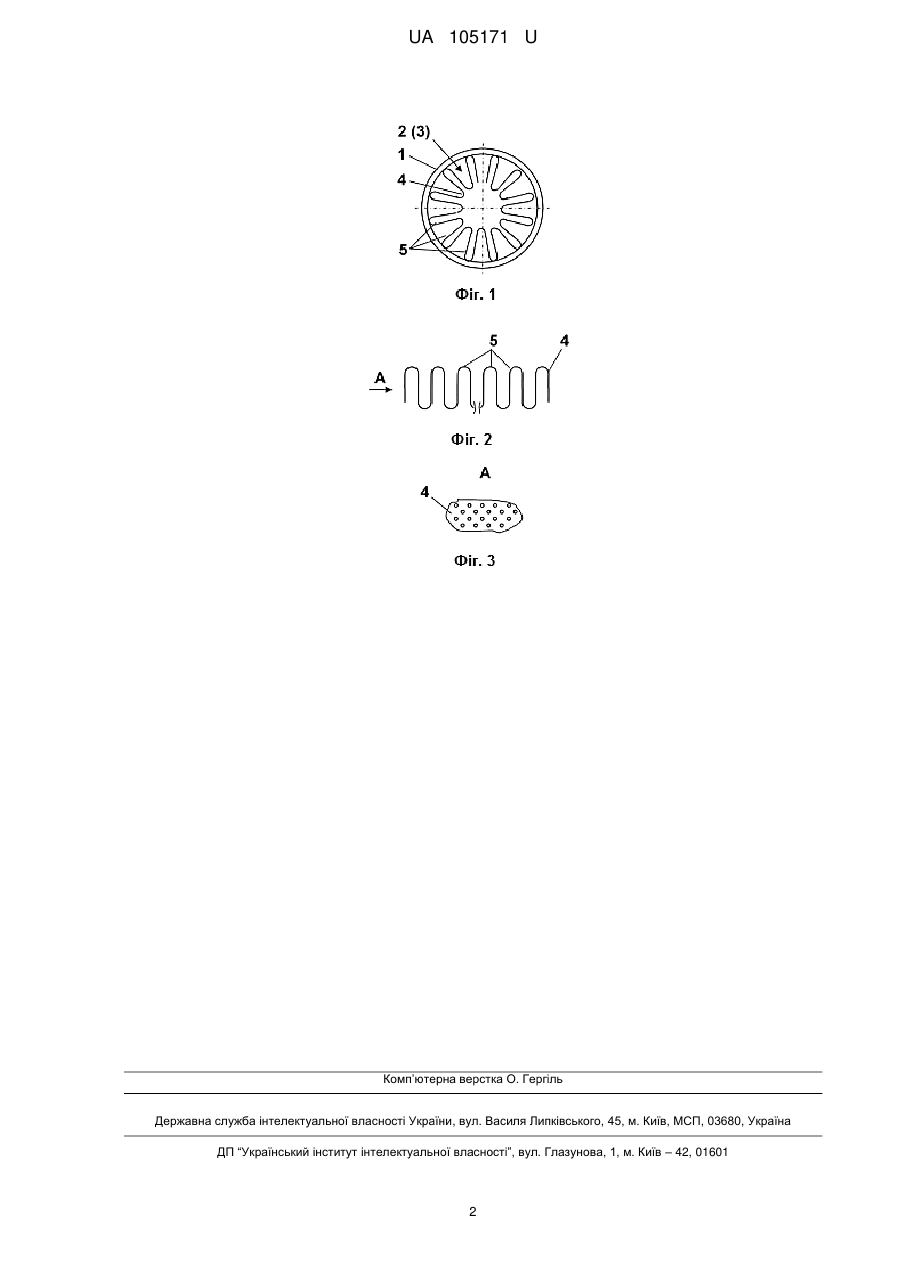

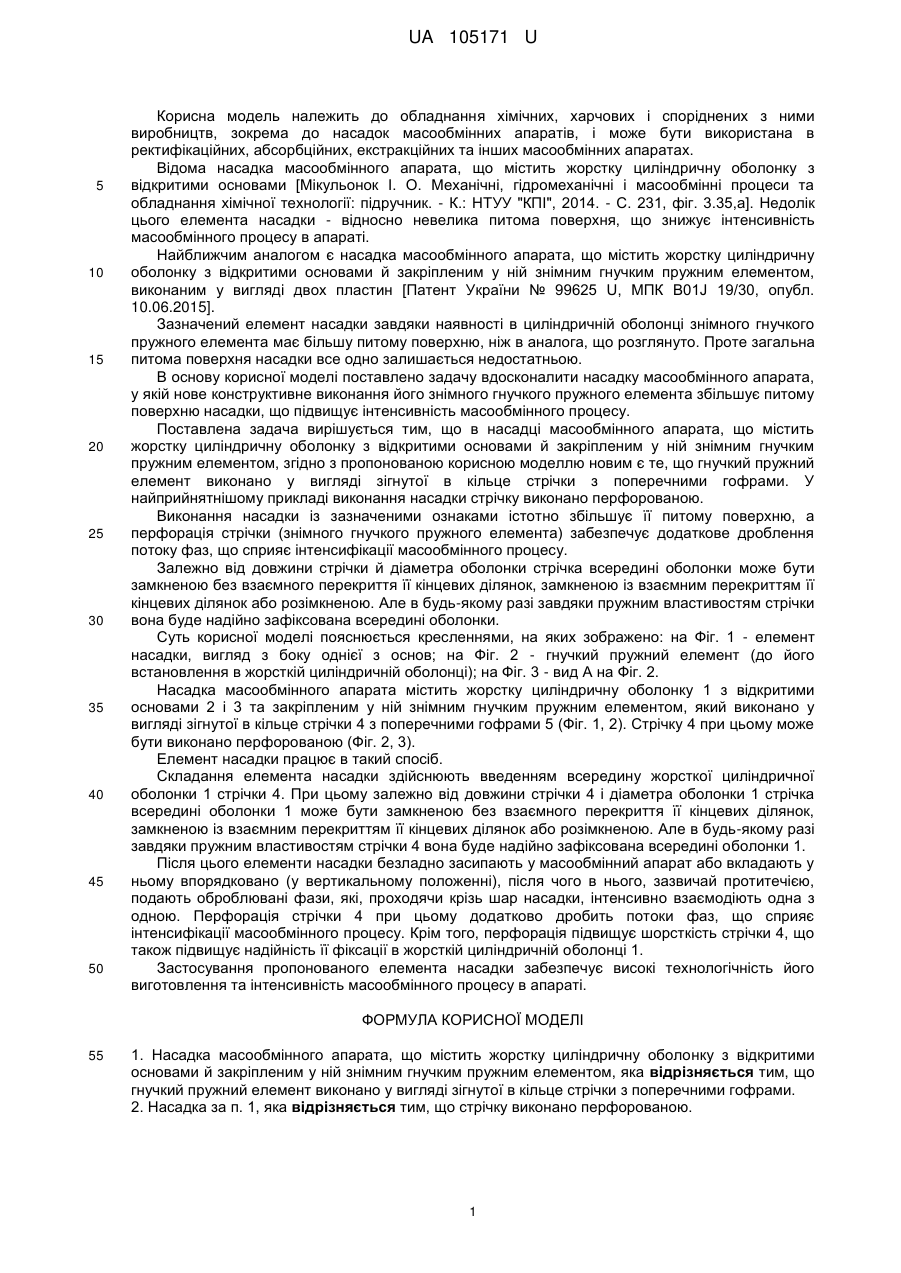

Реферат: UA 105171 U UA 105171 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до обладнання хімічних, харчових і споріднених з ними виробництв, зокрема до насадок масообмінних апаратів, і може бути використана в ректифікаційних, абсорбційних, екстракційних та інших масообмінних апаратах. Відома насадка масообмінного апарата, що містить жорстку циліндричну оболонку з відкритими основами [Мікульонок І. О. Механічні, гідромеханічні і масообмінні процеси та обладнання хімічної технології: підручник. - К.: НТУУ "КПІ", 2014. - С. 231, фіг. 3.35,а]. Недолік цього елемента насадки - відносно невелика питома поверхня, що знижує інтенсивність масообмінного процесу в апараті. Найближчим аналогом є насадка масообмінного апарата, що містить жорстку циліндричну оболонку з відкритими основами й закріпленим у ній знімним гнучким пружним елементом, виконаним у вигляді двох пластин [Патент України № 99625 U, МПК B01J 19/30, опубл. 10.06.2015]. Зазначений елемент насадки завдяки наявності в циліндричній оболонці знімного гнучкого пружного елемента має більшу питому поверхню, ніж в аналога, що розглянуто. Проте загальна питома поверхня насадки все одно залишається недостатньою. В основу корисної моделі поставлено задачу вдосконалити насадку масообмінного апарата, у якій нове конструктивне виконання його знімного гнучкого пружного елемента збільшує питому поверхню насадки, що підвищує інтенсивність масообмінного процесу. Поставлена задача вирішується тим, що в насадці масообмінного апарата, що містить жорстку циліндричну оболонку з відкритими основами й закріпленим у ній знімним гнучким пружним елементом, згідно з пропонованою корисною моделлю новим є те, що гнучкий пружний елемент виконано у вигляді зігнутої в кільце стрічки з поперечними гофрами. У найприйнятнішому прикладі виконання насадки стрічку виконано перфорованою. Виконання насадки із зазначеними ознаками істотно збільшує її питому поверхню, а перфорація стрічки (знімного гнучкого пружного елемента) забезпечує додаткове дроблення потоку фаз, що сприяє інтенсифікації масообмінного процесу. Залежно від довжини стрічки й діаметра оболонки стрічка всередині оболонки може бути замкненою без взаємного перекриття її кінцевих ділянок, замкненою із взаємним перекриттям її кінцевих ділянок або розімкненою. Але в будь-якому разі завдяки пружним властивостям стрічки вона буде надійно зафіксована всередині оболонки. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - елемент насадки, вигляд з боку однієї з основ; на Фіг. 2 - гнучкий пружний елемент (до його встановлення в жорсткій циліндричній оболонці); на Фіг. 3 - вид А на Фіг. 2. Насадка масообмінного апарата містить жорстку циліндричну оболонку 1 з відкритими основами 2 і 3 та закріпленим у ній знімним гнучким пружним елементом, який виконано у вигляді зігнутої в кільце стрічки 4 з поперечними гофрами 5 (Фіг. 1, 2). Стрічку 4 при цьому може бути виконано перфорованою (Фіг. 2, 3). Елемент насадки працює в такий спосіб. Складання елемента насадки здійснюють введенням всередину жорсткої циліндричної оболонки 1 стрічки 4. При цьому залежно від довжини стрічки 4 і діаметра оболонки 1 стрічка всередині оболонки 1 може бути замкненою без взаємного перекриття її кінцевих ділянок, замкненою із взаємним перекриттям її кінцевих ділянок або розімкненою. Але в будь-якому разі завдяки пружним властивостям стрічки 4 вона буде надійно зафіксована всередині оболонки 1. Після цього елементи насадки безладно засипають у масообмінний апарат або вкладають у ньому впорядковано (у вертикальному положенні), після чого в нього, зазвичай протитечією, подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною. Перфорація стрічки 4 при цьому додатково дробить потоки фаз, що сприяє інтенсифікації масообмінного процесу. Крім того, перфорація підвищує шорсткість стрічки 4, що також підвищує надійність її фіксації в жорсткій циліндричній оболонці 1. Застосування пропонованого елемента насадки забезпечує високі технологічність його виготовлення та інтенсивність масообмінного процесу в апараті. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Насадка масообмінного апарата, що містить жорстку циліндричну оболонку з відкритими основами й закріпленим у ній знімним гнучким пружним елементом, яка відрізняється тим, що гнучкий пружний елемент виконано у вигляді зігнутої в кільце стрічки з поперечними гофрами. 2. Насадка за п. 1, яка відрізняється тим, що стрічку виконано перфорованою. 1 UA 105171 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
