Ґрунтова фреза

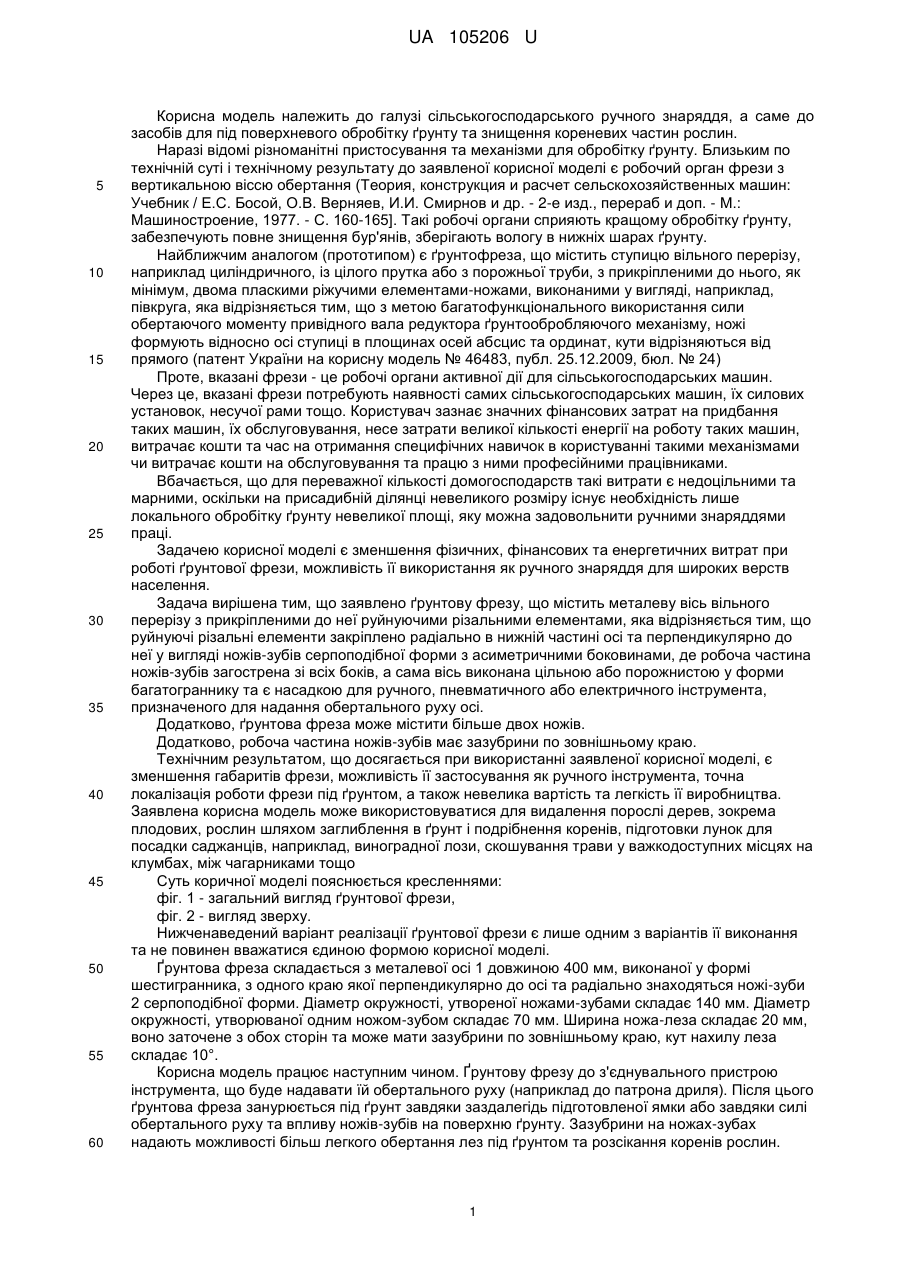

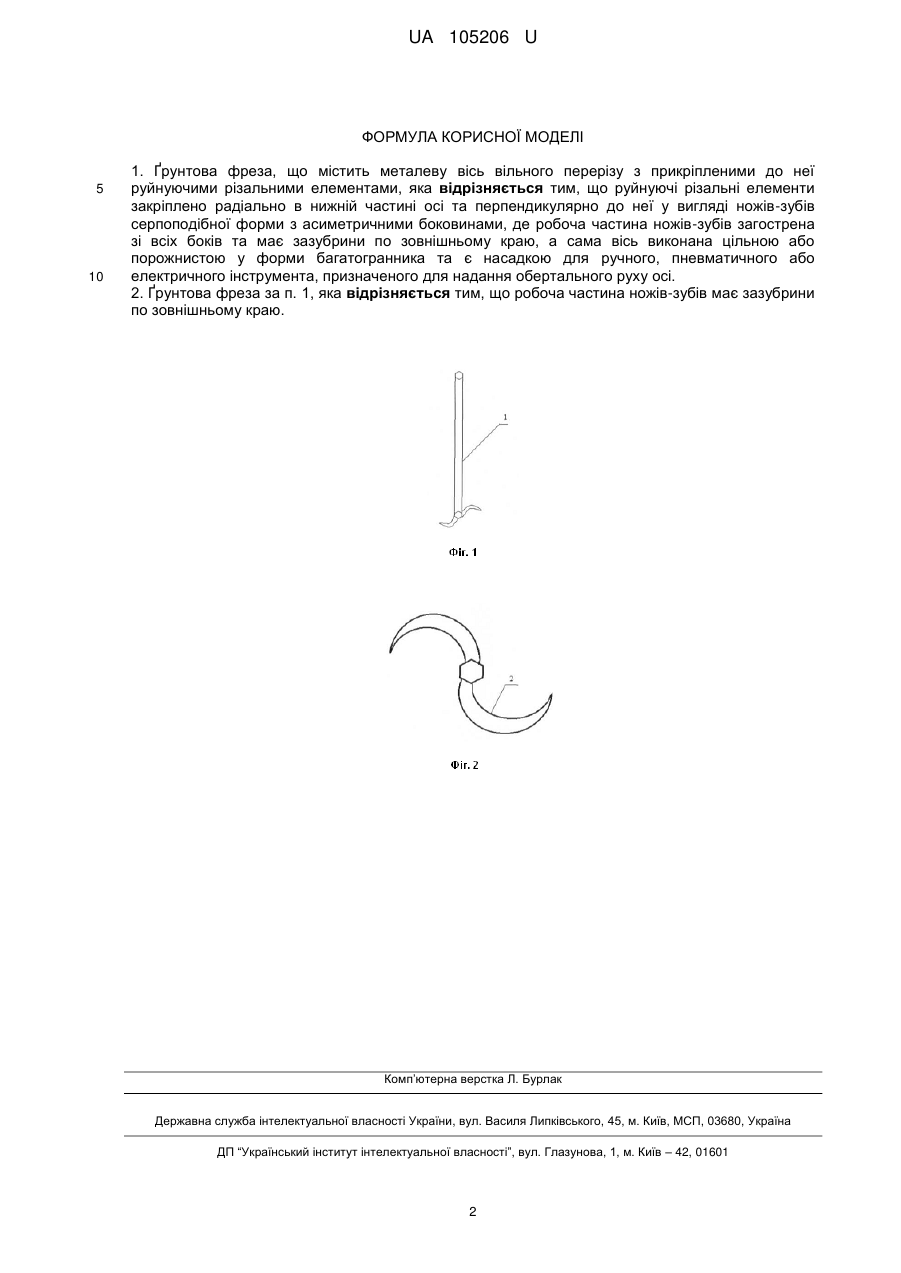

Реферат: Ґрунтова фреза містить металеву вісь вільного перерізу з прикріпленими до неї руйнуючими різальними елементами. Руйнуючі різальні елементи закріплено радіально в нижній частині осі та перпендикулярно до неї у вигляді ножів-зубів серпоподібної форми з асиметричними боковинами, де робоча частина ножів-зубів загострена зі всіх боків та має зазубрини по зовнішньому краю, а сама вісь виконана цільною або порожнистою у форми багатогранника та є насадкою для ручного, пневматичного або електричного інструмента, призначеного для надання обертального руху осі. UA 105206 U (12) UA 105206 U UA 105206 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського ручного знаряддя, а саме до засобів для під поверхневого обробітку ґрунту та знищення кореневих частин рослин. Наразі відомі різноманітні пристосування та механізми для обробітку ґрунту. Близьким по технічній суті і технічному результату до заявленої корисної моделі є робочий орган фрези з вертикальною віссю обертання (Теория, конструкция и расчет сельскохозяйственных машин: Учебник / Е.С. Босой, О.В. Верняев, И.И. Смирнов и др. - 2-е изд., перераб и доп. - М.: Машиностроение, 1977. - С. 160-165]. Такі робочі органи сприяють кращому обробітку ґрунту, забезпечують повне знищення бур'янів, зберігають вологу в нижніх шарах ґрунту. Найближчим аналогом (прототипом) є ґрунтофреза, що містить ступицю вільного перерізу, наприклад циліндричного, із цілого прутка або з порожньої труби, з прикріпленими до нього, як мінімум, двома пласкими ріжучими елементами-ножами, виконаними у вигляді, наприклад, півкруга, яка відрізняється тим, що з метою багатофункціонального використання сили обертаючого моменту привідного вала редуктора ґрунтообробляючого механізму, ножі формують відносно осі ступиці в площинах осей абсцис та ординат, кути відрізняються від прямого (патент України на корисну модель № 46483, публ. 25.12.2009, бюл. № 24) Проте, вказані фрези - це робочі органи активної дії для сільськогосподарських машин. Через це, вказані фрези потребують наявності самих сільськогосподарських машин, їх силових установок, несучої рами тощо. Користувач зазнає значних фінансових затрат на придбання таких машин, їх обслуговування, несе затрати великої кількості енергії на роботу таких машин, витрачає кошти та час на отримання специфічних навичок в користуванні такими механізмами чи витрачає кошти на обслуговування та працю з ними професійними працівниками. Вбачається, що для переважної кількості домогосподарств такі витрати є недоцільними та марними, оскільки на присадибній ділянці невеликого розміру існує необхідність лише локального обробітку ґрунту невеликої площі, яку можна задовольнити ручними знаряддями праці. Задачею корисної моделі є зменшення фізичних, фінансових та енергетичних витрат при роботі ґрунтової фрези, можливість її використання як ручного знаряддя для широких верств населення. Задача вирішена тим, що заявлено ґрунтову фрезу, що містить металеву вісь вільного перерізу з прикріпленими до неї руйнуючими різальними елементами, яка відрізняється тим, що руйнуючі різальні елементи закріплено радіально в нижній частині осі та перпендикулярно до неї у вигляді ножів-зубів серпоподібної форми з асиметричними боковинами, де робоча частина ножів-зубів загострена зі всіх боків, а сама вісь виконана цільною або порожнистою у форми багатограннику та є насадкою для ручного, пневматичного або електричного інструмента, призначеного для надання обертального руху осі. Додатково, ґрунтова фреза може містити більше двох ножів. Додатково, робоча частина ножів-зубів має зазубрини по зовнішньому краю. Технічним результатом, що досягається при використанні заявленої корисної моделі, є зменшення габаритів фрези, можливість її застосування як ручного інструмента, точна локалізація роботи фрези під ґрунтом, а також невелика вартість та легкість її виробництва. Заявлена корисна модель може використовуватися для видалення порослі дерев, зокрема плодових, рослин шляхом заглиблення в ґрунт і подрібнення коренів, підготовки лунок для посадки саджанців, наприклад, виноградної лози, скошування трави у важкодоступних місцях на клумбах, між чагарниками тощо Суть коричної моделі пояснюється кресленнями: фіг. 1 - загальний вигляд ґрунтової фрези, фіг. 2 - вигляд зверху. Нижченаведений варіант реалізації ґрунтової фрези є лише одним з варіантів її виконання та не повинен вважатися єдиною формою корисної моделі. Ґрунтова фреза складається з металевої осі 1 довжиною 400 мм, виконаної у формі шестигранника, з одного краю якої перпендикулярно до осі та радіально знаходяться ножі-зуби 2 серпоподібної форми. Діаметр окружності, утвореної ножами-зубами складає 140 мм. Діаметр окружності, утворюваної одним ножом-зубом складає 70 мм. Ширина ножа-леза складає 20 мм, воно заточене з обох сторін та може мати зазубрини по зовнішньому краю, кут нахилу леза складає 10°. Корисна модель працює наступним чином. Ґрунтову фрезу до з'єднувального пристрою інструмента, що буде надавати їй обертального руху (наприклад до патрона дриля). Після цього ґрунтова фреза занурюється під ґрунт завдяки заздалегідь підготовленої ямки або завдяки силі обертального руху та впливу ножів-зубів на поверхню ґрунту. Зазубрини на ножах-зубах надають можливості більш легкого обертання лез під ґрунтом та розсікання коренів рослин. 1 UA 105206 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Ґрунтова фреза, що містить металеву вісь вільного перерізу з прикріпленими до неї руйнуючими різальними елементами, яка відрізняється тим, що руйнуючі різальні елементи закріплено радіально в нижній частині осі та перпендикулярно до неї у вигляді ножів-зубів серпоподібної форми з асиметричними боковинами, де робоча частина ножів-зубів загострена зі всіх боків та має зазубрини по зовнішньому краю, а сама вісь виконана цільною або порожнистою у форми багатогранника та є насадкою для ручного, пневматичного або електричного інструмента, призначеного для надання обертального руху осі. 2. Ґрунтова фреза за п. 1, яка відрізняється тим, що робоча частина ножів-зубів має зазубрини по зовнішньому краю. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
