Пересувний зерноочищувальний пристрій

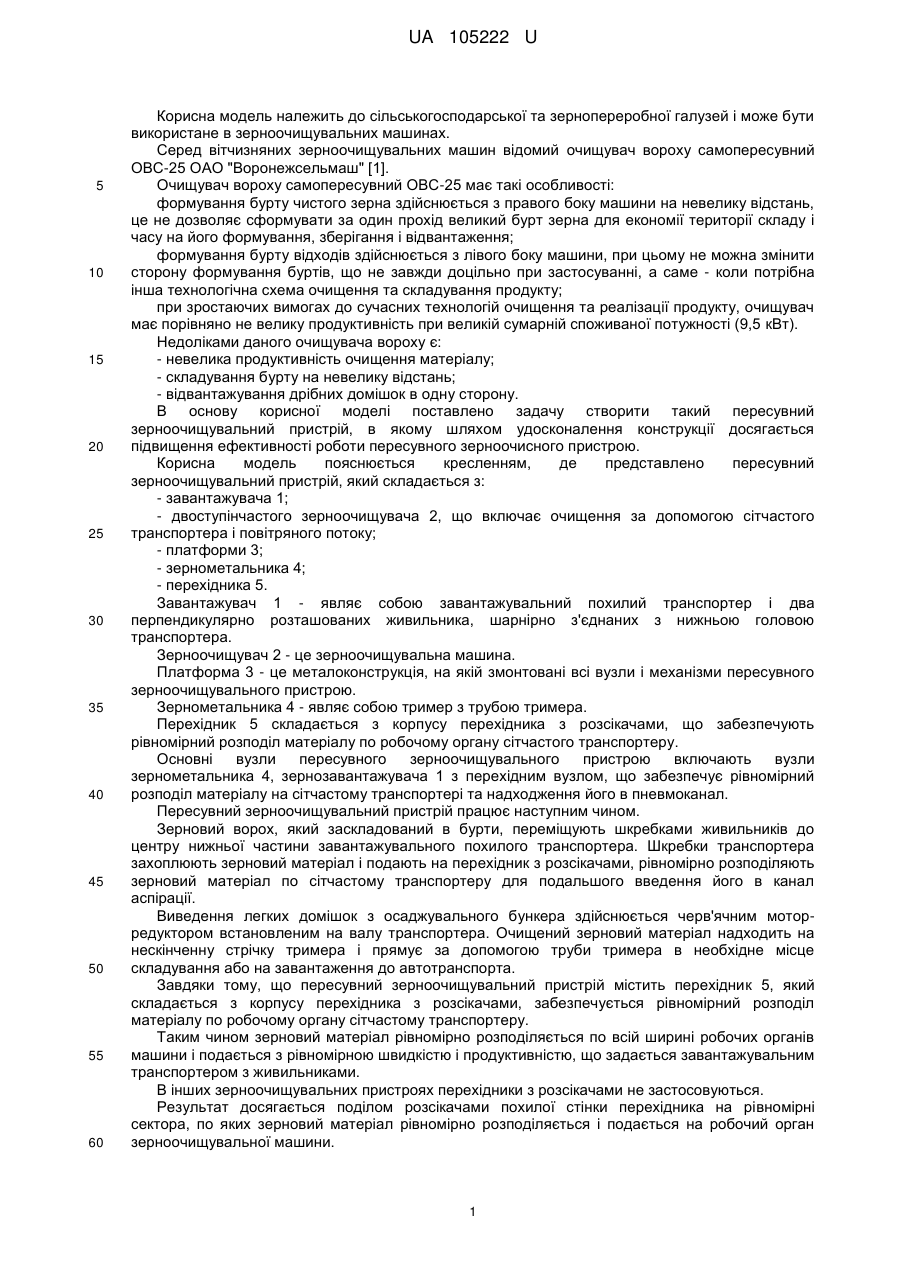

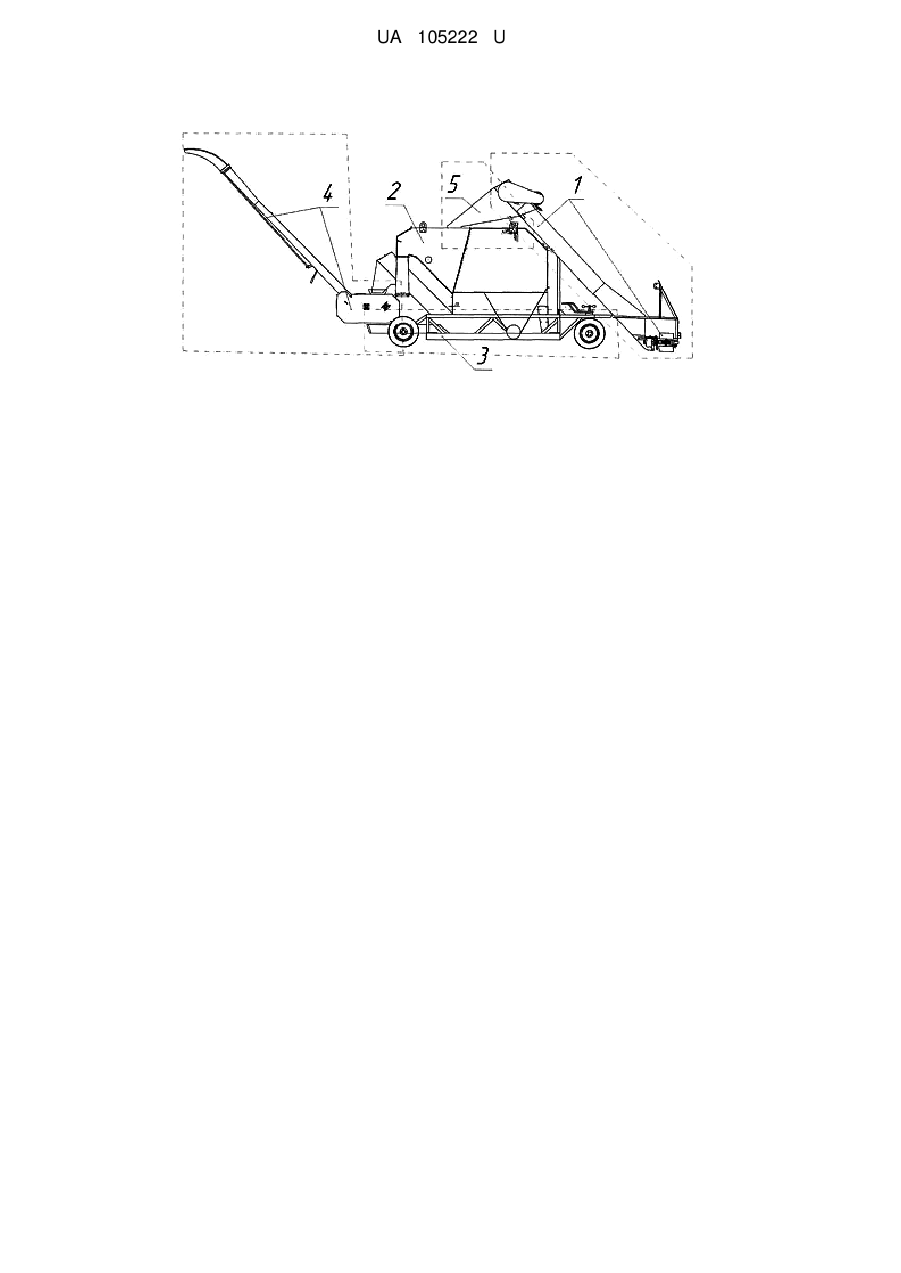

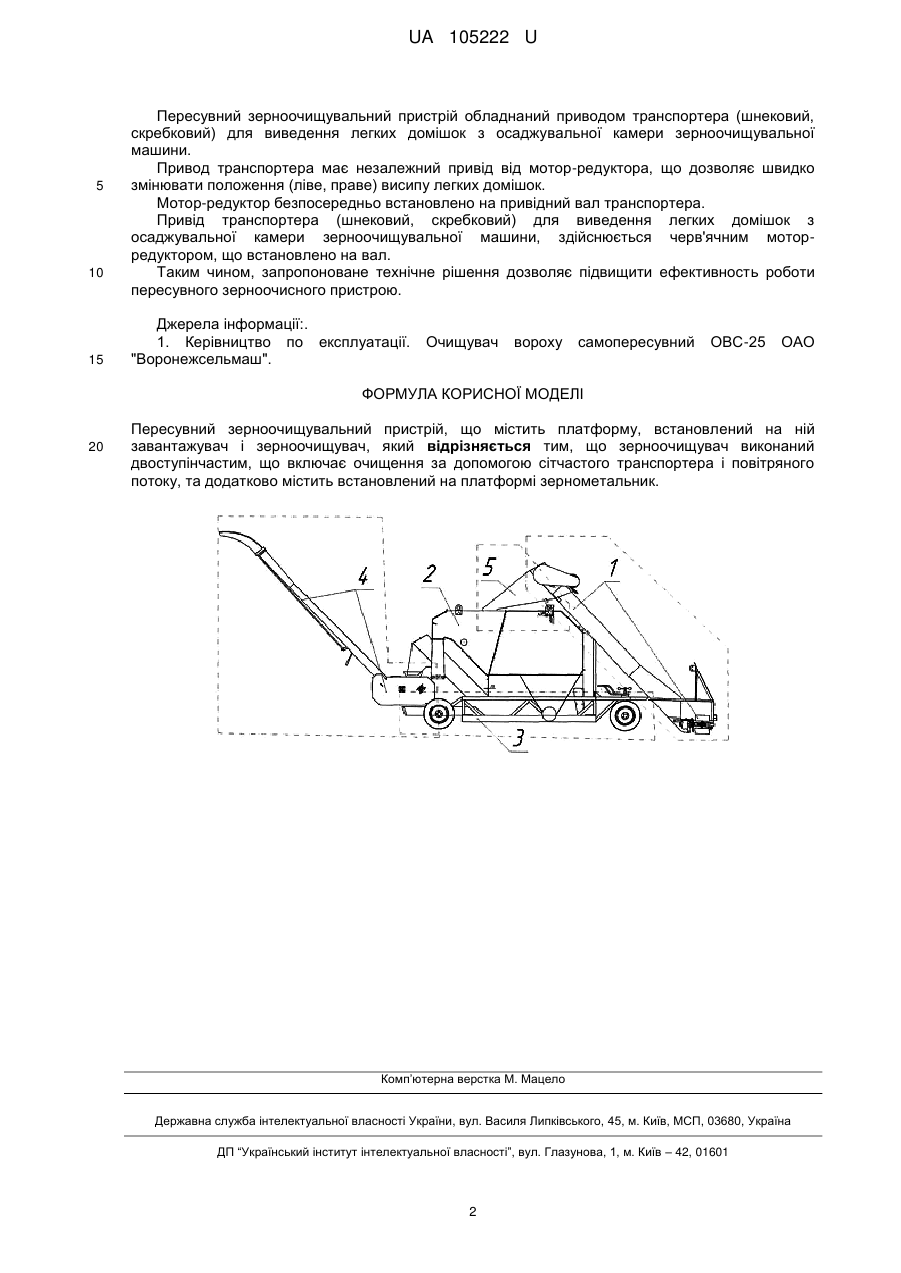

Реферат: Пересувний зерноочищувальний пристрій містить платформу, встановлений на ній завантажувач і зерноочищувач. Зерноочищувач виконаний двоступінчастим, що включає очищення за допомогою сітчастого транспортера і повітряного потоку, та додатково містить встановлений на платформі зернометальник. UA 105222 U (33) Код держави-учасниці RU UA 105222 U UA 105222 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарської та зернопереробної галузей і може бути використане в зерноочищувальних машинах. Серед вітчизняних зерноочищувальних машин відомий очищувач вороху самопересувний ОВС-25 ОАО "Воронежсельмаш" [1]. Очищувач вороху самопересувний ОВС-25 має такі особливості: формування бурту чистого зерна здійснюється з правого боку машини на невелику відстань, це не дозволяє сформувати за один прохід великий бурт зерна для економії території складу і часу на його формування, зберігання і відвантаження; формування бурту відходів здійснюється з лівого боку машини, при цьому не можна змінити сторону формування буртів, що не завжди доцільно при застосуванні, а саме - коли потрібна інша технологічна схема очищення та складування продукту; при зростаючих вимогах до сучасних технологій очищення та реалізації продукту, очищувач має порівняно не велику продуктивність при великій сумарній споживаної потужності (9,5 кВт). Недоліками даного очищувача вороху є: - невелика продуктивність очищення матеріалу; - складування бурту на невелику відстань; - відвантажування дрібних домішок в одну сторону. В основу корисної моделі поставлено задачу створити такий пересувний зерноочищувальний пристрій, в якому шляхом удосконалення конструкції досягається підвищення ефективності роботи пересувного зерноочисного пристрою. Корисна модель пояснюється кресленням, де представлено пересувний зерноочищувальний пристрій, який складається з: - завантажувача 1; - двоступінчастого зерноочищувача 2, що включає очищення за допомогою сітчастого транспортера і повітряного потоку; - платформи 3; - зернометальника 4; - перехідника 5. Завантажувач 1 - являє собою завантажувальний похилий транспортер і два перпендикулярно розташованих живильника, шарнірно з'єднаних з нижньою головою транспортера. Зерноочищувач 2 - це зерноочищувальна машина. Платформа 3 - це металоконструкція, на якій змонтовані всі вузли і механізми пересувного зерноочищувального пристрою. Зернометальника 4 - являє собою тример з трубою тримера. Перехідник 5 складається з корпусу перехідника з розсікачами, що забезпечують рівномірний розподіл матеріалу по робочому органу сітчастого транспортеру. Основні вузли пересувного зерноочищувального пристрою включають вузли зернометальника 4, зернозавантажувача 1 з перехідним вузлом, що забезпечує рівномірний розподіл матеріалу на сітчастому транспортері та надходження його в пневмоканал. Пересувний зерноочищувальний пристрій працює наступним чином. Зерновий ворох, який заскладований в бурти, переміщують шкребками живильників до центру нижньої частини завантажувального похилого транспортера. Шкребки транспортера захоплюють зерновий матеріал і подають на перехідник з розсікачами, рівномірно розподіляють зерновий матеріал по сітчастому транспортеру для подальшого введення його в канал аспірації. Виведення легких домішок з осаджувального бункера здійснюється черв'ячним моторредуктором встановленим на валу транспортера. Очищений зерновий матеріал надходить на нескінченну стрічку тримера і прямує за допомогою труби тримера в необхідне місце складування або на завантаження до автотранспорта. Завдяки тому, що пересувний зерноочищувальний пристрій містить перехідник 5, який складається з корпусу перехідника з розсікачами, забезпечується рівномірний розподіл матеріалу по робочому органу сітчастому транспортеру. Таким чином зерновий матеріал рівномірно розподіляється по всій ширині робочих органів машини і подається з рівномірною швидкістю і продуктивністю, що задається завантажувальним транспортером з живильниками. В інших зерноочищувальних пристроях перехідники з розсікачами не застосовуються. Результат досягається поділом розсікачами похилої стінки перехідника на рівномірні сектора, по яких зерновий матеріал рівномірно розподіляється і подається на робочий орган зерноочищувальної машини. 1 UA 105222 U 5 10 15 Пересувний зерноочищувальний пристрій обладнаний приводом транспортера (шнековий, скребковий) для виведення легких домішок з осаджувальної камери зерноочищувальної машини. Привод транспортера має незалежний привід від мотор-редуктора, що дозволяє швидко змінювати положення (ліве, праве) висипу легких домішок. Мотор-редуктор безпосередньо встановлено на привідний вал транспортера. Привід транспортера (шнековий, скребковий) для виведення легких домішок з осаджувальної камери зерноочищувальної машини, здійснюється черв'ячним моторредуктором, що встановлено на вал. Таким чином, запропоноване технічне рішення дозволяє підвищити ефективность роботи пересувного зерноочисного пристрою. Джерела інформації:. 1. Керівництво по експлуатації. "Воронежсельмаш". Очищувач вороху самопересувний ОВС-25 ОАО ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Пересувний зерноочищувальний пристрій, що містить платформу, встановлений на ній завантажувач і зерноочищувач, який відрізняється тим, що зерноочищувач виконаний двоступінчастим, що включає очищення за допомогою сітчастого транспортера і повітряного потоку, та додатково містить встановлений на платформі зернометальник. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
