Вібраційний висівний апарат

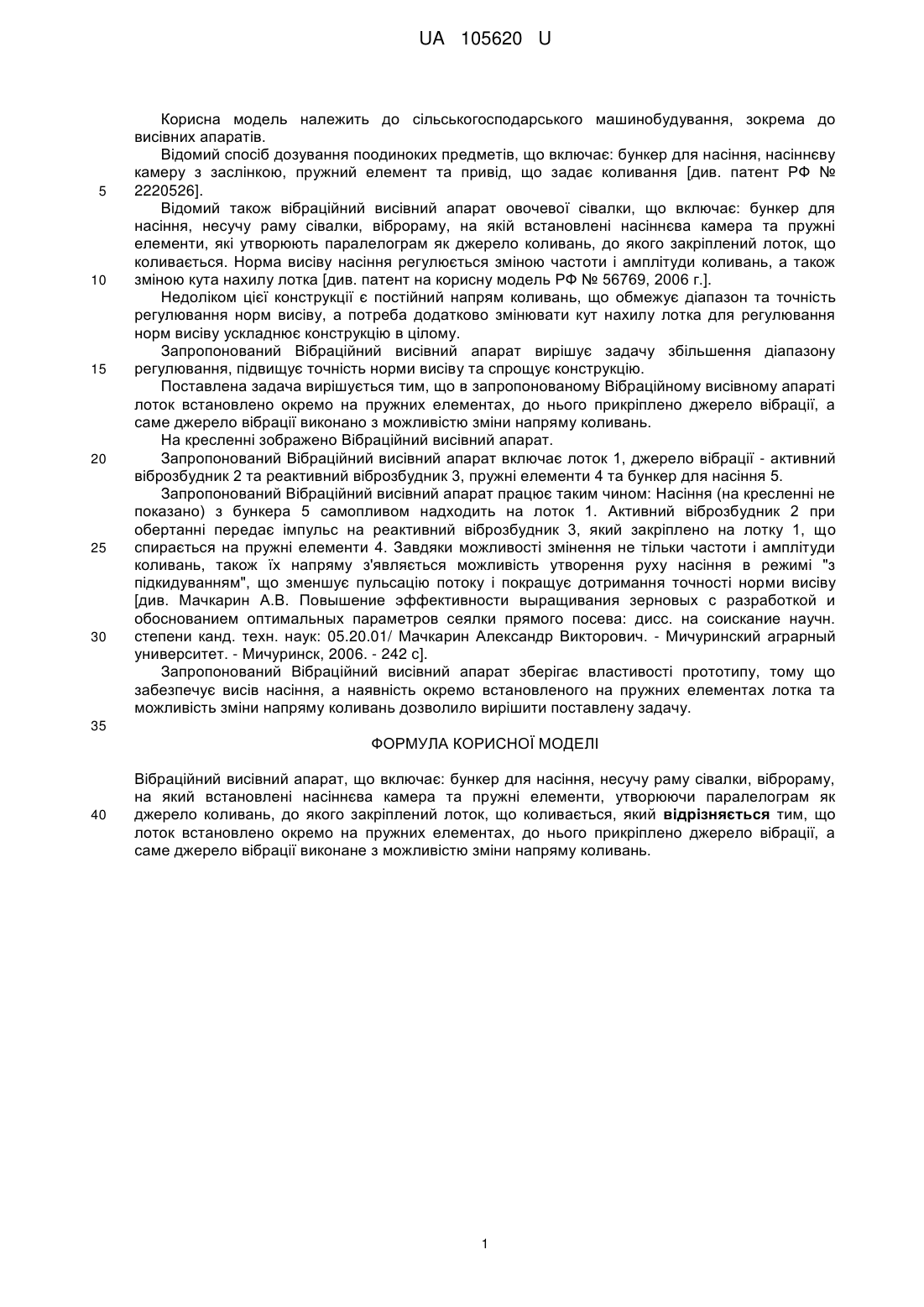

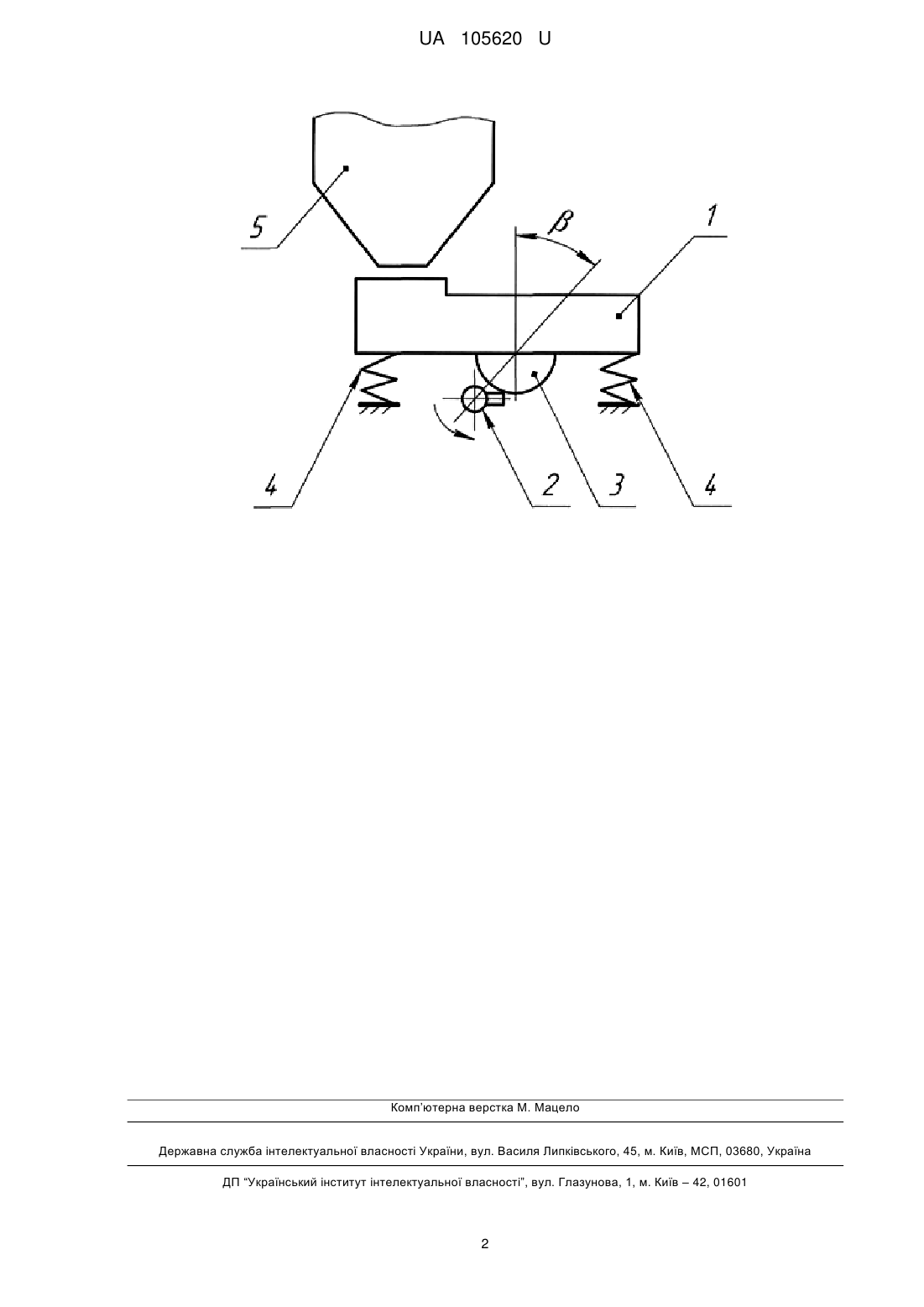

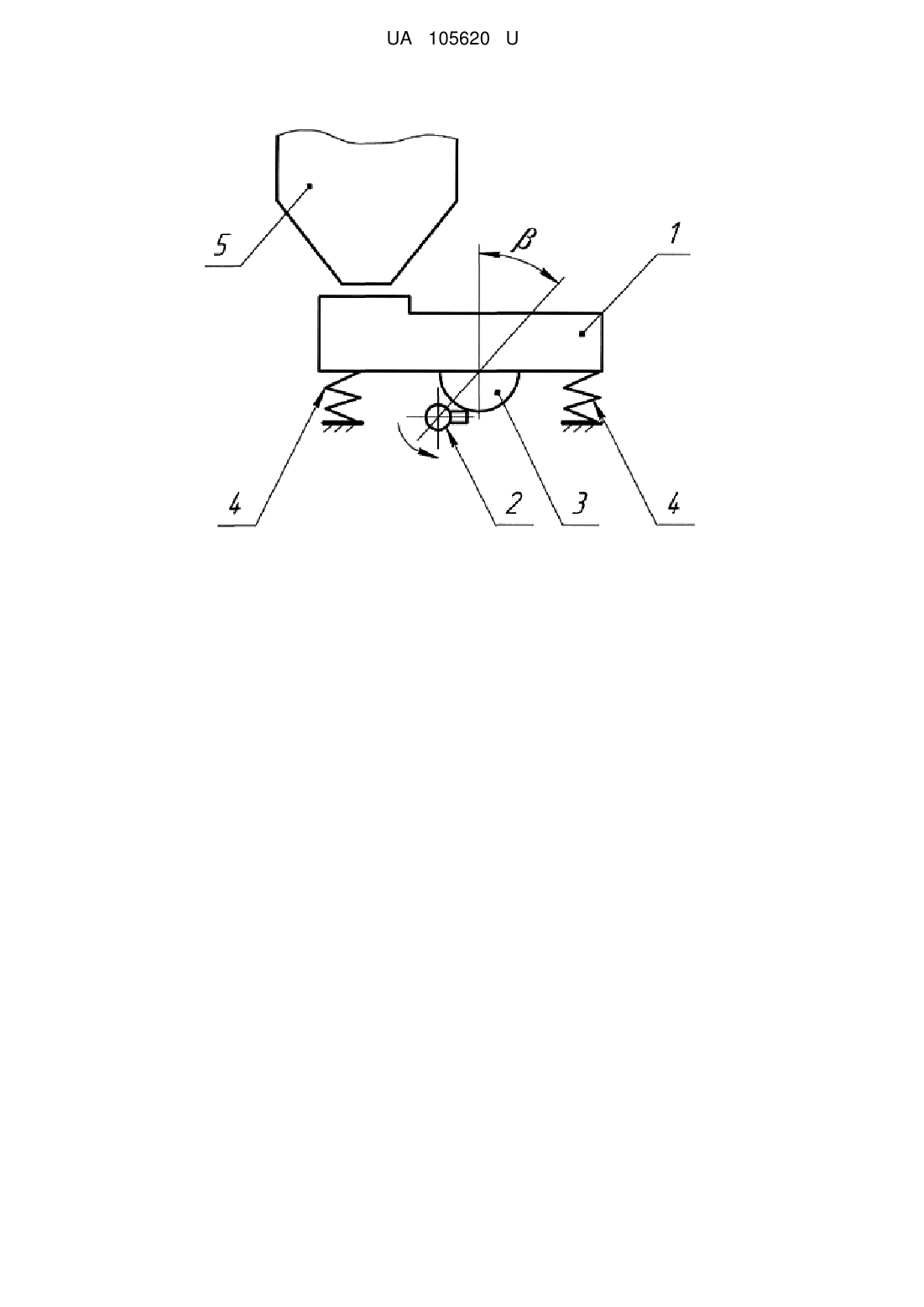

Реферат: Вібраційний висівний апарат включає: бункер для насіння, несучу раму сівалки, віброраму, на якій встановлені насіннєва камера та пружні елементи, утворюючи паралелограм як джерело коливань, до якого закріплений лоток, що коливається. Лоток встановлено окремо на пружних елементах, до нього прикріплено джерело вібрації, а саме джерело вібрації виконане з можливістю зміни напряму коливань. UA 105620 U (54) ВІБРАЦІЙНИЙ ВИСІВНИЙ АПАРАТ UA 105620 U UA 105620 U 5 10 15 20 25 30 Корисна модель належить до сільськогосподарського машинобудування, зокрема до висівних апаратів. Відомий спосіб дозування поодиноких предметів, що включає: бункер для насіння, насіннєву камеру з заслінкою, пружний елемент та привід, що задає коливання [див. патент РФ № 2220526]. Відомий також вібраційний висівний апарат овочевої сівалки, що включає: бункер для насіння, несучу раму сівалки, віброраму, на якій встановлені насіннєва камера та пружні елементи, які утворюють паралелограм як джерело коливань, до якого закріплений лоток, що коливається. Норма висіву насіння регулюється зміною частоти і амплітуди коливань, а також зміною кута нахилу лотка [див. патент на корисну модель РФ № 56769, 2006 г.]. Недоліком цієї конструкції є постійний напрям коливань, що обмежує діапазон та точність регулювання норм висіву, а потреба додатково змінювати кут нахилу лотка для регулювання норм висіву ускладнює конструкцію в цілому. Запропонований Вібраційний висівний апарат вирішує задачу збільшення діапазону регулювання, підвищує точність норми висіву та спрощує конструкцію. Поставлена задача вирішується тим, що в запропонованому Вібраційному висівному апараті лоток встановлено окремо на пружних елементах, до нього прикріплено джерело вібрації, а саме джерело вібрації виконано з можливістю зміни напряму коливань. На кресленні зображено Вібраційний висівний апарат. Запропонований Вібраційний висівний апарат включає лоток 1, джерело вібрації - активний віброзбудник 2 та реактивний віброзбудник 3, пружні елементи 4 та бункер для насіння 5. Запропонований Вібраційний висівний апарат працює таким чином: Насіння (на кресленні не показано) з бункера 5 самопливом надходить на лоток 1. Активний віброзбудник 2 при обертанні передає імпульс на реактивний віброзбудник 3, який закріплено на лотку 1, що спирається на пружні елементи 4. Завдяки можливості змінення не тільки частоти і амплітуди коливань, також їх напряму з'являється можливість утворення руху насіння в режимі "з підкидуванням", що зменшує пульсацію потоку і покращує дотримання точності норми висіву [див. Мачкарин А.В. Повышение эффективности выращивания зерновых с разработкой и обоснованием оптимальных параметров сеялки прямого посева: дисс. на соискание научн. степени канд. техн. наук: 05.20.01/ Мачкарин Александр Викторович. - Мичуринский аграрный университет. - Мичуринск, 2006. - 242 с]. Запропонований Вібраційний висівний апарат зберігає властивості прототипу, тому що забезпечує висів насіння, а наявність окремо встановленого на пружних елементах лотка та можливість зміни напряму коливань дозволило вирішити поставлену задачу. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Вібраційний висівний апарат, що включає: бункер для насіння, несучу раму сівалки, віброраму, на який встановлені насіннєва камера та пружні елементи, утворюючи паралелограм як джерело коливань, до якого закріплений лоток, що коливається, який відрізняється тим, що лоток встановлено окремо на пружних елементах, до нього прикріплено джерело вібрації, а саме джерело вібрації виконане з можливістю зміни напряму коливань. 1 UA 105620 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
