Висівний апарат

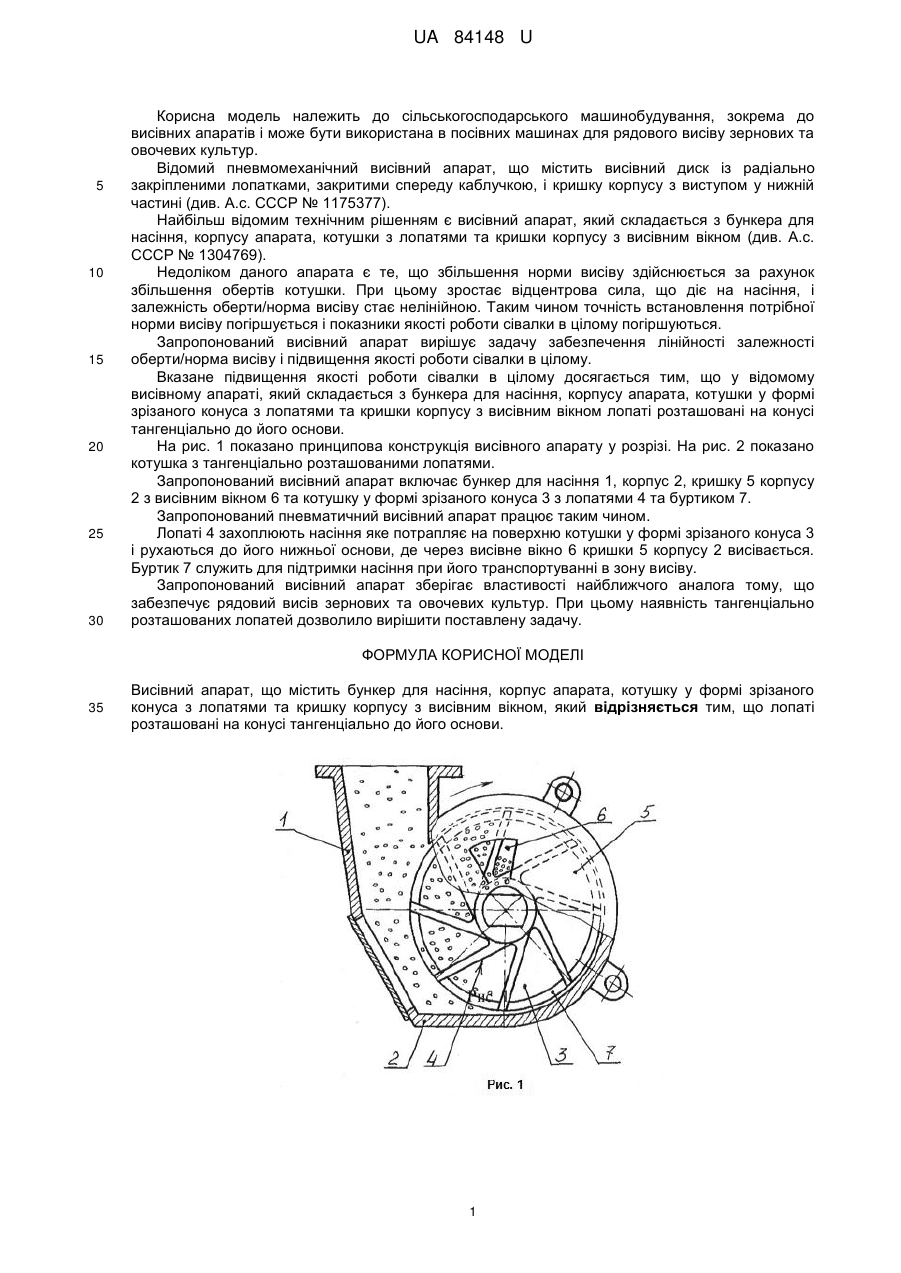

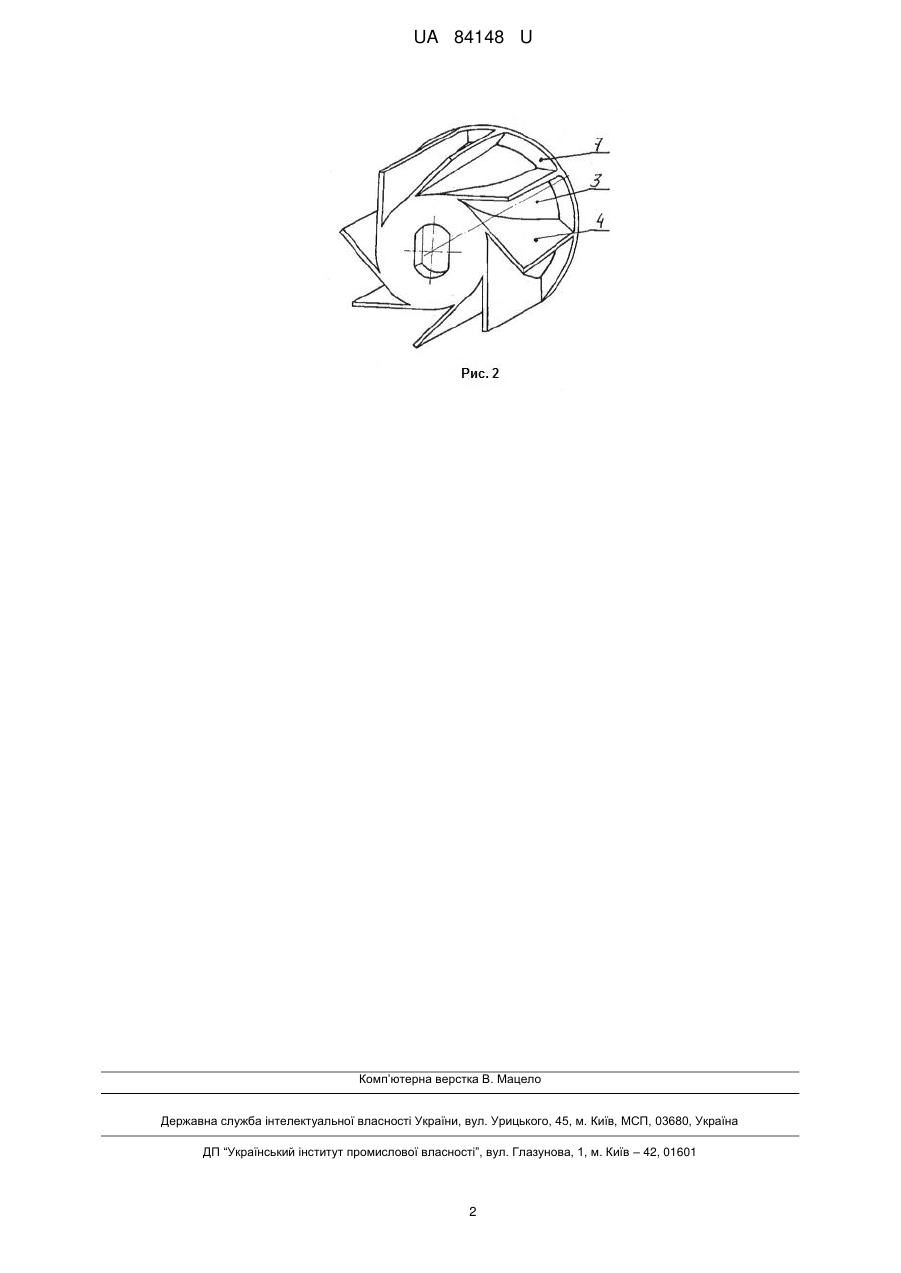

Реферат: Висівний апарат містить бункер для насіння, корпус апарата, котушку у формі зрізаного конуса з лопатями та кришку корпусу з висівним вікном. Лопаті розташовані на конусі тангенціально до його основи. UA 84148 U (54) ВИСІВНИЙ АПАРАТ UA 84148 U UA 84148 U 5 10 15 20 25 30 Корисна модель належить до сільськогосподарського машинобудування, зокрема до висівних апаратів і може бути використана в посівних машинах для рядового висіву зернових та овочевих культур. Відомий пневмомеханічний висівний апарат, що містить висівний диск із радіально закріпленими лопатками, закритими спереду каблучкою, і кришку корпусу з виступом у нижній частині (див. А.с. СССР № 1175377). Найбільш відомим технічним рішенням є висівний апарат, який складається з бункера для насіння, корпусу апарата, котушки з лопатями та кришки корпусу з висівним вікном (див. А.с. СССР № 1304769). Недоліком даного апарата є те, що збільшення норми висіву здійснюється за рахунок збільшення обертів котушки. При цьому зростає відцентрова сила, що діє на насіння, і залежність оберти/норма висіву стає нелінійною. Таким чином точність встановлення потрібної норми висіву погіршується і показники якості роботи сівалки в цілому погіршуються. Запропонований висівний апарат вирішує задачу забезпечення лінійності залежності оберти/норма висіву і підвищення якості роботи сівалки в цілому. Вказане підвищення якості роботи сівалки в цілому досягається тим, що у відомому висівному апараті, який складається з бункера для насіння, корпусу апарата, котушки у формі зрізаного конуса з лопатями та кришки корпусу з висівним вікном лопаті розташовані на конусі тангенціально до його основи. На рис. 1 показано принципова конструкція висівного апарату у розрізі. На рис. 2 показано котушка з тангенціально розташованими лопатями. Запропонований висівний апарат включає бункер для насіння 1, корпус 2, кришку 5 корпусу 2 з висівним вікном 6 та котушку у формі зрізаного конуса 3 з лопатями 4 та буртиком 7. Запропонований пневматичний висівний апарат працює таким чином. Лопаті 4 захоплюють насіння яке потрапляє на поверхню котушки у формі зрізаного конуса 3 і рухаються до його нижньої основи, де через висівне вікно 6 кришки 5 корпусу 2 висівається. Буртик 7 служить для підтримки насіння при його транспортуванні в зону висіву. Запропонований висівний апарат зберігає властивості найближчого аналога тому, що забезпечує рядовий висів зернових та овочевих культур. При цьому наявність тангенціально розташованих лопатей дозволило вирішити поставлену задачу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Висівний апарат, що містить бункер для насіння, корпус апарата, котушку у формі зрізаного конуса з лопатями та кришку корпусу з висівним вікном, який відрізняється тим, що лопаті розташовані на конусі тангенціально до його основи. 1 UA 84148 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
