Установка для формування виробів з бетонних сумішей

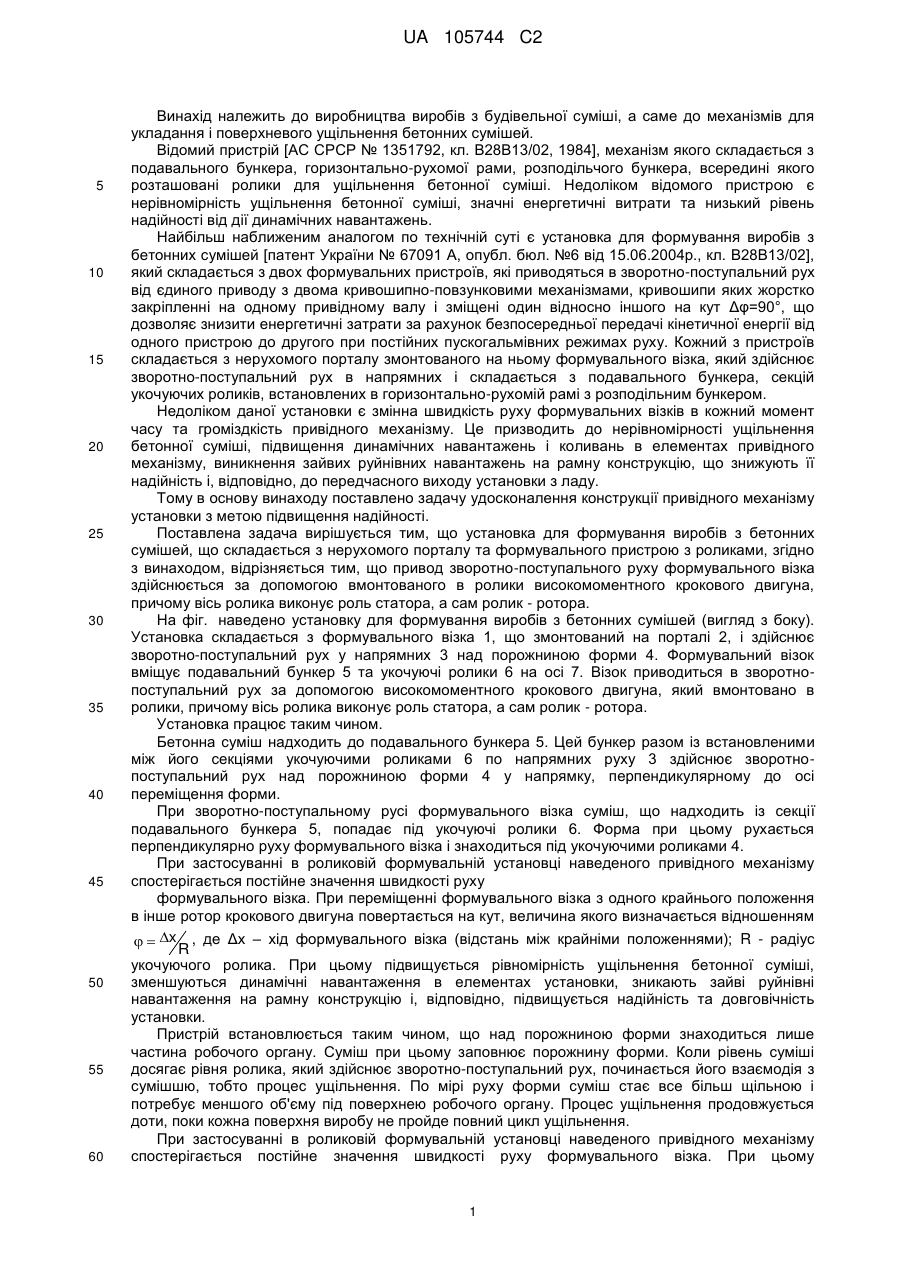

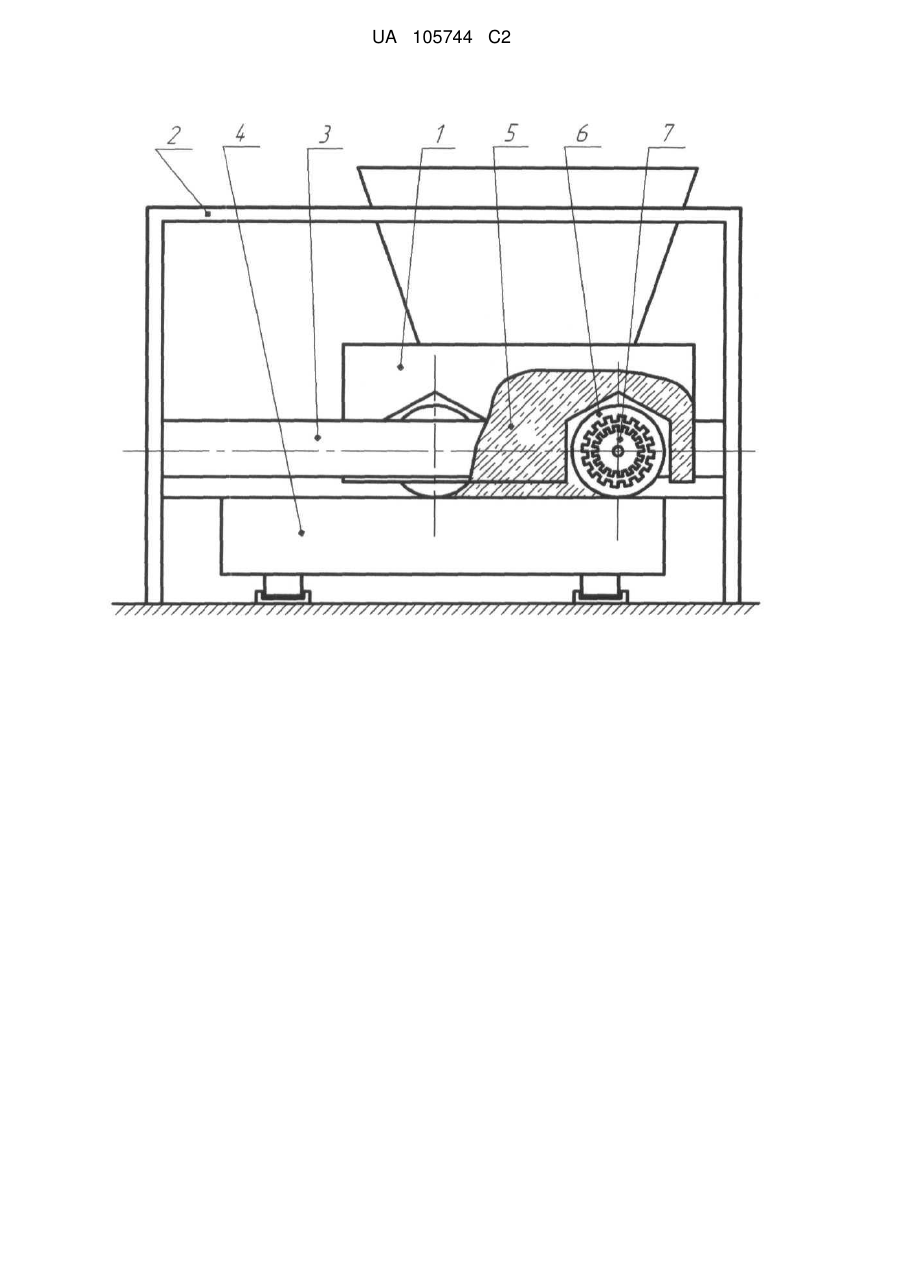

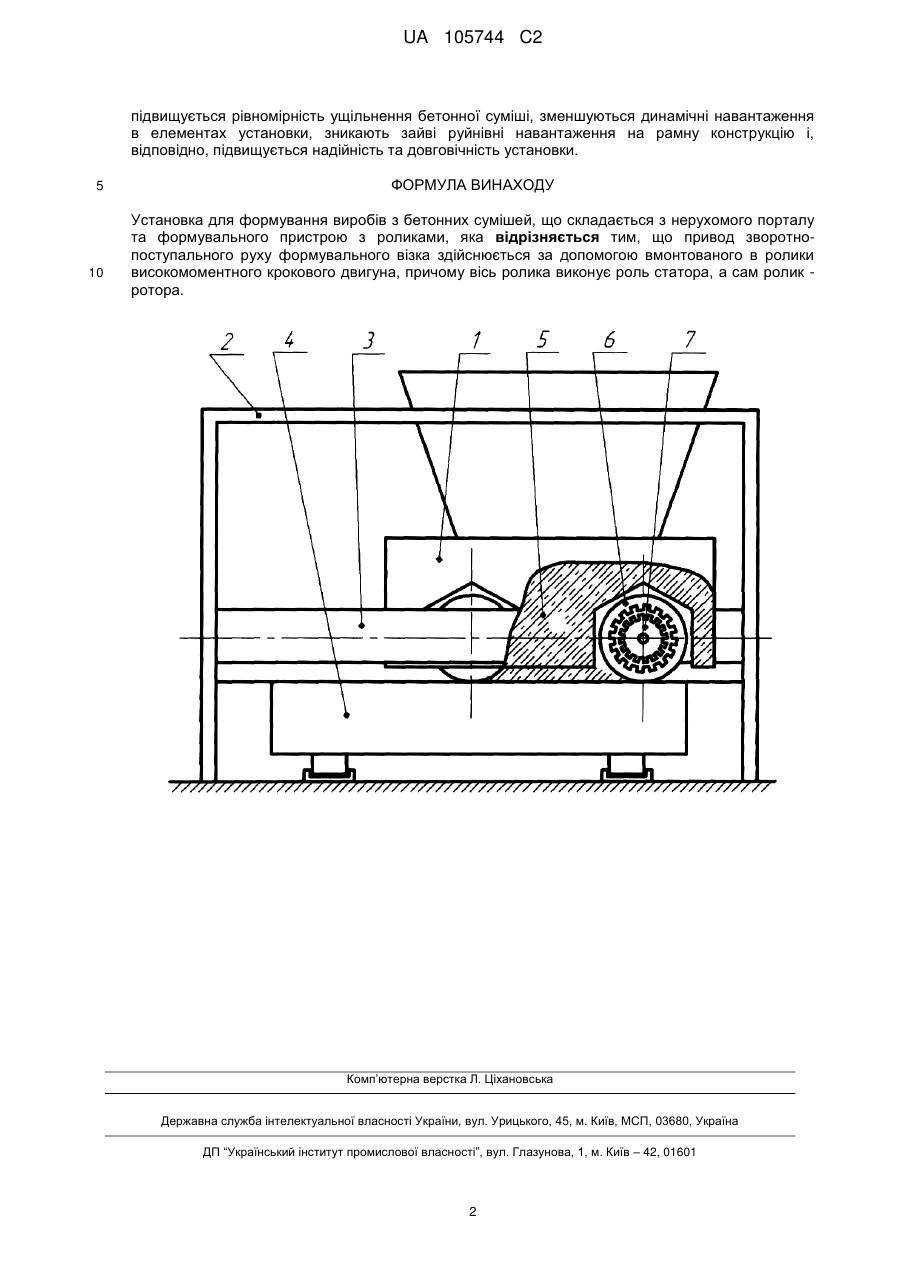

Реферат: Винахід належить до виробництва виробів з будівельної суміші, а саме до механізмів для укладання і поверхневого ущільнення бетонних сумішей. Установка для формування виробів з бетонних сумішей, що складається з нерухомого порталу та формувального пристрою з роликами, відрізняється тим, що привод зворотно-поступального руху формувального вічка здійснюється за допомогою вмонтованого в ролики високомоментного крокового двигуна, причому вісь ролика виконує роль статора, а сам ролик ротора. При застосуванні в роликовій формувальній установці наведеного привідного механізму спостерігається постійне значення швидкості руху формувального візка. При цьому підвищується рівномірність ущільнення бетонної суміші, зменшуються динамічні навантаження в елементах установки, зникають зайві руйнівні навантаження на рамну конструкцію і, відповідно, підвищується надійність та довговічність установки. UA 105744 C2 (12) UA 105744 C2 UA 105744 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до виробництва виробів з будівельної суміші, а саме до механізмів для укладання і поверхневого ущільнення бетонних сумішей. Відомий пристрій [АС СРСР № 1351792, кл. В28В13/02, 1984], механізм якого складається з подавального бункера, горизонтально-рухомої рами, розподільчого бункера, всередині якого розташовані ролики для ущільнення бетонної суміші. Недоліком відомого пристрою є нерівномірність ущільнення бетонної суміші, значні енергетичні витрати та низький рівень надійності від дії динамічних навантажень. Найбільш наближеним аналогом по технічній суті є установка для формування виробів з бетонних сумішей [патент України № 67091 А, опубл. бюл. №6 від 15.06.2004р., кл. В28В13/02], який складається з двох формувальних пристроїв, які приводяться в зворотно-поступальний рух від єдиного приводу з двома кривошипно-повзунковими механізмами, кривошипи яких жорстко закріпленні на одному привідному валу і зміщені один відносно іншого на кут Δφ=90°, що дозволяє знизити енергетичні затрати за рахунок безпосередньої передачі кінетичної енергії від одного пристрою до другого при постійних пускогальмівних режимах руху. Кожний з пристроїв складається з нерухомого порталу змонтованого на ньому формувального візка, який здійснює зворотно-поступальний рух в напрямних і складається з подавального бункера, секцій укочуючих роликів, встановлених в горизонтально-рухомій рамі з розподільним бункером. Недоліком даної установки є змінна швидкість руху формувальних візків в кожний момент часу та громіздкість привідного механізму. Це призводить до нерівномірності ущільнення бетонної суміші, підвищення динамічних навантажень і коливань в елементах привідного механізму, виникнення зайвих руйнівних навантажень на рамну конструкцію, що знижують її надійність і, відповідно, до передчасного виходу установки з ладу. Тому в основу винаходу поставлено задачу удосконалення конструкції привідного механізму установки з метою підвищення надійності. Поставлена задача вирішується тим, що установка для формування виробів з бетонних сумішей, що складається з нерухомого порталу та формувального пристрою з роликами, згідно з винаходом, відрізняється тим, що привод зворотно-поступального руху формувального візка здійснюється за допомогою вмонтованого в ролики високомоментного крокового двигуна, причому вісь ролика виконує роль статора, а сам ролик - ротора. На фіг. наведено установку для формування виробів з бетонних сумішей (вигляд з боку). Установка складається з формувального візка 1, що змонтований на порталі 2, і здійснює зворотно-поступальний рух у напрямних 3 над порожниною форми 4. Формувальний візок вміщує подавальний бункер 5 та укочуючі ролики 6 на осі 7. Візок приводиться в зворотнопоступальний рух за допомогою високомоментного крокового двигуна, який вмонтовано в ролики, причому вісь ролика виконує роль статора, а сам ролик - ротора. Установка працює таким чином. Бетонна суміш надходить до подавального бункера 5. Цей бункер разом із встановленими між його секціями укочуючими роликами 6 по напрямних руху 3 здійснює зворотнопоступальний рух над порожниною форми 4 у напрямку, перпендикулярному до осі переміщення форми. При зворотно-поступальному русі формувального візка суміш, що надходить із секції подавального бункера 5, попадає під укочуючі ролики 6. Форма при цьому рухається перпендикулярно руху формувального візка і знаходиться під укочуючими роликами 4. При застосуванні в роликовій формувальній установці наведеного привідного механізму спостерігається постійне значення швидкості руху формувального візка. При переміщенні формувального візка з одного крайнього положення в інше ротор крокового двигуна повертається на кут, величина якого визначається відношенням   x , де Δх – хід формувального візка (відстань між крайніми положеннями); R - радіус R укочуючого ролика. При цьому підвищується рівномірність ущільнення бетонної суміші, зменшуються динамічні навантаження в елементах установки, зникають зайві руйнівні навантаження на рамну конструкцію і, відповідно, підвищується надійність та довговічність установки. Пристрій встановлюється таким чином, що над порожниною форми знаходиться лише частина робочого органу. Суміш при цьому заповнює порожнину форми. Коли рівень суміші досягає рівня ролика, який здійснює зворотно-поступальний рух, починається його взаємодія з сумішшю, тобто процес ущільнення. По мірі руху форми суміш стає все більш щільною і потребує меншого об'єму під поверхнею робочого органу. Процес ущільнення продовжується доти, поки кожна поверхня виробу не пройде повний цикл ущільнення. При застосуванні в роликовій формувальній установці наведеного привідного механізму спостерігається постійне значення швидкості руху формувального візка. При цьому 1 UA 105744 C2 підвищується рівномірність ущільнення бетонної суміші, зменшуються динамічні навантаження в елементах установки, зникають зайві руйнівні навантаження на рамну конструкцію і, відповідно, підвищується надійність та довговічність установки. 5 10 ФОРМУЛА ВИНАХОДУ Установка для формування виробів з бетонних сумішей, що складається з нерухомого порталу та формувального пристрою з роликами, яка відрізняється тим, що привод зворотнопоступального руху формувального візка здійснюється за допомогою вмонтованого в ролики високомоментного крокового двигуна, причому вісь ролика виконує роль статора, а сам ролик ротора. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
