Машина матеріально-технічного забезпечення (ммтз-1)

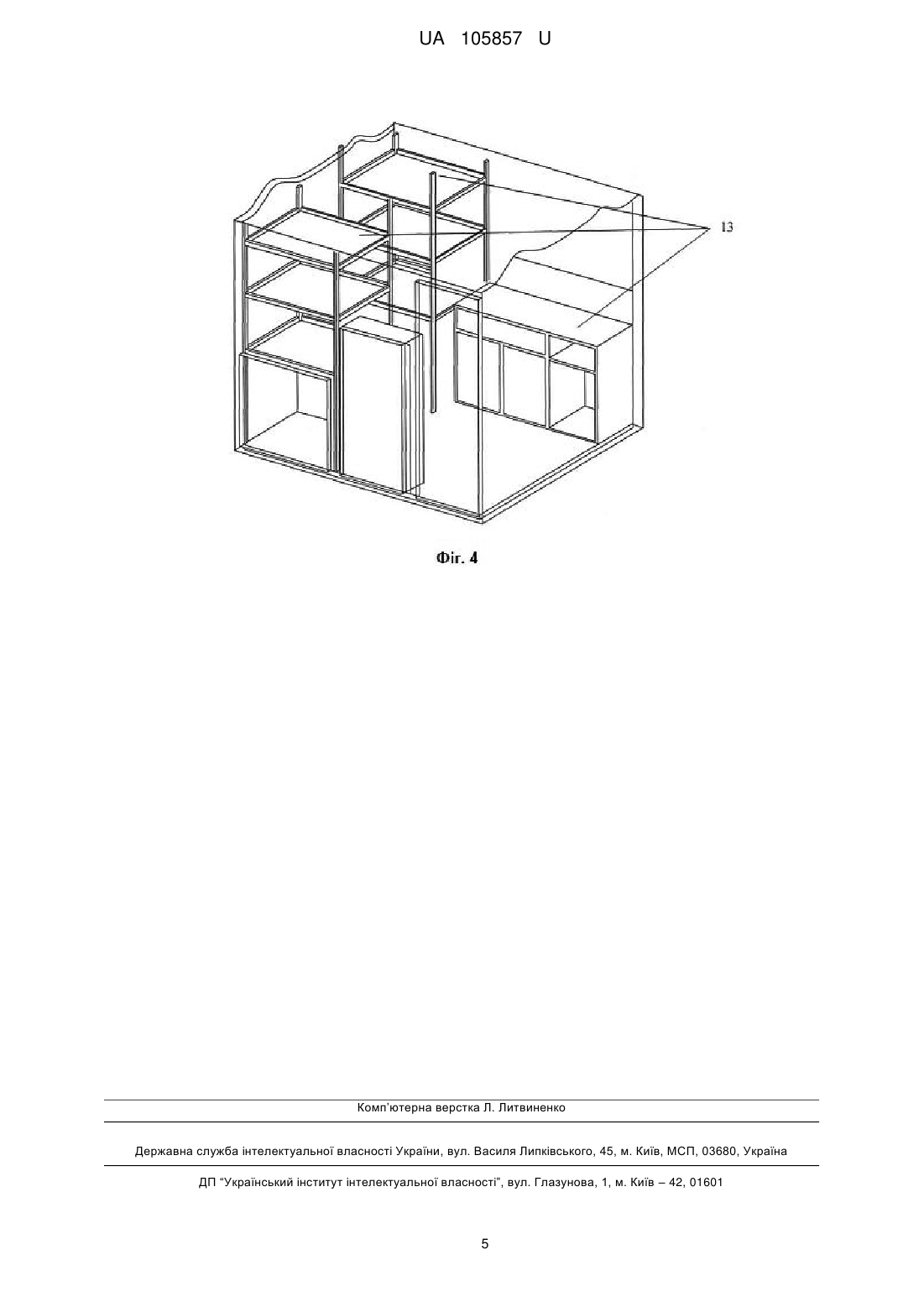

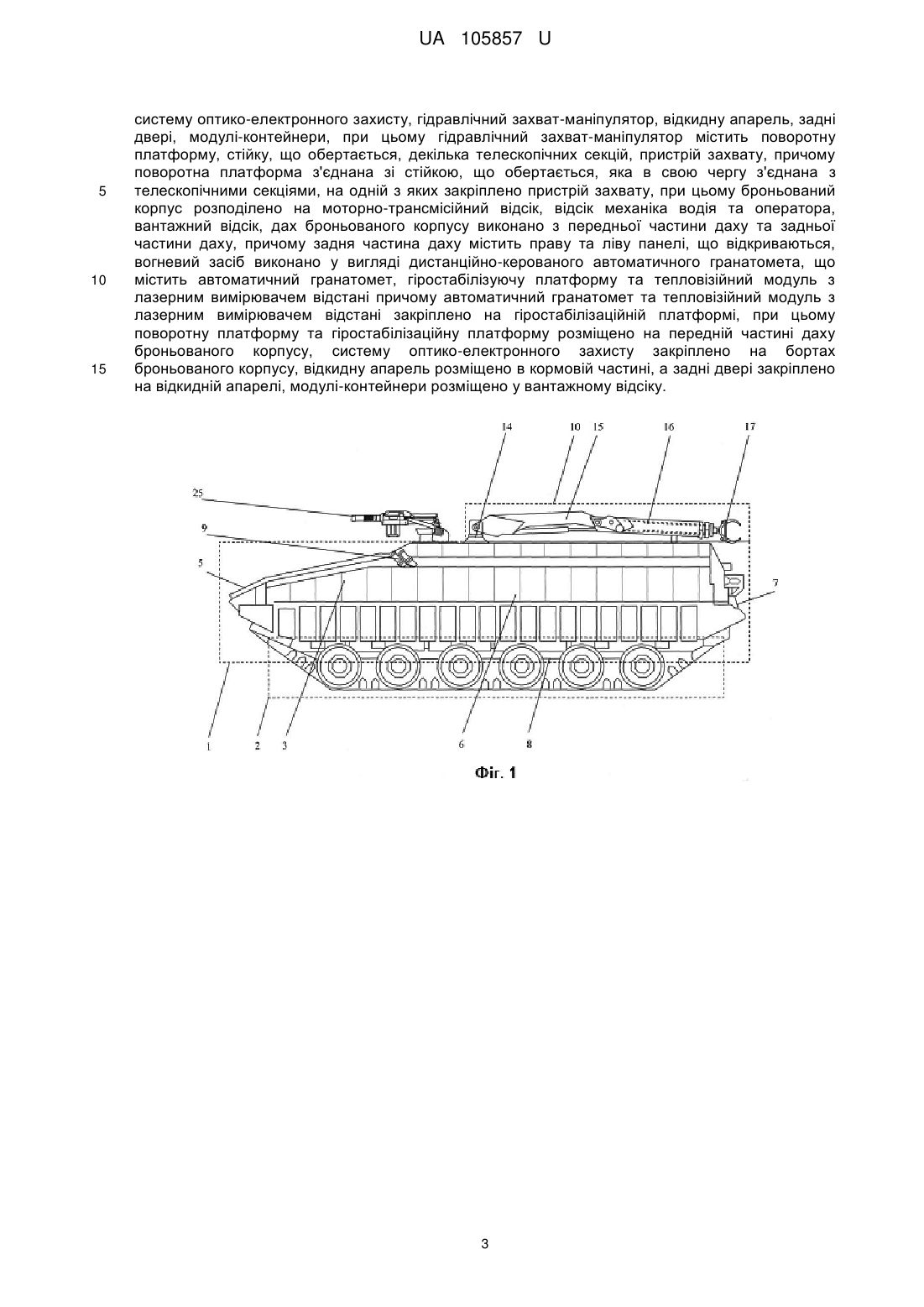

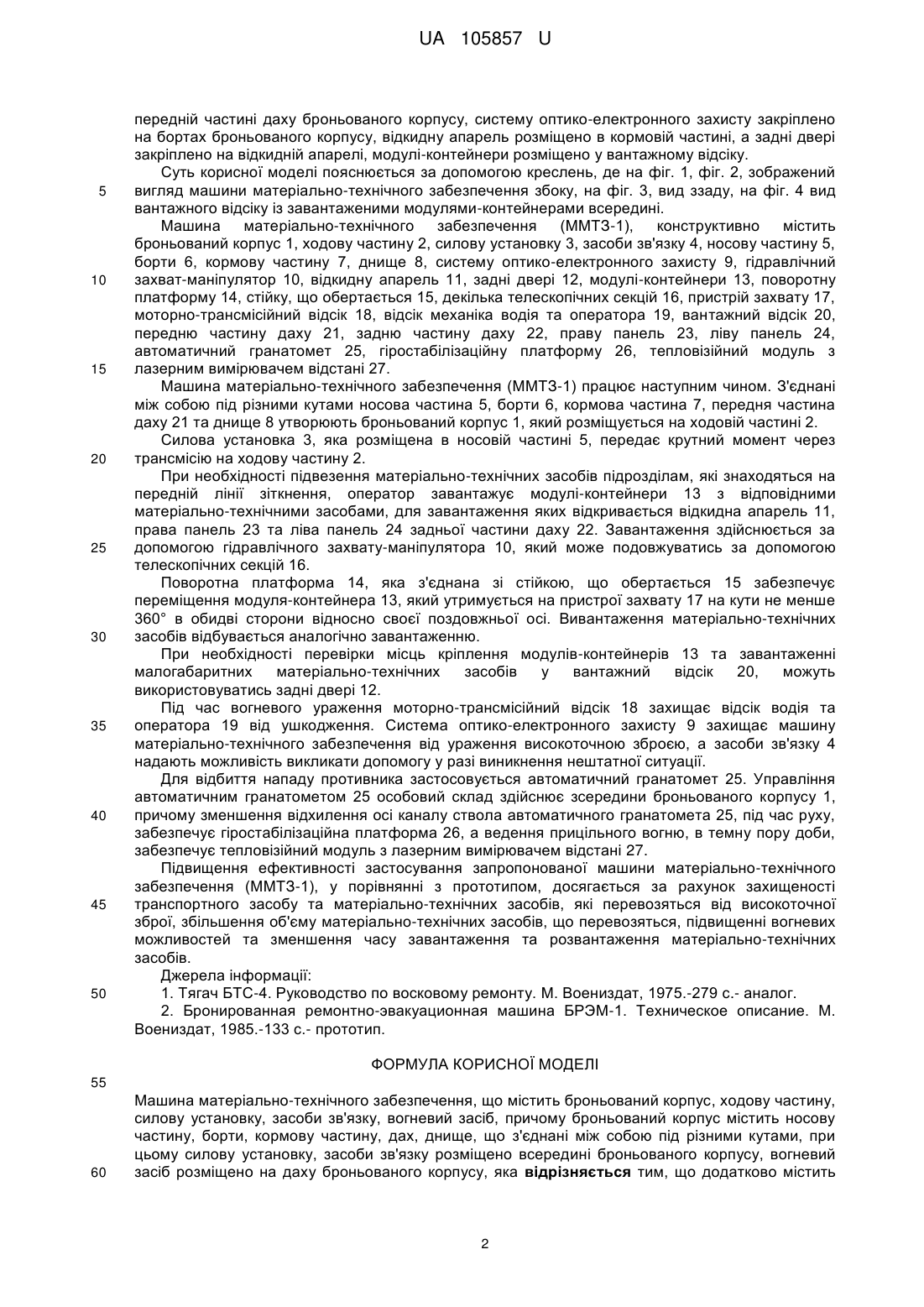

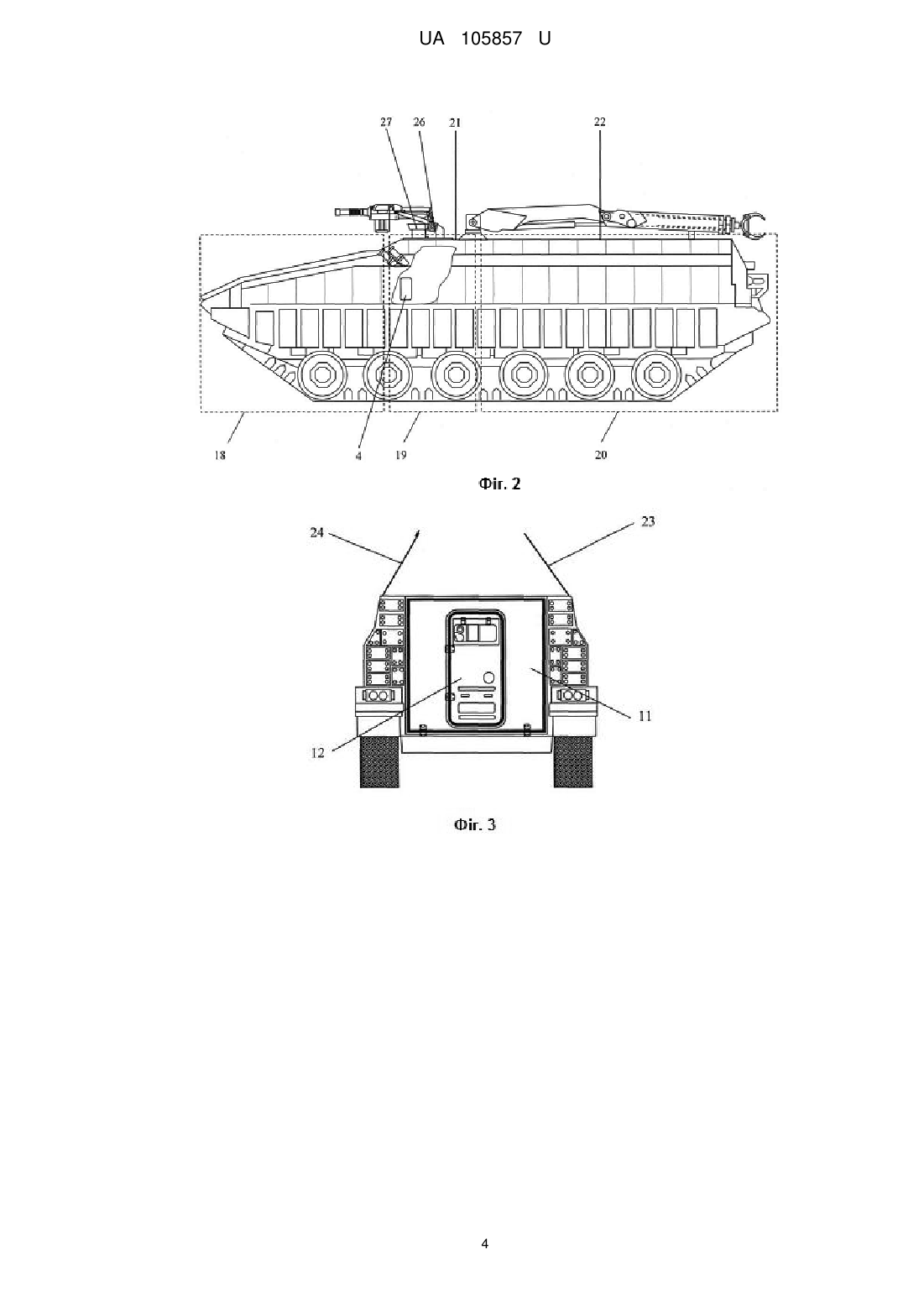

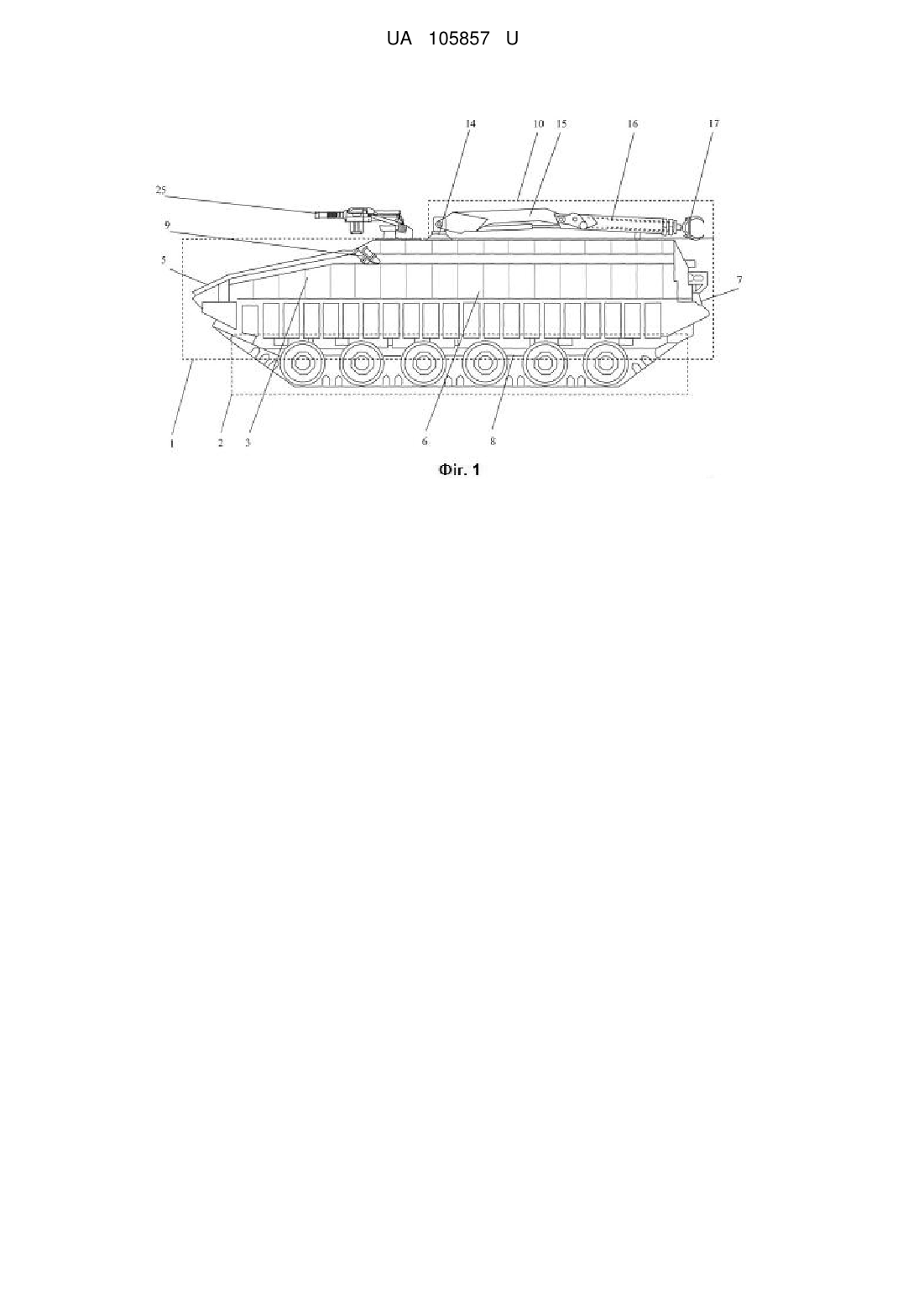

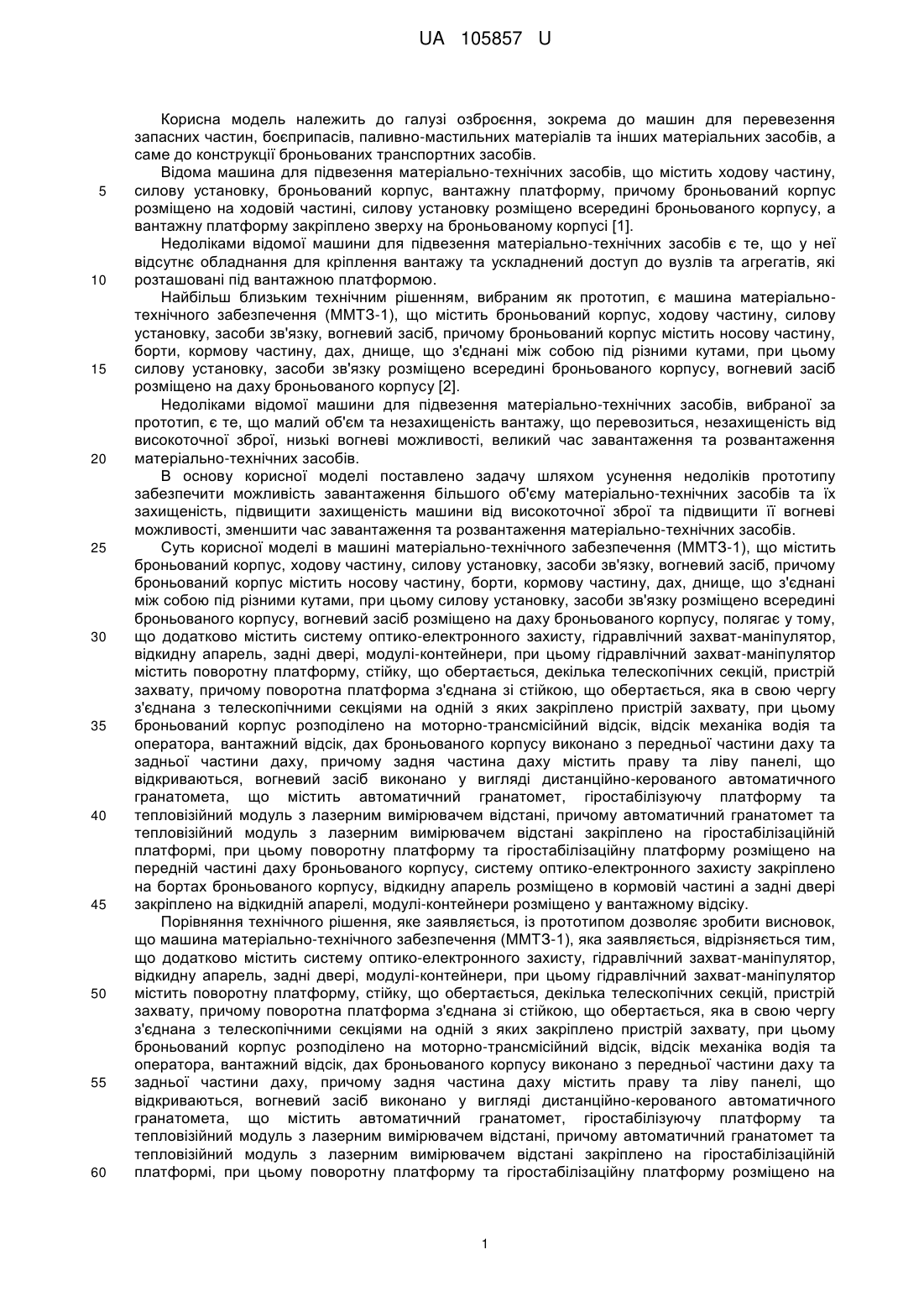

Реферат: Машина матеріально-технічного забезпечення (ММТЗ-1) містить броньований корпус, ходову частину, силову установку, засоби зв'язку, вогневий засіб, причому броньований корпус містить носову частину, борти, кормову частину, дах, днище, що з'єднані між собою під різними кутами, при цьому силову установку, засоби зв'язку розміщено всередині броньованого корпусу, вогневий засіб розміщено на даху броньованого корпуса. Додатково містить систему оптикоелектронного захисту, гідравлічний захват-маніпулятор, відкидну апарель, задні двері, модуліконтейнери, при цьому гідравлічний захват-маніпулятор містить поворотну платформу, стійку, що обертається, декілька телескопічних секцій, пристрій захвату, причому поворотна платформа з'єднана зі стійкою, що обертається, яка в свою чергу з'єднана з телескопічними секціями, на одній з яких закріплено пристрій захвату, при цьому броньований корпус розподілено на моторно-трансмісійний відсік, відсік механіка водія та оператора, вантажний відсік, дах броньованого корпусу виконано з передньої частини даху та задньої частини даху, причому задня частина даху містить праву та ліву панелі, що відкриваються, вогневий засіб виконано у вигляді дистанційно-керованого автоматичного гранатомета, що містить автоматичний гранатомет, гіростабілізуючу платформу та тепловізійний модуль з лазерним вимірювачем відстані, причому автоматичний гранатомет, та тепловізійний модуль з лазерним вимірювачем відстані закріплено на гіростабілізаційній платформі, при цьому поворотну платформу та гіростабілізаційну платформу розміщено на передній частині даху броньованого корпусу, систему оптико-електронного захисту закріплено на бортах броньованого корпусу, відкидну апарель розміщено в кормовій частині, а задні двері закріплено на відкидній апарелі, модулі-контейнери розміщено у вантажному відсіку. UA 105857 U (12) UA 105857 U UA 105857 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння, зокрема до машин для перевезення запасних частин, боєприпасів, паливно-мастильних матеріалів та інших матеріальних засобів, а саме до конструкції броньованих транспортних засобів. Відома машина для підвезення матеріально-технічних засобів, що містить ходову частину, силову установку, броньований корпус, вантажну платформу, причому броньований корпус розміщено на ходовій частині, силову установку розміщено всередині броньованого корпусу, а вантажну платформу закріплено зверху на броньованому корпусі [1]. Недоліками відомої машини для підвезення матеріально-технічних засобів є те, що у неї відсутнє обладнання для кріплення вантажу та ускладнений доступ до вузлів та агрегатів, які розташовані під вантажною платформою. Найбільш близьким технічним рішенням, вибраним як прототип, є машина матеріальнотехнічного забезпечення (ММТЗ-1), що містить броньований корпус, ходову частину, силову установку, засоби зв'язку, вогневий засіб, причому броньований корпус містить носову частину, борти, кормову частину, дах, днище, що з'єднані між собою під різними кутами, при цьому силову установку, засоби зв'язку розміщено всередині броньованого корпусу, вогневий засіб розміщено на даху броньованого корпусу [2]. Недоліками відомої машини для підвезення матеріально-технічних засобів, вибраної за прототип, є те, що малий об'єм та незахищеність вантажу, що перевозиться, незахищеність від високоточної зброї, низькі вогневі можливості, великий час завантаження та розвантаження матеріально-технічних засобів. В основу корисної моделі поставлено задачу шляхом усунення недоліків прототипу забезпечити можливість завантаження більшого об'єму матеріально-технічних засобів та їх захищеність, підвищити захищеність машини від високоточної зброї та підвищити її вогневі можливості, зменшити час завантаження та розвантаження матеріально-технічних засобів. Суть корисної моделі в машині матеріально-технічного забезпечення (ММТЗ-1), що містить броньований корпус, ходову частину, силову установку, засоби зв'язку, вогневий засіб, причому броньований корпус містить носову частину, борти, кормову частину, дах, днище, що з'єднані між собою під різними кутами, при цьому силову установку, засоби зв'язку розміщено всередині броньованого корпусу, вогневий засіб розміщено на даху броньованого корпусу, полягає у тому, що додатково містить систему оптико-електронного захисту, гідравлічний захват-маніпулятор, відкидну апарель, задні двері, модулі-контейнери, при цьому гідравлічний захват-маніпулятор містить поворотну платформу, стійку, що обертається, декілька телескопічних секцій, пристрій захвату, причому поворотна платформа з'єднана зі стійкою, що обертається, яка в свою чергу з'єднана з телескопічними секціями на одній з яких закріплено пристрій захвату, при цьому броньований корпус розподілено на моторно-трансмісійний відсік, відсік механіка водія та оператора, вантажний відсік, дах броньованого корпусу виконано з передньої частини даху та задньої частини даху, причому задня частина даху містить праву та ліву панелі, що відкриваються, вогневий засіб виконано у вигляді дистанційно-керованого автоматичного гранатомета, що містить автоматичний гранатомет, гіростабілізуючу платформу та тепловізійний модуль з лазерним вимірювачем відстані, причому автоматичний гранатомет та тепловізійний модуль з лазерним вимірювачем відстані закріплено на гіростабілізаційній платформі, при цьому поворотну платформу та гіростабілізаційну платформу розміщено на передній частині даху броньованого корпусу, систему оптико-електронного захисту закріплено на бортах броньованого корпусу, відкидну апарель розміщено в кормовій частині а задні двері закріплено на відкидній апарелі, модулі-контейнери розміщено у вантажному відсіку. Порівняння технічного рішення, яке заявляється, із прототипом дозволяє зробити висновок, що машина матеріально-технічного забезпечення (ММТЗ-1), яка заявляється, відрізняється тим, що додатково містить систему оптико-електронного захисту, гідравлічний захват-маніпулятор, відкидну апарель, задні двері, модулі-контейнери, при цьому гідравлічний захват-маніпулятор містить поворотну платформу, стійку, що обертається, декілька телескопічних секцій, пристрій захвату, причому поворотна платформа з'єднана зі стійкою, що обертається, яка в свою чергу з'єднана з телескопічними секціями на одній з яких закріплено пристрій захвату, при цьому броньований корпус розподілено на моторно-трансмісійний відсік, відсік механіка водія та оператора, вантажний відсік, дах броньованого корпусу виконано з передньої частини даху та задньої частини даху, причому задня частина даху містить праву та ліву панелі, що відкриваються, вогневий засіб виконано у вигляді дистанційно-керованого автоматичного гранатомета, що містить автоматичний гранатомет, гіростабілізуючу платформу та тепловізійний модуль з лазерним вимірювачем відстані, причому автоматичний гранатомет та тепловізійний модуль з лазерним вимірювачем відстані закріплено на гіростабілізаційній платформі, при цьому поворотну платформу та гіростабілізаційну платформу розміщено на 1 UA 105857 U 5 10 15 20 25 30 35 40 45 50 передній частині даху броньованого корпусу, систему оптико-електронного захисту закріплено на бортах броньованого корпусу, відкидну апарель розміщено в кормовій частині, а задні двері закріплено на відкидній апарелі, модулі-контейнери розміщено у вантажному відсіку. Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1, фіг. 2, зображений вигляд машини матеріально-технічного забезпечення збоку, на фіг. 3, вид ззаду, на фіг. 4 вид вантажного відсіку із завантаженими модулями-контейнерами всередині. Машина матеріально-технічного забезпечення (ММТЗ-1), конструктивно містить броньований корпус 1, ходову частину 2, силову установку 3, засоби зв'язку 4, носову частину 5, борти 6, кормову частину 7, днище 8, систему оптико-електронного захисту 9, гідравлічний захват-маніпулятор 10, відкидну апарель 11, задні двері 12, модулі-контейнери 13, поворотну платформу 14, стійку, що обертається 15, декілька телескопічних секцій 16, пристрій захвату 17, моторно-трансмісійний відсік 18, відсік механіка водія та оператора 19, вантажний відсік 20, передню частину даху 21, задню частину даху 22, праву панель 23, ліву панель 24, автоматичний гранатомет 25, гіростабілізаційну платформу 26, тепловізійний модуль з лазерним вимірювачем відстані 27. Машина матеріально-технічного забезпечення (ММТЗ-1) працює наступним чином. З'єднані між собою під різними кутами носова частина 5, борти 6, кормова частина 7, передня частина даху 21 та днище 8 утворюють броньований корпус 1, який розміщується на ходовій частині 2. Силова установка 3, яка розміщена в носовій частині 5, передає крутний момент через трансмісію на ходову частину 2. При необхідності підвезення матеріально-технічних засобів підрозділам, які знаходяться на передній лінії зіткнення, оператор завантажує модулі-контейнери 13 з відповідними матеріально-технічними засобами, для завантаження яких відкривається відкиднаапарель 11, права панель 23 та ліва панель 24 задньої частини даху 22. Завантаження здійснюється за допомогою гідравлічного захвату-маніпулятора 10, який може подовжуватись за допомогою телескопічних секцій 16. Поворотна платформа 14, яка з'єднана зі стійкою, що обертається 15 забезпечує переміщення модуля-контейнера 13, який утримується на пристрої захвату 17 на кути не менше 360° в обидві сторони відносно своєї поздовжньої осі. Вивантаження матеріально-технічних засобів відбувається аналогічно завантаженню. При необхідності перевірки місць кріплення модулів-контейнерів 13 та завантаженні малогабаритних матеріально-технічних засобів у вантажний відсік 20, можуть використовуватись задні двері 12. Під час вогневого ураження моторно-трансмісійний відсік 18 захищає відсік водія та оператора 19 від ушкодження. Система оптико-електронного захисту 9 захищає машину матеріально-технічного забезпечення від ураження високоточною зброєю, а засоби зв'язку 4 надають можливість викликати допомогу у разі виникнення нештатної ситуації. Для відбиття нападу противника застосовується автоматичний гранатомет 25. Управління автоматичним гранатометом 25 особовий склад здійснює зсередини броньованого корпусу 1, причому зменшення відхилення осі каналу ствола автоматичного гранатомета 25, під час руху, забезпечує гіростабілізаційна платформа 26, а ведення прицільного вогню, в темну пору доби, забезпечує тепловізійний модуль з лазерним вимірювачем відстані 27. Підвищення ефективності застосування запропонованої машини матеріально-технічного забезпечення (ММТЗ-1), у порівнянні з прототипом, досягається за рахунок захищеності транспортного засобу та матеріально-технічних засобів, які перевозяться від високоточної зброї, збільшення об'єму матеріально-технічних засобів, що перевозяться, підвищенні вогневих можливостей та зменшення часу завантаження та розвантаження матеріально-технічних засобів. Джерела інформації: 1. Тягач БТС-4. Руководство по восковому ремонту. М. Воениздат, 1975.-279 с.- аналог. 2. Бронированная ремонтно-эвакуационная машина БРЭМ-1. Техническое описание. М. Воениздат, 1985.-133 с.- прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Машина матеріально-технічного забезпечення, що містить броньований корпус, ходову частину, силову установку, засоби зв'язку, вогневий засіб, причому броньований корпус містить носову частину, борти, кормову частину, дах, днище, що з'єднані між собою під різними кутами, при цьому силову установку, засоби зв'язку розміщено всередині броньованого корпусу, вогневий засіб розміщено на даху броньованого корпусу, яка відрізняється тим, що додатково містить 2 UA 105857 U 5 10 15 систему оптико-електронного захисту, гідравлічний захват-маніпулятор, відкидну апарель, задні двері, модулі-контейнери, при цьому гідравлічний захват-маніпулятор містить поворотну платформу, стійку, що обертається, декілька телескопічних секцій, пристрій захвату, причому поворотна платформа з'єднана зі стійкою, що обертається, яка в свою чергу з'єднана з телескопічними секціями, на одній з яких закріплено пристрій захвату, при цьому броньований корпус розподілено на моторно-трансмісійний відсік, відсік механіка водія та оператора, вантажний відсік, дах броньованого корпусу виконано з передньої частини даху та задньої частини даху, причому задня частина даху містить праву та ліву панелі, що відкриваються, вогневий засіб виконано у вигляді дистанційно-керованого автоматичного гранатомета, що містить автоматичний гранатомет, гіростабілізуючу платформу та тепловізійний модуль з лазерним вимірювачем відстані причому автоматичний гранатомет та тепловізійний модуль з лазерним вимірювачем відстані закріплено на гіростабілізаційній платформі, при цьому поворотну платформу та гіростабілізаційну платформу розміщено на передній частині даху броньованого корпусу, систему оптико-електронного захисту закріплено на бортах броньованого корпусу, відкидну апарель розміщено в кормовій частині, а задні двері закріплено на відкидній апарелі, модулі-контейнери розміщено у вантажному відсіку. 3 UA 105857 U 4 UA 105857 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
