Пристрій для визначення кутів встановлення осі повороту передніх коліс автомобілів

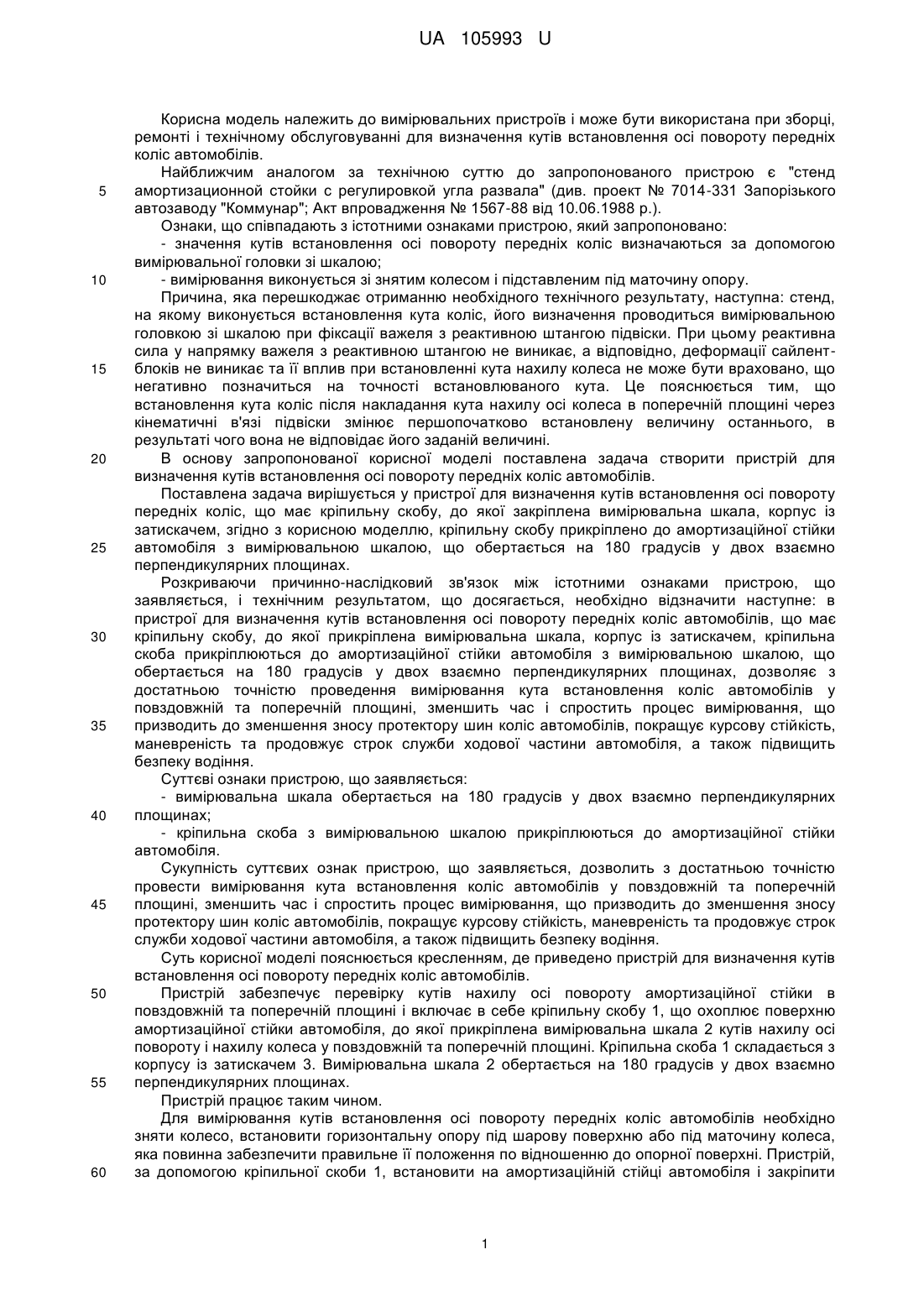

Реферат: UA 105993 U UA 105993 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальних пристроїв і може бути використана при зборці, ремонті і технічному обслуговуванні для визначення кутів встановлення осі повороту передніх коліс автомобілів. Найближчим аналогом за технічною суттю до запропонованого пристрою є "стенд амортизационной стойки с регулировкой угла развала" (див. проект № 7014-331 Запорізького автозаводу "Коммунар"; Акт впровадження № 1567-88 від 10.06.1988 p.). Ознаки, що співпадають з істотними ознаками пристрою, який запропоновано: - значення кутів встановлення осі повороту передніх коліс визначаються за допомогою вимірювальної головки зі шкалою; - вимірювання виконується зі знятим колесом і підставленим під маточину опору. Причина, яка перешкоджає отриманню необхідного технічного результату, наступна: стенд, на якому виконується встановлення кута коліс, його визначення проводиться вимірювальною головкою зі шкалою при фіксації важеля з реактивною штангою підвіски. При цьому реактивна сила у напрямку важеля з реактивною штангою не виникає, а відповідно, деформації сайлентблоків не виникає та її вплив при встановленні кута нахилу колеса не може бути враховано, що негативно позначиться на точності встановлюваного кута. Це пояснюється тим, що встановлення кута коліс після накладання кута нахилу осі колеса в поперечній площині через кінематичні в'язі підвіски змінює першопочатково встановлену величину останнього, в результаті чого вона не відповідає його заданій величині. В основу запропонованої корисної моделі поставлена задача створити пристрій для визначення кутів встановлення осі повороту передніх коліс автомобілів. Поставлена задача вирішується у пристрої для визначення кутів встановлення осі повороту передніх коліс, що має кріпильну скобу, до якої закріплена вимірювальна шкала, корпус із затискачем, згідно з корисною моделлю, кріпильну скобу прикріплено до амортизаційної стійки автомобіля з вимірювальною шкалою, що обертається на 180 градусів у двох взаємно перпендикулярних площинах. Розкриваючи причинно-наслідковий зв'язок між істотними ознаками пристрою, що заявляється, і технічним результатом, що досягається, необхідно відзначити наступне: в пристрої для визначення кутів встановлення осі повороту передніх коліс автомобілів, що має кріпильну скобу, до якої прикріплена вимірювальна шкала, корпус із затискачем, кріпильна скоба прикріплюються до амортизаційної стійки автомобіля з вимірювальною шкалою, що обертається на 180 градусів у двох взаємно перпендикулярних площинах, дозволяє з достатньою точністю проведення вимірювання кута встановлення коліс автомобілів у повздовжній та поперечній площині, зменшить час і спростить процес вимірювання, що призводить до зменшення зносу протектору шин коліс автомобілів, покращує курсову стійкість, маневреність та продовжує строк служби ходової частини автомобіля, а також підвищить безпеку водіння. Суттєві ознаки пристрою, що заявляється: - вимірювальна шкала обертається на 180 градусів у двох взаємно перпендикулярних площинах; - кріпильна скоба з вимірювальною шкалою прикріплюються до амортизаційної стійки автомобіля. Сукупність суттєвих ознак пристрою, що заявляється, дозволить з достатньою точністю провести вимірювання кута встановлення коліс автомобілів у повздовжній та поперечній площині, зменшить час і спростить процес вимірювання, що призводить до зменшення зносу протектору шин коліс автомобілів, покращує курсову стійкість, маневреність та продовжує строк служби ходової частини автомобіля, а також підвищить безпеку водіння. Суть корисної моделі пояснюється кресленням, де приведено пристрій для визначення кутів встановлення осі повороту передніх коліс автомобілів. Пристрій забезпечує перевірку кутів нахилу осі повороту амортизаційної стійки в повздовжній та поперечній площині і включає в себе кріпильну скобу 1, що охоплює поверхню амортизаційної стійки автомобіля, до якої прикріплена вимірювальна шкала 2 кутів нахилу осі повороту і нахилу колеса у повздовжній та поперечній площині. Кріпильна скоба 1 складається з корпусу із затискачем 3. Вимірювальна шкала 2 обертається на 180 градусів у двох взаємно перпендикулярних площинах. Пристрій працює таким чином. Для вимірювання кутів встановлення осі повороту передніх коліс автомобілів необхідно зняти колесо, встановити горизонтальну опору під шарову поверхню або під маточину колеса, яка повинна забезпечити правильне її положення по відношенню до опорної поверхні. Пристрій, за допомогою кріпильної скоби 1, встановити на амортизаційній стійці автомобіля і закріпити 1 UA 105993 U 5 10 затискачем 3. Шляхом обертання кріпильної скоби 1 з вимірювальною шкалою 2 на 180 градусів у двох взаємно перпендикулярних площинах провести вимірювання у повздовжній та поперечній площинах кутів встановлення осі повороту передніх коліс автомобілів. Показники вимірювальної шкали будуть відповідати фактичному нахилу осі, які необхідно порівняти їх із заводськими параметрами, що встановлені або рекомендовані заводомвиготівником автомобілів. При необхідності провести регулювання кутів шляхом регулювання відповідних важелів та тяг підвіски автомобіля. Зняти горизонтальну опору під шарову поверхню або під маточину колеса та встановити його. Таким чином, застосування пропонованого пристрою забезпечить, в порівнянні з найближчим аналогом, з достатньою точністю проведення вимірювання кута встановлення коліс автомобілів у повздовжній та поперечній площині, зменшить час і спростить процес вимірювання, що призводить до зменшення зносу протектору шин коліс автомобілів, покращує курсову стійкість, маневреність та продовжує строк служби ходової частини автомобіля, а також підвищить безпеку водіння. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Пристрій для визначення кутів встановлення осі повороту передніх коліс автомобілів, що має кріпильну скобу, до якої прикріплена вимірювальна шкала, корпус із затискачем, який відрізняється тим, що кріпильна скоба прикріплена до амортизаційної стійки автомобіля з вимірювальною шкалою, що має можливість обертатися на 180 градусів у двох взаємно перпендикулярних площинах. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
