Пневматичний ліфт (варіанти)

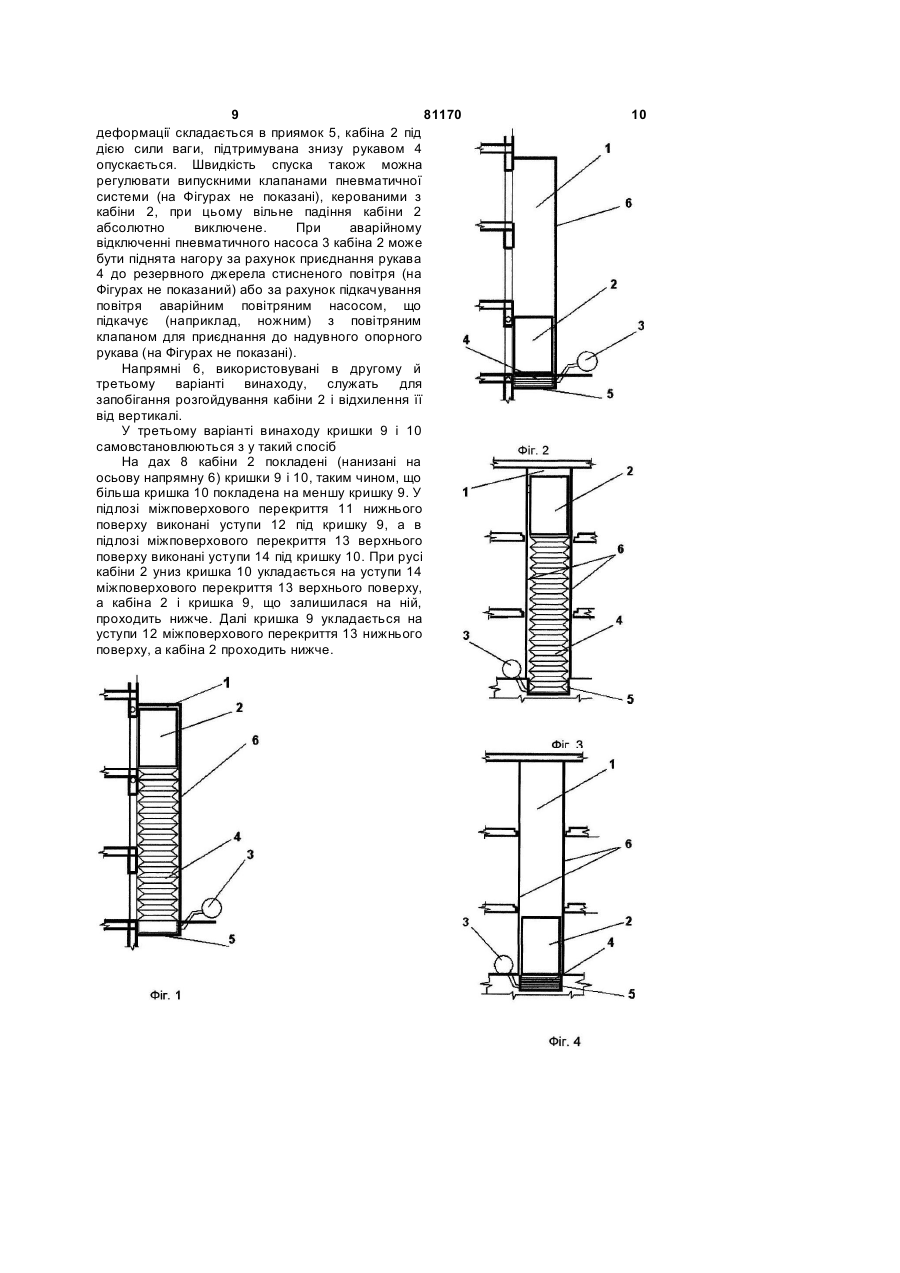

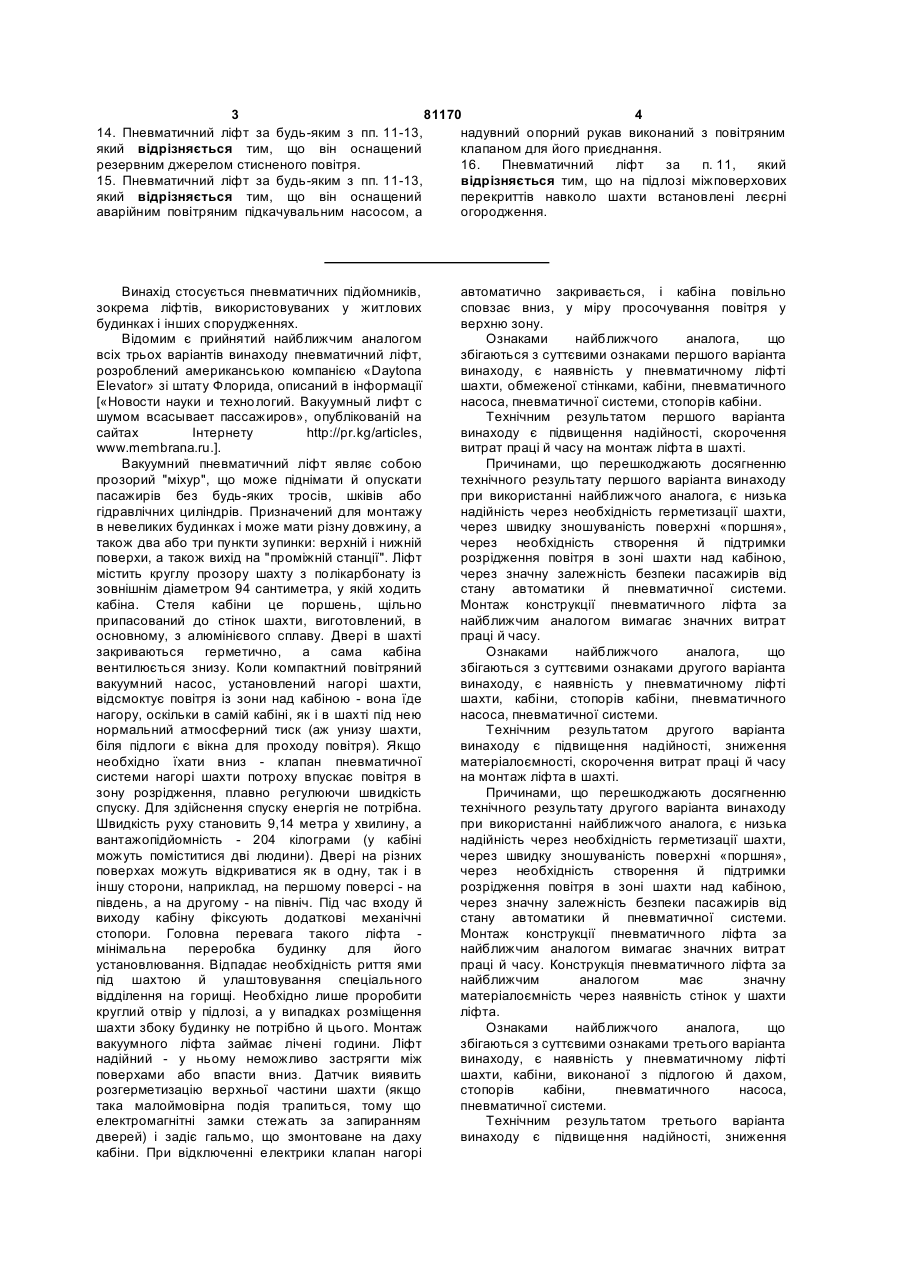

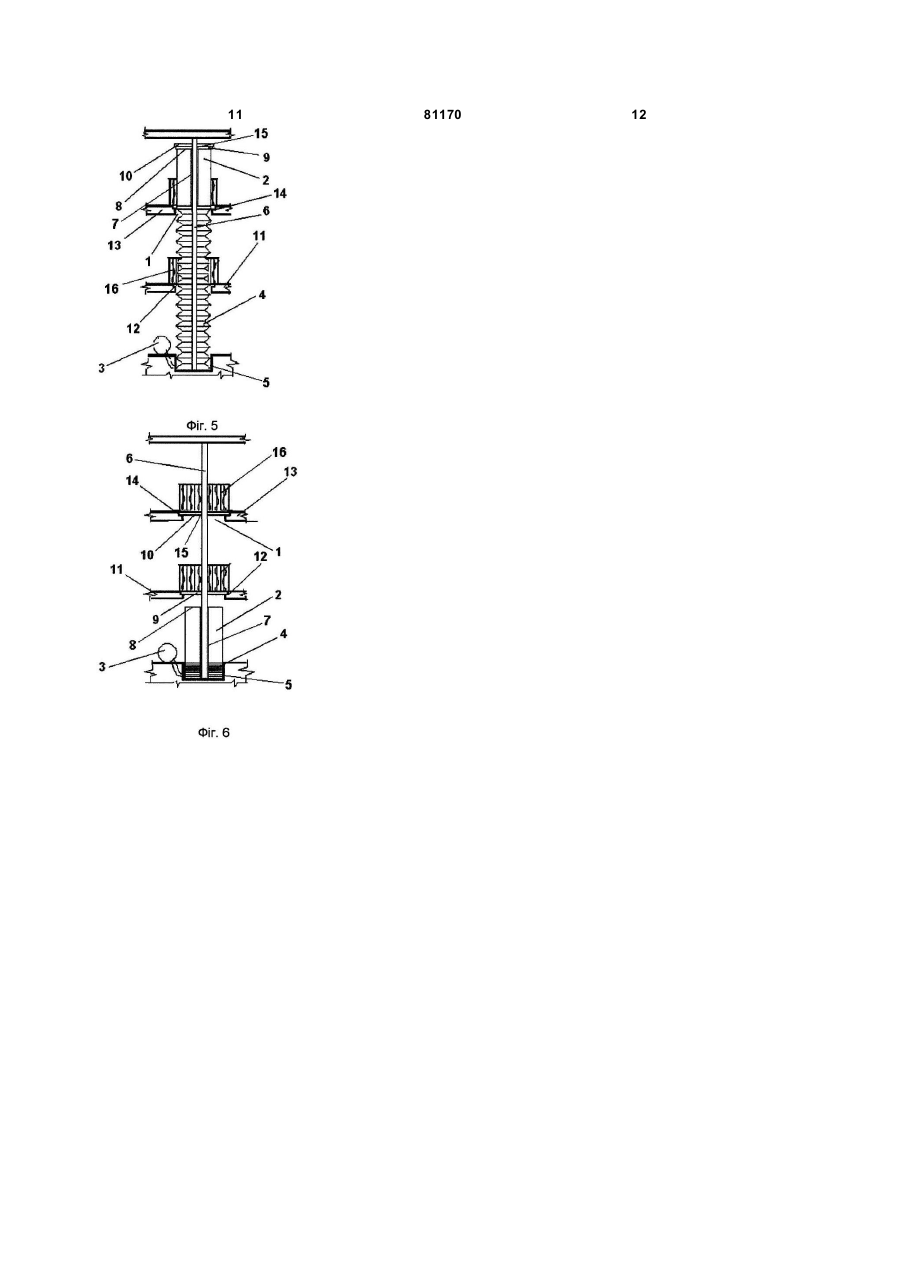

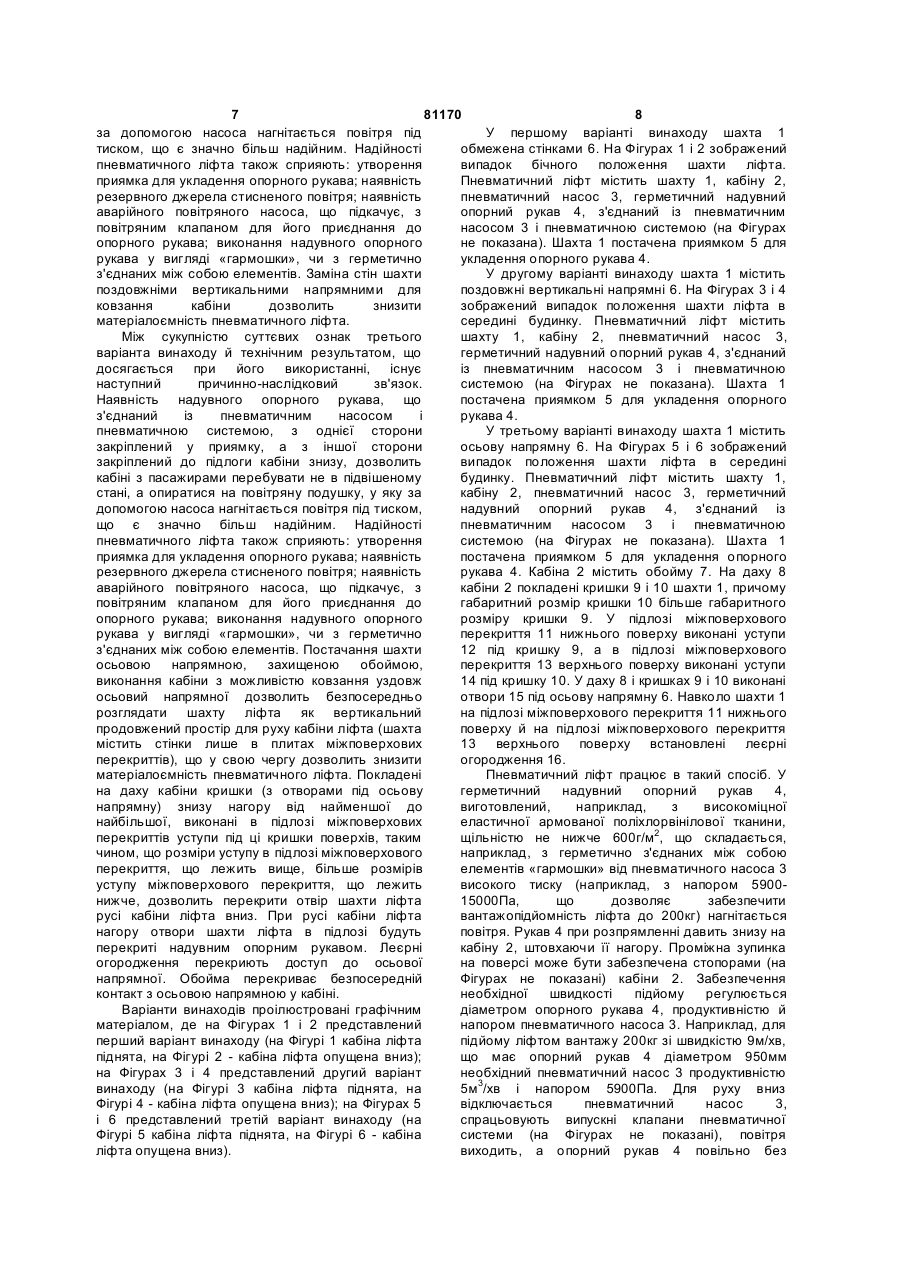

1. Пневматичний ліфт, що містить шахту, обмежену стінками, кабіну, стопори кабіни, пневматичний насос, пневматичну систему, який відрізняється тим, що містить герметичний надувний опорний рукав, шахта додатково оснащена приямком для укладення опорного рукава, рукав з'єднаний із пневматичним насосом і пневматичною системою, з однієї сторони закріплений у приямку, а з іншої сторони закріплений до підлоги кабіни знизу, пневматичний насос виконаний нагнітальним. 2. Пневматичний ліфт за п. 1, який відрізняється тим, що надувний опорний рукав виконаний у вигляді складаної "гармошки". 3. Пневматичний ліфт за п. 1, який відрізняється тим, що надувний опорний рукав виконаний з герметично з'єднаних між собою елементів. 4. Пневматичний ліфт за будь-яким з пп. 1-3, який відрізняється тим, що він оснащений резервним джерелом стисненого повітря. 5. Пневматичний ліфт за будь-яким з пп. 1-3, який відрізняється тим, що він оснащений аварійним повітряним підкачувальним насосом, а надувний опорний рукав виконаний з повітряним клапаном для його приєднання. 6. Пневматичний ліфт, що містить шахту, кабіну, стопори кабіни, пневматичний насос, пневматичну систему, який відрізняється тим, що містить герметичний надувний опорний рукав, шахта додатково оснащена приямком для укладення опорного рукава й містить поздовжні вертикальні напрямні для ковзання кабіни, рукав з'єднаний із пневматичним насосом і пневматичною системою, 2 (19) 1 3 81170 4 надувний опорний рукав виконаний з повітряним 14. Пневматичний ліфт за будь-яким з пп. 11-13, клапаном для його приєднання. який відрізняється тим, що він оснащений 16. Пневматичний ліфт за п. 11, який резервним джерелом стисненого повітря. відрізняється тим, що на підлозі міжповерхових 15. Пневматичний ліфт за будь-яким з пп. 11-13, перекриттів навколо шахти встановлені леєрні який відрізняється тим, що він оснащений огородження. аварійним повітряним підкачувальним насосом, а Винахід стосується пневматичних підйомників, зокрема ліфтів, використовуваних у житлових будинках і інших спорудженнях. Відомим є прийнятий найближчим аналогом всіх трьох варіантів винаходу пневматичний ліфт, розроблений американською компанією «Daytona Elevator» зі штату Флорида, описаний в інформації [«Новости науки и технологий. Вакуумный лифт с шумом всасывает пассажиров», опублікованій на сайтах Інтернету http://pr.kg/articles, www.membrana.ru.]. Вакуумний пневматичний ліфт являє собою прозорий "міхур", що може піднімати й опускати пасажирів без будь-яких тросів, шківів або гідравлічних циліндрів. Призначений для монтажу в невеликих будинках і може мати різну довжину, а також два або три пункти зупинки: верхній і нижній поверхи, а також вихід на "проміжній станції". Ліфт містить круглу прозору шахту з полікарбонату із зовнішнім діаметром 94 сантиметра, у якій ходить кабіна. Стеля кабіни це поршень, щільно припасований до стінок шахти, виготовлений, в основному, з алюмінієвого сплаву. Двері в шахті закриваються герметично, а сама кабіна вентилюється знизу. Коли компактний повітряний вакуумний насос, установлений нагорі шахти, відсмоктує повітря із зони над кабіною - вона їде нагору, оскільки в самій кабіні, як і в шахті під нею нормальний атмосферний тиск (аж унизу шахти, біля підлоги є вікна для проходу повітря). Якщо необхідно їхати вниз - клапан пневматичної системи нагорі шахти потроху впускає повітря в зону розрідження, плавно регулюючи швидкість спуску. Для здійснення спуску енергія не потрібна. Швидкість руху становить 9,14 метра у хвилину, а вантажопідйомність - 204 кілограми (у кабіні можуть поміститися дві людини). Двері на різних поверхах можуть відкриватися як в одну, так і в іншу сторони, наприклад, на першому поверсі - на південь, а на другому - на північ. Під час входу й виходу кабіну фіксують додаткові механічні стопори. Головна перевага такого ліфта мінімальна переробка будинку для його установлювання. Відпадає необхідність риття ями під шахтою й улаштовування спеціального відділення на горищі. Необхідно лише проробити круглий отвір у підлозі, а у випадках розміщення шахти збоку будинку не потрібно й цього. Монтаж вакуумного ліфта займає лічені години. Ліфт надійний - у ньому неможливо застрягти між поверхами або впасти вниз. Датчик виявить розгерметизацію верхньої частини шахти (якщо така малоймовірна подія трапиться, тому що електромагнітні замки стежать за запиранням дверей) і задіє гальмо, що змонтоване на даху кабіни. При відключенні електрики клапан нагорі автоматично закривається, і кабіна повільно сповзає вниз, у мірупросочування повітря у верхню зону. Ознаками найближчого аналога, що збігаються з суттєвими ознаками першого варіанта винаходу, є наявність у пневматичному ліфті шахти, обмеженої стінками, кабіни, пневматичного насоса, пневматичної системи, стопорів кабіни. Технічним результатом першого варіанта винаходу є підвищення надійності, скорочення витрат праці й часу на монтаж ліфта в шахті. Причинами, що перешкоджають досягненню технічного результату першого варіанта винаходу при використанні найближчого аналога, є низька надійність через необхідність герметизації шахти, через швидку зношуваність поверхні «поршня», через необхідність створення й підтримки розрідження повітря в зоні шахти над кабіною, через значну залежність безпеки пасажирів від стану автоматики й пневматичної системи. Монтаж конструкції пневматичного ліфта за найближчим аналогом вимагає значних витрат праці й часу. Ознаками найближчого аналога, що збігаються з суттєвими ознаками другого варіанта винаходу, є наявність у пневматичному ліфті шахти, кабіни, стопорів кабіни, пневматичного насоса, пневматичної системи. Технічним результатом другого варіанта винаходу є підвищення надійності, зниження матеріалоємності, скорочення витрат праці й часу на монтаж ліфта в шахті. Причинами, що перешкоджають досягненню технічного результату другого варіанта винаходу при використанні найближчого аналога, є низька надійність через необхідність герметизації шахти, через швидку зношуваність поверхні «поршня», через необхідність створення й підтримки розрідження повітря в зоні шахти над кабіною, через значну залежність безпеки пасажирів від стану автоматики й пневматичної системи. Монтаж конструкції пневматичного ліфта за найближчим аналогом вимагає значних витрат праці й часу. Конструкція пневматичного ліфта за найближчим аналогом має значну матеріалоємність через наявність стінок у шахти ліфта. Ознаками найближчого аналога, що збігаються з суттєвими ознаками третього варіанта винаходу, є наявність у пневматичному ліфті шахти, кабіни, виконаної з підлогою й дахом, стопорів кабіни, пневматичного насоса, пневматичної системи. Технічним результатом третього варіанта винаходу є підвищення надійності, зниження 5 81170 6 матеріалоємності, скорочення витрат праці й часу Поставлена технічна задача третього варіанта на монтаж ліфта в шахті. вирішується тим, що пневматичний ліфт, який Причинами, що перешкоджають досягненню включає шахту, кабіну, виконану з підлогою й технічного результату третього варіанта винаходу дахом, стопори кабіни, пневматичний насос, при використанні найближчого аналога, є низька пневматичну систему, згідно винаходу містить надійність через необхідність герметизації шахти, герметичний надувний опорний рукав, шахта через швидку зношуваність поверхні «поршня», додатково постачена приямком для укладення через необхідність створення й підтримки опорного рукава й містить осьову напрямну для розрідження повітря в зоні шахти над кабіною, ковзання кабіни, рукав з'єднаний із пневматичним через значну залежність безпеки пасажирів від насосом і пневматичною системою, з однієї стану автоматики й пневматичної системи. сторони він закріплений у приямку, а з іншої Монтаж конструкції пневматичного ліфта за сторони закріплений до підлоги кабіни знизу, найближчим аналогом вимагає значних витрат пневматичний насос виконаний нагнітаючим, на праці й часу. Конструкція пневматичного ліфта за даху кабіни покладені кришки знизу нагору від найближчим аналогом має значну найменшої до найбільшої, у підлозі міжповерхових матеріалоємність через наявність стінок у шахти перекриттів виконані уступи під ці кришки, причому ліфта. розміри уступу в підлозі міжповерхового В основу всіх варіантів винаходу поставлена перекриття, що лежить вище, більше розмірів технічна задача вдосконалення конструкції уступу міжповерхового перекриття, що лежить пневматичного ліфта. нижче, у даху і підлозі кабіни та в кришках виконані Поставлена технічна задача першого варіанта отвори під осьову напрямну, між отворами у даху і вирішується тим, що пневматичний ліфт, що підлозі кабіни розміщена захисна обойма осьової включає шахту, обмежену стінками, кабіну, напрямної. Згідно винаходу надувний опорний стопори кабіни, пневматичний насос, пневматичну рукав виконаний у вигляді «гармошки», що систему, згідно винаходу містить герметичний складається. Згідно винаходу надувний опорний надувний опорний рукав, шахта додатково рукав виконаний з герметично з'єднаних між собою постачена приямком для укладення опорного елементів. Згідно винаходу пневматичний ліфт рукава, рукав з'єднаний із пневматичним насосом і постачений резервним джерелом стисненого пневматичною системою, з однієї сторони повітря. Згідно винаходу пневматичний ліфт закріплений в приямку, а з іншої сторони постачений аварійним повітряним насосом, що закріплений до підлоги кабіни знизу, пневматичний підкачує, а надувний опорний рукав виконаний з насос виконаний нагнітаючим. Згідно винаходу повітряним клапаном для його приєднання. Згідно надувний опорний рукав виконаний у вигляді винаходу на підлозі міжповерхових перекриттів «гармошки», що складається. Згідно винаходу навколо шахти встановлені леєрні огородження. надувний опорний рукав виконаний з герметично Між сукупністю суттєвих ознак першого з'єднаних між собою елементів. Згідно винаходу варіанта винаходу й технічним результатом, що пневматичний ліфт постачений резервним досягається при його використанні існує наступний джерелом стисненого повітря. Згідно винаходу причинно-наслідковий зв'язок. Наявність пневматичний ліфт постачений аварійним надувного опорного рукава, що з однієї сторони повітряним насосом, що підкачує, а надувний закріплений у приямку, а з іншої сторони опорний рукав виконаний з повітряним клапаном закріплений до підлоги кабіни знизу й з'єднаний із для його приєднання. пневматичним нагнітаючим насосом і Поставлена технічна задача другого варіанта пневматичною системою, дозволить кабіні з вирішується тим, що пневматичний ліфт, який пасажирами перебувати не в підвішеному стані, а включає шахту, кабіну, стопори кабіни, опиратися на опору, у яку за допомогою насоса пневматичний насос, пневматичну систему, згідно нагнітається повітря під тиском, що є значно більш винаходу містить герметичний надувний опорний надійним. Повністю відпадає необхідність рукав, шахта додатково постачена приямком для герметизації шахти ліфта. Надійності укладення опорного рукава й містить поздовжні пневматичного ліфта також сприяють: утворення вертикальні напрямні для ковзання кабіни, рукав приямка для укладення опорного рукава; наявність з'єднаний із пневматичним насосом і резервного джерела стисненого повітря; наявність пневматичною системою, з однієї сторони він аварійного повітряного насоса, що підкачує, з закріплений у приямку, а з іншої сторони повітряним клапаном для його приєднання до закріплений до підлоги кабіни знизу, пневматичний опорного рукава; виконання надувного опорного насос виконаний нагнітаючим. Згідно винаходу рукава у вигляді «гармошки», чи з герметично надувний опорний рукав виконаний у вигляді з'єднаних між собою елементів. «гармошки», що складається. Згідно винаходу Між сукупністю суттєвих ознак другого надувний опорний рукав виконаний з герметично варіанта винаходу й технічним результатом, що з'єднаних між собою елементів. Згідно винаходу досягається при його використанні, існує пневматичний ліфт постачений резервним наступний причинно-наслідковий зв'язок. джерелом стисненого повітря. Згідно винаходу Наявність надувного опорного рукава, що з однієї пневматичний ліфт постачений аварійним сторони з'єднаний із пневматичним нагнітаючим повітряним насосом, що підкачує, а надувний насосом і пневматичною системою, а з іншої опорний рукав виконаний з повітряним клапаном сторони герметично закріплений до підлоги кабіни для його приєднання. знизу, дозволить кабіні з пасажирами перебувати не в підвішеному стані, а опиратися на опору, у яку 7 81170 8 У першому варіанті винаходу шахта 1 за допомогою насоса нагнітається повітря під обмежена стінками 6. На Фігурах 1 і 2 зображений тиском, що є значно більш надійним. Надійності випадок бічного положення шахти ліфта. пневматичного ліфта також сприяють: утворення Пневматичний ліфт містить шахту 1, кабіну 2, приямка для укладення опорного рукава; наявність пневматичний насос 3, герметичний надувний резервного джерела стисненого повітря; наявність опорний рукав 4, з'єднаний із пневматичним аварійного повітряного насоса, що підкачує, з насосом 3 і пневматичною системою (на Фігурах повітряним клапаном для його приєднання до не показана). Шахта 1 постачена приямком 5 для опорного рукава; виконання надувного опорного укладення опорного рукава 4. рукава у вигляді «гармошки», чи з герметично У другому варіанті винаходу шахта 1 містить з'єднаних між собою елементів. Заміна стін шахти поздовжні вертикальні напрямні 6. На Фігурах 3 і 4 поздовжніми вертикальними напрямними для зображений випадок положення шахти ліфта в ковзання кабіни дозволить знизити середині будинку. Пневматичний ліфт містить матеріалоємність пневматичного ліфта. шахту 1, кабіну 2, пневматичний насос 3, Між сукупністю суттєвих ознак третього герметичний надувний опорний рукав 4, з'єднаний варіанта винаходу й технічним результатом, що із пневматичним насосом 3 і пневматичною досягається при його використанні, існує системою (на Фігурах не показана). Шахта 1 наступний причинно-наслідковий зв'язок. постачена приямком 5 для укладення опорного Наявність надувного опорного рукава, що рукава 4. з'єднаний із пневматичним насосом і У третьому варіанті винаходу шахта 1 містить пневматичною системою, з однієї сторони осьову напрямну 6. На Фігурах 5 і 6 зображений закріплений у приямку, а з іншої сторони випадок положення шахти ліфта в середині закріплений до підлоги кабіни знизу, дозволить будинку. Пневматичний ліфт містить шахту 1, кабіні з пасажирами перебувати не в підвішеному кабіну 2, пневматичний насос 3, герметичний стані, а опиратися на повітряну подушку, у яку за надувний опорний рукав 4, з'єднаний із допомогою насоса нагнітається повітря під тиском, пневматичним насосом 3 і пневматичною що є значно більш надійним. Надійності системою (на Фігурах не показана). Шахта 1 пневматичного ліфта також сприяють: утворення постачена приямком 5 для укладення опорного приямка для укладення опорного рукава; наявність рукава 4. Кабіна 2 містить обойму 7. На даху 8 резервного джерела стисненого повітря; наявність кабіни 2 покладені кришки 9 і 10 шахти 1, причому аварійного повітряного насоса, що підкачує, з габаритний розмір кришки 10 більше габаритного повітряним клапаном для його приєднання до розміру кришки 9. У підлозі міжповерхового опорного рукава; виконання надувного опорного перекриття 11 нижнього поверху виконані уступи рукава у вигляді «гармошки», чи з герметично 12 під кришку 9, а в підлозі міжповерхового з'єднаних між собою елементів. Постачання шахти перекриття 13 верхнього поверху виконані уступи осьовою напрямною, захищеною обоймою, 14 під кришку 10. У даху 8 і кришках 9 і 10 виконані виконання кабіни з можливістю ковзання уздовж отвори 15 під осьову напрямну 6. Навколо шахти 1 осьовий напрямної дозволить безпосередньо на підлозі міжповерхового перекриття 11 нижнього розглядати шахту ліфта як вертикальний поверху й на підлозі міжповерхового перекриття продовжений простір для руху кабіни ліфта (шахта 13 верхнього поверху встановлені леєрні містить стінки лише в плитах міжповерхових огородження 16. перекриттів), що у свою чергу дозволить знизити Пневматичний ліфт працює в такий спосіб. У матеріалоємність пневматичного ліфта. Покладені герметичний надувний опорний рукав 4, на даху кабіни кришки (з отворами під осьову виготовлений, наприклад, з високоміцної напрямну) знизу нагору від найменшої до еластичної армованої поліхлорвінілової тканини, найбільшої, виконані в підлозі міжповерхових щільністю не нижче 600г/м2, що складається, перекриттів уступи під ці кришки поверхів, таким наприклад, з герметично з'єднаних між собою чином, що розміри уступу в підлозі міжповерхового елементів «гармошки» від пневматичного насоса 3 перекриття, що лежить вище, більше розмірів високого тиску (наприклад, з напором 5900уступу міжповерхового перекриття, що лежить 15000Па, що дозволяє забезпечити нижче, дозволить перекрити отвір шахти ліфта вантажопідйомність ліфта до 200кг) нагнітається русі кабіни ліфта вниз. При русі кабіни ліфта повітря. Рукав 4 при розпрямленні давить знизу на нагору отвори шахти ліфта в підлозі будуть кабіну 2, штовхаючи її нагору. Проміжна зупинка перекриті надувним опорним рукавом. Леєрні на поверсі може бути забезпечена стопорами (на огородження перекриють доступ до осьової Фігурах не показані) кабіни 2. Забезпечення напрямної. Обойма перекриває безпосередній необхідної швидкості підйому регулюється контакт з осьовою напрямною у кабіні. діаметром опорного рукава 4, продуктивністю й Варіанти винаходів проілюстровані графічним напором пневматичного насоса 3. Наприклад, для матеріалом, де на Фігурах 1 і 2 представлений підйому ліфтом вантажу 200кг зі швидкістю 9м/хв, перший варіант винаходу (на Фігурі 1 кабіна ліфта що має опорний рукав 4 діаметром 950мм піднята, на Фігурі 2 - кабіна ліфта опущена вниз); необхідний пневматичний насос 3 продуктивністю на Фігурах 3 і 4 представлений другий варіант 5м3/хв і напором 5900Па. Для руху вниз винаходу (на Фігурі 3 кабіна ліфта піднята, на відключається пневматичний насос 3, Фігурі 4 - кабіна ліфта опущена вниз); на Фігурах 5 спрацьовують випускні клапани пневматичної і 6 представлений третій варіант винаходу (на системи (на Фігурах не показані), повітря Фігурі 5 кабіна ліфта піднята, на Фігурі 6 - кабіна виходить, а опорний рукав 4 повільно без ліфта опущена вниз). 9 81170 деформації складається в приямок 5, кабіна 2 під дією сили ваги, підтримувана знизу рукавом 4 опускається. Швидкість спуска також можна регулювати випускними клапанами пневматичної системи (на Фігурах не показані), керованими з кабіни 2, при цьому вільне падіння кабіни 2 абсолютно виключене. При аварійному відключенні пневматичного насоса 3 кабіна 2 може бути піднята нагору за рахунок приєднання рукава 4 до резервного джерела стисненого повітря (на Фігурах не показаний) або за рахунок підкачування повітря аварійним повітряним насосом, що підкачує (наприклад, ножним) з повітряним клапаном для приєднання до надувного опорного рукава (на Фігурах не показані). Напрямні 6, використовувані в другому й третьому варіанті винаходу, служать для запобігання розгойдування кабіни 2 і відхилення її від вертикалі. У третьому варіанті винаходу кришки 9 і 10 самовстановлюються з у такий спосіб На дах 8 кабіни 2 покладені (нанизані на осьову напрямну 6) кришки 9 і 10, таким чином, що більша кришка 10 покладена на меншу кришку 9. У підлозі міжповерхового перекриття 11 нижнього поверху виконані уступи 12 під кришку 9, а в підлозі міжповерхового перекриття 13 верхнього поверху виконані уступи 14 під кришку 10. При русі кабіни 2 униз кришка 10 укладається на уступи 14 міжповерхового перекриття 13 верхнього поверху, а кабіна 2 і кришка 9, що залишилася на ній, проходить нижче. Далі кришка 9 укладається на уступи 12 міжповерхового перекриття 13 нижнього поверху, а кабіна 2 проходить нижче. 10 11 81170 12
