Леміш плуга

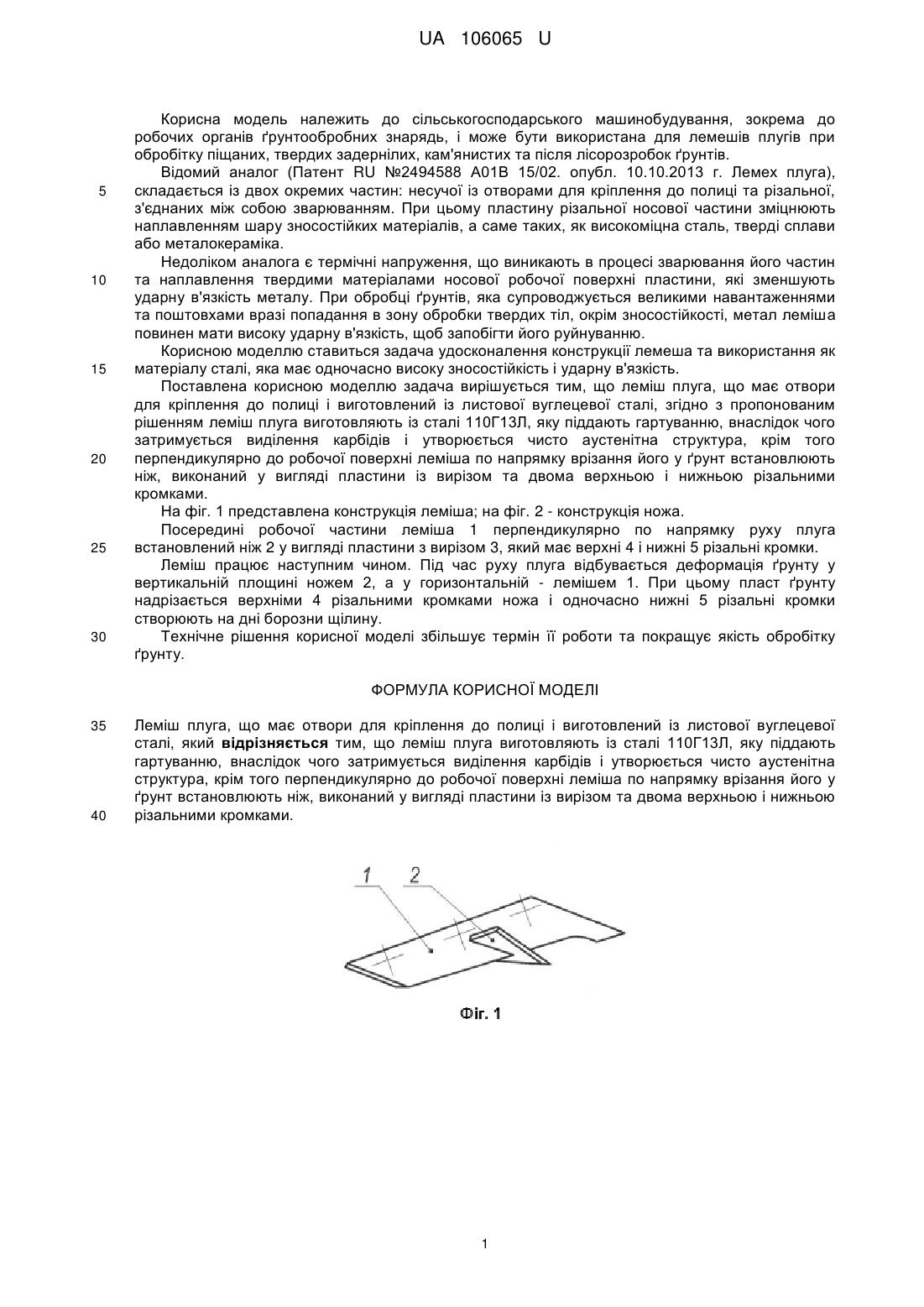

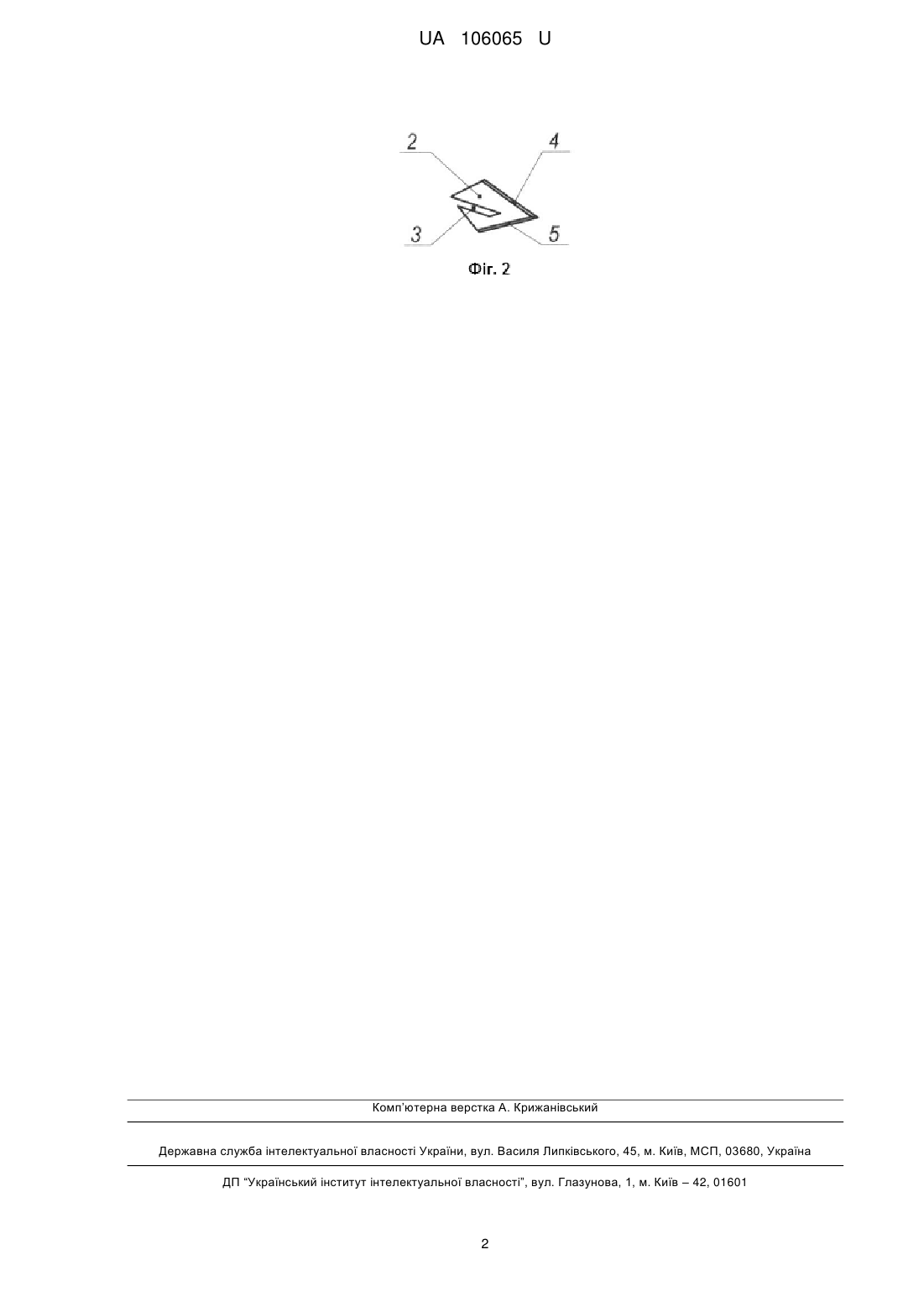

Реферат: Леміш плуга, що має отвори для кріплення до полиці і виготовлений із листової вуглецевої сталі, причому леміш плуга виготовляють із сталі 110Г13Л, яку піддають гартуванню, внаслідок чого затримується виділення карбідів і утворюється чисто аустенітна структура, крім того перпендикулярно до робочої поверхні леміша по напрямку врізання його у ґрунт встановлюють ніж, виконаний у вигляді пластини із вирізом та двома верхньою і нижньою різальними кромками. UA 106065 U (12) UA 106065 U UA 106065 U 5 10 15 20 25 30 Корисна модель належить до сільськогосподарського машинобудування, зокрема до робочих органів ґрунтообробних знарядь, і може бути використана для лемешів плугів при обробітку піщаних, твердих задернілих, кам'янистих та після лісорозробок ґрунтів. Відомий аналог (Патент RU №2494588 А01В 15/02. опубл. 10.10.2013 г. Лемех плуга), складається із двох окремих частин: несучої із отворами для кріплення до полиці та різальної, з'єднаних між собою зварюванням. При цьому пластину різальної носової частини зміцнюють наплавленням шару зносостійких матеріалів, а саме таких, як високоміцна сталь, тверді сплави або металокераміка. Недоліком аналога є термічні напруження, що виникають в процесі зварювання його частин та наплавлення твердими матеріалами носової робочої поверхні пластини, які зменшують ударну в'язкість металу. При обробці ґрунтів, яка супроводжується великими навантаженнями та поштовхами вразі попадання в зону обробки твердих тіл, окрім зносостійкості, метал леміша повинен мати високу ударну в'язкість, щоб запобігти його руйнуванню. Корисною моделлю ставиться задача удосконалення конструкції лемеша та використання як матеріалу сталі, яка має одночасно високу зносостійкість і ударну в'язкість. Поставлена корисною моделлю задача вирішується тим, що леміш плуга, що має отвори для кріплення до полиці і виготовлений із листової вуглецевої сталі, згідно з пропонованим рішенням леміш плуга виготовляють із сталі 110Г13Л, яку піддають гартуванню, внаслідок чого затримується виділення карбідів і утворюється чисто аустенітна структура, крім того перпендикулярно до робочої поверхні леміша по напрямку врізання його у ґрунт встановлюють ніж, виконаний у вигляді пластини із вирізом та двома верхньою і нижньою різальними кромками. На фіг. 1 представлена конструкція леміша; на фіг. 2 - конструкція ножа. Посередині робочої частини леміша 1 перпендикулярно по напрямку руху плуга встановлений ніж 2 у вигляді пластини з вирізом 3, який має верхні 4 і нижні 5 різальні кромки. Леміш працює наступним чином. Під час руху плуга відбувається деформація ґрунту у вертикальній площині ножем 2, а у горизонтальній - лемішем 1. При цьому пласт ґрунту надрізається верхніми 4 різальними кромками ножа і одночасно нижні 5 різальні кромки створюють на дні борозни щілину. Технічне рішення корисної моделі збільшує термін її роботи та покращує якість обробітку ґрунту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Леміш плуга, що має отвори для кріплення до полиці і виготовлений із листової вуглецевої сталі, який відрізняється тим, що леміш плуга виготовляють із сталі 110Г13Л, яку піддають гартуванню, внаслідок чого затримується виділення карбідів і утворюється чисто аустенітна структура, крім того перпендикулярно до робочої поверхні леміша по напрямку врізання його у ґрунт встановлюють ніж, виконаний у вигляді пластини із вирізом та двома верхньою і нижньою різальними кромками. 1 UA 106065 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
